H-001-7041 عبارة عن شاحنة قمامة ذات أسطوانة هيدروليكية مكونة من 3 مراحل مع شوط كتالوج يبلغ 181.69 بوصة لتطبيقات معدات النفايات ذات التحميل الأمامي 28YD والمحمل الجانبي 33YD.
Stage configuration:
3 مراحلStroke:
181.69 بوصةProduct description:
H حزمة/إخراج CYLApplication:
28YD فلوريدا / 33YD SLإن الأسطوانة الهيدروليكية للحزمة/الإخراج H-001-7041 عبارة عن شاحنة قمامة ذات أسطوانة هيدروليكية ذات ثلاث مراحل مدرجة في كتالوج منتجات HCIC-2026 لمعدات معالجة النفايات. يمنحها الكتالوج السكتة الدماغية مقاس 181.69 بوصة ويحدد تطبيقها على أنها أسطوانة H Pack/Eject لمعدات 28YD FL / 33YD SL.
هذا النموذج ليس أسطوانة طويلة عامة يتم اختيارها بالسكتة الدماغية وحدها. في شاحنة النفايات، تعمل الأسطوانة داخل آلية تحميل أو تعبئة أو إخراج أكبر. إن المساحة المتوفرة وتسلسل المرحلة ونقاط التثبيت والدائرة الهيدروليكية وحركة الجسم كلها أمور مهمة عندما يقوم فريق OEM أو فريق الصيانة بتقييم بديل.
| المعلمة | قيمة الكتالوج |
|---|---|
| نموذج | ح-001-7041 |
| تكوين المرحلة | 3 مراحل |
| سكتة دماغية | 181.69 بوصة |
| وصف المنتج | H حزمة/إخراج CYL |
| طلب | 28YD فلوريدا / 33YD SL |
| مصدر | كتالوج HCIC-2026، ص. 7 |
لا يُظهر إدخال الكتالوج تجويفًا خاصًا بالطراز أو قطر القضيب أو ضغط العمل أو الطول المغلق أو الوزن أو مواصفات المنفذ لـ H-001-7041. وينبغي تأكيد هذه القيم أثناء المراجعة الفنية بدلاً من استنتاجها من أسطوانة أخرى.
تستخدم الأسطوانة التلسكوبية ثلاثية المراحل مراحل متداخلة لتوفير انتقال خطي طويل مع الحفاظ على الحزمة المسحوبة أقصر من الأسطوانة التقليدية أحادية المرحلة بنفس الوصول. بالنسبة لمعدات النفايات، يمكن أن يساعد هذا الترتيب في توصيل منطقة التركيب المدمجة بآلية التغليف أو الإخراج التي تحتاج إلى حركة كبيرة.
مهمة الاسطوانة هي إنتاج حركة خطية يمكن التحكم فيها. تحدد الوصلة المحيطة وهيكل جسم النفايات كيف تصبح هذه الحركة حركة تعبئة أو إخراج. وبالتالي فإن خط الكتالوج مقاس 181.69 بوصة يعد مرجعًا رئيسيًا لرسم الآلية، ولكنه ليس وصفًا كاملاً لحركة الماكينة الإجمالية.
تشير تسمية H Pack/Eject إلى دور كتالوج الأسطوانة في آلية معالجة النفايات. يجب التعامل مع مرجع تطبيق 28YD FL / 33YD SL كمطابقة تطبيق للتحقيق فيها، وليس كبيان إعداد عالمي لكل هيكل محمل أمامي أو محمل جانبي.
هوية التطبيق: تأكد مما إذا كان الجهاز هو تكوين 28YD FL / 33YD SL المشار إليه في الكتالوج أو تصميم جسم مختلف.
لا ينبغي استخدام أسطوانة طويلة الشوط لتصحيح الدليل التالف أو الإطار المنحني أو محاذاة الجسم غير الصحيحة. إذا لم تكن الآلية سليمة هندسيًا، فإن تغيير الأسطوانة قد يؤدي فقط إلى نقل العطل إلى جزء آخر من النظام.
يسرد كتالوج HCIC الأسطوانة الهيدروليكية H-001-7041 للتعبئة/الإخراج لخدمة H Pack/Eject CYL في معدات النفايات 28YD FL / 33YD SL. وهذا يجعل النموذج ذا صلة بتكامل هيكل OEM ومراجعة أسطوانات الاستبدال ومشاريع صيانة الأسطول التي تتضمن مراجع التطبيقات تلك.
لا يزال التحديد النهائي يتطلب الرسم الآلي الفعلي. يمكن أن يختلف حجم الجسم وآلية التعبئة وترتيب التركيب ودورة العمل وأدوات التحكم الهيدروليكية حتى عندما تبدو فئة السيارة متشابهة.
إرسال HCIC:
تسمح هذه المعلومات بفحص الطراز H-001-7041 كجزء من آلية الحزمة/الإخراج الكاملة بدلاً من معاملته كقطعة غيار معزولة.
إن الأسطوانة الهيدروليكية للحزمة/الإخراج H-001-7041 عبارة عن أسطوانة ثلاثية المراحل محددة بالكتالوج بقطر 181.69 بوصة ومرجع تطبيق 28YD FL / 33YD SL محدد. إن قيمته بالنسبة لمشروع تصنيع المعدات الأصلية أو الاستبدال هي نقطة البداية الواضحة التي يقدمها للمهندسين: يتم تحديد النموذج وعدد المراحل والسكتة الدماغية ودور المعدات المقصودة في كتالوج HCIC.
والخطوة التالية هي عدم افتراض قابلية التبادل. قم بإرسال رسم جسم النفايات وأبعاد التركيب ومعلومات الدائرة الهيدروليكية ومتطلبات الحركة حتى تتمكن HCIC من مراجعة الأسطوانة مقابل الماكينة الكاملة.

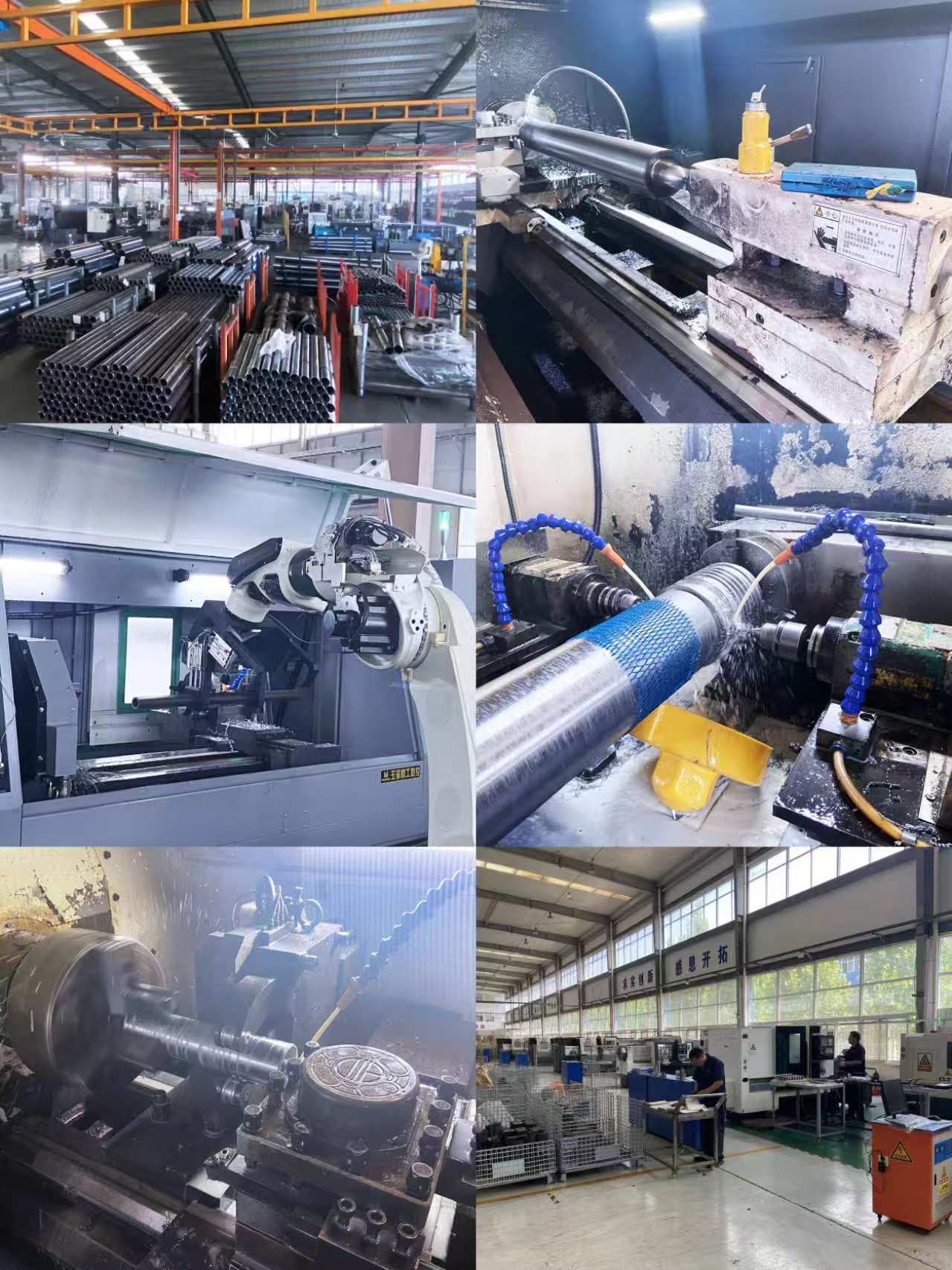

تقوم شركة HCIC، المعروفة أيضًا باسم Jinan Huachen Industrial Co., Ltd.، بتطوير وتصنيع الأسطوانات الهيدروليكية ووحدات الطاقة الهيدروليكية والمكونات الهيدروليكية ذات الصلة للمركبات ومعالجة النفايات والتطبيقات الصناعية. يجب التأكد من ملاءمة المنتج وفقًا لتصميم المعدات الفعلي وظروف التشغيل.
