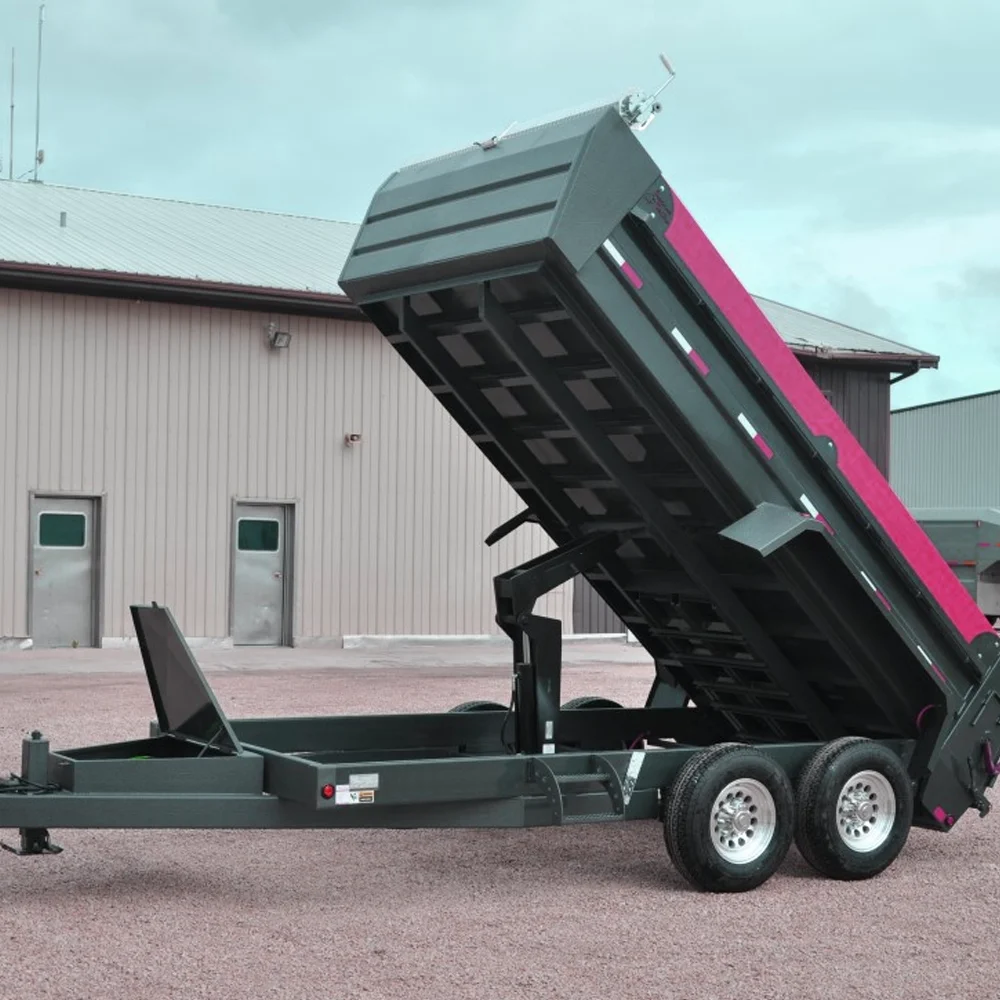

الرافعة المالية ليست مجرد نسبة؛ إنها الفيزياء. استكشف مواصفات HCIC Model 620 Power Hoist لتحقيق استقرار المقطورة القلابة بوزن 20 طنًا. البيانات الحقيقية في الداخل.
Mounting Width:
24.00"Cylinder Stroke:
25.00"Cylinder Bore:

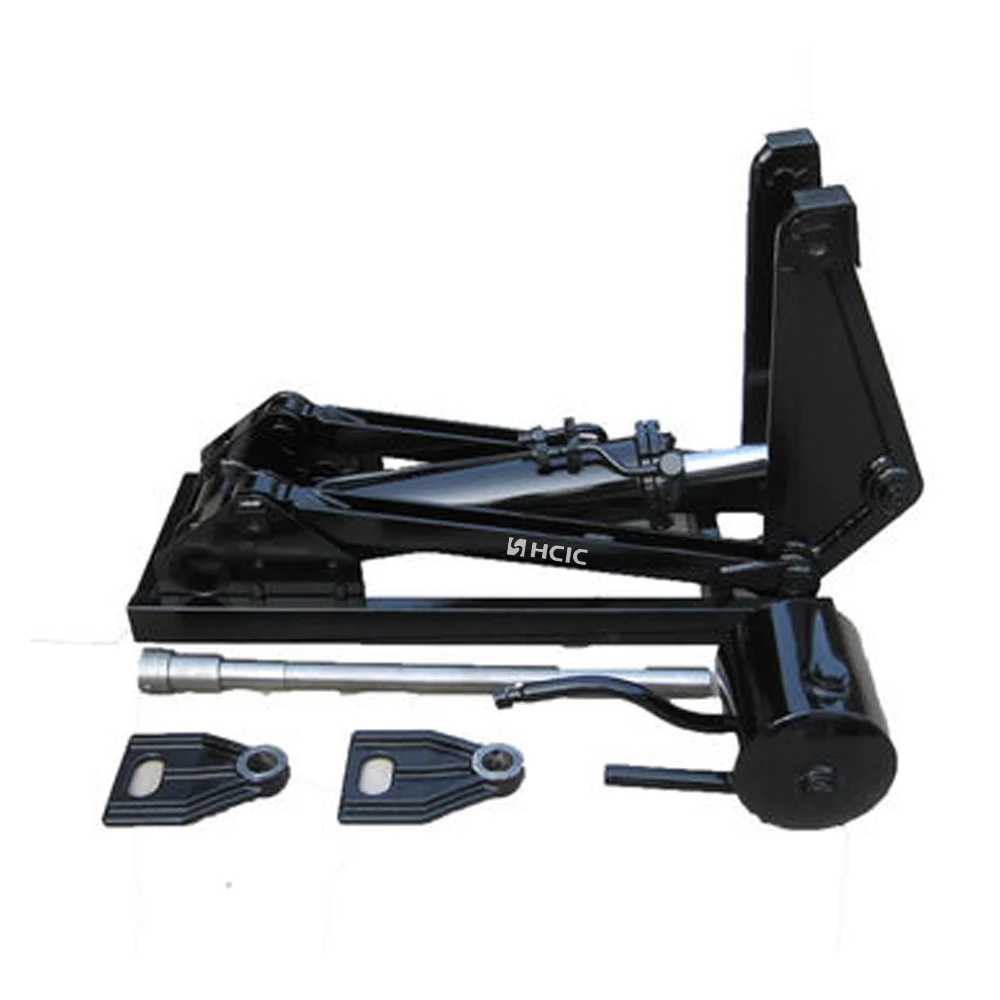

6.00"ميزة الرافعة المالية شراء الحديد أمر سهل، ولكن شراء الرافعة المالية يمثل مشكلة هندسية. تم تصميم الرافعة الكهربائية موديل 620 حول مسافة تركيب محددة تبلغ 37.50 بوصة (البعد B). هذا ليس رقما عشوائيا. إنها النقطة المحورية المحسوبة اللازمة لزيادة قوة الاختراق إلى أقصى حد خلال الدرجات العشر الأولى من الرفع. في وسائل النقل الثقيلة، هذا هو المكان الذي تتوقف فيه الأسطوانات القياسية. يعمل تجويف الأسطوانة مقاس 6 بوصات (البعد D) جنبًا إلى جنب مع "إطار التضخيم" لتحويل الضغط الهيدروليكي إلى عزم دوران خطي يمنع سرير التفريغ من الالتواء تحت حمل خارج المركز.
| مواصفة | القيمة الهندسية | المعادل المتري |
|---|---|---|
| عرض التركيب | 24.00" | 609.6 ملم |
| مسافة التركيب | 37.50" | 952.5 ملم |
| السكتة الدماغية اسطوانة | 25.00" | 635.0 ملم |
| تتحمل الاسطوانة | 6.00" | 152.4 ملم |
| ماكس التمديد | 50.25" | 1,276.3 ملم |
| المركز المتراجع | 25.13" | 638.3 ملم |
| ارتفاع الإطار الأساسي | 8.00" | 203.2 ملم |
س: لماذا "تتلعثم" الرافعة أثناء مرحلة التمديد النهائية؟
ج: عادة ما يكون هذا تهوية أو معدل تدفق غير متطابق. بالنسبة للرافعة المقصية من النوع الأمريكي ذات تجويف 6.00 بوصات، تحتاج المضخة الخاصة بك إلى توفير 15-20 جالونًا في الدقيقة بشكل ثابت. إذا كان التدفق منخفضًا جدًا، فإن الزيت يتجوّف عند علامة السكتة الدماغية 25.00 بوصة، مما يتسبب في تلك الحركة المتقلبة.
س: هل يمكنني استخدام البراغي القياسية من الدرجة 5 لزوايا التثبيت؟
ج: قطعا لا. إن قوى القص في الموديل 625 هائلة. يجب عليك استخدام مسامير شفة من الدرجة 8 (أو متري 10.9). سوف يمتد الصف الخامس، مما يؤدي إلى "الانحدار المحوري" وفي النهاية تشقق العروات المتصاعدة.
س: البُعد "E" الخاص بي لا يتطابق مع الكتالوج. هل قمت بتركيبه بشكل خاطئ؟
ج: البعد "E" هو أقصى امتداد بناءً على الهندسة المحورية لدينا. إذا كانت مفصلات التفريغ موجودة في مكان بعيد جدًا في الخلف، فسوف تحد من الامتداد الفعال. تحقق دائمًا من إزاحة المفصلة الخلفية إلى المحور قبل حفر الهيكل.
في HCIC، نحن لا نبيع "حظا سعيدا". نبيع 37.5 بوصة من الرافعة الميكانيكية الموثقة. إذا سئمت من رؤية إطارات شاحنتك وهي تلتف تحت الحمل الكامل، فقد حان الوقت للانتقال إلى المعيار 620/625. هل أنت مستعد لملف تكامل CAD الكامل لهيكلك المحدد؟ اتصل بفريقنا الهندسي اليوم.
