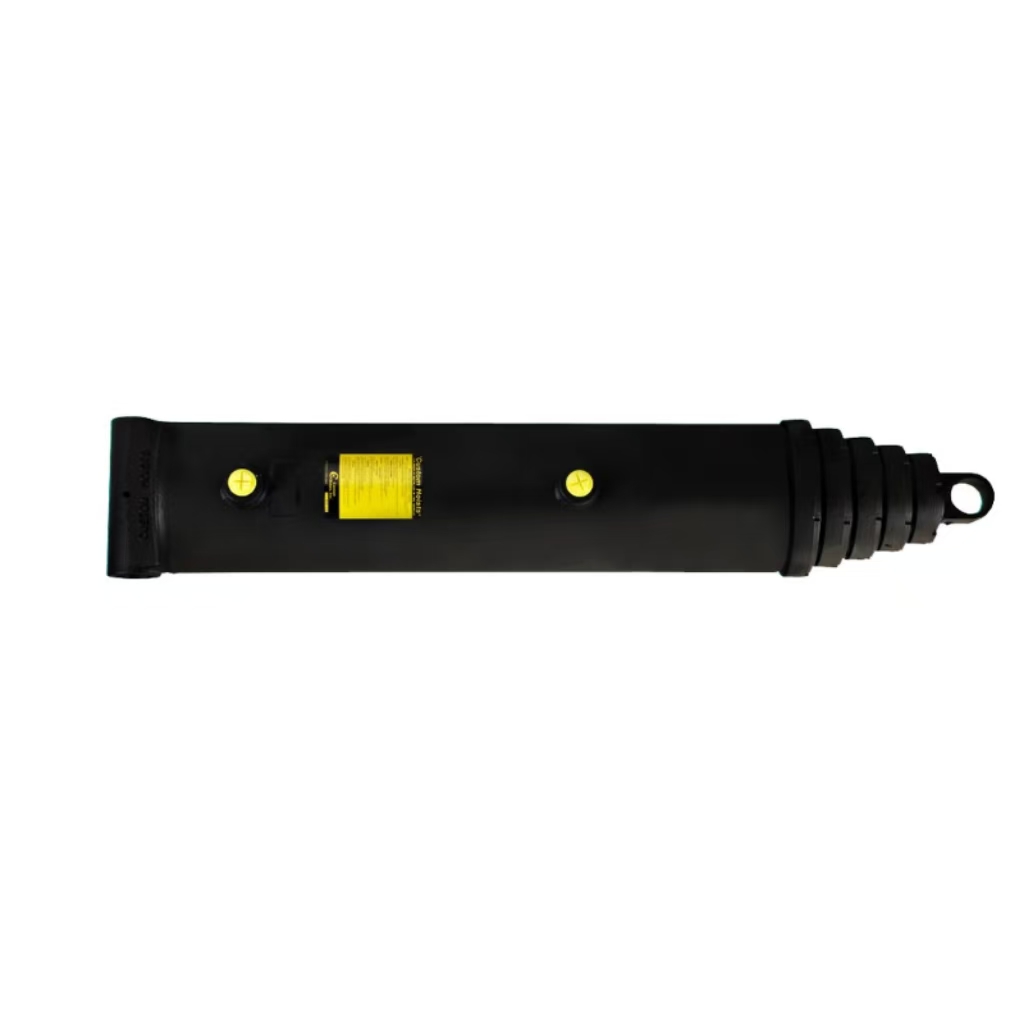

صُممت هذه الأسطوانة الهيدروليكية التلسكوبية أحادية الفعل من سلسلة CH لتوفير القوة وسهولة الخدمة، وتتميز بتركيب أنبوبي متقاطع، ومراحل فولاذية مصقولة، وطبقة نهائية أولية. تعمل أختام التغليف على شكل حرف V تحت الضغط العالي والمنخفض، بينما تضيف صواميل التغليف الخارجية الدعم وتبسط عملية الصيانة.
Body o.d.:
9.5 بوصةStroke:
279.25 بوصةPSI:
2000Retracted:
77.5 بوصةالتثبيت عبر الأنبوب هو المعيار
تتوفر تصاميم مخصصة ومرتكز الدوران
قابلة لإعادة البناء
توفر التعبئة على شكل حرف V ختمًا عالي الضغط ومنخفض الضغط
توفر صواميل التغليف الخارجية دعمًا إضافيًا للأنابيب وتبسط عملية الخدمة
مراحل الصلب المصقول
انتهى التمهيدي
المجلدات المدرجة في الامتداد الكامل
| وزن: | 746.00 رطل |
| تتحمل: | 8 بوصة |
| سكتة دماغية: | 279.25 بوصة |
| الجسم التطوير التنظيمي: | 9.5 بوصة |
| رطل لكل بوصة مربعة: | 2000 |
| رود ديا.: | غير متوفر |
| دبوس ضياء.: | غير متوفر |
| تراجع: | 77.5 بوصة |
| ممتد: | 356.75 بوصة |
| حجم المنفذ: | 1.0 نبتف |
| تحميل العمود: | 100,520 @ 2000 رطل لكل بوصة مربعة |
| تصاعد: | عبر أنبوب |
| مراحل: |
خمسة |
يتميز طراز CH المحدد هذا بأبعاد تجويف 8 بوصات مقترنة بضربة فعالة تراكمية 279.25 بوصة، مع طول إجمالي متراجع يبلغ 77.5 بوصة وبُعد ممتد بالكامل يصل إلى 356.75 بوصة. يتم تثبيت ضغط التشغيل المستمر المقدر عند 2000 رطل لكل بوصة مربعة، وتجتاز كل أسطوانة نهائية اختبار الانفجار الهيدروستاتيكي في المصنع عند 5000 رطل لكل بوصة مربعة قبل الشحن للقضاء على مخاطر التسرب الخفية. يزن البرميل الرئيسي الذي يبلغ قطره الخارجي 9.5 بوصة 746 رطلًا لكل وحدة، ويعتمد أنبوبًا فولاذيًا سميكًا غير ملحوم للحماية من التأثير الجانبي الناتج عن التعدين غير المستوي وطرق النقل على الطرق الوعرة. يتم وضع علامة NA على قطر القضيب وقطر الدبوس لأن هذا التصميم التلسكوبي أحادي الفعل يعتمد على امتداد البرميل المتسلسل بدلاً من قضيب المكبس المكشوف لرفع الحمولة.
