وحدات الطاقة الهيدروليكية HCIC DC للمقطورات القلابة والشاحنات القلابة والرافعات. مضخة تعمل بالكهرباء 12 فولت/24 فولت بمحرك 2.0-4.5 كيلو واط، ضغط 16-25 ميجا باسكال، منافذ SAE. 6 نماذج قياسية في المخزون. شهادة الأيزو 9001.
Motor Power:
2.0 كيلو واط/3.0 كيلو واط/4.5 كيلو واطVoltage:
12DC/24DCMax Flow:
9/14/22 لتر/دقيقةوحدة الطاقة الهيدروليكية التي تعمل بالتيار المستمر هي قلب المكونات الهيدروليكية المتنقلة الخالية من PTO، وليست الملحقات.
تم بناء وحدات سلسلة PU HCIC بالكامل في جينان - بدون الاستعانة بمصادر خارجية، ولا توجد علامة بيضاء. يستخدم كل منها محرك الجرح الداخلي، ومضخة التروس المتوافقة مع الحمل، وكتل الصمامات التي تم تشكيلها على معدات CNC الأسطوانية الخاصة بنا.
تعمل على بطاريات الشاحنات 12 فولت/24 فولت، وتعمل على تشغيل الأسطوانات لرافعات المقطورات القلابة، والرافعات المقصية، والأسطح المائلة. لا يوجد PTO أو محرك قيد التشغيل؛ ببساطة قم بتوصيل الكابلات والخراطيم.
تأتي حالات الفشل النموذجية من الأسلاك الصغيرة الحجم أو الهواء المحبوس أو صمامات التنفيس الخاطئة. يتم اختبار تحميل كل وحدة لمدة 3 دقائق عند ضغط 110%. تتم إعادة معايرة الوحدات التي يزيد تدفق سحب أمبيرها عن 8%.
نقوم بلف محركات التيار المستمر الخاصة بنا. جرح متسلسل ثنائي القطب، عزل من الفئة H يصل إلى 180 درجة مئوية. يعمل PU-2000 بمحرك بقدرة 2.0 كيلو واط. يعمل PU-4500 بمحرك بقدرة 4.5 كيلو واط. الفرق لا يقتصر على القوة فحسب، بل على دورة العمل.
يسحب محرك بقدرة 2.0 كيلووات على نظام 12 فولت ما يقرب من 200 أمبير عند التحميل الكامل. يمكن لمعظم بطاريات الشاحنات التعامل مع ذلك لمدة 30-45 ثانية في الطقس العادي. أقل من -10 درجة مئوية، تريد محرك 4.5 كيلو واط على نظام 24 فولت. الزيت البارد سميك. سوف يتوقف المحرك الهامشي.
إن عضو الإنتاج متوازن ديناميكيًا مع تحمل G6.3. نقوم بفحص كل محرك على Megger عند 500 فولت تيار مستمر قبل التجميع. مقاومة العزل أقل من 20 ميجا أوم = مرفوضة.
مضخة والعتاد. جسم من الألومنيوم. تروس فولاذية صلبة، مطحونة حتى سطح 0.8 ميكرومتر Ra على جوانب الأسنان.
نطاقات النزوح:
سبب أهمية ذلك: معدل التدفق = الإزاحة × عدد دورات المحرك في الدقيقة. تمنحك مضخة سعة 3.2 سم مكعب بسرعة 2800 دورة في الدقيقة حوالي 9 لترات في الدقيقة. وهذا يحدد مدى سرعة تحرك اسطوانة الخاص بك. تحتاج أسطوانة الشوط مقاس 40 بوصة مع تجويف 4 بوصة إلى حوالي 8.2 لترًا لتمتد بالكامل. عند 9 لتر/دقيقة، يحدث ذلك في حوالي 55 ثانية. قم بتغيير إزاحة المضخة وقمت بتغيير تلك السرعة. الرياضيات البسيطة. لا سحر.
يتم تصنيعه باستخدام الحاسب الآلي من قضبان الألومنيوم 6061-T6. لا يلقي. الأجسام المصبوبة لها مسامية. لقد علمنا أنه في عام 2005، بعد دفعة مكونة من 200 وحدة، عادت الشقوق الشعرية المنتشرة من فراغات الصب.
التكوين القياسي:
يتم ضبط الإغاثة وإغلاقها في المصنع إلى 1.1 × الضغط المقدر للنظام. نحن نستخدم منصة اختبار مشحونة بالنيتروجين، وليس جهاز اختبار الوزن الساكن. تعتبر أجهزة اختبار الوزن الساكن مناسبة لمختبرات المعايرة؛ أنها لا تلتقط انجراف ضغط التكسير الديناميكي.
خزان فولاذي مثبت أفقيًا. جدار 2 مم. مسحوق المغلفة من الداخل والخارج. لوحة حاجزة داخلية لتقليل تدفق الزيت على الأرض غير المستوية.
القدرات: 4 لتر، 6 لتر، 8 لتر، 12 لتر، 15 لتر.
يحتوي غطاء التنفس على عنصر فلتر 40 ميكرون. ستندهش من عدد الوحدات التي تفشل لأن شخصًا ما فقد غطاء التنفس ودخلت الأوساخ. حبة رمل بقطر 150 ميكرون ستغطي مبيت مضخة التروس في حوالي 20 دورة.
| المعلمة | بو-2000 | بو-3000 | بو-4500 |
|---|---|---|---|
| قوة المحرك | 2.0 كيلو واط | 3.0 كيلو واط | 4.5 كيلو واط |
| الجهد االكهربى | 12 فولت تيار مستمر | 12 فولت/24 فولت تيار مستمر | 24 فولت تيار مستمر |
| ماكس الحالي | 200 أمبير @ 12 فولت | 285 أمبير @ 12 فولت / 145 أمبير @ 24 فولت | 210 أمبير @ 24 فولت |
| ماكس التدفق | 9 لتر/دقيقة | 14 لتر/دقيقة | 22 لتر/دقيقة |
| الضغط المقدر | 16 ميجا باسكال (2320 رطل لكل بوصة مربعة) | 20 ميجا باسكال (2900 رطل لكل بوصة مربعة) | 25 ميجا باسكال (3625 رطل لكل بوصة مربعة) |
| سعة الخزان | 4 لتر / 6 لتر / 8 لتر | 6 لتر / 8 لتر / 12 لتر | 8 لتر / 12 لتر / 15 لتر |
| دورة العمل | S3 – 10% | S3 – 15% | S3 – 15% |
| الوزن (جاف، 8 لتر) | 18 كجم | 24 كجم | 32 كجم |
هذا يمثل 70% مما يتم شحنه من سلسلة PU الخاصة بنا. تحتاج المقطورة القلابة ذات المحور الواحد 5 طن مع رافعة تلسكوبية ذات 4 مراحل إلى 16 ميجا باسكال تقريبًا لكسر الحمل بزاوية ميل 45 درجة. يوفر PU-3000 عند 20 ميجا باسكال هامشًا بنسبة 25٪. يكون هذا الهامش مهمًا عندما يكون الحمل عبارة عن رمل رطب وليس حصى جافًا.

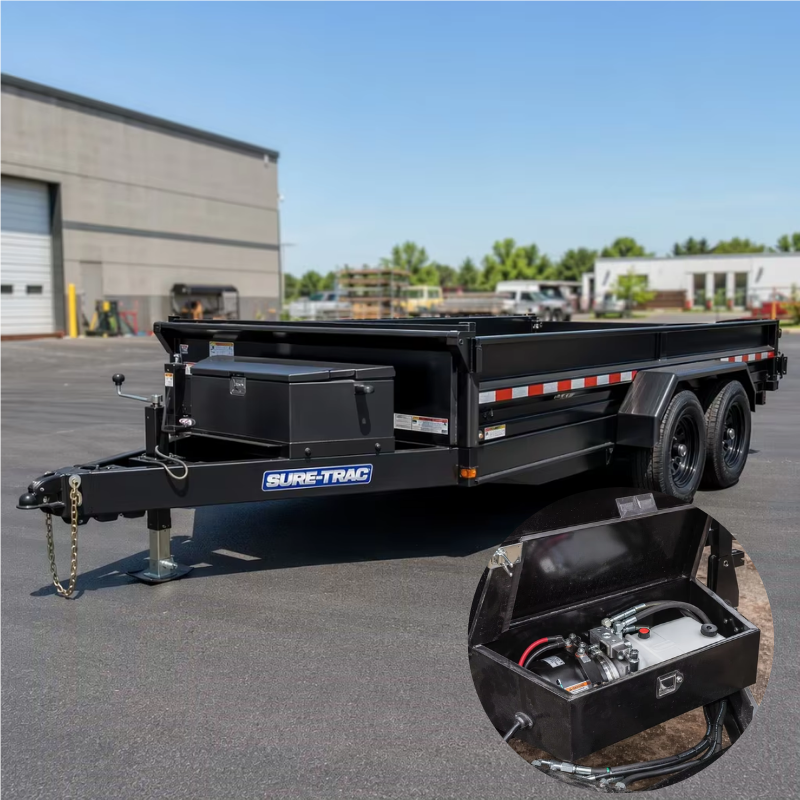

يتم تركيب الوحدة على لسان المقطورة، داخل حاوية فولاذية. يجب أن يكون طول الكابل من البطارية إلى المحرك 35 مم² كحد أدنى للتشغيل لمسافة أقل من 3 أمتار. نقوم بتضمين مرحل موصل 200 أمبير مع كل وحدة. لا تخطي التتابع. سوف تقوم بلحام جهات اتصال الملف اللولبي في وحدة التحكم اليدوية.
انخفاض متطلبات التدفق. تحتاج أسطوانة التجويف أحادية المرحلة مقاس 3 بوصات والتي تعمل بسكتة دماغية مقاس 24 بوصة إلى حوالي 2.8 لترًا للتمديد. عند 5 لتر/دقيقة من PU-2000 مع مضخة 2.0 سم مكعب، يميل هذا السطح في 34 ثانية تقريبًا. سلس بما فيه الكفاية بحيث لا تترنح السيارة.
هذه التطبيقات تتطلب عقد. عندما تتوقف الأسطوانة، يجب أن تظل متوقفة - بدون زحف أو انجراف لمدة 8 ساعات. نحن نخصص صمام فحص يتم تشغيله بشكل تجريبي على كتلة الصمام لهذه الطلبات. مقاعد القفاز على سطح ملتف. التسرب عند ضغط مقدر بنسبة 80%: أقل من 0.1 سم مكعب في الدقيقة.
إن سلسلة PU الخاصة بنا مطابقة مسبقًا لأسطوانات الرافعة الكهربائية HCIC:
| نموذج الرافعة | أوصى بو | ملحوظات |
|---|---|---|
| 310 / 416 | بو-2000 (12 فولت) | مقطورات خفيفة أحادية المحور |
| 516 / 520 | PU-3000 (12 فولت/24 فولت) | متوسطة المدى، سعة 5-8 طن |
| 616 / 620 / 621 | PU-3000 (24 فولت) | ثقيلة ذات محور واحد، 8-12 طن |
| 625 / 630 | PU-4500 (24 فولت) | المحور الترادفي، 12-15+ طن |
يبدأ غلاف المحرك كأنبوب فولاذي 1050. لقد قمنا بقصه، ووجهنا كلا الطرفين، وحملنا مقعد الجزء الثابت إلى درجة تحمل H7 على مخرطة CNC. يتم ضغط الجزء الثابت بتداخل يبلغ 0.02 مم. فضفاضة جدا ويهتز. ضيق جدًا ويؤدي إلى تشقق السكن في الطقس البارد.
يتم طحن تروس المضخة من 20CrMnTi، ثم يتم كربتها إلى عمق علبة يبلغ 0.8-1.0 مم عند 58-62 HRC. تم شحذ مبيت التروس حتى يصل إلى 0.4 ميكرومتر من تجويف Ra. خلوص طرف التروس: 0.06-0.10 ملم. أقل من 0.06 مم والتمدد الحراري يقفل التروس. أعلى من 0.10 ملم وتنخفض الكفاءة الحجمية إلى أقل من 85%.
يتم وضع كل وحدة مجمعة على طاولة الاختبار. نقوم بتسجيل الدخول:
يتم إدخال جميع البيانات في ورقة اختبار ذات أرقام تسلسلية. تحصل على نسخة مع الوحدة.
تقوم شركة HCIC ببناء المنتجات الهيدروليكية منذ عام 1998. ويعمل بها أكثر من 300 موظف. ثلاثة مصانع في مقاطعة شاندونغ. 54+ مليون دولار أمريكي في المبيعات السنوية. يتم شحن المنتجات إلى أكثر من 50 دولة.
نحن لسنا شركة تجارية. نحن نملك خطوط CNC، وخلايا اللحام، وآلات الشحذ، ومناضد الاختبار. عندما تراسلنا عبر البريد الإلكتروني بخصوص وحدة الطاقة الهيدروليكية، فإنك تتحدث إلى الأشخاص الذين قاموا بتصنيع كتلة الصمام، وليس إلى وسيط لم يسبق له رؤية الجزء الداخلي للمضخة من قبل.
يضم فريق البحث والتطوير لدينا 10 مهندسين يتمتع كل منهم بخبرة تتراوح من 15 إلى 25 عامًا في مجال الهيدروليكا. نحن لا نقوم فقط بنسخ تصميمات المنافسين. عندما يرسل لنا العميل تقريرًا عن الفشل، يقوم فريقنا الهندسي بإجراء تشريح كامل - علم المعادن، وتشطيب السطح، وفحص الأبعاد - ويصدر الإجراء التصحيحي في غضون 14 يومًا.
شهادة الأيزو 9001:2015. خط نيترة QPQ داخليًا. اختبار رش الملح طبقاً للمواصفة ASTM B117.
