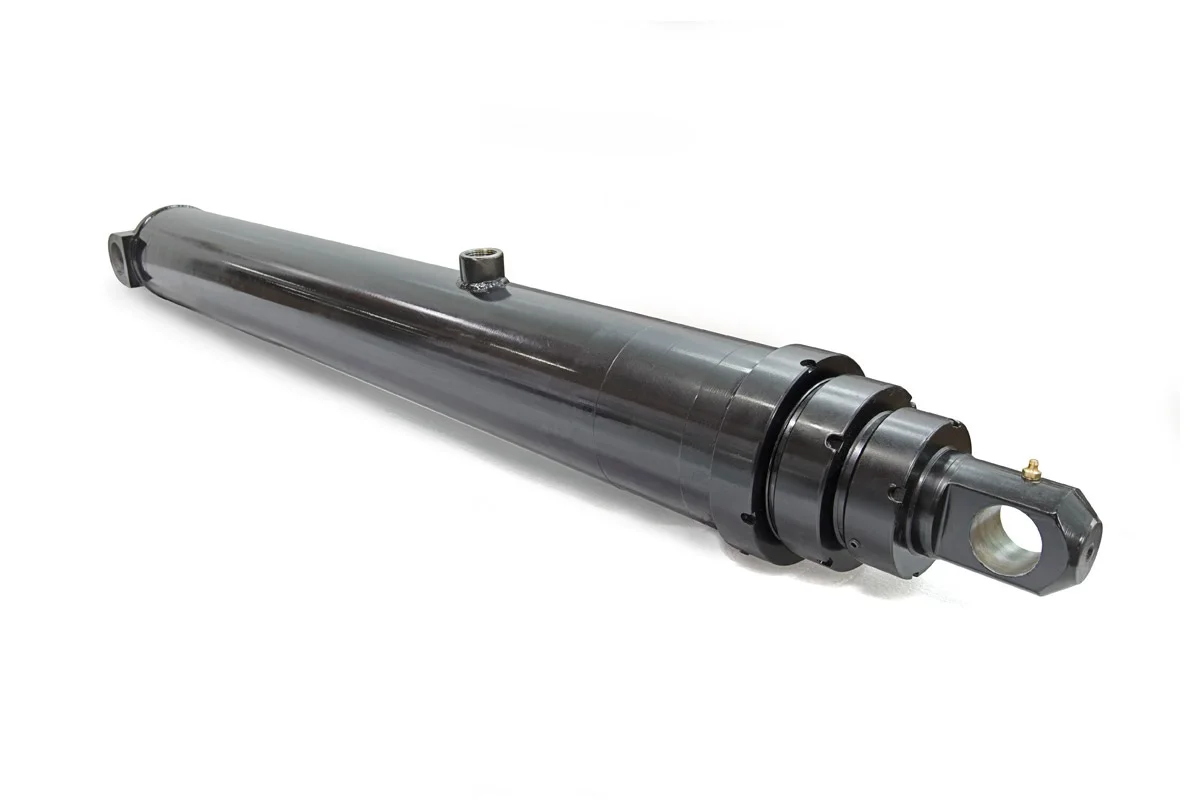

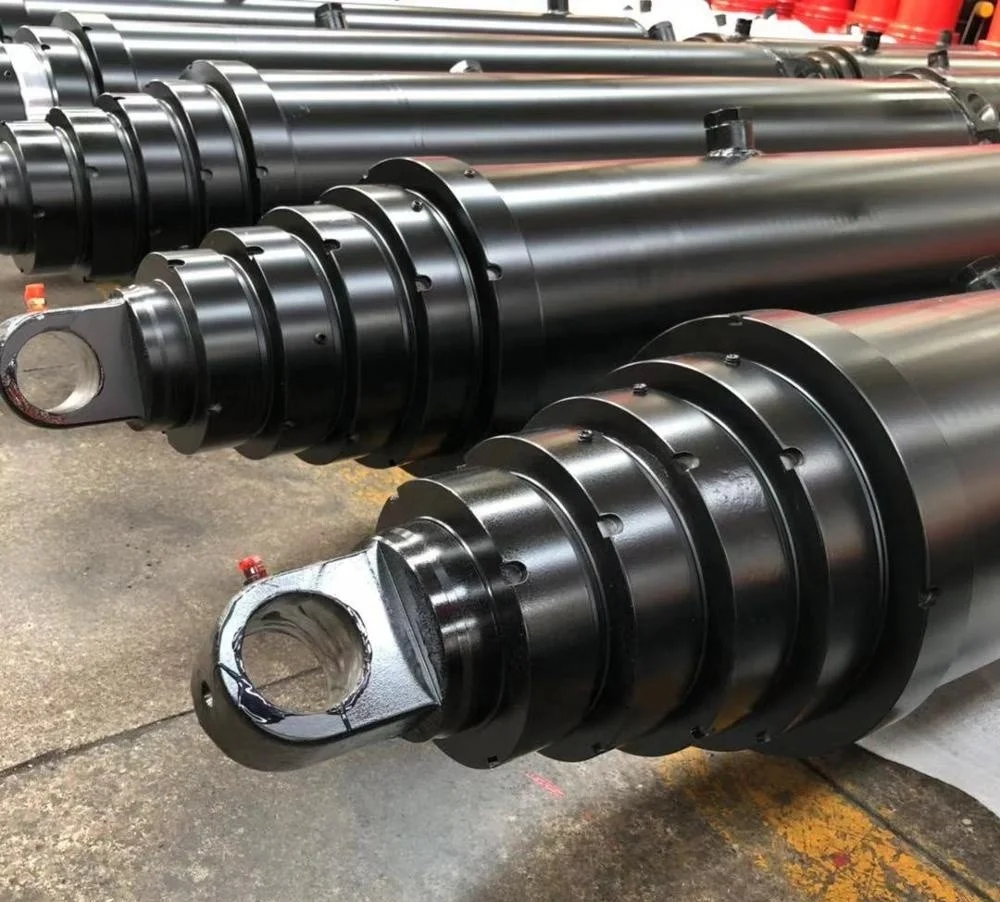

قم بمراجعة أبعاد الأسطوانة الهيدروليكية ذات المشبك المزدوج 53-4592-106، والسكتة الدماغية 106.06 بوصة، ومنفذ NPTF مقاس 3/4 بوصة، ووزن الكتالوج 208 رطل لمعدات OEM طويلة السفر.
Stroke:
2,694 ملمClosed length,:
1,219 ملمExtended length:
3,913 ملمPort:
3/4 في NPTFإن الأسطوانة الهيدروليكية ذات المشبك المزدوج 53-4592-106 عبارة عن طراز سلسلة 4000 طويل الشوط مدرج في كتالوج HCIC-2026. يضعه كتالوج الكتالوج مقاس 106.06 بوصة في مناقشة تثبيت مختلفة عن المشغل المدمج: يجب أن يكون لدى الماكينة مساحة لتغيير طويل في مسافة مركز الدبوس، ويجب أن تظل الأقواس والخراطيم خاضعة للتحكم خلال الحركة الكاملة.
بالنسبة لفريق تصنيع المعدات الأصلية أو فريق الصيانة، فإن نقطة البداية المفيدة هي صف الأبعاد الكامل. ويشمل السكتة الدماغية، والطول المغلق، والطول الممتد، وأبعاد التركيب، والمنفذ، وحجم الزيت والوزن. تساعد هذه القيم المهندسين على مقارنة النموذج بأسطوانة موجودة أو بتخطيط جهاز جديد قبل طلب عرض أسعار المشروع.
| غرض | قيمة البوصة | القيمة المترية |
|---|---|---|
| نموذج | 53-4592-106 | 53-4592-106 |
| مسلسل | سلسلة 4000 | سلسلة 4000 |
| السكتة الدماغية، أ | 106.06 بوصة | 2,694 ملم |
| طول مغلق، ب | 48.00 في | 1,219 ملم |
| طول ممتد، ج | 154.06 بوصة | 3,913 ملم |
| البعد د | 1.50 بوصة | 38 ملم |
| البعد ه | 2.06 بوصة | 52 ملم |
| البعد ف | 2.00 بوصة | 51 ملم |
| البعد ز | 7.00 بوصة | 178 ملم |
| البعد ي | 2.06 بوصة | 52 ملم |
| البعد ك | 19.50 بوصة | 495 ملم |
| ميناء | 3/4 في NPTF | 3/4 في NPTF |
لا يوفر الكتالوج ضمانًا شاملاً للضغط أو التحميل أو عمر الخدمة لـ 53-4592-106. يتطلب الاختيار النهائي مسار التحميل الحقيقي للماكينة، والظروف الهيدروليكية، ومراجعة السلامة.
لا تعمل أسطوانة الدبوس إلى الدبوس بمعزل عن غيرها. يحدد الدبوس الثابت والدبوس المتحرك والآلية المتصلة الحركة. بالنسبة للطراز 53-4592-106، يسرد الكتالوج 48.00 بوصة مغلقة و154.06 بوصة ممتدة. ولذلك تحتاج الآلة إلى مسار يمكن التحكم فيه عبر تغيير كبير في مسافة مركز الدبوس.
قبل التثبيت، قم بتعيين موضعي النهاية والعديد من المواضع المتوسطة. تحقق مما إذا كانت الأسطوانة تظل ضمن نطاق الزاوية المقصود، وما إذا كانت دعامات التثبيت تحمل الحمل في الاتجاه الصحيح وما إذا كان الهيكل المحيط يترك مساحة لحركة الجسم والقضيب والمسامير والخرطوم.
كما أن السكتة الدماغية الطويلة تجعل التوجيه أكثر أهمية. يجب أن تتبع الخراطيم المجموعة المتحركة دون أن تمد أو تتمزق أو تحتك بالإطار. يجب أن تكون فرق الخدمة قادرة على الوصول إلى الميناء وتركيب الأجهزة دون تفكيك المعدات غير ذات الصلة.

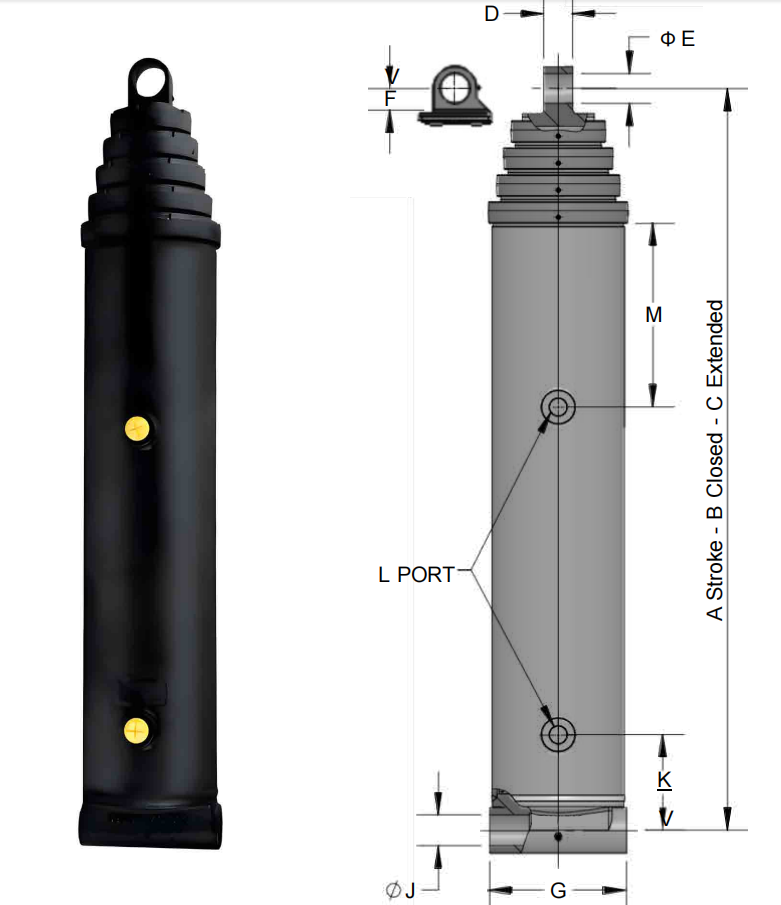

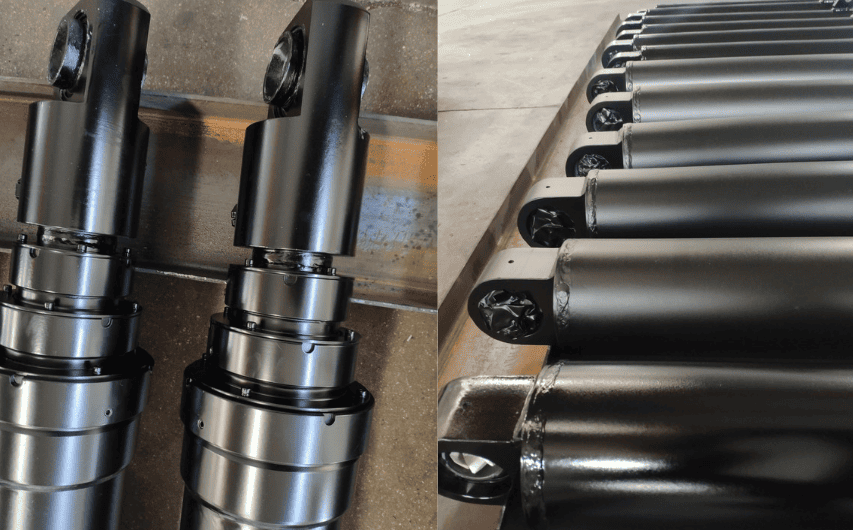

توفر أبعاد الكتالوج D وE وF وG وJ وK نقطة البداية الأبعاد لترتيب التركيب. قارنها بالرسم الآلي بدلاً من افتراض أن السكتة الدماغية الطويلة هي متطلب الإعداد الوحيد.
يجب أن يتطابق منفذ NPTF مقاس 3/4 مع ممارسات السباكة والتركيبات الهيدروليكية الحالية. تحقق من المحول وطريقة الختم ونصف قطر انحناء الخرطوم واتجاه المنفذ قبل تركيب الأسطوانة في مساحة محظورة.
يسرد صف المنتج حجم زيت تعبئة يبلغ 1.7 جالونًا وحجم زيت ممتد يبلغ 6.0 جالونًا. يجب أن يحتوي النظام الهيدروليكي على حجم خزان كافٍ قابل للاستخدام للأسطوانة والخراطيم وكتلة الصمام وموضع التشغيل الفعلي. إن قيم الكتالوج هذه ليست حسابًا كاملاً لحجم الخزان.
الوزن المدرج هو 208 رطل. وهذه القيمة مهمة أثناء النقل وتخطيط التثبيت وتصميم الحامل. توفير طريقة رفع آمنة والتأكد من أن هيكل الماكينة يمكنه دعم الأسطوانة ونقل حمل العمل من خلال الوصلات الدبوسية.
يمكن مراجعة 53-4592-106 بحثًا عن معدات تصنيع المعدات الأصلية طويلة السفر ومشاريع الاستبدال التي تستخدم أسطوانة من دبوس إلى دبوس. إنه مرشح للآليات التي تكون فيها نقاط التثبيت الثابتة والمتحركة متباعدة عند الامتداد الكامل، بشرط أن تتطابق هندسة الماكينة مع أبعاد الكتالوج.
لا ينبغي أن يعتمد عرض الأسعار على رقم الطراز وحده. يحتاج HCIC إلى رسم الآلة أو القياسات الميدانية الدقيقة وضغط التشغيل واتجاه الحمل وتكرار الدورة وتفاصيل الدبوس ومعلومات الاتصال الهيدروليكي لتقييم التطبيق.
إن الأسطوانة الهيدروليكية 53-4592-106 من دبوس إلى دبوس هي خيار سلسلة 4000 طويل الشوط للآليات التي تحتاج إلى تغيير محدد في مسافة مركز الدبوس. السكتة الدماغية مقاس 106.06 بوصة، وطول مغلق 48.00 بوصة، وطول ممتد 154.06 بوصة، ومنفذ NPTF 3/4 بوصة، وقيمة تعبئة 1.7 جالون، وقيمة ممتدة 6.0 جالون، ووزن كتالوج 208 رطل، يمنح فريق تصنيع المعدات الأصلية أساسًا دقيقًا لمراجعة الإعداد الأولية.
أرسل هندسة الحركة الكاملة وتفاصيل التركيب والبيانات الهيدروليكية وخطة المناولة إلى HCIC قبل الطلب. هذه المعلومات مطلوبة لتحديد ما إذا كان نموذج السفر الطويل هذا يتطابق مع الجهاز بأكمله.
تقوم شركة HCIC، المعروفة أيضًا باسم Jinan Huachen Industrial Co., Ltd.، بتوريد الأسطوانات الهيدروليكية ووحدات الطاقة الهيدروليكية والمكونات ذات الصلة للمركبات ومعالجة النفايات والبناء والمعدات الصناعية. يجب التأكد من ملاءمة المنتج وفقًا لتصميم الماكينة الكامل ومتطلبات السلامة المعمول بها.
