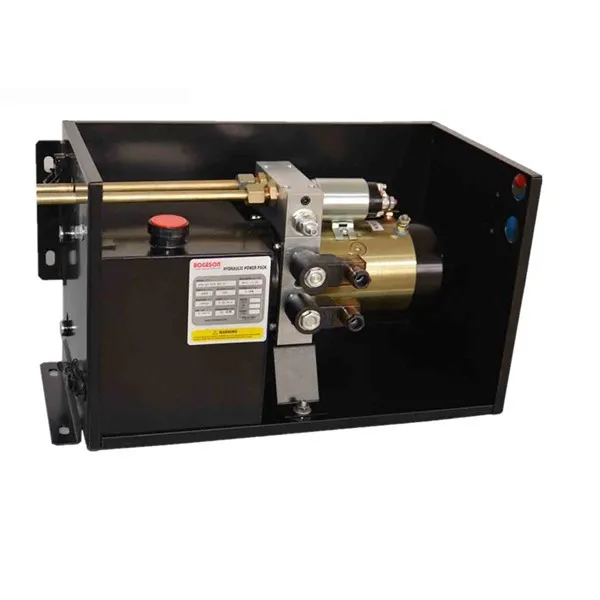

HCPGDD عبارة عن وحدة طاقة هيدروليكية مزدوجة الفعل مع تدفق 1.2 GPM، وخزان سعة 8 جالون، ومنافذ SAE #6 ودائرتي تحكم 3000 PSI للمقطورات القلابة.
Type:
2 التمثيل المزدوجFlow:
1.2 جالون في الدقيقةPort size:
ساي #6Tank size:
8 جالونتم إدراج وحدة الطاقة الهيدروليكية المزدوجة الفعل المزدوج HCPGDD للمقطورات القلابة للأنظمة التي تحتاج إلى وظيفتين هيدروليكيتين مزدوجتي المفعول يتم التحكم بهما بشكل مستقل. يحدد كتالوج HCIC-2026 هذا الطراز بتدفق 1.2 جالون في الدقيقة، وخزان سعة 8 جالون، و3000 رطل لكل بوصة مربعة، وتكوينات صمامات ذات 4 اتجاهات و3 أوضاع تعمل بالملف اللولبي.
يمكن أن يكون هذا الترتيب المزدوج ذا صلة عندما يجب أن تتحكم حزمة طاقة مقطورة واحدة في وظيفتين منفصلتين مزدوجتي الفعل، مثل مشغل التفريغ والوظيفة الهيدروليكية المساعدة. لا تزال الدائرة الفعلية بحاجة إلى المراجعة وفقًا للأسطوانات وإمدادات البطارية وتسلسل الصمامات وتصميم الخرطوم ومساحة التثبيت المتاحة.
| غرض | معلومات الكتالوج |
|---|---|
| نموذج | HCPGDD |
| يكتب | 2 التمثيل المزدوج |
| تدفق | 1.2 جالون في الدقيقة |
| حجم المنفذ | ساي #6 |
| حجم الخزان | 8 جالون |
| مواصفات الضغط | 3,000 رطل لكل بوصة مربعة |
| الصمامات | تعمل بالملف اللولبي؛ 4 اتجاهات، 3 أوضاع؛ 4 اتجاهات، 3 أوضاع |
| مصدر الكتالوج | HCIC-2026، الصفحة 16 |
يسجل الجدول بيانات تعريف الكتالوج. إنها لا تنشئ قدرة رفع عالمية، أو وقت دورة مضمونًا، أو سعة تدفق متزامنة أو تكوينًا كاملاً للأسلاك.
تحتاج الوظيفة الهيدروليكية مزدوجة المفعول إلى توجيه الزيت إلى جانبي الأسطوانة. اتجاه واحد يمتد المشغل. يرسل موضع الصمام العكسي الزيت إلى الجانب الآخر من أجل التراجع بالطاقة. تُظهر قائمة HCPGDD ترتيبين للصمامات مزدوجة الفعل، وبالتالي فإن وحدة الطاقة تختلف عن وحدة HPU ذات الدائرة الواحدة مزدوجة الفعل.
بالنسبة لمصنع المقطورات OEM، السؤال المهم هو كيف سيتم استخدام الوظيفتين. هل سيركضون واحدًا تلو الآخر؟ هل يتم إعطاء الأولوية لوظيفة واحدة؟ هل يمنع نظام التحكم الأوامر المتضاربة؟ ما مقدار التدفق المتاح عندما تكون كلتا الدائرتين نشطتين؟ وينبغي تأكيد هذه النقاط في المخطط الهيدروليكي بدلاً من افتراضها من اسم النموذج.
يسرد الكتالوج تكوينين لصمامات ذات 4 اتجاهات و3 أوضاع تعمل بملف لولبي. وهذا يوفر هيكل التحكم اللازم لوظيفتين مزدوجتين، بينما يعتمد منطق التحكم النهائي على الأسلاك والمفاتيح وأجهزة التحكم عن بعد وتسلسل الماكينة المحدد للمقطورة.
يعد تدفق 1.2 GPM المدرج بمثابة نقطة بداية لتقدير سرعة المحرك. إذا كانت وظيفتان تشتركان في تدفق المضخة المتاحة، فإن وقت الحركة الفعلي يعتمد على ترتيب الدائرة وتسلسل التشغيل. لا تقدم 1.2 GPM كتدفق مضمون لكلا الأسطوانتين في نفس الوقت دون تأكيد النظام.
الخزان سعة 8 جالون هو قيمة الكتالوج لـ HCPGDD. لا يزال يتعين مراجعة مستوى زيت التشغيل الصحيح وفقًا لأحجام الأسطوانات، وإزاحة جانب القضيب، وحجم الخرطوم، وتدفق العودة، وموضع تركيب الخزان. لا يحل الخزان الأكبر بمفرده دائرة أسطوانة صغيرة الحجم أو تسلسل صمام غير صحيح.
يجب فحص كل وصلة هيدروليكية وفقًا لخرطوم المقطورة ومعيار المحول. تأكد من المنافذ التي تنتمي إلى كل وظيفة مزدوجة الفعل، وحدد مسارات الضغط والعودة، وقم بتوفير نصف قطر مناسب لانحناء الخرطوم واترك إمكانية الوصول للخدمة.
تم إدراج HCPGDD في HPU الخاص بـ HCIC لقسم المقطورات القلابة. يحتاج التثبيت العملي أيضًا إلى مساحة للمحرك والخزان وأسلاك الصمامات وكابلات البطارية ووصلات الخراطيم. يجب مراعاة رذاذ الطريق والاهتزاز والحرارة والوصول إلى الصيانة قبل إغلاق وحدة الطاقة.
يمكن مراجعة HCPGDD للمقطورات القلابة التي تتطلب وظيفتين هيدروليكيتين مزدوجتي المفعول من حزمة وحدة طاقة واحدة. قد يكون ذلك ذا صلة بتصميمات OEM ومشاريع الاستبدال وأنظمة المقطورات المزودة بمحرك رئيسي بالإضافة إلى وظيفة مساعدة.
إنه ليس الاختيار الصحيح تلقائيًا لأسطوانة واحدة مزدوجة الفعل، أو دائرة رفع الطاقة/خفض الجاذبية أو نظام يحتاج إلى ترتيب مختلف للتدفق والضغط. يجب أن يتطابق التطبيق مع تسلسل التحكم الفعلي.
للاستفسار عن HCPGDD، قم بإعداد:
تساعد هذه التفاصيل شركة HCIC على مراجعة الدائرة المزدوجة كنظام كامل وتحديد أي متطلبات خاصة بالمشروع تتعلق بالأسلاك أو الخراطيم أو التحكم قبل الإنتاج.
تعد وحدة الطاقة الهيدروليكية المزدوجة الفعل HCPGDD للمقطورات القلابة خيارًا محددًا بالكتالوج لوظيفتين هيدروليكيتين مزدوجتين الفعل. بيانات التعريف الرئيسية الخاصة به هي تدفق 1.2 GPM، ومنافذ SAE # 6، وخزان سعة 8 جالون، و3000 رطل لكل بوصة مربعة، وتكوينات صمامات بأربعة اتجاهات وثلاثة أوضاع تعمل بالملف اللولبي.
للحصول على عرض أسعار مفيد، أرسل البيانات الخاصة بكلتا الأسطوانتين وتسلسل التحكم والإمداد الكهربائي والتخطيط الهيدروليكي وصور التثبيت. يمكن لـ HCIC بعد ذلك مراجعة ما إذا كان تكوين HCPGDD يناسب النظام الهيدروليكي الكامل للمقطورة.
توفر شركة HCIC الأسطوانات الهيدروليكية ووحدات الطاقة الهيدروليكية والمكونات الهيدروليكية ذات الصلة لأغراض النقل ومعالجة النفايات والبناء والمعدات الصناعية. يجب التأكد من ملاءمة المنتج النهائي وفقًا لتصميم الماكينة الكامل ومتطلبات السلامة المعمول بها.
