إن 4TG-E130x1307 عبارة عن أسطوانة هيدروليكية تلسكوبية أسفل الهيكل مكونة من أربع مراحل مع شوط يبلغ 1307 ملم وضغط تشغيل أقصى يبلغ 180 بار ونطاق قلب كتالوج يتراوح بين 15 و25 طنًا.

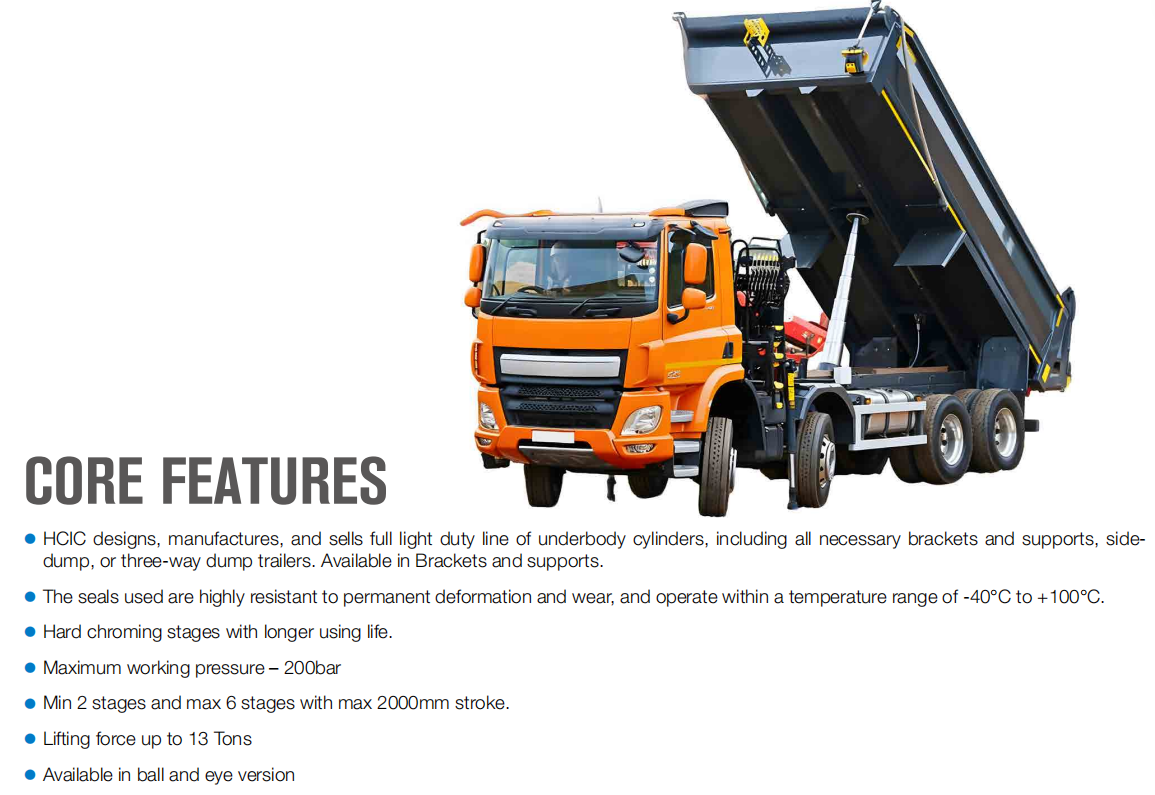

Number of stages:
4 مراحلStroke:
1,307 ملمMass:
58 كجمWorking volume:
13.7 لترإن 4TG-E130x1307 عبارة عن أسطوانة هيدروليكية تلسكوبية ذات أربع مراحل ومدرجة في كتالوج HCIC-2026. إنه جزء من مجموعة الهيكل السفلي للخدمة الخفيفة للمقطورات ذات التفريغ الجانبي والمقطورات القلابة ثلاثية الاتجاه، حيث يجب أن يتناسب الشوط الطويل أسفل الجسم والهيكل.
يوفر النموذج نقطة بداية محددة لمراجعة صانع المعدات الأصلية أو استبدال الأسطوانة: أربع مراحل، وشوط يبلغ 1307 مم، وضغط عمل أقصى يبلغ 180 بارًا، ونطاق سعة قلب الكتالوج يتراوح بين 15-25 طنًا. يجب أن تكون الأسطوانة مطابقة لهيكل المقطورة الكامل والدائرة الهيدروليكية وترتيب التركيب قبل الشراء.
| المعلمة | قيمة الكتالوج |
|---|---|
| نموذج | 4TG-E130x1307 |
| نوع المنتج | أسطوانة هيدروليكية تلسكوبية أسفل الجسم |
| عدد المراحل | 4 |
| سكتة دماغية | 1,307 ملم |
| كتلة | 58 كجم |
| حجم العمل | 13.7 لتر |
| الحد الأقصى لضغط العمل | 180 بار |
| نطاق سعة قلب الكتالوج | 15-25 طن |
| البعد ل | 545 ملم |
| البعد أ | 216 ملم |
| البعد ب | 329 ملم |
| البعد ج | 132 ملم |
| البعد د | 92 ملم |
| البعد ه | 58 ملم |
تم نسخ القيم المذكورة أعلاه من جدول الأسطوانات الهيدروليكية التلسكوبية الموجودة أسفل الجسم في كتالوج HCIC-2026 المرفق، صفحة PDF رقم 18. في الجدول المطبوع، يُظهر الصف الخاص بـ 4TG-E130x1307 أربع مراحل، شوط يبلغ 1307 مم، وكتلة 58 كجم، وحجم عمل يبلغ 13.7 لترًا، وضغط عمل أقصى يبلغ 180 بارًا.

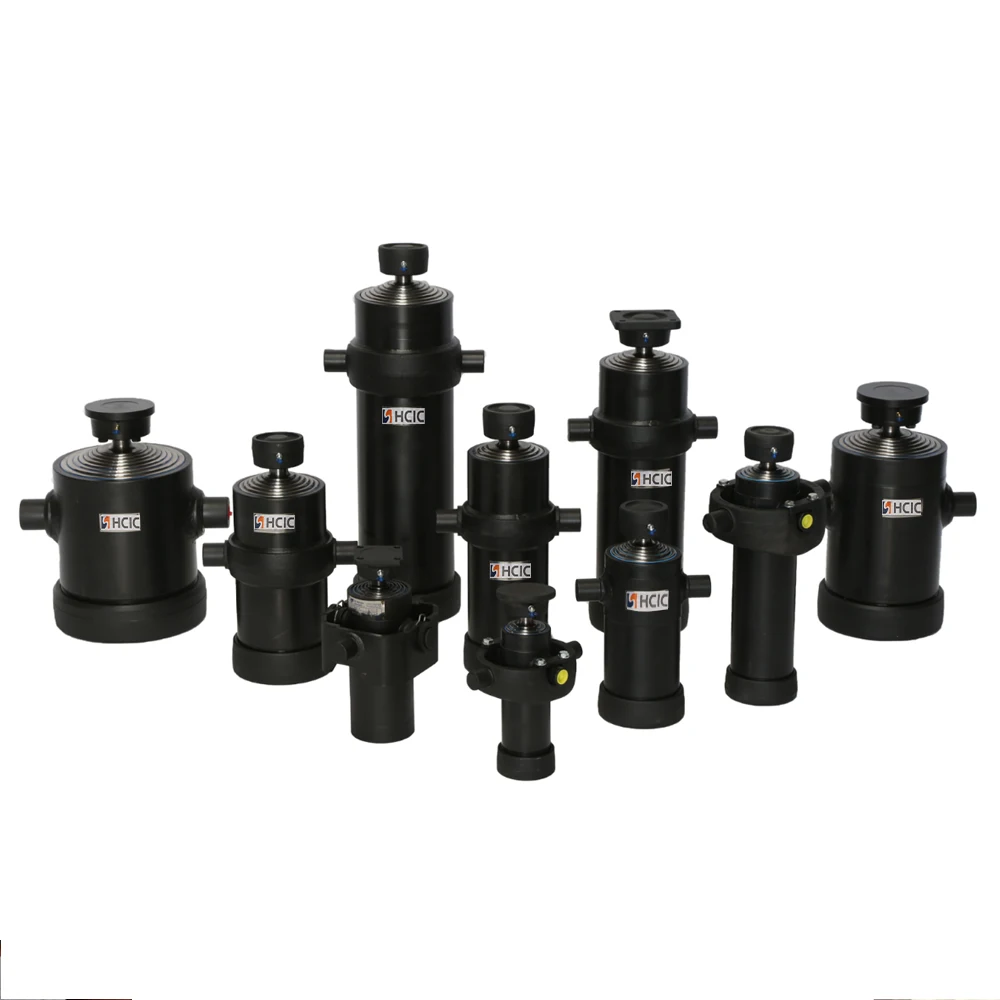

تستخدم الأسطوانة التلسكوبية مراحل متداخلة لإنتاج حركة عمل أطول دون الحاجة إلى الطول الممتد الكامل عند سحبها. يعد هذا الترتيب مفيدًا في المقطورات القلابة حيث تكون المساحة المتاحة أسفل الجسم محدودة ولكن نظام القلب لا يزال يحتاج إلى حركة كافية.
يحتوي 4TG-E130x1307 على أربع مراحل وشوط مدرج يبلغ 1307 ملم. يوفر البعد الذي يبلغ 545 مم L نقطة انطلاق لتخطيط المساحة المغلقة، ولكن يجب أن يأخذ التثبيت أيضًا في الاعتبار حامل الأسطوانة، والوصلة الدبوسية أو العينية، وأعضاء الهيكل، والخراطيم، ومسار الحركة الكامل لجسم التفريغ.
لا تحدد الأسطوانة نتيجة الانقلاب بنفسها. يؤثر موقع المفصلة، ووزن الجسم، وتوزيع الحمل، وزاوية الميل، وتدفق المضخة، وحماية التنفيس، على القوة والسرعة المطلوبة أثناء الدورة.

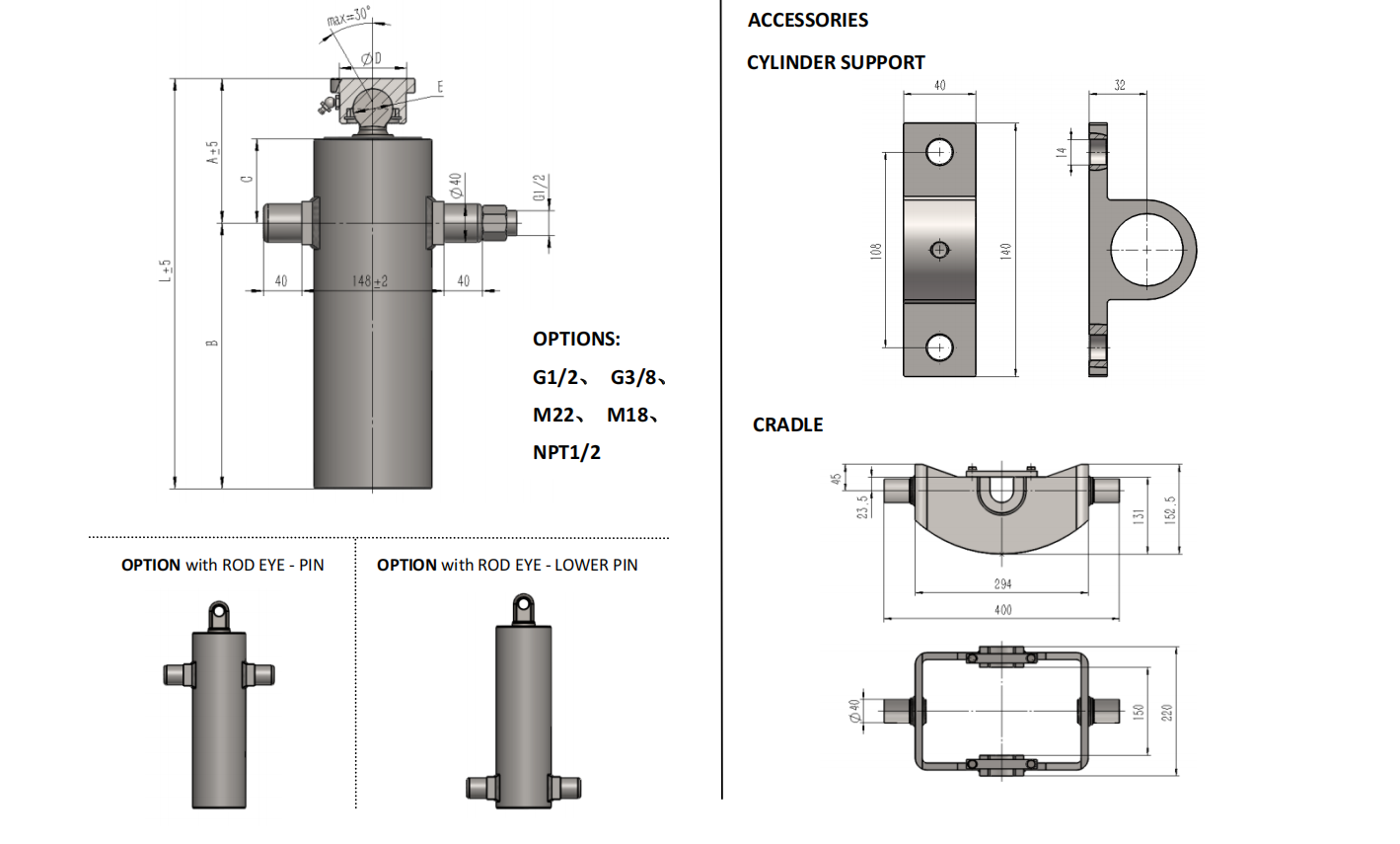

ابدأ بالبعد L المدرج وأبعاد التثبيت A–E. قارنها برسم المقطورة أو منطقة التركيب المقاسة. ثم قم بفحص الاسطوانة من خلال قوس الانقلاب الكامل. قد تقوم الأسطوانة بمسح الهيكل عندما يكون الجسم مغلقًا ولكنها تلامس عضوًا متقاطعًا أو كتيفة أثناء ارتفاع الجسم.

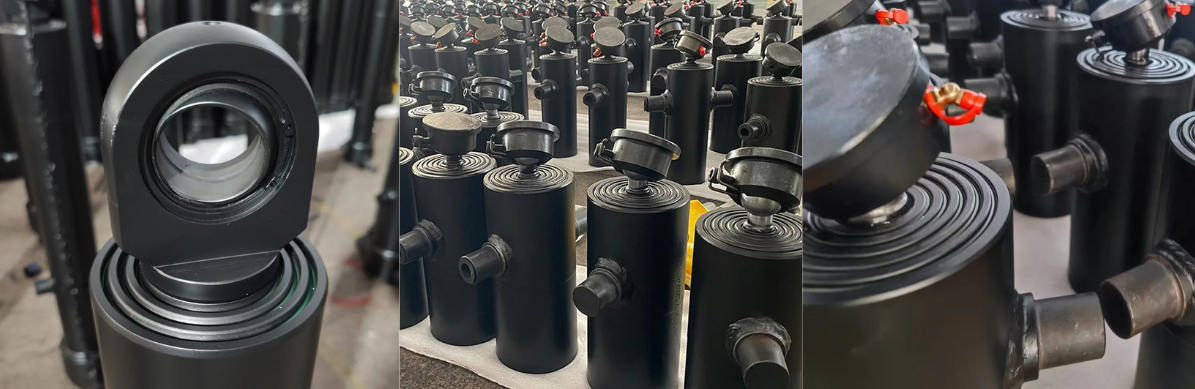

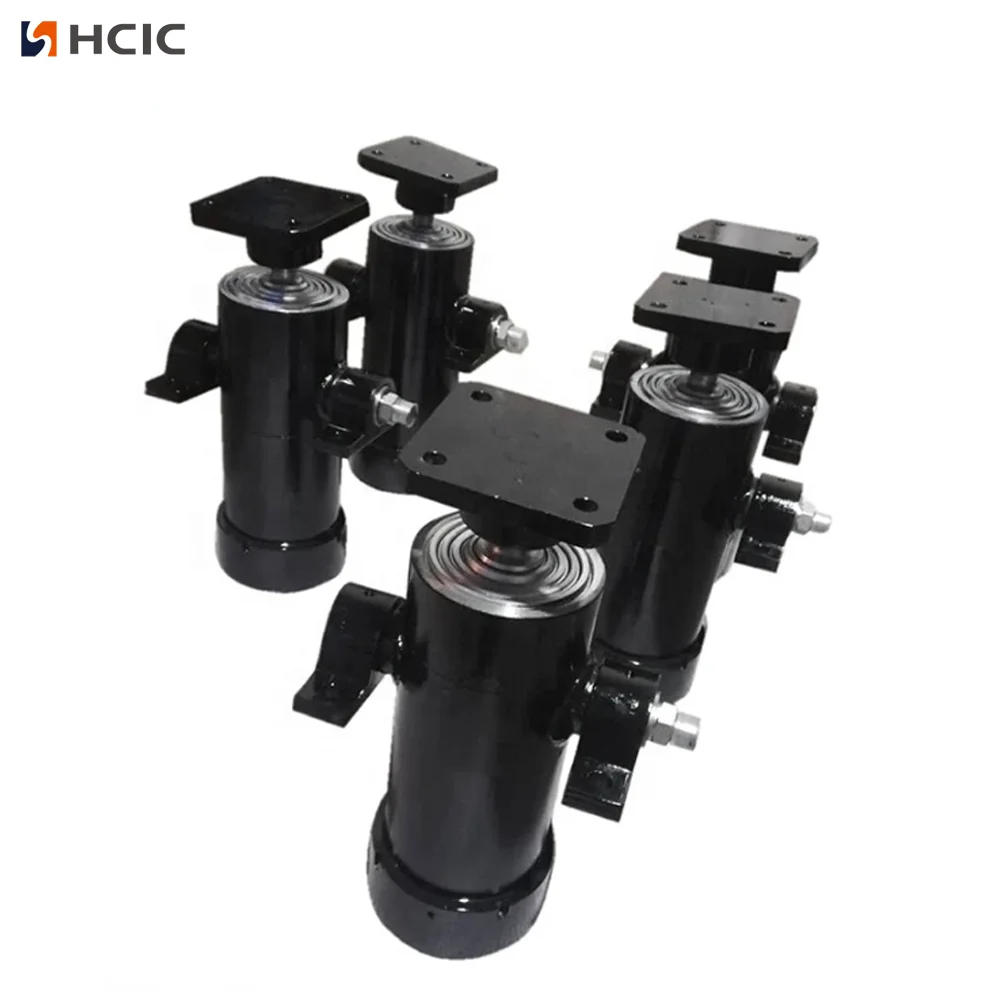

تعرض صفحة الكتالوج خيارات قضيب العين والدبوس السفلي لمجموعة الأسطوانات السفلية، بالإضافة إلى مراجع مهد الدعم. يجب تأكيد الاتصال الدقيق وترتيب الحامل لجهاز 4TG-E130x1307 من رسم المشروع. لا تفترض أن الأسطوانة التلسكوبية ذات المظهر المماثل ستستخدم نفس تباعد المسامير أو طريقة التثبيت.

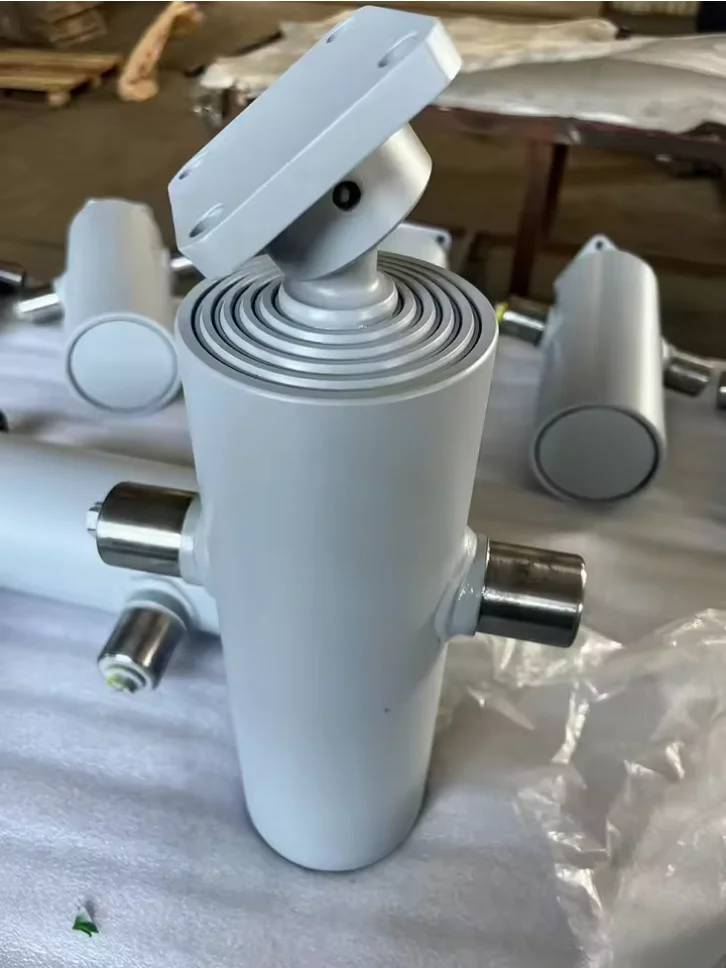

يجب دعم الأسطوانة ومحاذاتها من خلال تصميم تركيب المقطورة. يجب ألا تجبر الأقواس الأسطوانة على وضعها في مكانها أو تخلق تحميلًا جانبيًا أثناء التمديد. تحقق من المسامير والمهد والخراطيم وأعضاء الإطار القريبة قبل تطبيق الحمل.
يسرد الكتالوج أقصى ضغط عمل يبلغ 180 بارًا للموديل 4TG-E130x1307. يجب مراجعة المضخة وصمام التنفيس وحجم الخرطوم وحجم الزيت ودائرة التحكم وفقًا لهذا المطلب. ضغط العمل ليس هو نفس قدرة الرفع المضمونة؛ تعتمد القوة الفعلية على الضغط الهيدروليكي والمنطقة الفعالة والهندسة الميكانيكية للمقطورة.

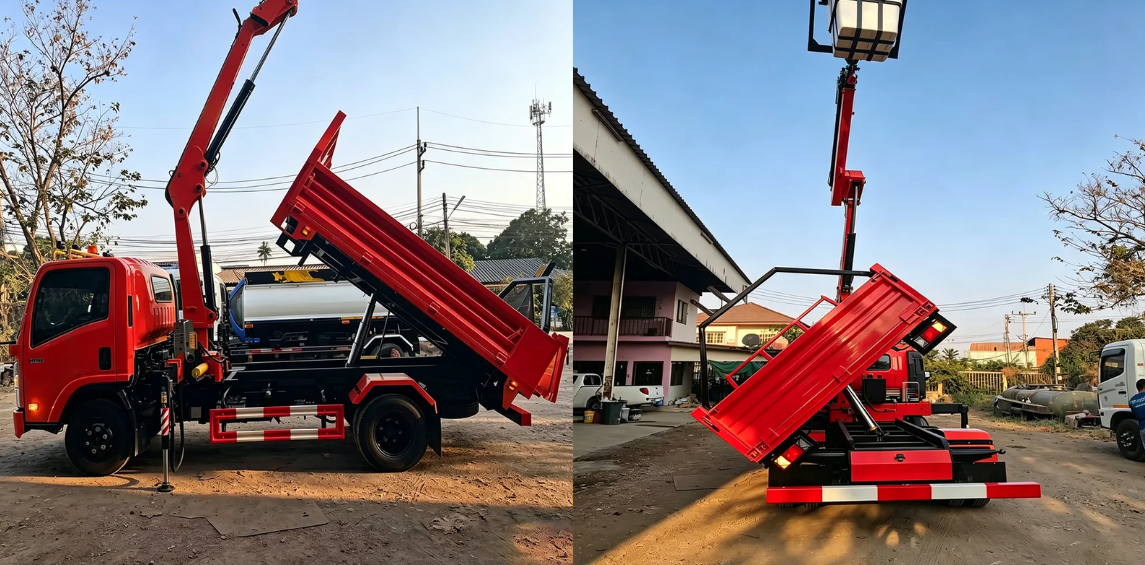

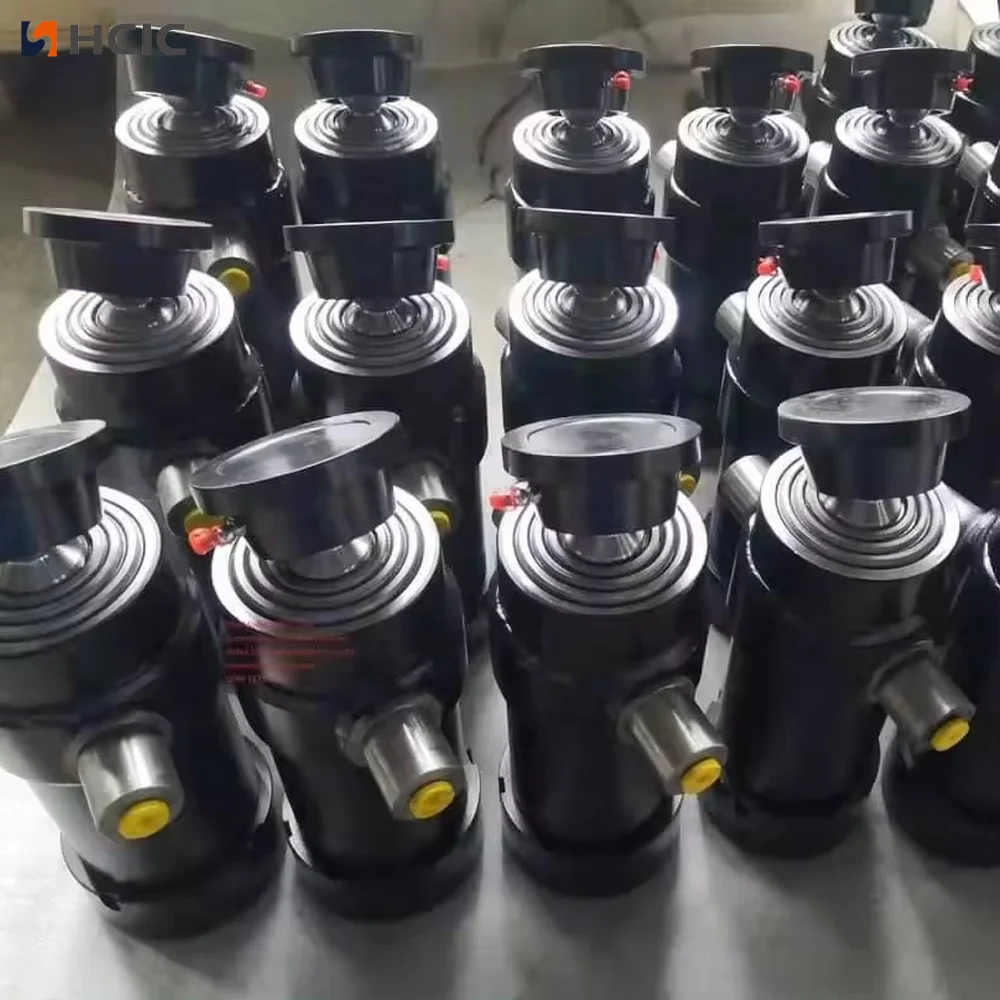

يعتبر 4TG-E130x1307 مناسبًا لمشاريع المقطورات القلابة التي تحتاج إلى أسطوانة هيدروليكية تلسكوبية مكونة من أربع مراحل أسفل الهيكل مع شوط يبلغ 1,307 ملم. ويمكن أخذه في الاعتبار بالنسبة لتخطيطات المقطورة ذات التفريغ الجانبي وثلاثية الاتجاه عندما تتطابق مساحة التثبيت المتاحة ونطاق تطبيق الكتالوج مع المشروع.
يسرد الكتالوج نطاقًا بسعة قلب تتراوح من 15 إلى 25 طنًا. تعامل مع هذا كمرجع لتطبيق الكتالوج، وليس كموافقة عالمية على الحمولة. يجب تقييم جسم المقطورة والهيكل المفصلي وقوة الهيكل وتوزيع الحمولة والنظام الهيدروليكي معًا.
للاستفسار عن OEM أو استبدال 4TG-E130x1307، أرسل:
تساعد هذه المعلومات في فصل الاستبدال المباشر للأسطوانة عن إعادة تصميم نظام التثبيت أو النظام الهيدروليكي.
يمنح الموديل 4TG-E130x1307 صانعي المقطورات خيار أسطوانة سفلية محددة من أربع مراحل مع شوط يبلغ 1307 مم، وكتلة 58 كجم، وضغط عمل أقصى 180 بار، وحجم عمل 13.7 لترًا، ونطاق قلب كتالوج يتراوح بين 15-25 طنًا.
أرسل رسم المقطورة وقياسات التركيب والبيانات الهيدروليكية إلى HCIC لمراجعة الإعداد قبل الطلب.
