H-001-7057 عبارة عن أسطوانة ذراع تحميل أمامية مبطنة لشاحنات النفايات H Half Pack، مع تجويف 4.5 بوصة وقضيب 2.5 بوصة وشوط 41.5 بوصة.
Application:
H نصف حزمة اسطوانة ذراع التحميل الأماميBore:
4.5 بوصةRod:
2.5 بوصةStroke:

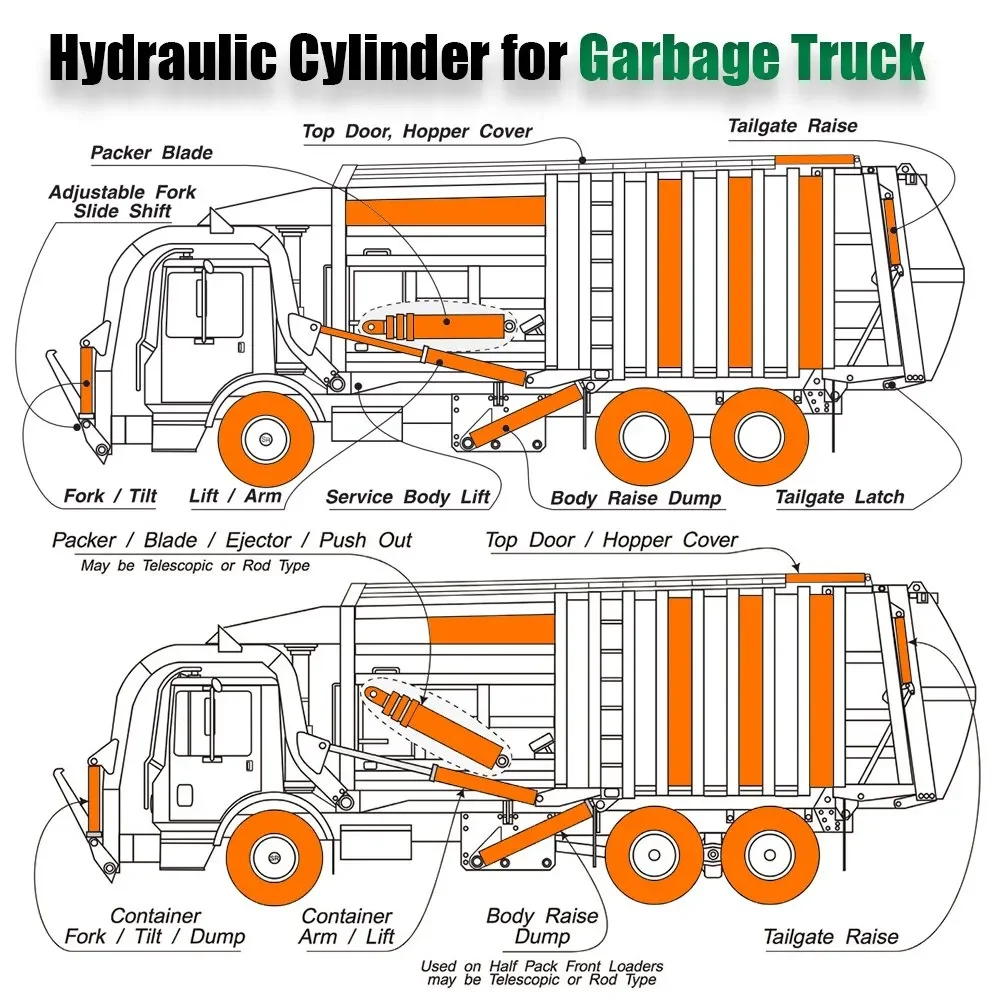

41.5 بوصةلا تعمل أسطوانة ذراع التحميل الأمامي في بيئة هادئة وخاضعة للرقابة. فهو يساعد على تحريك الحاوية من مستوى الأرض، عبر قوس الرفع وفوق جسم الشاحنة. تشهد الأسطوانة عمليات تشغيل وتوقف متكررة وتغيير موضع الحمل والتلوث الخارجي كل يوم.
ولهذا السبب يجب اختيار الأسطوانة من خلال هندسة الذراع وتطبيق جسم الشاحنة، وليس من خلال حجم التجويف وحده.
تم إدراج HCIC H-001-7057 في تطبيق H Half Pack Front Loader Arm Cylinder. يحددها الكتالوج على أنها أسطوانة مبطنة، بتجويف 4.5 بوصة، وقضيب 2.5 بوصة، وشوط 41.5 بوصة.
| المعلمة | قيمة الكتالوج |
|---|---|
| نموذج | ح-001-7057 |
| طلب | H نصف حزمة اسطوانة ذراع التحميل الأمامي |
| تتحمل | 4.5 بوصة |
| عصا | 2.5 بوصة |
| سكتة دماغية | 41.5 بوصة |
| ملاحظة الكتالوج | مبطن |
المصدر: كتالوج HCIC-2026، صفحة ملف PDF 9، صفحة الكتالوج المطبوع 15. يظهر نفس النموذج والأبعاد أيضًا على صفحة منتج HCIC لأسطوانة ذراع التحميل الأمامية.
الجزء الأخير من شوط الأسطوانة هو المكان الذي يمكن أن يصبح فيه التأثير مكلفًا. إذا وصل المكبس إلى نهاية الحركة بقوة شديدة، تنتقل الصدمة إلى الغطاء النهائي وعيون التثبيت والمسامير وهيكل اللودر.
تعمل توسيد نهاية الشوط على إبطاء المكبس بالقرب من نهاية حركته بدلاً من السماح بالتوقف المفاجئ. ولا يحل محل ضبط الصمام الصحيح أو محاذاة الذراع أو ممارسات التشغيل الآمنة. إنه جزء من نظام مصمم للتعامل مع الدورات المتكررة بصدمات ميكانيكية أقل.
بالنسبة للجرافة الأمامية التي تعمل على طريق منتظم، فإن هذه التفاصيل مهمة. من الممكن أن تكون الأسطوانة التي تبدو صحيحة على الورق خيارًا خاطئًا إذا كانت السكتة الدماغية أو طول التثبيت أو ترتيب الوسادة لا يتطابق مع حركة الذراع الأصلية.
يعد هذا النموذج مرشحًا عمليًا للمشترين الذين يراجعون تطبيق ذراع التحميل الأمامي H Half Pack، بما في ذلك:
كلمة "المرشح" مهمة. لا يزال الإعداد النهائي يعتمد على ترتيب الدبوس وعرض التركيب والطول المتراجع وتكوين المنفذ والدائرة الهيدروليكية الأصلية.
أرسل أكثر من رقم الموديل في حالة استخدام الأسطوانة كبديل. تساعد المعلومات التالية على تجنب عدم التطابق المكلف:
إذا كانت الأسطوانة الأصلية لا تزال متاحة، فقم بقياسها قبل تفكيك نقاط التثبيت. تعتبر صورة الأسطوانة المثبتة على الذراع مفيدة لأنها توضح زاوية العمل الحقيقية والخلوص القريب.
يمكن لشركة HCIC مراجعة H-001-7057 مقابل رسم العميل أو العينة أو تفاصيل التثبيت الحالية. يجب أن تغطي المراجعة مسار الحركة بالكامل، وليس فقط التجويف مقاس 4.5 بوصة والشوط مقاس 41.5 بوصة.
بالنسبة للمشتري الخارجي، عادةً ما يتضمن أسرع استفسار مرجع النموذج والكمية المطلوبة وصور التثبيت ومعلومات المنفذ وأي ضغط تشغيل معروف. وهذا يمنح الفريق الهندسي شيئًا عمليًا للتحقق منه قبل مناقشة عرض أسعار الإنتاج.
لا. يربط كتالوج HCIC هذا الطراز بتطبيق ذراع التحميل الأمامي H Half Pack. يجب التأكد من الإعداد وفقًا لجسم الشاحنة وأبعاد التركيب.
وهذا يعني أن الكتالوج يحدد الأسطوانة على أنها مبطنة. في الأسطوانة الهيدروليكية، يتم استخدام توسيد نهاية الشوط لتقليل تأثير المكبس بالقرب من نهاية الحركة. يجب أن يتطابق إعداد الوسادة النهائي مع تصميم المعدات.
يؤدي التغيير في أي من هذه الأبعاد إلى تغيير القوة أو السفر أو هندسة الذراع. تعامل معها كمراجعة هندسية، وليس كبديل بسيط.
أرسل النموذج والطلب والكمية وقياسات التركيب والصور وتفاصيل المنفذ والرسم الأصلي أو رقم الجزء إذا كان متاحًا.
