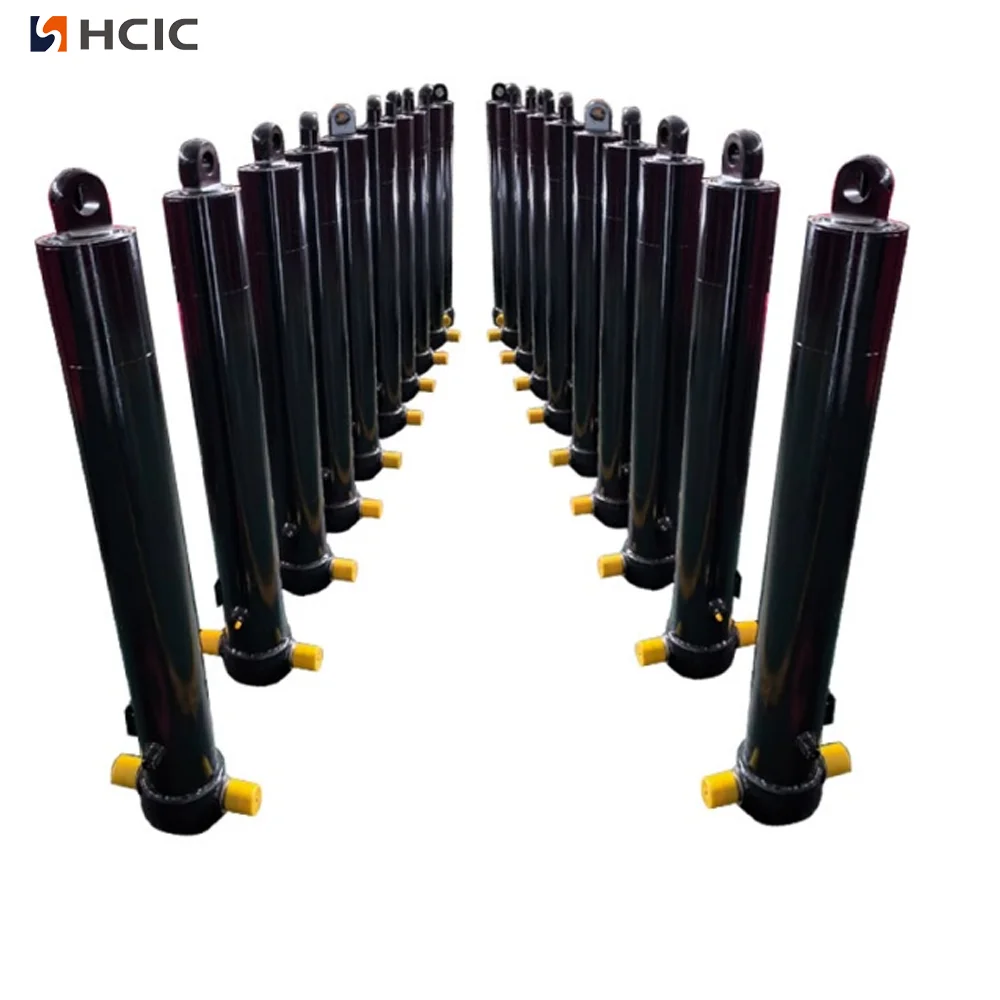

تم إدراج الأسطوانة الهيدروليكية ذات القلب الأمامي FE-4TG-E169*4280 لتطبيقات الشاحنات القلابة بوزن 49 طنًا، مع ضغط 16 ميجاباسكال وطول مغلق 1,345 مم.
Working pressure:
16 ميجا باسكالTipping capacity reference:
49 رNumber of stages:

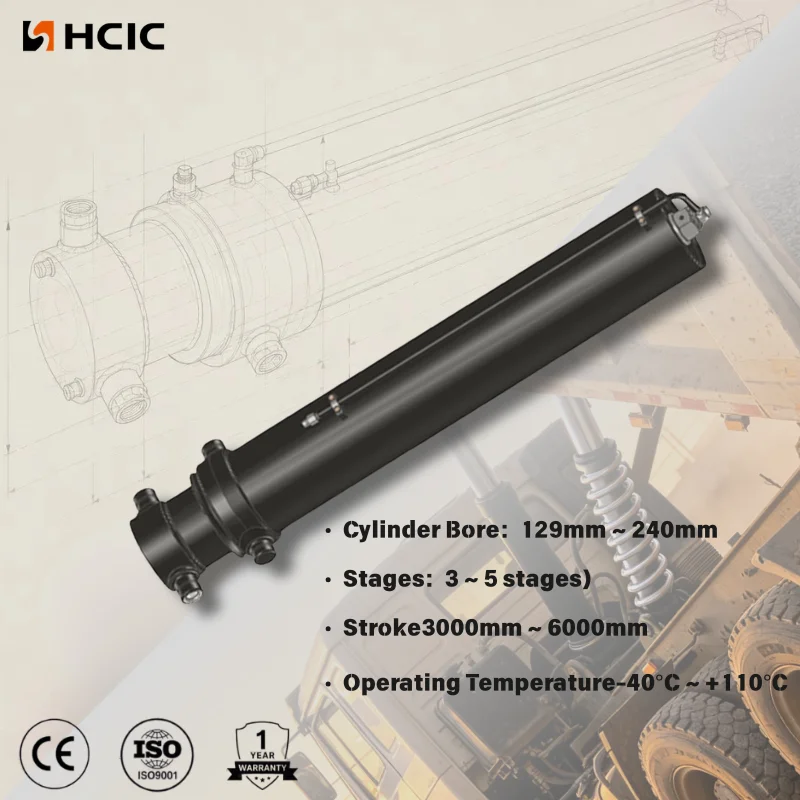

4 مراحلإن FE-4TG-E169*4280 عبارة عن أسطوانة هيدروليكية ذات أربع مراحل ذات قلب أمامي مدرجة في كتالوج القلب الهيدروليكي HCIC لتطبيق بسعة قلب تبلغ 49 طنًا. يجمع تركيبها التلسكوبي بين نطاق عمل طويل وحزمة مغلقة أقصر مما تتطلبه الأسطوانة أحادية المرحلة عادةً.
تم تصميم هذا النموذج لتصميم نظام الشاحنة القلابة الأمامية، حيث يجب مراجعة طول الأسطوانة وهندسة التركيب وحمولة السيارة معًا. يوفر الكتالوج تسلسل التجويف الرئيسي والضغط وأبعاد التثبيت والطول المغلق اللازم لإجراء مناقشة هندسية أولية.
| المعلمة | قيمة الكتالوج |
|---|---|
| نموذج | FE-4TG-E169*4280 |
| مرجع قدرة البقشيش | 49 ر |
| ضغط العمل | 16 ميجا باسكال |
| عدد المراحل | 4 |
| تسلسل قطر التجويف | 169 / 158 / 136 / 115 ملم |
| البعد أ | 245 ملم |
| البعد ب | 385 ملم |
| البعد ج | 70 ملم |
| البعد د | 50 ملم |
| دلتا البعد | 50 ملم |
| طول مغلق L | 1,345 ملم |
تم نسخ القيم المذكورة أعلاه من جدول أسطوانة القلب الأمامية FE/FC في كتالوج HCIC-2026 المرفق. إن مرجع سعة القلب هو قيمة تطبيقية في الكتالوج، وليس ضمانًا لكل تكوين للشاحنة.

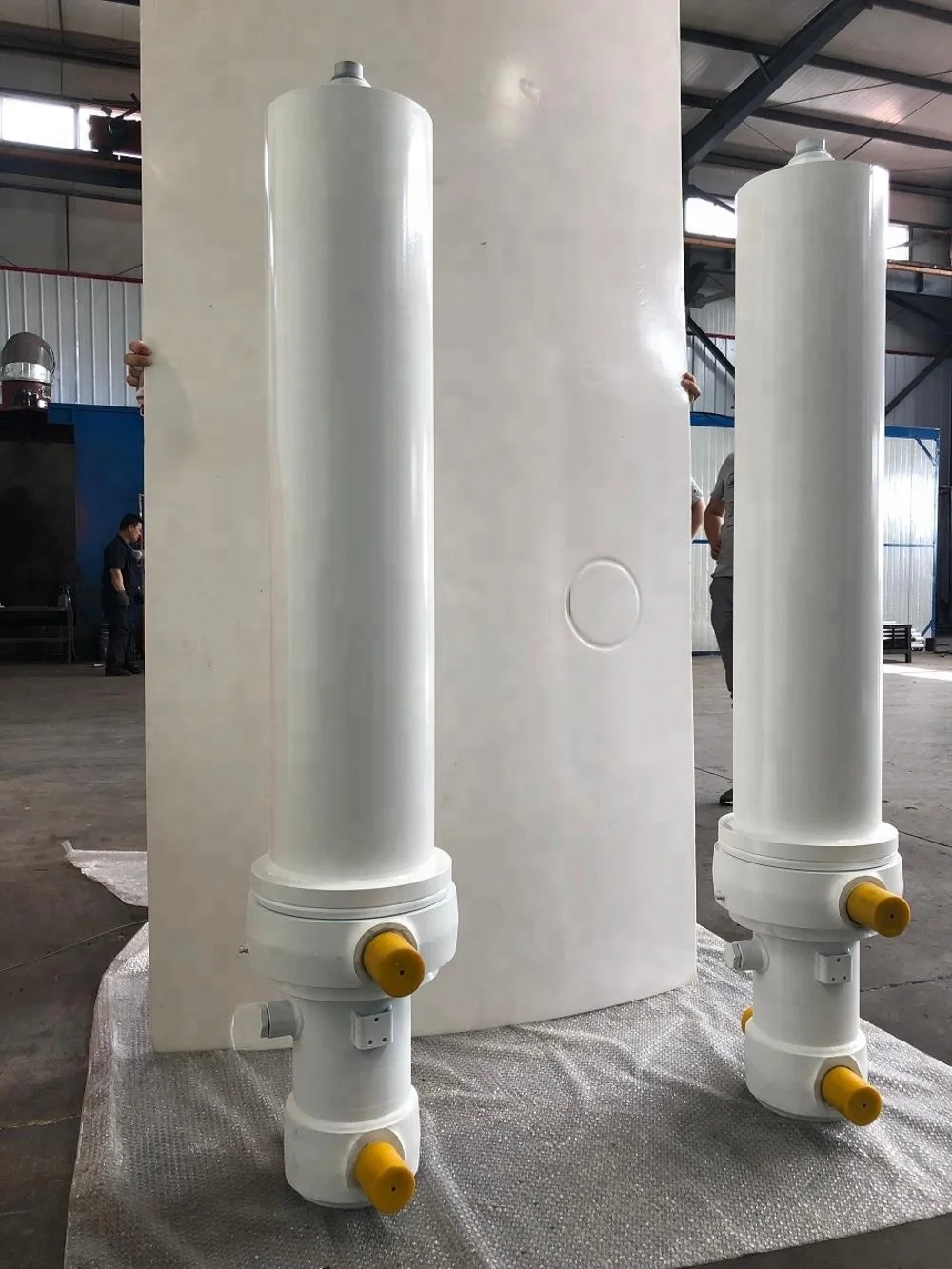

يستخدم FE-4TG-E169*4280 أربع مراحل متداخلة. يتناقص تسلسل التجويف من 169 ملم إلى 115 ملم مع امتداد المراحل. يسمح هذا الترتيب للأسطوانة بتوفير حركة رفع طويلة مع الحفاظ على طول التثبيت المغلق عند 1345 ملم.
أثناء دورة الانقلاب الأمامي، يعمل الضغط الهيدروليكي على منطقة المسرح النشطة. مع تغير تسلسل المرحلة، تتغير أيضًا قوة الرفع المتاحة وسرعة الحركة. لهذا السبب، لا ينبغي اختيار الأسطوانة فقط من خلال أكبر تجويف لها أو من خلال سعة الشاحنة الاسمية. يؤثر وزن الجسم والحمولة الصافية وموضع المفصلة ونقاط التثبيت والدائرة الهيدروليكية على النتيجة النهائية للنظام.

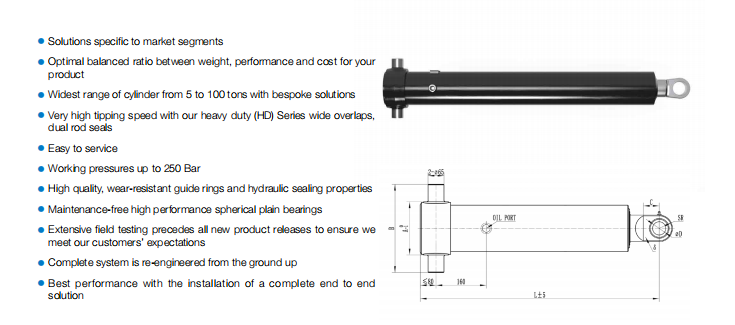

يسرد الكتالوج أبعاد A وB وC وD ودلتا لـ FE-4TG-E169*4280. يجب مقارنة هذه الأبعاد بحامل التثبيت الأمامي للشاحنة، والترتيب المحوري، وخلوص الإطار، وموضع الجسم المغلق.
يعد الطول المغلق البالغ 1,345 ملم ذا أهمية خاصة عند تركيب الأسطوانة بين الهيكل والجسم الأمامي. يجب على المشترين أيضًا التحقق من المسار الممتد بالكامل، وزاوية الأسطوانة عند بداية الرفع والخلوص حول كل نقطة تثبيت. قد تظل الأسطوانة المتشابهة الأبعاد غير مناسبة إذا اختلفت مراكز الدبوس أو هندسة الأقواس.
يسرد الكتالوج ضغط عمل يبلغ 16 ميجا باسكال وقدرة قلب مرجعية تبلغ 49 طنًا لهذا الطراز. يجب مراجعة هذه الأرقام جنبًا إلى جنب مع إعداد المضخة وحماية الصمام وتدفق الزيت الهيدروليكي وهيكل الشاحنة. ولا ينبغي معاملتها على أنها موافقة مستقلة على الحمولة.
قبل اختيار FE-4TG-E169*4280، يجب على المشتري التأكد مما إذا كان مرجع الـ 49 طنًا يتطابق مع السيارة الفعلية وجسم القلب. يتطلب النظام الكامل أقواسًا ودبابيس وخطوط هيدروليكية متوافقة ودائرة تحكم مصممة للحمل والحركة المقصودين.
للاستفسار عن الاستبدال، أرسل تعريف الأسطوانة الأصلي وصورًا فوتوغرافية لنقاط التثبيت والقياسات المغلقة والممتدة وأبعاد الدبوس ومعلومات ميناء النفط وتفاصيل تطبيق الشاحنة. في حالة تلف الوحدة القديمة، تساعد صور القضيب ومفاصل المسرح وعيون التثبيت على فصل مشكلة الأسطوانة عن مشكلة الدعامة أو المحاذاة.
المعلومات التالية مفيدة لعرض أسعار OEM:
إن FE-4TG-E169*4280 عبارة عن أسطوانة هيدروليكية ذات قلب أمامي محددة ذات أربع مراحل مع تسلسل تجويف 169/158/136/115 مم، وضغط كتالوج 16 ميجا باسكال وطول مغلق 1,345 مم. وتعتمد ملاءمتها على نظام الشاحنة القلابة الكامل، وليس على رقم الطراز وحده. أرسل رسومات التركيب والبيانات الهيدروليكية إلى HCIC لإجراء مراجعة خاصة بالمشروع.

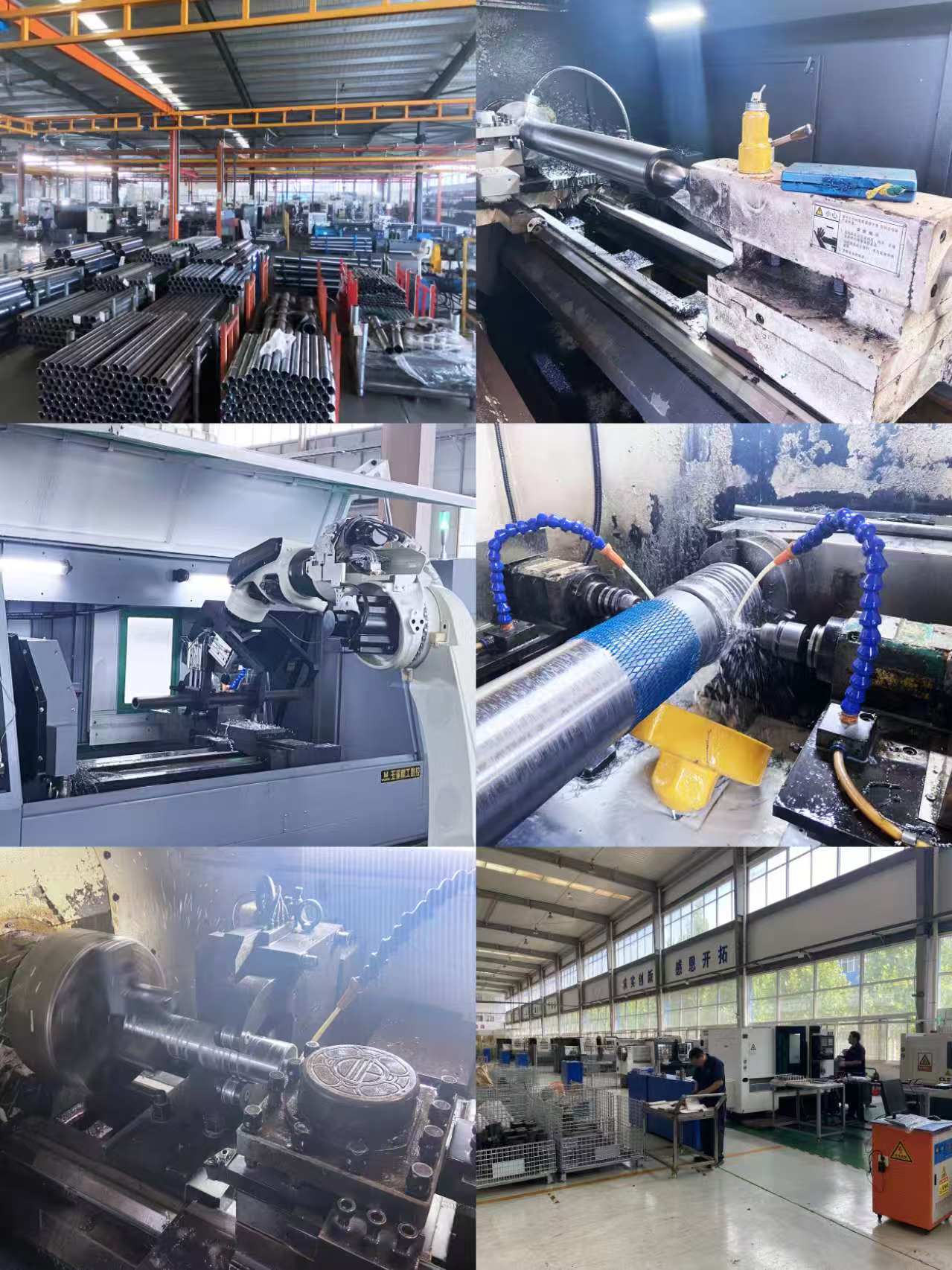

تقوم شركة HCIC بتطوير وتصنيع الأسطوانات الهيدروليكية ووحدات الطاقة لتطبيقات المركبات والتطبيقات الصناعية. تدعم HCIC استفسارات OEM والاستبدال باستخدام رسومات العملاء والقياسات ومتطلبات التطبيق كأساس للمراجعة الفنية.
طلب مراجعة عرض أسعار FE-4TG-E169*4280:
