يبلغ حجم صندوق أدوات المقطورة المصنوع من الألومنيوم HCATB 36.42 × 18.90 × 16.54 بوصة وهو مصمم لتخزين معدات المقطورة المنظمة ذات الإطار A.
Material:
الألومنيومDimension:
36.42 × 18.90 × 16.54 بوصةIntended mounting context:
مقطورة ذات إطارProduct status:
يمكن شراء صندوق الأدوات بشكل منفصلتم إدراج صندوق أدوات المقطورة المصنوع من الألومنيوم HCATB في كتالوج HCIC-2026 باعتباره صندوق أدوات من الألومنيوم لتخزين معدات المقطورة. إنه مخصص للمشترين الذين يحتاجون إلى حاوية مخصصة لملحقات المقطورة مثل وحدة الطاقة والمعدات المتعلقة بالبطارية والخراطيم الهيدروليكية وأدوات التحكم.
يسرد الكتالوج هيكلًا شبه منحرف للتثبيت على مقطورات ذات إطار A ويحدد صندوق الأدوات كعنصر يمكن شراؤه بشكل منفصل. وهذا يجعل HCATB مفيدًا لمصنعي المقطورات الذين يرغبون في تنظيم الملحقات الهيدروليكية والكهربائية دون وضع كل مكون مباشرة على الهيكل.
| المعلمة | قيمة الكتالوج |
|---|---|
| نموذج | HCATB |
| مادة | الألومنيوم |
| البعد | 36.42 × 18.90 × 16.54 بوصة |
| سياق التركيب المقصود | مقطورة ذات إطار |
| حالة المنتج | يمكن شراء صندوق الأدوات بشكل منفصل |
تم نسخ الأبعاد والمواد من كتالوج HCIC-2026 المرفق. تأكد من الرسم الحالي ومساحة الفتح وتفاصيل التثبيت على المقطورة قبل الطلب.

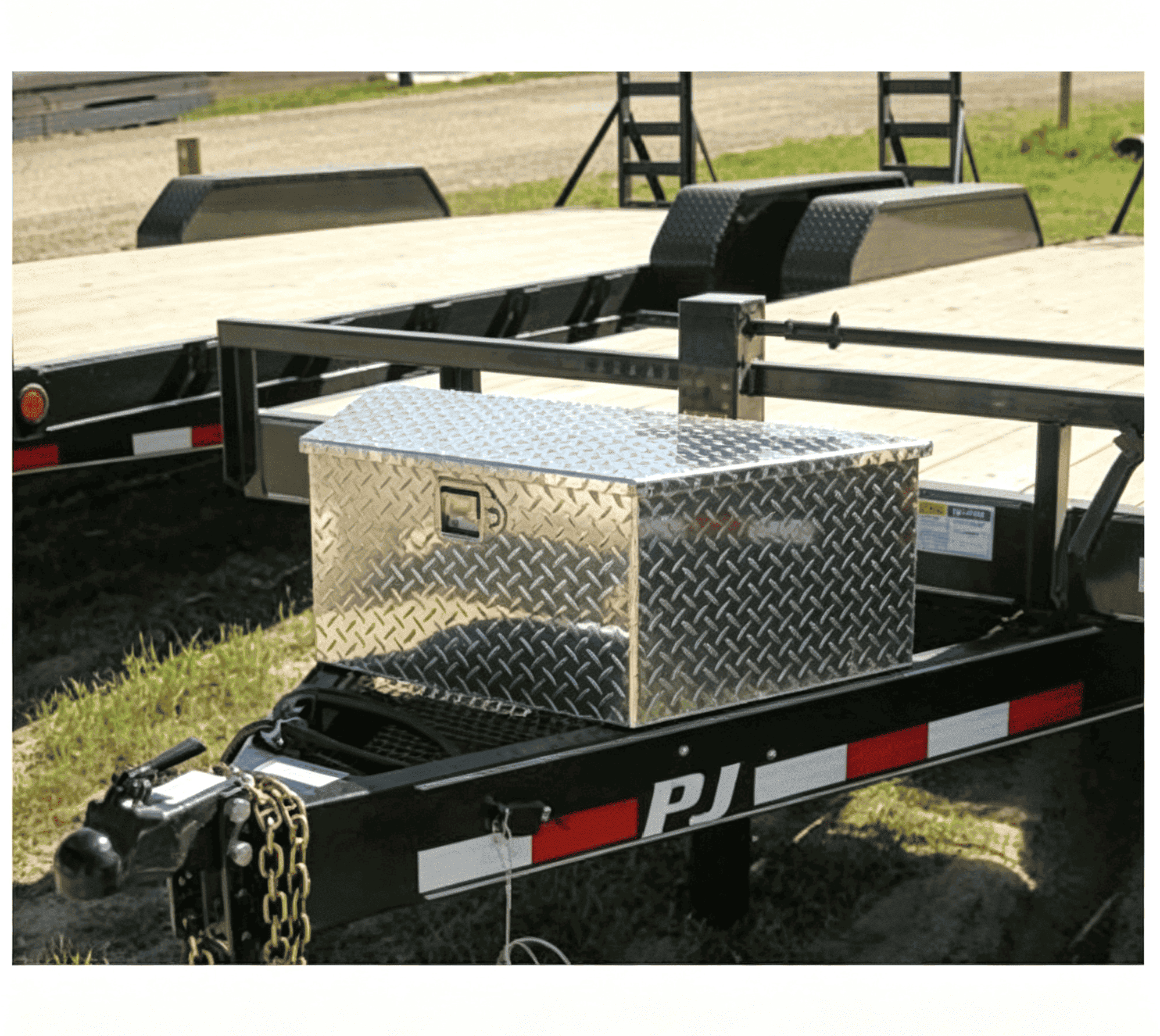

يجب أن يتناسب صندوق أدوات المقطورة ذو الإطار A مع الهيكل الأمامي المتوفر دون التدخل في قارنة التوصيل أو سلاسل الأمان أو موضع البطارية أو الوصول إلى الخدمة. يحدد وصف كتالوج HCATB هيكلًا شبه منحرف مصمم لتسهيل التثبيت على المقطورات ذات الإطار A.
لا يزال يتعين قياس المساحة المتاحة على المقطورة الفعلية. يمكن أن يؤدي عرض الإطار والأعضاء المتقاطعة وزاوية فتح الغطاء وموقع المكونات الهيدروليكية أو الكهربائية القريبة إلى تغيير موضع التثبيت العملي.
ولذلك يجب مراجعة صندوق أدوات المقطورة المصنوع من الألومنيوم HCATB كجزء من تخطيط المقطورة، ولا يتم التعامل معه كحاوية شاملة لكل تصميم على شكل حرف A.
يسرد الكتالوج المعدات المرتبطة بحل صندوق أدوات المقطورة، بما في ذلك وحدات الطاقة، وأدراج البطاريات، والمفاتيح الرئيسية، وأجهزة التحكم عن بعد اللاسلكية، وأجهزة الشحن، وكابلات البطاريات، والخرطوم الهيدروليكي. تصف هذه المراجع النظام البيئي الملحق الموضح في الكتالوج؛ يجب على المشتري تأكيد ما تم تضمينه في التكوين المطلوب.
يمكن أن يساعد صندوق الأدوات في الحفاظ على هذه المكونات في منطقة خدمة محددة، لكن الترتيب الداخلي لا يزال بحاجة إلى التخطيط. تحقق من طول الكابل ونصف قطر انحناء الخرطوم واحتياجات التهوية والوصول إلى البطارية والخلوص المطلوب لإزالة كل مكون أو فحصه.
لا تفترض أن كل ملحق معروض في الكتالوج يتم تضمينه تلقائيًا مع صندوق أدوات HCATB الذي تم شراؤه بشكل منفصل. اطلب فاتورة المواد المقترحة قبل الموافقة على الطلب.

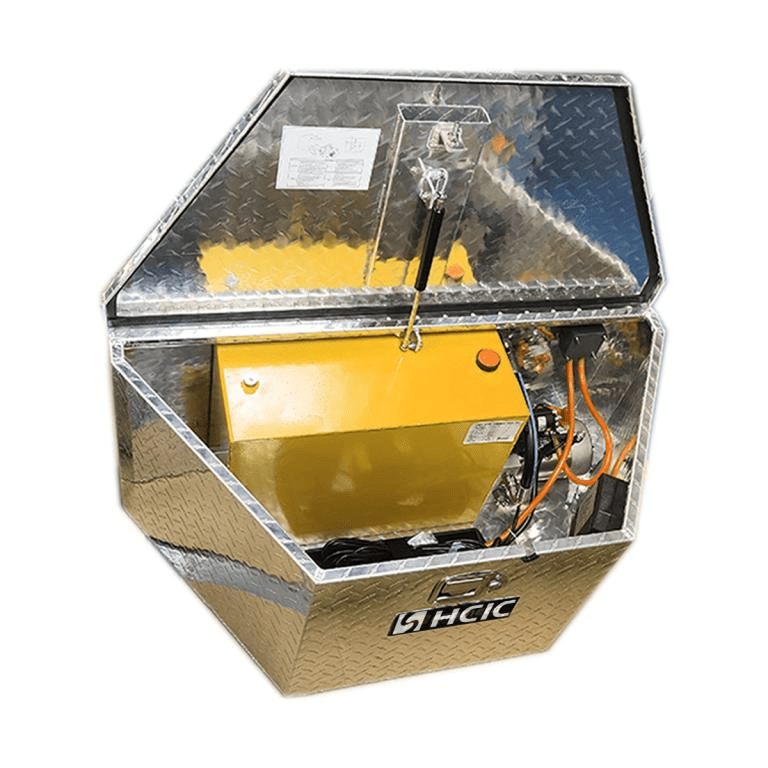

يذكر الكتالوج أن غطاء صندوق الأدوات مزود بنوابض غازية ويفتح بزاوية تهدف إلى دعم التشغيل المريح. في المقطورة، يجب أن يتمتع الغطاء بمساحة كافية من مركبة السحب والجدار الأمامي ومعدات السطح وأي مكونات قارنة مثبتة.
إن الوصول إلى الخدمة مهم بقدر أهمية حجم التخزين. قد يؤدي صندوق الأدوات الذي يمكنه حمل الجهاز ولكن لا يمكن فتحه بالكامل في الوضع المثبت إلى حدوث أعمال صيانة غير ضرورية. قبل الانتهاء من التخطيط، تحقق من مسار الغطاء والوصول باليد وتوجيه الكابل ومسار الإزالة لوحدة الطاقة أو علبة البطارية.
يفصل كتالوج HCIC بين خيارات صندوق الأدوات المصنوعة من الألومنيوم والمعدن. يتم تعريف نموذج HCATB على أنه من الألومنيوم. تشير نفس الصفحة أيضًا إلى أن التخصيص متاح للشكل والمادة والحجم.
يجب أن يعتمد التخصيص على رسم المقطورة الفعلي وقائمة المعدات. تأكد من أبعاد العلبة المطلوبة وفتحات الوصول ونقاط التثبيت وترتيب الغطاء واختيار المواد قبل الإنتاج. لا تتعامل مع أبعاد الكتالوج كبديل لتصميم خاص بالمشروع عندما يكون تخطيط المقطورة غير عادي.
يُعد صندوق أدوات المقطورة المصنوع من الألومنيوم HCATB مناسبًا لمصنعي المقطورات ذات الإطار A، وتكامل أنظمة القلب الهيدروليكية، والمشترين البديلين الذين يحتاجون إلى حاوية تخزين مخصصة مثبتة في الأمام. يمكن أخذها في الاعتبار بالنسبة للمقطورات القلابة وتخطيطات المقطورات الأخرى حيث تحتاج الملحقات الهيدروليكية والكهربائية إلى منطقة تثبيت محددة.
تعتمد الملاءمة النهائية على إطار المقطورة والمساحة الأمامية المتوفرة وأبعاد الملحقات والتعرض البيئي وطريقة التثبيت المحددة. لا يحدد الكتالوج تصنيفًا عالميًا للحمل أو تصنيفًا لمقاومة الطقس أو شهادة أو قيمة عمر الخدمة لـ HCATB.
للاستفسار عن HCATB، قم بتوفير:
تسمح هذه المعلومات بمراجعة ترتيب العلبة والملحقات معًا بدلاً من التعامل مع صندوق الأدوات كجزء معزول.
يوفر صندوق أدوات المقطورة المصنوع من الألومنيوم HCATB خيار كتالوج محدد لتنظيم معدات المقطورة حول تخطيط الإطار A. إن أبعادها المدرجة 36.42 × 18.90 × 16.54 بوصة، وبنية الألومنيوم وسياق التثبيت شبه المنحرف تمنح المشترين نقطة انطلاق عملية لتخطيط تخطيط المقطورة.
للحصول على عرض أسعار دقيق، أرسل رسم الإطار A وقائمة المعدات المخزنة وقياسات التخليص إلى HCIC. تأكد مما إذا كان صندوق الأدوات مطلوبًا بشكل منفصل أو كجزء من مجموعة ملحقات المقطورة الأوسع.
تقوم شركة HCIC بتطوير وتصنيع المنتجات الهيدروليكية وحلول المقطورات ذات الصلة لتطبيقات المركبات والتطبيقات الصناعية. بالنسبة لمشروع HCATB، يمكن لشركة HCIC مراجعة تخطيط المقطورة وترتيب المعدات ومتطلبات التخصيص قبل عرض الأسعار.
اطلب مراجعة صندوق أدوات المقطورة المصنوعة من الألومنيوم HCATB:
