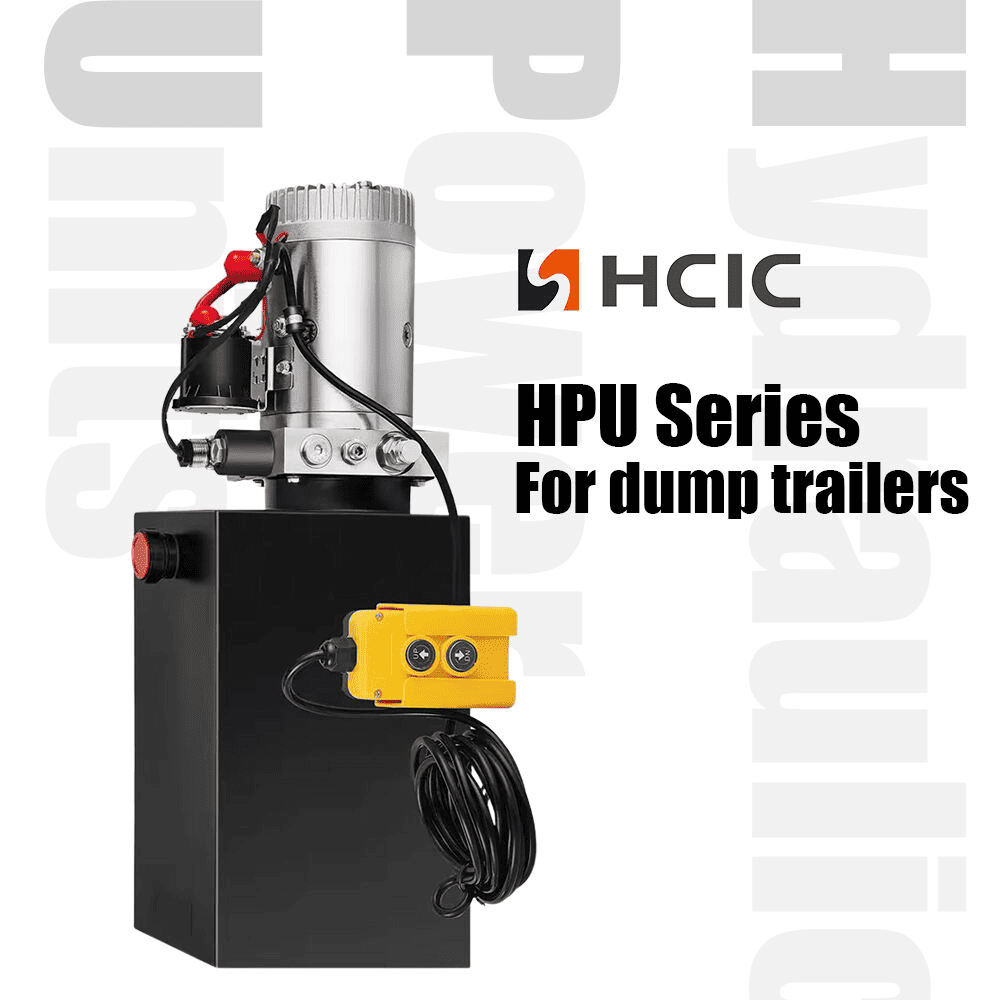

توفر وحدة الطاقة الهيدروليكية مزدوجة المفعول HCPGD للمقطورات القلابة تدفقًا يبلغ 1.2 جالونًا في الدقيقة، وضغطًا يبلغ 3000 رطل لكل بوصة مربعة، وخزانًا سعة 6 جالونًا للأنظمة الهيدروليكية للمقطورات القلابة.
Product type:
وحدة الطاقة الهيدروليكية مزدوجة الفعلFlow rate:
1.2 جالون في الدقيقةPort size:
ساي #6Tank size:
6 جالونوحدة الطاقة الهيدروليكية مزدوجة المفعول HCPGD للمقطورات القلابة. يحدد الكتالوج معدل تدفق يبلغ 1.2 جالونًا في الدقيقة، وخزانًا سعة 6 جالونًا، ومعدل ضغط يبلغ 3000 رطل لكل بوصة مربعة، ومنافذ SAE #6. تم تصميم ترتيب الصمام ذو 4 اتجاهات و3 أوضاع الذي يعمل بملف لولبي للدوائر الهيدروليكية التي تحتاج إلى حركة مدعومة في كلا الاتجاهين.
بالنسبة إلى صانع المقطورات أو فريق صيانة الأسطول، فإن النقطة المهمة ليست مجرد حجم المحرك والخزان. يجب أن تتوافق وحدة HPU مع الأسطوانة والإمدادات الكهربائية المتوفرة والزيت الهيدروليكي وتصميم الخرطوم والحركة المطلوبة. تشرح هذه المقالة ما تعنيه مواصفات HCPGD وما هي المعلومات التي يجب تأكيدها قبل الطلب.
تقوم وحدة الطاقة الهيدروليكية بتحويل الطاقة الكهربائية إلى تدفق وضغط هيدروليكي. تقوم المضخة بإرسال الزيت إلى الجانب المحدد من الأسطوانة مزدوجة الفعل. عندما يغير الصمام موضعه، تعمل الدائرة على عكس تدفق الزيت حتى تتمكن الأسطوانة من التمدد والانكماش تحت الطاقة الهيدروليكية.
وبالتالي فإن وحدة الطاقة الهيدروليكية مزدوجة المفعول HCPGD مناسبة لتصميم مقطورة التفريغ التي تحتاج إلى وظيفة تمديد مدعومة بالطاقة ووظيفة سحب كهربائية. لا تزال الحركة الدقيقة تعتمد على حجم الأسطوانة والحمل وإعدادات التنفيس وحجم الخرطوم ودائرة التحكم. ينبغي اختيار وحدة HPU كجزء من النظام الهيدروليكي الكامل وليس كمكون معزول.
| غرض | مواصفات الكتالوج |
|---|---|
| نموذج | HCPGD |
| نوع المنتج | وحدة طاقة هيدروليكية مزدوجة المفعول |
| التطبيق مدرج في الكتالوج | تفريغ مقطورة |
| معدل التدفق | 1.2 جالون في الدقيقة |
| حجم المنفذ | ساي #6 |
| حجم الخزان | 6 جالون |
| ضغط | 3,000 رطل لكل بوصة مربعة |
| الصمامات | تعمل بالملف اللولبي؛ 4 اتجاهات، 3 أوضاع |
هذه هي قيم HCPGD المنشورة في كتالوج HCIC-2026. لا يوفر الكتالوج تيارًا كاملاً للمحرك أو سعة البطارية أو دورة العمل أو إعداد صمام التنفيس أو مخطط أسلاك وحدة التحكم لهذا الطراز. ويجب تأكيد هذه التفاصيل وفقًا لمتطلبات المشروع قبل الموافقة على الإنتاج.
يوفر الصمام رباعي الاتجاهات وثلاثي المواضع لوحدة الطاقة هيكلًا للتحكم في الاتجاه لمشغل هيدروليكي مزدوج الفعل. يمكن لأحد منافذ العمل توجيه الزيت لتمديد الأسطوانة بينما يقوم الآخر بإرجاع الزيت إلى الخزان. في الأمر المعاكس، ينعكس مسار التدفق.
الموضع المركزي هو أحد تفاصيل التصميم التي يجب تأكيدها من خلال مواصفات الدائرة والصمام النهائية. إنه يؤثر على كيفية تصرف المشغل عند تحرير الأمر الكهربائي. يجب ألا تفترض الشركة المصنعة للمقطورة الحالة المركزية دون مراجعة المخطط الهيدروليكي ومتطلبات التحكم في الحمل وطريقة الإنزال الآمنة.
يجب أيضًا فحص اتصال منفذ SAE #6 وفقًا للخرطوم والمحول ومعيار التركيب المحدد. إن التحديد الصحيح للخيط وممارسة الختم أمر مهم لأن تسرب اتصال صغير يمكن أن يؤدي إلى إدخال الهواء وفقدان الزيت وجعل حركة المقطورة غير متسقة.
تم إدراج HCPGD بخزان سعة 6 جالون. يوفر حجم الخزان مكانًا لإعادة الزيت ويساعد النظام على إدارة حجم الزيت الذي تحتاجه الأسطوانة. لا يتم تحديد حجم الخزان المطلوب بواسطة تجويف الأسطوانة وحده. يعتمد ذلك أيضًا على شوط الأسطوانة وحجم القضيب وترتيب الدائرة وحجم الخرطوم ومستوى الزيت ومساحة التثبيت المتاحة ودورة التشغيل.
يجب تركيب الخزان بشكل آمن ووضعه بحيث يظل خط الشفط ومسار العودة والوصول إلى الخدمة عمليًا. قبل الطلب، يجب على القائم بالتركيب التأكد من أبعاد الخزان الفعلية، واتجاه التركيب، وترتيب الحشو والمتنفس، ومستوى الزيت القابل للاستخدام مع HCIC.
يسرد الكتالوج 1.2 جالونًا في الدقيقة لـ HCPGD و3000 رطل لكل بوصة مربعة لمواصفات الضغط. لا ينبغي تحويل هذه القيم مباشرة إلى وقت رفع المقطورة أو قدرة الرفع المضمونة. تعتمد السرعة الفعلية على حجم الأسطوانة والحمل. يعتمد ضغط العمل الفعلي على القوة المطلوبة والهندسة الميكانيكية والاحتكاك والتقييد وحماية الإغاثة.
الفحص الأول البسيط هو مقارنة حجم الأسطوانة المطلوب بالتدفق المتاح. تحتاج الأسطوانة الأكبر حجمًا إلى كمية أكبر من الزيت لإكمال نفس الشوط، لذا فإن حركتها عادةً ما تستغرق وقتًا أطول عند نفس معدل التدفق. يجب على مصمم النظام أيضًا أن يأخذ في الاعتبار التدفق الراجع من جانب القضيب للأسطوانة مزدوجة الفعل، وطول الخرطوم ولزوجة الزيت الهيدروليكي المعتمدة على درجة الحرارة.
إن قيمة كتالوج 3000 رطل لكل بوصة مربعة هي حد تصميم النظام الذي يجب فحصه مقابل الأسطوانة والخراطيم والتجهيزات ومكونات التحكم. لا ينبغي التعامل مع هذا الأمر على أنه وعد بأن كل مقطورة ستعمل عند هذا الضغط بشكل مستمر.
قبل تركيب وحدة الطاقة الهيدروليكية مزدوجة المفعول HCPGD، تأكد من النقاط التالية:
1. توافق الاسطوانة:تأكد من أن المشغل المتصل مزدوج المفعول ومن تحديد كلا المنفذين بشكل صحيح.
2. الإمدادات الكهربائية:تأكد من الجهد الكهربي والطلب الحالي وحماية المصهر وحجم الكابل وتوافق مفتاح التحكم.
3. التوصيلات الهيدروليكية:قم بمطابقة منافذ SAE #6 بالخراطيم والمحولات الصحيحة. حافظ على نظافة مسارات الشفط والعودة.
4. موقف الخزان:اترك مساحة كافية للتعبئة والفحص والتنظيف والخدمة المستقبلية.
5. حماية الضغط:تأكد من ترتيب صمام التنفيس والضغط الآمن للدائرة الكاملة.
6. التحكم في الحمل:راجع كيفية حمل جسم التفريغ وخفضه في حالة انقطاع الطاقة الكهربائية.
7. إزالة الهواء:املأ بالزيت المعتمد، وقم بتصريف الدائرة وفقًا لتصميم النظام وتحقق من مستوى الخزان بعد عدة دورات خاضعة للرقابة.
يجب أن تتلقى HCIC تخطيط المقطورة وبيانات الأسطوانة وجهد الإمداد المطلوب والتخطيط الهيدروليكي قبل الموافقة على التكوين النهائي.
الضغط لا يحدد أداء النظام بالكامل. يجب النظر في قوة الأسطوانة والرافعة الميكانيكية ومتطلبات التدفق معًا.
تتعلق قيمة 1.2 جالون في الدقيقة بتدفق الزيت، وليس مباشرة بالكتلة التي يمكن للمقطورة رفعها. تعتمد سعة الحمولة على هيكل الأسطوانة والمقطورة بالإضافة إلى الدائرة الهيدروليكية.
يحتاج النظام مزدوج الفعل إلى التوجيه الصحيح على جانبي المشغل. قد يؤدي التحديد غير الصحيح للخرطوم إلى تحرك الأسطوانة في الاتجاه الخاطئ أو الفشل في التراجع على النحو المنشود.
يجب أن يكون الصمام رباعي الاتجاهات وثلاثي المواضع مطابقًا للسلوك المحايد المطلوب وترتيبات خفض آمنة.
للحصول على عرض أسعار وحدة الطاقة الهيدروليكية مزدوجة الفعل HCPGD، قم بتوفير ما يلي:
نوع المقطورة والتطبيق المقصود
تسمح هذه المعلومات بفحص تكوين HPU مقابل نظام المقطورة الكامل بدلاً من الاقتباس من رقم واحد فقط.
هل HCPGD أحادي المفعول أم مزدوج المفعول؟
يسرد كتالوج HCIC-2026 HCPGD كوحدة طاقة هيدروليكية مزدوجة الفعل.
ما هو معدل التدفق المدرج في HCPGD؟
يسرد الكتالوج معدل تدفق يبلغ 1.2 جالونًا في الدقيقة.
ما هو حجم الخزان الذي يستخدمه HCPGD؟
يسرد الكتالوج خزان سعة 6 جالون.
ما هو حجم المنفذ المحدد؟
يسرد الكتالوج حجم المنفذ SAE #6.
هل يؤكد الكتالوج كل التفاصيل الكهربائية؟
لا. لا يوفر جدول النموذج تيارًا كاملاً للمحرك أو مخططًا للأسلاك أو مواصفات دورة العمل. يجب تأكيد هذه النقاط للمقطورة المقصودة.
إن وحدة الطاقة الهيدروليكية مزدوجة المفعول HCPGD هي خيار HPU محدد لمقطورة التفريغ مع بيانات التدفق والخزان والضغط والصمام المدرجة في الكتالوج. للحصول على عرض أسعار موثوق، أرسل إلى HCIC مواصفات الأسطوانة والإمدادات الكهربائية والتخطيط الهيدروليكي وقيود التثبيت.
يمكن لـ HCIC بعد ذلك مراجعة ما إذا كان تكوين HCPGD يطابق التطبيق الكامل وتحديد أي تفاصيل خاصة بالمشروع تتطلب تأكيدًا قبل الإنتاج.
