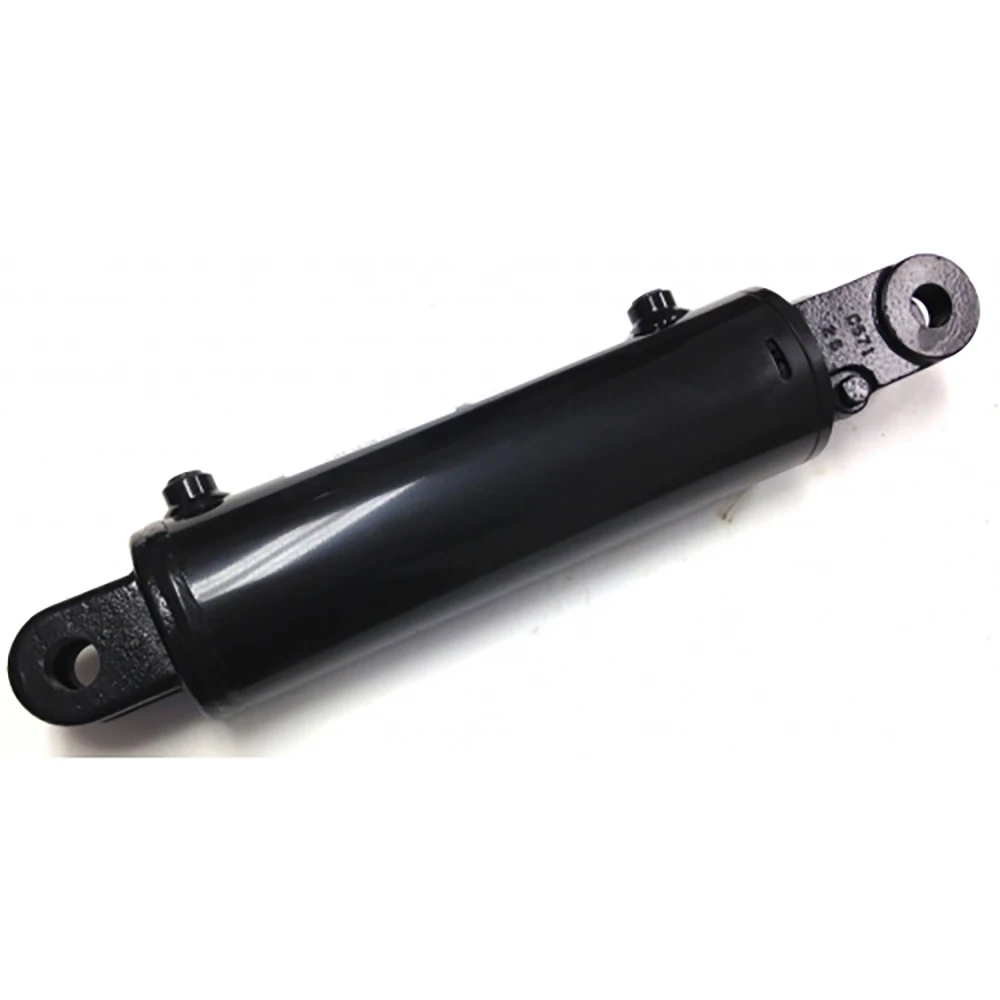

اسطوانة هيدروليكية للحاصدة

1. تعريف المنتج وسيناريوهات التطبيق

1.1 تعريف المنتج

نقوم بتصنيع أسطوانات هيدروليكية مخصصة لجميع أنواع آلات الحصاد، بما في ذلك الحصادات وحصادات الذرة والأرز. تعمل هذه المكونات على تحويل الطاقة الهيدروليكية إلى حركة في خط مستقيم، كما أنها مصنوعة بما يكفي من القوة للتعامل مع ظروف العمل القاسية في المزارع. إنه يحول الضغط الهيدروليكي إلى قوة ميكانيكية خطية لدفع الأجزاء المتحركة المهمة في آلة الحصاد.

على عكس الأسطوانات الصناعية ذات الأغراض العامة، فقد تم تصميمها للتعامل مع الاهتزازات العالية والغبار الثقيل والطين والتقلبات الكبيرة في درجات الحرارة والتشغيل المستمر لساعات طويلة في حقول المزرعة. الخصائص الأساسية: حركة مستقرة منخفضة السرعة، ومقاومة قوية للصدمات، وختم موثوق، وعمر تعب طويل.

1.2 سيناريوهات التطبيق

تتوافق هذه الأسطوانة الهيدروليكية تمامًا مع نماذج الحصاد السائدة للمزارع التجارية واسعة النطاق في أمريكا الشمالية وأوروبا وأستراليا وجنوب شرق آسيا، وتتكيف مع عمليات الحصاد الآلية المحلية ذات المساحة الكبيرة:

المواقف النموذجية:

• اسطوانة رفع الرأس:يتم تطبيقه على حصاد الحبوب في المزارع المسطحة الشاسعة في الولايات المتحدة وكندا وأستراليا. إنه يضبط ارتفاع القطع بمرونة للتكيف مع أرض الحقل غير المستوية وارتفاعات نمو المحاصيل المختلفة، مما يقلل من فقدان الحبوب أثناء الحصاد المستمر على نطاق واسع.
• اسطوانة تعديل البكرة:مناسب لسيناريوهات حصاد القمح والشعير الأوروبي، مما يعمل على تحسين زاوية تغذية المحاصيل لحل انسداد التغذية الناجم عن زراعة المحاصيل الكثيفة في الأراضي الزراعية ذات الإنتاجية العالية في الخارج.
• اسطوانة تفريغ خزان الحبوب:مصمم للحصادات ذات السعة الكبيرة المستخدمة في مزارع الذرة وفول الصويا الأمريكية، مما يدعم عمليات التفريغ المتكررة عالية السرعة لتحسين كفاءة الحصاد الإجمالية للأراضي الزراعية ذات المساحة الكبيرة.
• اسطوانة تعديل فجوة الدرس:التكيف مع حصاد المحاصيل المتنوعة في مناطق الزراعة الأوروبية المختلطة، وتعديل خلوص الدرس للقمح والأرز والذرة وفول الصويا لتلبية احتياجات الحصاد المحلية المتعددة المحاصيل.
• اسطوانة تسوية الهيكل:يستخدم على نطاق واسع في الأراضي الزراعية الجبلية في جنوب أوروبا وجنوب شرق آسيا، مما يحافظ على ثبات الحصادات في الحقول المنحدرة ويضمن التشغيل العادي في التضاريس الخارجية المعقدة.

2. معلمات المواصفات الفنية

2.1 جدول المعلمات

3. عملية المواد والتصنيع

3.1 المواد الرئيسية

• أسطوانة الأسطوانة: 27SiMn أو 45# أنابيب فولاذية غير ملحومة (GB/T 8713-2018). قوة شد عالية، قابلية لحام جيدة، مقاومة للضغط تصل إلى 40 ميجا باسكال.
• قضيب المكبس: 45Cr / 40Cr من سبائك الصلب متوسطة الكربون.
• مروي + مقسى (HRC 28–34) من أجل المتانة ومقاومة الصدمات.
• o طلاء الكروم الصلب للسطح (25-30 ميكرومتر)، الجهد العالي ≥800، مضاد للصدأ، مضاد للتآكل، مقاوم للطين.
• المكبس وجلبة التوجيه: حديد زهر + حديد مطاوع، مقاوم للاهتراء، ملائم بشكل جيد مع موانع التسرب.
• مجموعة الختم: أختام مركبة مستوردة: الختم الرئيسي FKM + ختم الغبار HNBR + حلقة التآكل PTFE. يقاوم درجات الحرارة المرتفعة والمياه الموحلة والتردد المتكرر.

3.2 العمليات الرئيسية

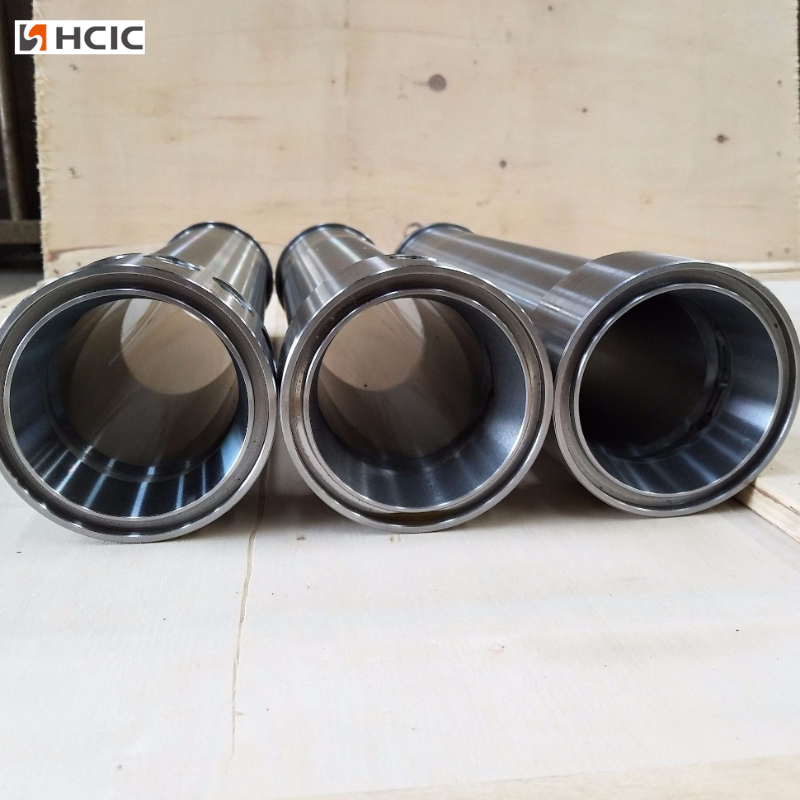

1. برميل شحذ الداخلية:شحذ دقيق حتى Ra ≥0.4 μm، سطح المرآة، احتكاك منخفض، عدم تسرب الزيت، عمر ختم طويل.

2.قضيب الطحن والطلاء بالكروم الصلب:يضمن الطحن باستخدام الحاسب الآلي الاستقامة ≥0.1 مم/م؛ خط طلاء الكروم الأوتوماتيكي للحصول على سماكة والتصاق موحدين.

3. اللحام:لحام ثاني أكسيد الكربون كامل الاختراق على الأغطية الطرفية والشقوق؛ الاختبار غير المدمر (UT/MT) للحامات الحرجة.

4. التجميع والاختبار:

• تجميع غرف الأبحاث لتجنب دخول الغبار إلى
• اختبار الضغط بنسبة 100%: 31.5 ميجاباسكال يحافظ على الضغط لمدة 3-5 دقائق، بدون تسرب، بدون تشوه دائم.

5. المعالجة السطحية:السفع بالخردق + طلاء مضاد للتآكل مكون من مكونين، مقاومة لرذاذ الملح ≥500 ساعة، مناسبة للاستخدام في المزرعة الخارجية على المدى الطويل.

4. أمثلة على تطبيقات الصناعة

الحالة 1 - حصادة القمح/الأرز

• الأسطوانة: 50/25-250 مم مزدوجة المفعول لرفع الرأس؛ 63/32-400 ملم لتفريغ خزان الحبوب.
• حالة العمل: 12-14 ساعة/يوم من التشغيل المستمر خلال موسم الحصاد؛ درجة الحرارة المحيطة 35-40 درجة مئوية، غبار كثيف، مياه موحلة في بعض الأحيان.
• الأداء: رفع مستقر، لا يوجد عالق؛ معدل التسرب <0.5% في 1000 ساعة؛ يقلل بشكل فعال من فقدان الحصاد إلى ≥2%.

الحالة 2 - حصادة الذرة

• الأسطوانة: 63/32-320 مم لرفع الرأس؛ 50/25-200 ملم لآلية تفريغ الأذن.
• حالة العمل: تأثير متكرر، اهتزاز عالي، حطام ساق الذرة المغبر، درجة حرارة تصل إلى -15 درجة مئوية في أوائل الربيع.
• الأداء: يتحمل حمل الصدمات بمعدل 2-3× الضغط المقدر؛ أداء منخفض البداية جيد؛ يصل عمر الخدمة إلى 3500-4500 ساعة في ظل الصيانة العادية.

الحالة 3 - حصادة التلال الصغيرة

• الأسطوانة: أسطوانة مدمجة مزدوجة الفعل مقاس 40/20-150 مم لتسوية الجسم والتحكم في الرأس.
• حالة العمل: حقل ضيق، انعطاف متكرر، طرق موحلة، رطوبة عالية على مدار العام.
• الأداء: حجم صغير، عمل مرن؛ الختم الجيد في البيئة الرطبة/الموحلة؛ سهولة الصيانة في الموقع.

5. الأسئلة الشائعة

(1) س: هل هذه الاسطوانة الهيدروليكية مناسبة لجميع ماركات الحصادات؟

ج: النماذج القياسية تناسب معظم الحصادات السائدة. نحن ندعم أيضًا الحجم المخصص وأبعاد التثبيت للمعدات الخاصة.

(2) س: ما هي مدة الخدمة في ظل الاستخدام العادي؟

ج: في ظل ظروف العمل القياسية، يمكن أن تصل مدة الخدمة العادية إلى أكثر من 2000 ساعة عمل. يمكن أن يؤدي استبدال الزيت وتنظيفه بشكل منتظم إلى إطالة عمر الخدمة.

(3) س: ماذا أفعل إذا حدث تسرب للزيت أثناء الاستخدام؟

ج: يحدث تسرب الزيت في الغالب بسبب تقدم السن أو تلف حلقات الختم. ما عليك سوى استبدال مجموعة الختم المطابقة، دون الحاجة إلى تغيير الأسطوانة بأكملها.

(4) س: هل يمكن أن تعمل بشكل طبيعي في فصل الشتاء ذو ​​درجة الحرارة المنخفضة؟

ج: نعم. تم اختبار المنتج لمقاومة درجات الحرارة المنخفضة في حدود -20 درجة مئوية. يوصى باستخدام الزيت الهيدروليكي ذو درجة الحرارة المنخفضة في المناطق الباردة للحصول على أداء أفضل.
