أسطوانة ذراع هيدروليكية عالية الأداء HCIC لشاحنات مضخة الخرسانة ورافعات الشاحنات. تتحمل 50 مم - 450 مم، السكتة الدماغية تصل إلى 8000 مم. مصممة لتحقيق الاستقرار والسلامة في البناء الثقيل.
Bore Diameter:
50 ملم - 450 ملمRod Diameter:
32 ملم - 280 ملمMaximum Stroke:
ما يصل إلى 8000 ملمRated Pressure:
25 ميجا باسكال - 35 ميجا باسكالCylinder Material:
ST52-3 / 45# فولاذ / 20# فولاذPiston Rod Treatment:
مطلي بالكروم الصلب / نيتريد QPQأسطوانات الركائز الهيدروليكية HCIC مصنوعة خصيصًا لشاحنات المضخات والرافعات المتنقلة. بفضل التجويف الذي يبلغ 50-450 مم ومقاومة الضغط العالي، فإنها توفر دعمًا ثابتًا للحمل. تضمن القضبان الصلبة والأختام المتميزة أداءً متينًا وخاليًا من الانجراف في مواقع البناء القاسية.
في عالم البناء الثقيل، لا يعد الاستقرار مجرد ميزة، بل هو متطلب لإنقاذ الحياة. عندما تقوم شاحنة مضخة الخرسانة بتمديد ذراعها لأكثر من 50 مترًا، تكون القوى الجانبية على الهيكل هائلة. إن أسطوانة الذراع الهيدروليكية هي المكون الأساسي الذي يحمل هذا الحمل، مما يؤدي إلى تثبيت الماكينة على الأرض ومنع الانقلابات الكارثية.
في HCIC، نحن متخصصون في "الثلاثة الكبار" من المكونات الهيدروليكية لشاحنات المضخة: أسطوانات ذراع الرافعة، وأسطوانات الضخ، وأسطوانات الركائز. تم تصميم أسطوانة ذراع الامتداد الهيدروليكي لدينا لتوفير الصلابة المطلقة تحت الأحمال الثابتة ذات الحمولة العالية، مما يضمن قدرة المشغلين لديك على العمل بثقة في أي موقع عمل.
تمثل هذه المعلمات نطاق التصنيع لسلسلة الآلات الهندسية لدينا، والتي تم التحقق منها وفقًا للمعايير الفنية HCIC 2026:
| المعلمة | نطاق المواصفات |
|---|---|
| قطر تتحمل | 50 ملم - 450 ملم |
| قطر القضيب | 32 ملم - 280 ملم |
| الحد الأقصى للسكتة الدماغية | ما يصل إلى 8000 ملم |
| الضغط المقدر | 25 ميجا باسكال - 35 ميجا باسكال |
| مادة الاسطوانة | ST52-3 / 45# فولاذ / 20# فولاذ |
| معالجة قضيب المكبس | مطلي بالكروم الصلب / نيتريد QPQ |

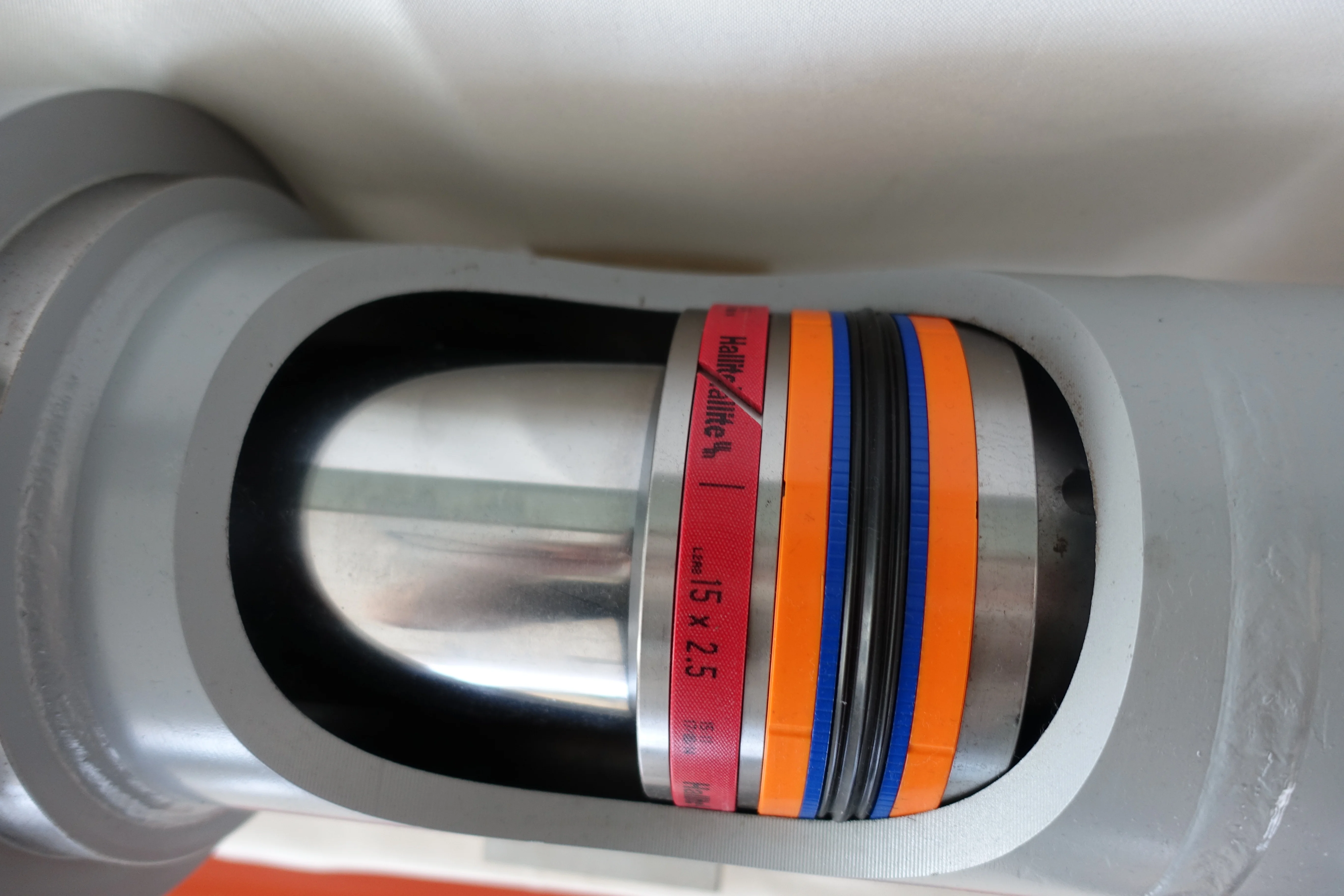

| حزمة الختم | البولي يوريثين عالي الضغط (مكافئ الهاليت/باركر) |
يسمح نطاق التجويف الواسع (الذي يصل إلى 450 مم) بمطابقة أسطوانة الركيزة الهيدروليكية الخاصة بنا مع المعدات التي تتراوح من الرافعات الصغيرة المثبتة على الشاحنات إلى أكبر شاحنات مضخة الخرسانة في الصناعة.
الفشل الأكثر خطورة لذراع الامتداد هو "الانجراف" - حيث تتراجع الأسطوانة ببطء تحت الحمل. ولمنع حدوث ذلك، تم تصميم كل **أسطوانة ذراع مداد هيدروليكية** نقوم بتصنيعها لتتكامل بشكل مثالي مع صمامات عدم الرجوع التي يتم تشغيلها بشكل تجريبي أو صمامات الموازنة. يؤدي هذا إلى إنشاء قفل هيدروليكي زائد عن الحاجة، مما يضمن بقاء الدعامة في المكان الذي ضبطه فيه المشغل طوال مدة الصب.
تعمل الركائز في الأوساخ والطين وبقع الخرسانة في موقع البناء. تخضع قضبان المكبس لدينا لعملية معالجة صارمة:
- تصلب الحث:لمقاومة التأثير الميكانيكي الناتج عن الحطام المتطاير.
- طلاء الكروم الصلب:طلاء 30-50 ميكرون لمقاومة التآكل الفائقة.
- مقاومة التآكل:تم اختبار رش الملح وفقًا لمعايير ASTM B117 لضمان المتانة طويلة الأمد في البيئات الخارجية.

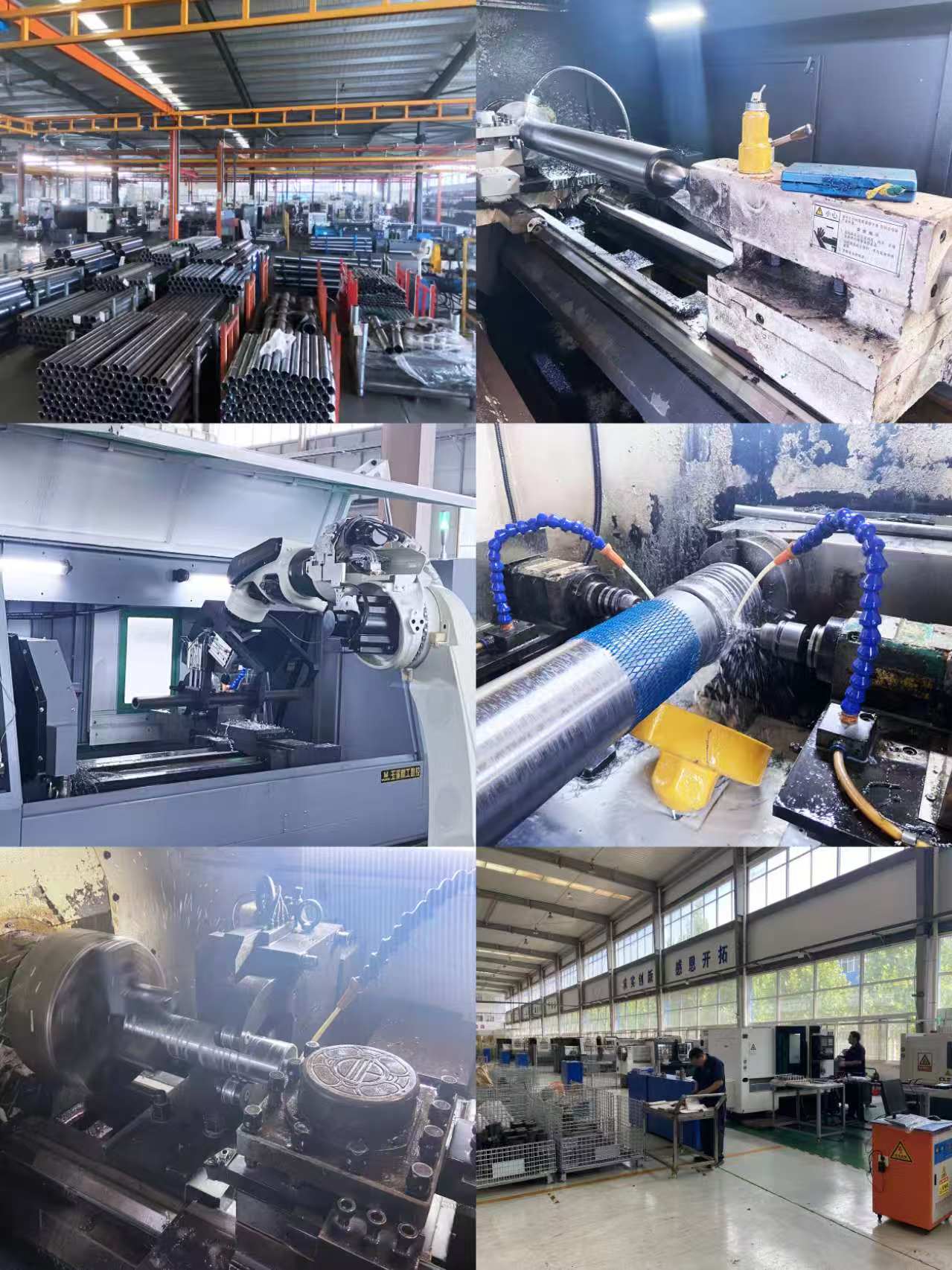

نحن نستخدم اللحام الآلي الآلي لضمان اختراق عروات ومنافذ التثبيت بنسبة 100%. تم شحذ التصميمات الداخلية للبرميل إلى درجة نهائية تبلغ 0.2-0.4 ميكرومتر Ra، مما يقلل الاحتكاك الداخلي وتراكم الحرارة أثناء النشر.
- شاحنات مضخة الخرسانة:أنظمة الركائز الأمامية والخلفية لتحقيق الاستقرار أثناء الضخ.
- الرافعات المثبتة على الشاحنات:أرجل النشر السريع للتعامل مع الأحمال.
-منصات العمل الجوية:رافعات تثبيت لمركبات الصيانة على ارتفاعات عالية.
- منصات الحفر:أسطوانات التسوية لمنصات الحفر المتنقلة.
تأسست شركة HCIC في عام 1998 في جينان، شاندونغ، وقد نمت لتصبح شركة رائدة عالميًا في مجال الحلول الهيدروليكية. مع ثلاثة مصانع متخصصة وفريق متخصص يضم أكثر من 300 متخصص، فإننا نتحكم في عملية التصنيع بأكملها. بدءًا من اختيار الفولاذ الخام وحتى اختبار الضغط النهائي بمقدار 1.5 مرة، نضمن أن كل **أسطوانة مداد هيدروليكية** تخرج من مصنعنا جاهزة لأصعب مواقع العمل في العالم.
