قم بمراجعة أبعاد الكتالوج للرافعة الكهربائية للطراز 520 وتحقق من مساحة الإطار وهندسة التركيب وتخليص الخدمة قبل مشروع مقطورة التفريغ.
الرافعة الكهربائية موديل 520 عبارة عن مكون رفع مدمج مدرج في كتالوج الرافعات الكهربائية الأمريكية المرفق. بالنسبة إلى صانع المقطورة القلابة أو المشتري البديل، فإن السؤال الأول ليس مجرد ما إذا كانت الرافعة يمكنها الرفع أم لا. يتعلق الأمر بما إذا كانت الرافعة تناسب مساحة الإطار المتوفرة والترتيب المحوري ومسار الحركة.

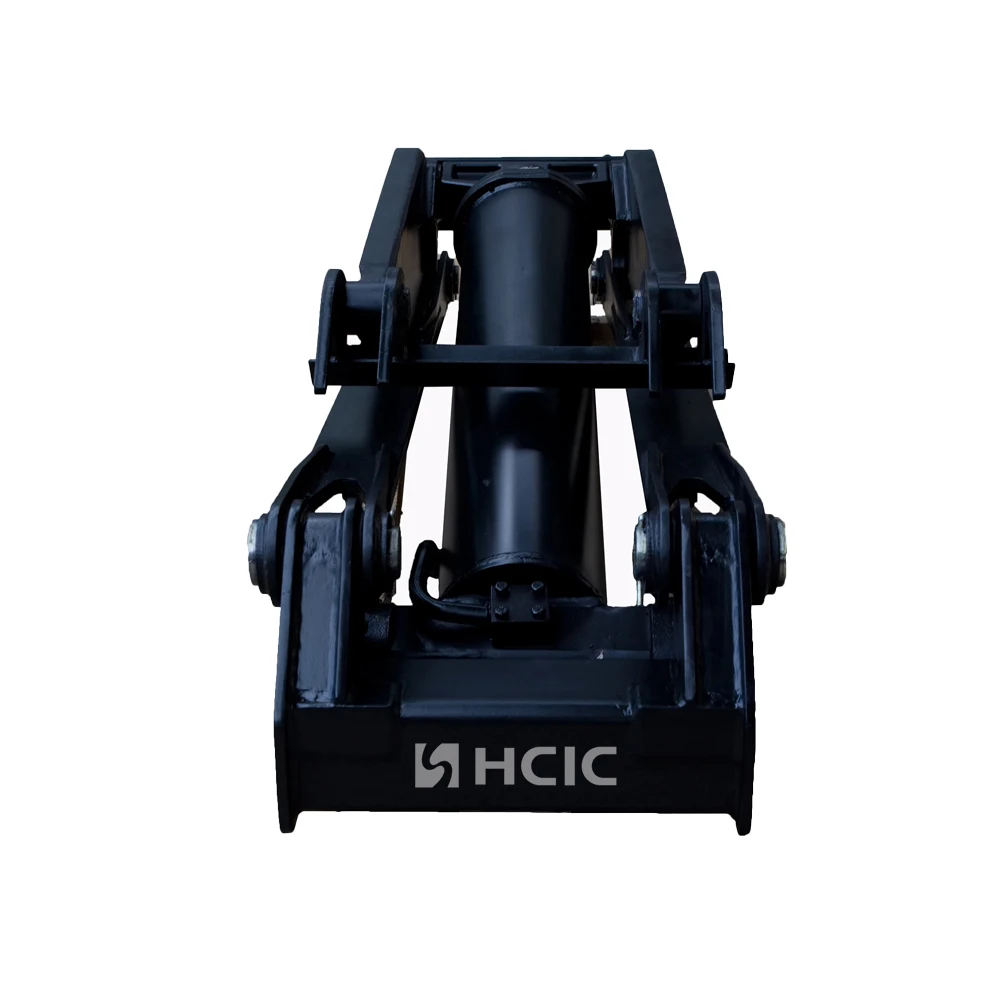

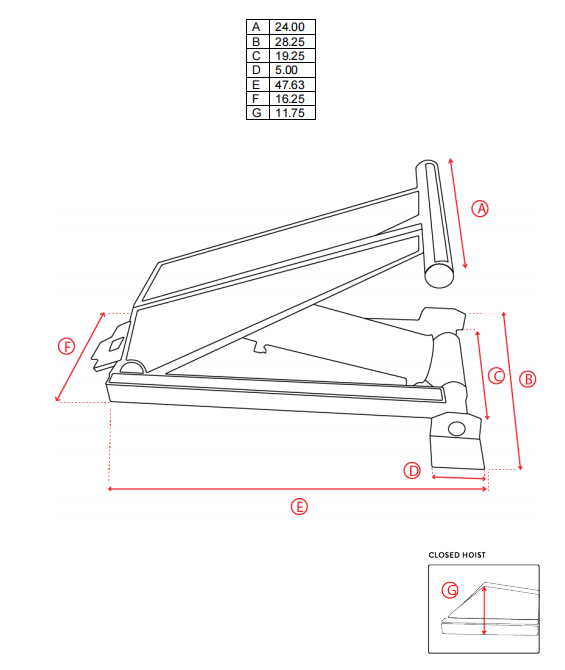

توفر صفحة النموذج 520 سبعة مراجع للأبعاد، من A إلى G. توفر هذه الأبعاد نقطة بداية هندسية لفحص غلاف التثبيت قبل الانتهاء من هيكل المقطورة والدائرة الهيدروليكية وتفاصيل التثبيت.
| المعلمة | قيمة الكتالوج |
|---|---|
| نموذج | 520 |
| فئة المنتج | رافعة الطاقة |
| البعد أ | 24.00 بوصة |
| البعد ب | 28.25 بوصة |
| البعد ج | 19.25 بوصة |
| البعد د | 5.00 بوصة |
| البعد ه | 47.63 بوصة |
| البعد ف | 16.25 بوصة |
| البعد ز | 11.75 بوصة |
تم نسخ هذه القيم من صفحة كتالوج الطراز 520. يجب التحقق من الرسم الأصلي وأبعاد المقطورة الفعلية للعميل قبل الموافقة على الإنتاج.

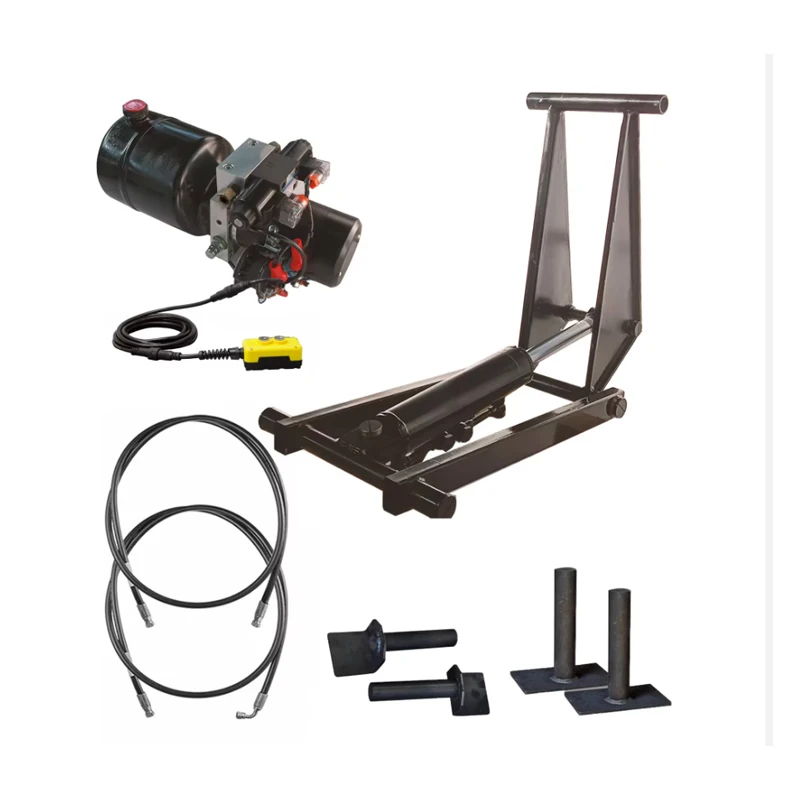

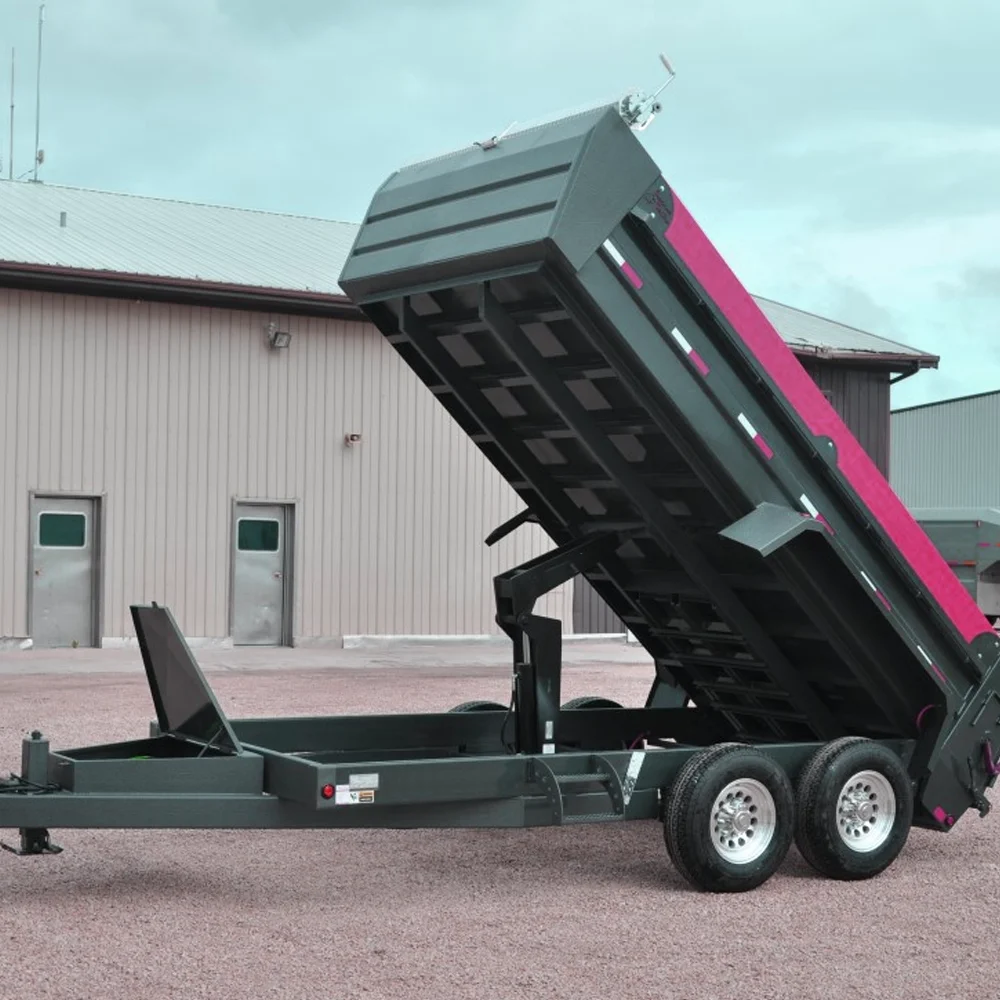

يتحرك نظام رفع المقطورة القلابة بزاوية متغيرة. المساحة المتوفرة عند إغلاق الجسم ليست بالضرورة نفس المساحة المتوفرة أثناء الرفع. يجب أن توضع الرافعة داخل الإطار، وتتصل بشكل صحيح بالهيكل الداعم وتظل بعيدة عن الجسم المتحرك طوال الدورة.
لهذا السبب، ينبغي مراجعة الرافعة الكهربائية للطراز 520 كجزء من ترتيب الرفع الكامل وليس كمكون معزول. يؤثر جسم المقطورة والمفصلة الخلفية وهيكل التثبيت الأمامي والوصلات الهيدروليكية على الإعداد النهائي.
تعتبر الأبعاد A وB وC مفيدة عند مقارنة الرافعة بالمساحة المتاحة بين إطار المقطورة وجسم التفريغ. قم بقياس المقطورة في وضعها المغلق أولاً، ثم تحقق من مسار الحركة عندما يبدأ الجسم في الميل.
يمكن أن يؤدي القياس الثابت وحده إلى عدم وجود تداخل مع الأعضاء المتقاطعة أو الأقواس أو الخراطيم أو الجانب السفلي من الجسم. تستخدم المراجعة الأكثر أمانًا رسمًا محدد الأبعاد أو صورًا فوتوغرافية مع تحديد المسافات الرئيسية.
تساعد المراجع D وF وG المشتري على مقارنة الرافعة مع لوحات الدعم المخططة ومواقع الدبوس وتعزيز الإطار. لا ينبغي استخدام هذه القيم لإعادة إنتاج تصميم تركيب كامل بدون الرسم الأصلي وأبعاد المشروع.
يجب أن ينقل هيكل التركيب تفاعل الرفع إلى إطار المقطورة. ولذلك يتطلب سمك الدعامة ومحاذاة الدبوس وتصميم اللحام مراجعة هندسية منفصلة.
يسرد الكتالوج البعد E بـ 47.63 بوصة للطراز 520. يعد هذا القياس مهمًا عندما يكون للمقطورة طول تثبيت محدود أو عندما يجب وضع الرافعة حول أعضاء الإطار الموجودين.
تحقق من هذا البعد مع موضع الجسم المغلق وموقع المفصلة ومساحة الوصول إلى الخدمة. اترك مساحة للفحص وأعمال التوصيل الهيدروليكي بدلاً من تصميم التثبيت حول قياس لا يترك أي وصول عملي.

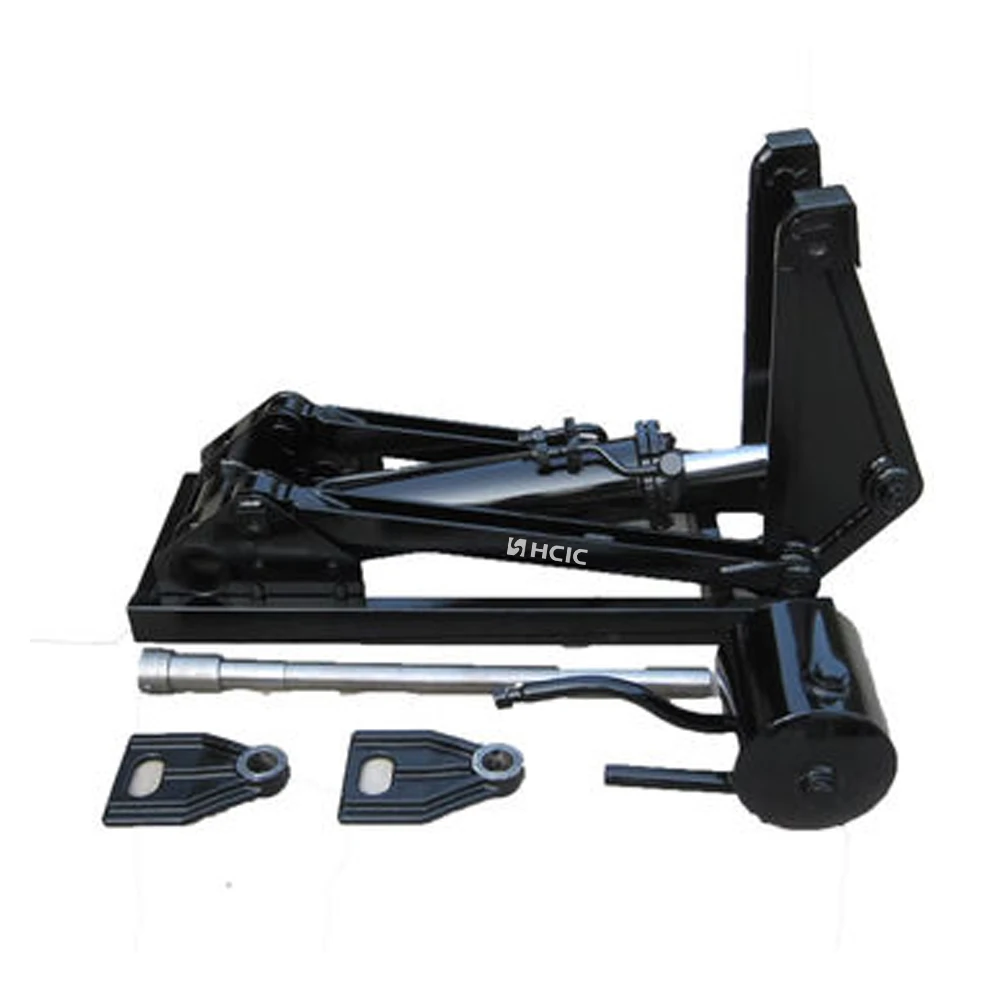

إن الرافعة الكهربائية موديل 520 مناسبة لمناقشات نظام رفع المقطورة القلابة حيث يحتاج المشتري إلى مرجع محدد للكتالوج وأساس الأبعاد لمراجعة الإعداد. يمكن أخذها بعين الاعتبار لبناء مقطورات OEM ومشاريع الاستبدال وإعادة تصميم النظام، رهنًا بتأكيد الترتيب الميكانيكي والهيدروليكي الكامل.
تسرد صفحة كتالوج الطراز 520 المرفقة مراجع الأبعاد ولكنها لا توفر قدرة تم التحقق منها أو قيمة ضغط العمل أو رقم عمر الخدمة أو الشهادة لهذا النموذج. يجب تأكيد هذه التفاصيل للمشروع الفعلي بدلاً من استنتاجها من رقم الطراز.
يجب أن يتضمن الاستفسار المفيد عن الرافعة الكهربائية للطراز 520 ما يلي:
- نوع المقطورة وأبعاد جسم التفريغ
- المساحة المتوفرة بين الإطار والجسم
- موضع المفصلة الخلفية ونقاط التثبيت الأمامية
- مراكز الدبوس وأبعاد القوس
- الأوضاع المغلقة والعملية لجسم التفريغ
- المضخة والصمامات والخراطيم وأجهزة التحكم الموجودة إذا كانت بديلة
- صور أو رسم بأبعاد التثبيت الحالي
- تسلسل الرفع المطلوب وبيئة التشغيل
تسمح هذه المعلومات للمورد بمناقشة الإعداد دون التخمين في التفاصيل الهيكلية المخفية.
ينبغي اختيار الرافعة الكهربائية موديل 520 من خلال مراجعة الإعداد بدلاً من مطابقة رقم الطراز وحده. توفر أبعاد الكتالوج الخاص بها - وخاصة البعد E مقاس 47.63 بوصة، والبعد A مقاس 24.00 بوصة والبعد G مقاس 11.75 بوصة - نقطة انطلاق مفيدة للتحقق من تركيب مقطورة تفريغ.
للحصول على عرض أسعار دقيق، أرسل رسم المقطورة وقياسات التركيب والمعلومات الهيدروليكية الموجودة إلى HCIC. يجب أن يعتمد القرار النهائي على ترتيبات الرفع الكاملة وأحدث الرسم الفني.
تقوم شركة HCIC بتطوير وتصنيع الأسطوانات الهيدروليكية ووحدات الطاقة لتطبيقات المركبات والتطبيقات الصناعية. بالنسبة لمشروع الطراز 520، يمكن لشركة HCIC مراجعة معلومات التثبيت المتاحة وتحديد التفاصيل الفنية المطلوبة لعرض أسعار OEM أو الاستبدال.
