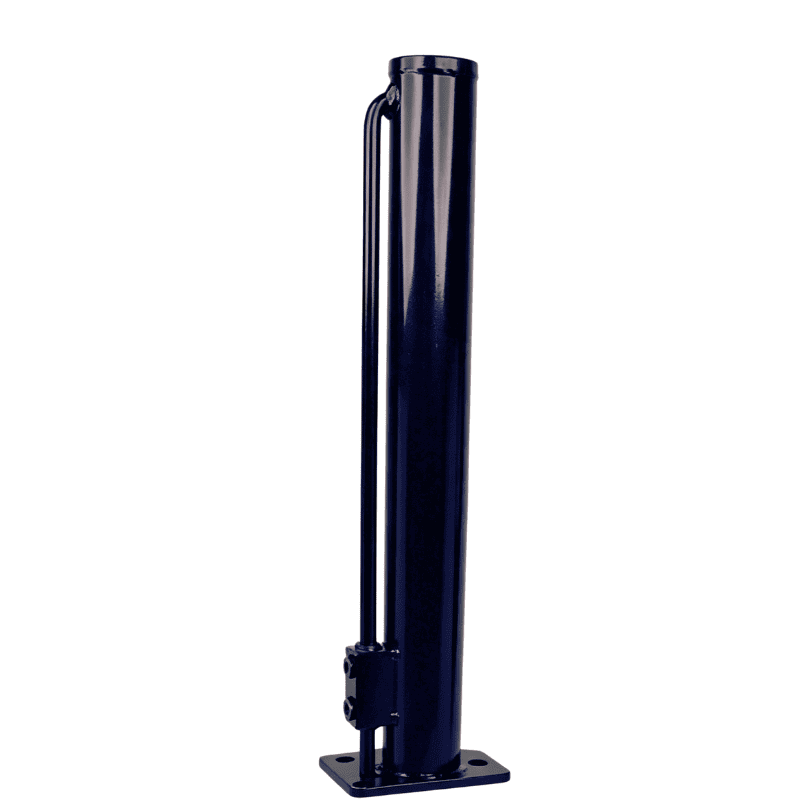

رافعة المقطورة الهيدروليكية HCIC HCHJ-15K: تصنيف 15 طن، مزدوج المفعول، تجويف 2.36 بوصة، تمديد 3200 رطل لكل بوصة مربعة / تخفيف سحب 1500 رطل لكل بوصة مربعة. وسادة قدم دوارة مقاس 10 × 10 بوصة. للمقطورات الثقيلة ذات الرقبة المنحنية والعجلات الخامسة.
Type:
الفعل المزدوجBore:
2.36"Rod:
1.38"Overall dimensions:
24.2 بوصة / 24.8 بوصةPort:
ساي 6Load rating:
15 طنWorking pressure:
3000 رطل لكل بوصة مربعةإن HCHJ-15K عبارة عن رافعة مقطورة هيدروليكية مزدوجة المفعول تم تصنيفها للنهاية الثقيلة لعالم المقطورة: 15 طنًا.
إنه يحل محل مقبض الكرنك الموجود على مقطورة معقوفة أو ذات عجلة خامسة. اضغط على الزر، وسيمتد الرافعة ويرفع المقطورة. الشاحنة تعود إلى الأسفل. اضغط على الزر مرة أخرى، ويتراجع المقبس. منتهي.
لماذا الهيدروليكية؟ بسبب الحمل. تضع معقوفة محملة آلاف الجنيهات على معدات الهبوط. يقوم رافعة الكرنك بتحويل هذا الوزن إلى عزم دوران للمقبض - والمقبض الذي يقاوم، في نهاية يوم طويل، هو عندما يتعرض الناس للأذى. يقوم HCHJ-15K بنفس الوظيفة مع محرك وصمام بدلاً من الأذرع وعلبة التروس.
من كتالوج HCIC 2026:
| المعلمة | قيمة |
|---|---|
| نموذج | HCHJ-15K |
| يكتب | التمثيل المزدوج |
| تتحمل | 2.36" |
| عصا | 1.38" |
| الأبعاد الشاملة | 24.2 بوصة / 24.8 بوصة |
| ميناء | ساي 6 |
| تصنيف الحمل | 15 ت |
| ضغط العمل | 3000 رطل لكل بوصة مربعة |
التمثيل المزدوج يعني أن الرافعة لديها قوة في كلا الاتجاهين. تمدها المضخة وتسحبها المضخة.
هذا مهم بالنسبة للمقطورة الثقيلة لسبب عملي واحد: مقطورة محملة توضع على الرافعة. عندما تقوم بالربط وترغب في سحب الرافعة، فإنها تحمل وزن المقطورة على قضيبها. يعتمد الرافعة أحادية الفعل على الجاذبية أو الحمل لدفع الزيت إلى الخلف، وهو ما يعمل فقط في حالة زوال الحمل. يقوم HCHJ-15K بدفع القضيب مرة أخرى تحت الطاقة، بغض النظر عما يجلس عليه.
بالنسبة لمقبس فئة 15 طن، لا يعد التمثيل المزدوج ميزة. هذا هو الحد الأدنى من التصميم الصحيح.
تصنيف الحمولة 15 طن.---تصنيف الكتالوج لهذا النموذج. قم بمطابقتها مع وزن المحور الرئيسي أو وزن الوصلة المحملة في المقطورة - وليس الوزن الفارغ، بل الوزن المحمّل. إذا كان وزن الدبوس الخاص بك يقترب من التصنيف، فهذا هو جاك الخاص بك.
تتحمل 2.36 بوصة مع قضيب 1.38 بوصة.--- التجويف يولد قوة الرفع. يحمل القضيب الحمولة عندما يتم تمديد الرافعة وإمساكها. القسم المتصاعد - الأكبر من الخط الذي يبلغ وزنه 12 طنًا - هو ما يحمل واجبًا أثقل.
3000 رطل لكل بوصة مربعة ضغط العمل.---تعمل الدائرة الهيدروليكية بضغط عمل يبلغ 3000 رطل لكل بوصة مربعة. يحدد الكتالوج إعدادات تخفيف المضخة التي تحميها: 3200 رطل لكل بوصة مربعة على منفذ التمديد، 1500 رطل لكل بوصة مربعة على منفذ السحب. تمديد الرافعة - رفع المقطورة - يحصل على الضغط الكامل. يعد التراجع مهمة ذات قوة أقل، كما أن التخفيف السفلي يمنع النظام من الإفراط في الضغط في هذا الاتجاه.
ساي 6 منافذ.---حجم الاتصال الهيدروليكي. عندما تخطط لتشغيل الخرطوم، فهذا هو المنفذ الذي يناسبك.
وسادة قدم دوارة مقاس 10 × 10 بوصة.---تدور الوسادة لتستقر بشكل مسطح على أرض غير مستوية. تعمل الوسادة الثابتة الموجودة على المنحدر على تحميل الرافعة بشكل جانبي - والحمل الجانبي هو ما يؤدي إلى ثني أسطوانات الرافعة. يحافظ المحور على الحمل عموديًا.
تشغيل يدوي سريع ومجاني.--- تشتمل الدائرة على وضع السقوط الحر: اكسر الصمام وسيخفض الرافعة تحت ثقله. لا ضخ ولا تحريك. وصلات سريعة عندما تكون المقطورة فارغة وخفيفة.
لمسة نهائية باللون الأسود من الدرجة الخارجية.---تعيش هذه الرافعات تحت المقطورات - ملح الطريق، والطين، ورذاذ الحصى. تم تحديد النهاية للخدمة في الهواء الطلق.
إن HCHJ-15K عبارة عن مقبس مكشوف — يمكنك توصيله بمصدر هيدروليكي. طريقان:
الهيدروليكية للمقطورة الموجودة. إذا كانت المقطورة تقوم بالفعل بتشغيل رافعة تفريغ أو معدات هيدروليكية أخرى، فإن الرافعة تدخل في هذا النظام. يحدد الكتالوج التوافق مع المضخات الهيدروليكية/وحدات HPU ضمن امتداد 3200 رطل لكل بوصة مربعة وحدود التراجع البالغة 1500 رطل لكل بوصة مربعة.

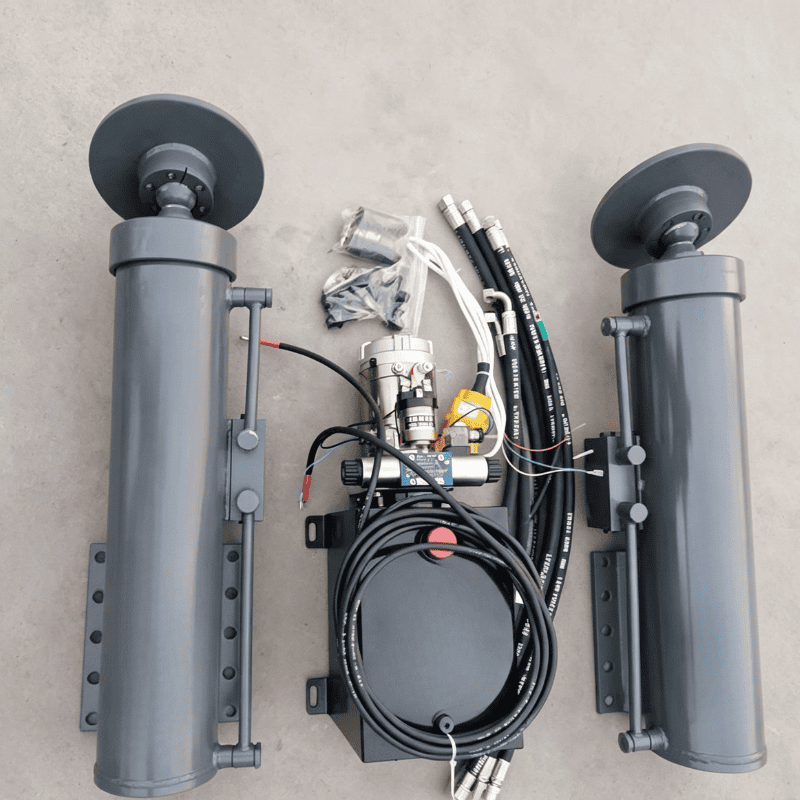

وحدة طاقة منفصلة. تعمل وحدة الطاقة الهيدروليكية 12 فولت تيار مستمر على تشغيل الرافعة بشكل مستقل. المضخة والخزان والتحكم - توجد وحدة الطاقة على إطار المقطورة أو اللسان، ويتم توصيلها بالبطارية.
تتضمن خيارات التحكم قلادة محمولة عن بعد، سلكية أو لاسلكية.
اختر وزن الدبوس المحمل وليس الوزن الفارغ.
يحمل HCHJ-15K تصنيفًا يبلغ 15 طنًا. إذا كان وزن قارنة التوصيل المحملة في المقطورة الخاصة بك أقل من ذلك ويظل أقل من ذلك، فإن هذا المقبس له الهامش. إذا كنت على الحافة أو أعلى، فتحدث إلينا — فسنقوم بتحديد حل مخصص أو تقديم المشورة بشأن ترتيب الرافعة المزدوجة.
تأكد أيضًا من مساحة التثبيت على المقطورة وقطر الدبوس قبل الطلب. أرسل مواصفات المقطورة وسنؤكد الإعداد.
