رافعة مقصية خفيفة الوزن HCIC-310 للشاحنات القلابة: عارضة متقاطعة مقاس 24 بوصة، وقاعدة مقاس 28.50 بوصة، وإطار ملحوم من سبائك الصلب. مصنوعة للشاحنات القلابة الخفيفة والمتوسطة وشاحنات القمامة. ايزو 9001 و سي. ملاءمة مخصصة للهيكل غير المنتظم.
الرافعة المقصية الخفيفة للشاحنات القلابة هي رافعة كهربائية من النوع المقص. إنه يرفع جسم التفريغ في المركبات التجارية الخفيفة والمتوسطة - شاحنات التفريغ، وشاحنات القمامة، والهيكل المعدل. إنه ليس كبش تلسكوبي. إنه إطار مضخم: وصلة مقصية فولاذية تضاعف شوط الأسطوانة إلى قوس رفع طويل ومستقر.

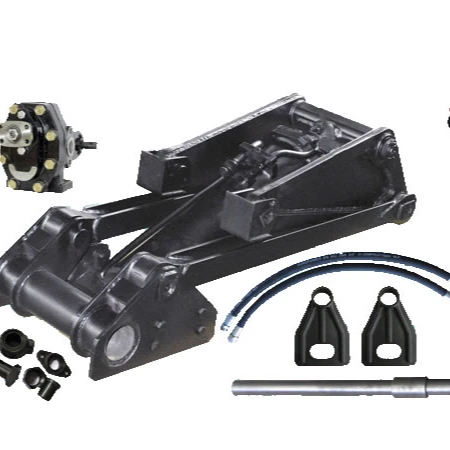

نحن نسميها رافعة كهربائية لأنها عبارة عن مجموعة رفع كاملة، وليست أسطوانة عارية. يمكنك الحصول على الإطار، والمسامير المحورية، والبطانات، والعارضة المتقاطعة، والأسطوانة الهيدروليكية، المبنية كوحدة واحدة. قم بتركيبه في الهيكل، ثم قم بتركيب الخراطيم، وسيعمل.
إن الطراز 310 هو النموذج الأولي في خط الرافعات الكهربائية الأمريكي الخاص بنا. لقد كان في إنتاج ثابت لسنوات ويتم شحنه بشكل مستمر إلى أمريكا الشمالية.
تأتي هذه الأرقام مباشرة من رسم HCIC للطراز 310. قم بقياس الهيكل الخاص بك مقابلها قبل الطلب.
| البعد | قيمة | ما هو؟ |
|---|---|---|
| A | 24.00" | طول الشعاع المتقاطع العلوي |
| B | 26.63" | ذراع الرفع الرئيسي ممتد |
| C | 19.63" | ذراع الرفع الرئيسي، متراجع |
| D | 4.00" | سمك التركيب الأمامي |
| E | 28.50" | طول القاعدة (بصمة التركيب) |
| F | 14.25" | العرض الأمامي |
| G | 5.00" | العرض الخلفي |
العارضة المتقاطعة مقاس 24 بوصة مصنوعة من الفولاذ الدائري السميك مع طلاء مضاد للصدأ. إنه شريط التحميل العلوي - الجزء الذي يتحمل وزن جسم التفريغ بكامل طاقته.
يخبرك نطاق الذراع بزاوية التفريغ. يمتد الطراز 310 عند 26.63 بوصة، ويتم التراجع عنه عند 19.63 بوصة، ويوفر ميلًا مناسبًا للتفريغ دون الضغط الزائد على الإطار. إن حركة ذراع العمل مقاس 7 بوصات هي الفرق بين التفريغ النظيف والهيكل المنحني.
الرافعة المقصية عبارة عن مجموعة من الأذرع المتقاطعة. يتم تثبيت أحد الطرفين بالهيكل، بينما ينزلق الطرف الآخر أو يدور حول محور أسفل الجسم. تقوم الأسطوانة الهيدروليكية بدفع الأذرع بعيدًا. عندما تفتح الأذرع، يرتفع الشعاع العلوي - ونظرًا لتقاطع الأذرع، يظل الحمل متمركزًا فوق الإطار بدلاً من تعليقه على جانب واحد.
مسار التحميل المركزي هذا هو بيت القصيد. يدفع الكبش التلسكوبي في سطر واحد، وإذا تغير الحمل، يلتوي الجسم. يحافظ المقص على مستوى الجسم خلال الدرجات الأولى من القوس، حيث تحدث معظم الانقلابات.
إطار 310 عبارة عن هيكل واحد ملحوم متكامل من سبائك الفولاذ عالية القوة. لا توجد قطاعات مثبتة معًا. قطعة واحدة من الفولاذ تقوم بعمل واحد.
سبب أهمية اللحام الآلي: يتحمل إطار التضخيم أقصى حمل له في لحظة الاختراق - عندما تقوم الأسطوانة بتفكيك الحمولة لأول مرة. وذلك عندما تتماسك اللحامات أو تتركها. يضع الروبوت نفس الخرزة في كل مرة. يختلف اللحام اليدوي باختلاف عامل اللحام والطقس والساعة من اليوم.
تقاوم المسامير المقواة بالحث القص الجانبي الذي يتطور عندما تفرغ الشاحنة على أرض غير مستوية. تعمل البطانات كبيرة الحجم على توزيع الحمل على سطح أكبر، وبالتالي فإن الوصلة تتآكل ببطء بدلاً من أن تبيض. يتم وضع زرك التشحيم في مكان يمكن أن تصل إليه اليد - إذا تم دفن زرك تحت الإطار، فلن يقوم أحد بتشحيمه، ويموت المفصل.
تتوافق الرافعة مع الأنظمة الهيدروليكية القياسية للمركبات الأمريكية بدون محولات. يكون الرفع والخفض سلسًا، ولا يوجد توقف قوي في نهاية الشوط عند إقرانه بوحدة طاقة مطابقة بشكل صحيح.

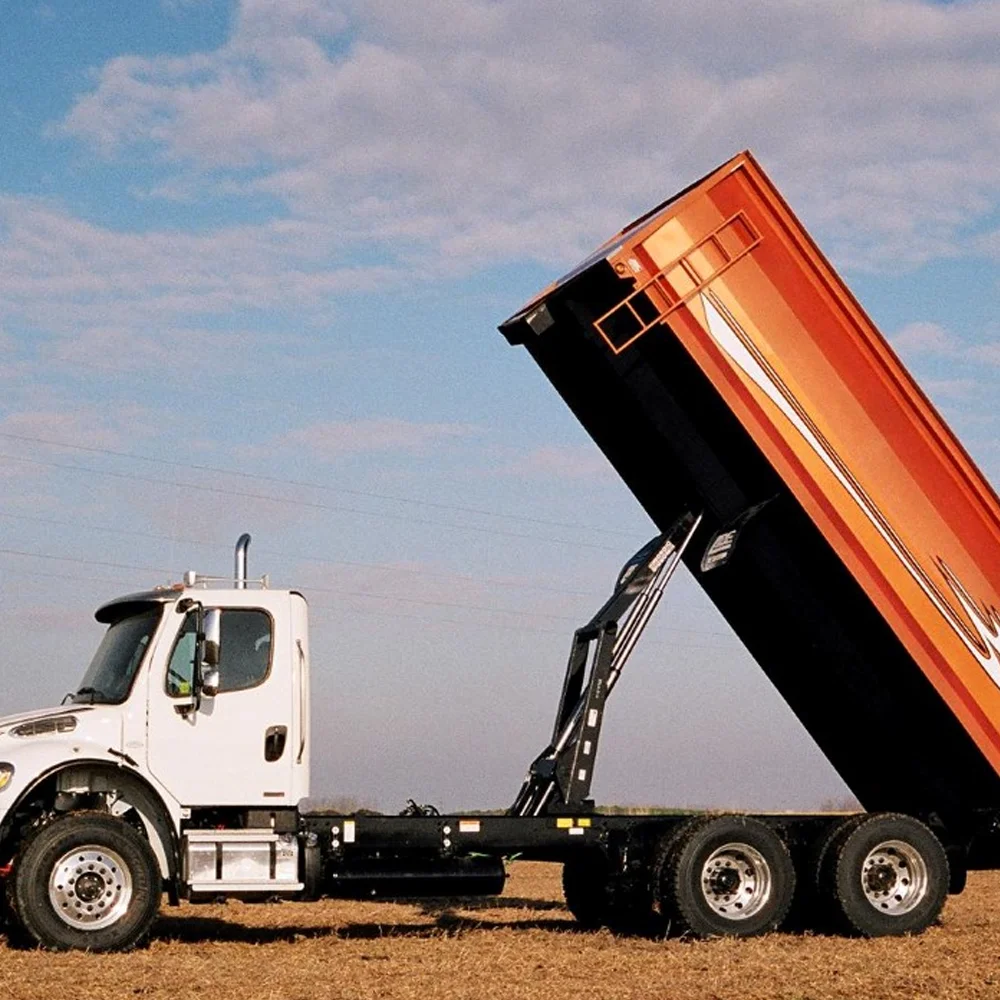

الشاحنات القلابة الخفيفة والمتوسطة.الرمل والحجر ومواد البناء. الوظائف اليومية حيث تقوم الشاحنة بتشغيل 5-15 حمولة يوميًا ويجب على الرافعة الاستمرار في القيام بذلك.
شاحنات القمامة.البقشيش في الحاويات في المجموعة السكنية. تتناسب المساحة المدمجة للطراز 310 مع معظم الهيئات القياسية.
المركبات المعدلة.يدعم الطراز 310 التعديلات المخصصة: ضربة الذراع، وحجم القاعدة، ومواضع فتحة التثبيت. يعد الهيكل غير القياسي هو القاعدة في عالم التعديل، ونحن نقطع الفولاذ ليناسبه.
مقطورات صغيرة.مع ترقيات مخصصة، يتم تركيب 310 على المقطورات والمعدات المتخصصة.
كن مستقيمًا بشأن الحدود. 310 مخصص للخدمة الخفيفة والمتوسطة. إذا قمت بسحب الطين الرطب في جسم بطول 14 ياردة ذو محور ترادفي، فأنت بحاجة إلى إطار أكبر - 520 أو 620 أو 630 في خطنا. إن اختيار 310 لوظيفة لا يمكنه القيام بها ينتهي بإطار منحني ومطالبة لا يدفعها أحد.
إذا لم تكن متأكدًا مما تحتاجه شاحنتك، فأرسل لنا رسم الهيكل وحجم الهيكل. سنخبرك بالنموذج الذي يناسبك، وسنقدم لك الأرقام التي تثبت ذلك.
يتم شحن الطلبات المخصصة بتاريخ تسليم واضح. الطلبات المجمعة من OEM، وبرامج الوكيل، وتجديدات الشاحنة الواحدة - يتم التعامل معها جميعًا بواسطة نفس الفريق الهندسي.
نحن لسنا شركة تجارية. الرافعة التي تطلبها ملحومة، ومعالجة بالحرارة، واختبارها في مصنعنا الخاص في جينان.
جينان هواتشن الصناعية المحدودة تأسست عام 1998. جينان، شاندونغ، الصين. ثلاثة مصانع. أكثر من 300 موظف. 25+ مهندسين. الصادرات إلى أكثر من 50 دولة.
نقوم ببناء الأسطوانات الهيدروليكية ووحدات الطاقة وأنظمة الرفع. يتم إنتاج خط الرفع الكهربائي الأمريكي لسوق أمريكا الشمالية - شاحنات التفريغ، وشاحنات القمامة، والمقطورات، وتعديل المركبات التجارية.
