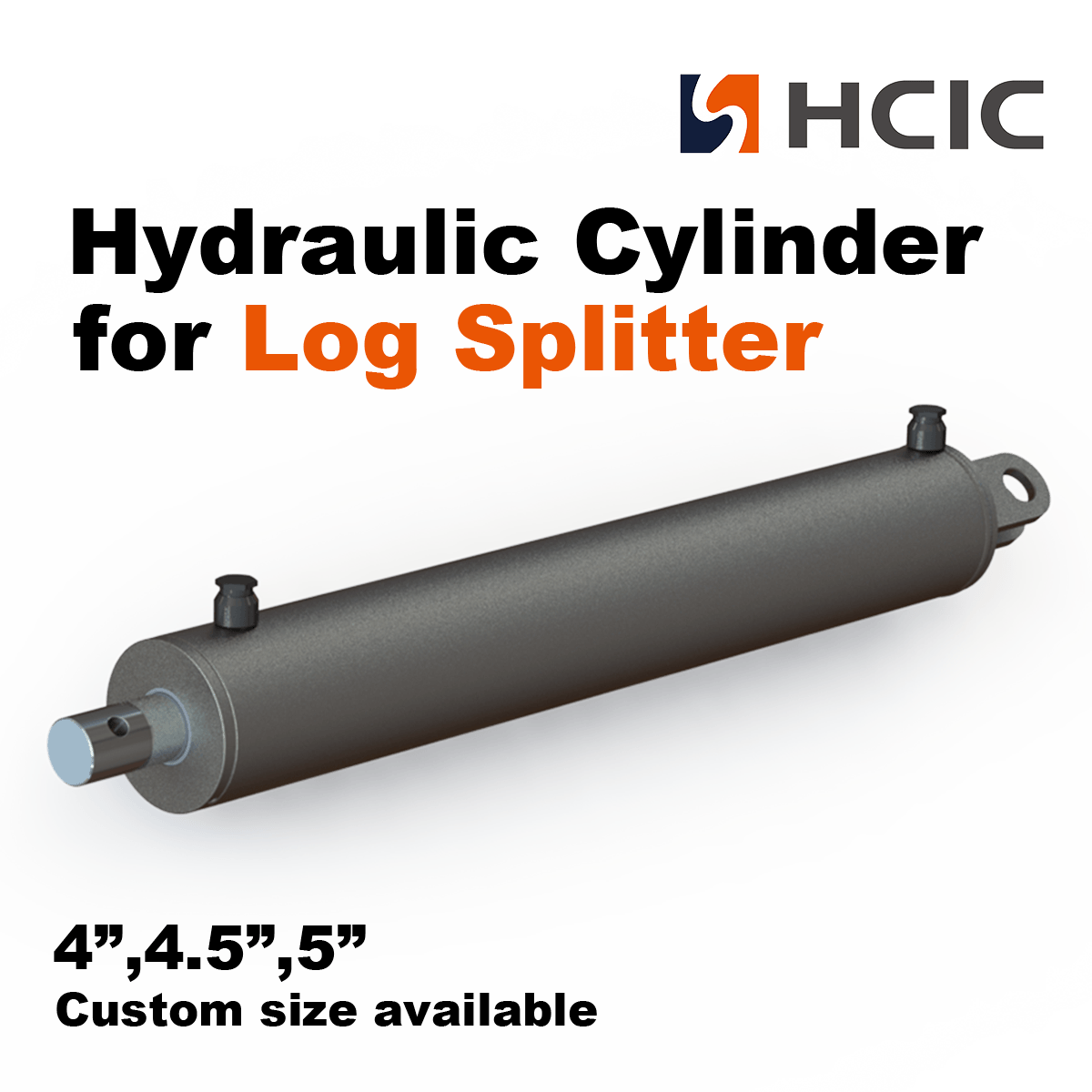

أسطوانة فاصل السجل: تجويف 4.5 بوصة، شوط 24 بوصة، قضيب 3 بوصة

أسطوانة فاصل السجل: تجويف 4.5 بوصة، شوط 24 بوصة، نوع القضيب 3 بوصة: ملحوم

الإجراء: الفعل المزدوج

تتحمل (المعرف): 4.5 ″

السكتة الدماغية: 24 ″

القضيب (OD): 3″

نهاية القضيب (OD): 2.374″

نوع التركيب: Clevis

دبوس التركيب (OD): 1.25 بوصة

نوع نهاية القضيب: فتحة

دبوس نهاية القضيب (OD): 1″

منافذ العمل: 3/4″ NPT(F)

الحد الأقصى لضغط العمل: 3,500 رطل لكل بوصة مربعة

الطول المتراجع: 33.76 بوصة (من دبوس إلى دبوس، من المنتصف إلى المنتصف)

الطول الممتد: 57.76 بوصة (من دبوس إلى دبوس، من المنتصف إلى المنتصف)

طول الأسطوانة: 36.28 بوصة (متراجع، من الحافة إلى الحافة)

تحميل العمود: 55717 رطلاً

وزن المنتج: 90.00 رطل

مادة البرميل: الفولاذ المروي والمقسى (ASIS 1020)

مادة القضيب: أرضية عالية الشد وفولاذ مصقول مطلي بالكروم (ASIS 1045)

مادة الغدة: حديد الزهر العقدي عالي الشد (ASTM A536 الصف 70-50-05)

مادة المكبس: حديد الزهر العقدي عالي الشد (ASTM A536 الصف 70-50-05)
