أسطوانة هيدروليكية تلسكوبية متعددة المراحل

I. الهوية الأساسية لـ 4TSG-180-3035.3

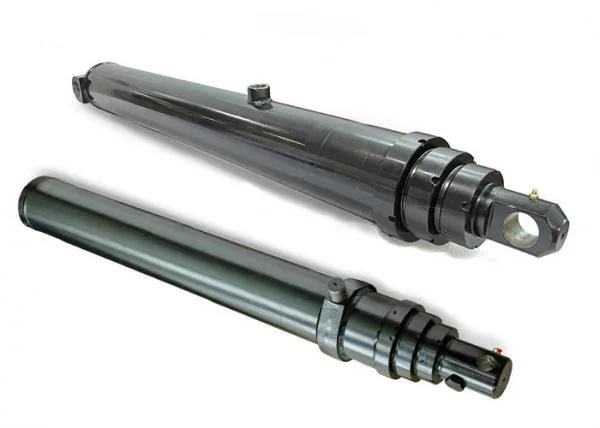

ال4TSG-180-3035.3 متعدد المراحلاسطوانة هيدروليكية تلسكوبيةعبارة عن قطعة من الأجهزة صممناها للآلات التي لا تستطيع تحمل إبطاء سرعتها، مثل الشاحنات القلابة، والرافعات المتنقلة، والرافعات الزراعية الكبيرة، ومعدات التعدين. "4TSG" تعني أنها وحدة تلسكوبية ذات 4 مراحل؛ التجويف الأساسي 180 ملم هو ما يمنحه القوة لرفع الأحمال الثقيلة، والسكتة الدماغية 3035 ملم تسمح له بالوصول إلى مسافة بعيدة عند تمديده بالكامل. وعندما يتم سحبه، فإنه يتقلص إلى 1280 ملم، وهو أمر بالغ الأهمية للآلات التي تحتاج إلى أن تتناسب مع المساحات الضيقة في مواقع العمل أو طرق النقل. لقد صممناه ليتحمل الطين والغبار ودرجات الحرارة القصوى والاهتزاز المستمر - بدون تسويق خيالي، فقط الأجزاء التي تصمد.

1.1 خيارات التصميم المهمة

• المواد والانتهاء:يستخدم كل أنبوب سبائك الفولاذ 42CrMo - نختار هذا لأنه يقاوم الانحناء والتشقق تحت الضغط العالي. قضيب المكبس 35CrMo، معالج بالحرارة لمزيد من القوة. تتمتع جميع الأسطح الخارجية بتبريد QPQ بالإضافة إلى طلاء مضاد للتآكل، وقد قمنا باختباره في رذاذ الملح لمدة 72 ساعة، دون وجود بقع صدأ. يتم شحذ الأنابيب الداخلية يدويًا، وليس بواسطة الآلة، وهذا يجعل السطح أملسًا بدرجة كافية لقطع الاحتكاك، بحيث تنزلق كل مرحلة دون أن تلتصق.

• الأختام التي لا تتسرب:نحن نقدم خيارين للختم - NBR لدرجة الحرارة القياسية (-20 درجة مئوية إلى +60 درجة مئوية) وFKM للحرارة العالية (حتى +80 درجة مئوية). كلاهما مستورد من موردين أوروبيين، ونقوم بتركيبهما بالضغط اليدوي - لا يوجد تجميع آلي يتخطى الملاءمة الضيقة. نقوم باختبار كل ختم عن طريق تشغيل الاسطوانة عند الضغط الكامل لمدة 5 دقائق؛ إذا حدث تسرب، فإننا نستبدل مجموعة الختم ونختبر مرة أخرى.

• التركيب الذي يناسب جهازك:يمكنك اختيار حوامل المشبك أو مرتكز الدوران أو الحواف — فنحن نقوم بحفر الثقوب وفقًا لمواصفاتك الدقيقة، ولا يلزم إجراء حفر أو لحام إضافي من جانبك. لقد قمنا بتركيب هذه الأسطوانة على أكثر من 20 طرازًا مختلفًا من الآلات في جميع أنحاء أمريكا الشمالية وأوروبا؛ تصطف فتحات التثبيت في كل مرة.

1.2 المواصفات الفنية المباشرة

ثانيا. الأداء الذي يتم تقديمه في مواقع العمل

2.1 قوة الحمل الثقيل التي يمكنك رؤيتها

يدفع التجويف الأساسي مقاس 180 مم قوة كافية لرفع حمولات تبلغ 22 طنًا على الشاحنات القلابة - لقد جعلنا عملاءنا يستخدمونه لنقل الحصى الرطب والصخور لمدة تزيد عن 3 سنوات دون أي فشل. يقوم التصميم المكون من 4 مراحل بتوزيع الحمل بالتساوي عبر كل أنبوب، لذلك لا يكون هناك انحناء حتى عندما يكون الحمل بعيدًا عن المركز. نحن لا نختبر فقط في المصنع، بل نرسل وحدات النموذج الأولي إلى مواقع البناء في تكساس ومواقع التعدين في كندا لإجراء تجارب واقعية قبل الإنتاج الضخم.

2.2 كفاءة الطاقة التي توفر لك المال

تعمل الأسطح الداخلية المصقولة يدويًا على تقليل الاحتكاك، لذلك لن تضطر المضخة الهيدروليكية إلى العمل لوقت إضافي. العمل الأقل للمضخة يعني حرق وقود أقل - يخبرنا العملاء أنهم يوفرون 8-10% من تكاليف الوقود مقارنة بالأسطوانات القياسية. ويعني الاحتكاك المنخفض أيضًا تراكمًا أقل للحرارة في النظام الهيدروليكي؛ يؤدي هذا إلى إطالة عمر المضخة والسوائل لمدة عامين على الأقل، مما يقلل من فواتير الصيانة.

2.3 سهولة الصيانة، والحد الأدنى من وقت التوقف عن العمل

تستخدم الأسطوانة تصميمًا معياريًا - يمكنك تفكيكها باستخدام مفتاح ربط ومفك براغي، دون الحاجة إلى أدوات خاصة. تُباع مجموعات الختم كحزمة واحدة، لذلك لا يتعين عليك البحث عن الأجزاء الفردية. نحتفظ بمخزون في مستودعات في شيكاغو وهامبورغ، لذلك يتم شحن الأجزاء خلال 2-3 أيام إلى أمريكا الشمالية وأوروبا. أخبرنا أحد العملاء في ولاية أوهايو أنهم استبدلوا مجموعة أدوات الختم في 45 دقيقة وأعادوا شاحنتهم القلابة إلى الطريق في نفس اليوم.

ثالثا. حيث تعمل هذه الاسطوانة بشكل أفضل

3.1 البناء والتعدين

شاحنات التفريغ:يرفع الأسرة بسلاسة، حتى مع الأحمال غير المتساوية. الجرافات الخلفية: تعمل على تمديد الغطاسات للحفر العميق دون إضافة كميات كبيرة. إنه يتعامل مع الاهتزاز المستمر الناتج عن الأراضي الوعرة - لقد رأينا أنه يعمل لأكثر من 6000 ساعة في مواقع التعدين دون الحاجة إلى استبدال الختم.

3.2 الزراعة

الجمع بين الحصادات:يضبط الرؤوس لتتناسب مع تضاريس الحقل غير المستوية، حتى لا تفوت أي محاصيل. الرشاشات الكبيرة: ترفع أذرع الرافعة إلى ارتفاع 12 مترًا لتغطية واسعة. إنه يعمل في حقول القمح الشتوي المتجمدة وحقول الذرة الصيفية الحارقة - الأختام لا تتشقق، والأنابيب لا تصدأ، بغض النظر عن الطقس.

3.3 التعامل مع المواد

(1). الوصول إلى المعبئين: تمد الأذرع للإمساك بحاويات الشحن على بعد 8 أمتار من الآلة.

(2). الرافعات الشوكية الثقيلة:يرفع المنصات الفولاذية بتحكم دقيق، حتى لا تلحق الضرر بالبضائع.

(3). الناقلات الثابتة:يقوم بإمالة المزالق لتوجيه المواد إلى المكان الذي تريد الذهاب إليه بالضبط، وهو ما يناسب كلاً من الأجهزة المحمولة والثابتة.

رابعا.الأسئلة الشائعة

إجابات عملية على أسئلتك الشائعة حول الأسطوانات الهيدروليكية والمنتجات الهيدروليكية، بما في ذلك التوافق والتخصيص والجودة ودعم ما بعد البيع.

📏 التوافق مع ظروف العمل

⚙️ خدمات التخصيص

🛡️ الجودة وخدمة ما بعد البيع والاستفسارات العامة

V. مراقبة الجودة ودعم ما بعد البيع

تمر كل أسطوانة 4TSG-180-3035.3 بثلاثة اختبارات غير قابلة للتفاوض قبل أن تغادر المصنع:

1. اختبار الضغط:يحمل 25 ميجا باسكال لمدة 5 دقائق - لا يوجد تسربات ولا يسمح بالتشوه. يتم التخلص من الأعطال، وليس إصلاحها.

2. اختبار التسرب:مغمور بالزيت الهيدروليكي بأقصى سرعة، حيث يعني عدم وجود فقاعات أنه يمر. نحن نتحقق من كل شبر من الاسطوانة بحثًا عن التسريبات.

3. اختبار الدورة:500 دورة سحب وتمدد كاملة - يجب أن تنزلق بسلاسة في كل مرة، بدون التصاق أو طحن.

سادسا. اتصل بنا:

نحن نتبع معايير ISO 9001:2015 في كل خطوة من خطوات الإنتاج. يتكون فريق ما بعد البيع في HCIC من فنيين هيدروليكيين، وليس من ممثلي مركز الاتصال - حيث يمكنهم الإجابة على الأسئلة المتعلقة بالتركيب والصيانة واستكشاف الأخطاء وإصلاحها خلال 24 ساعة أو أقل. نحن نقدم ضمانًا لمدة 12 شهرًا على كل أسطوانة؛ إذا فشل بسبب عيوب التصنيع، فإننا نستبدله مجانًا.لمزيد من التفاصيل، يرجى مراسلتنا عبر البريد الإلكتروني "davidsong@mail.huachen.cc" أو البحث في Google عن "HCIC Hydraulic"
