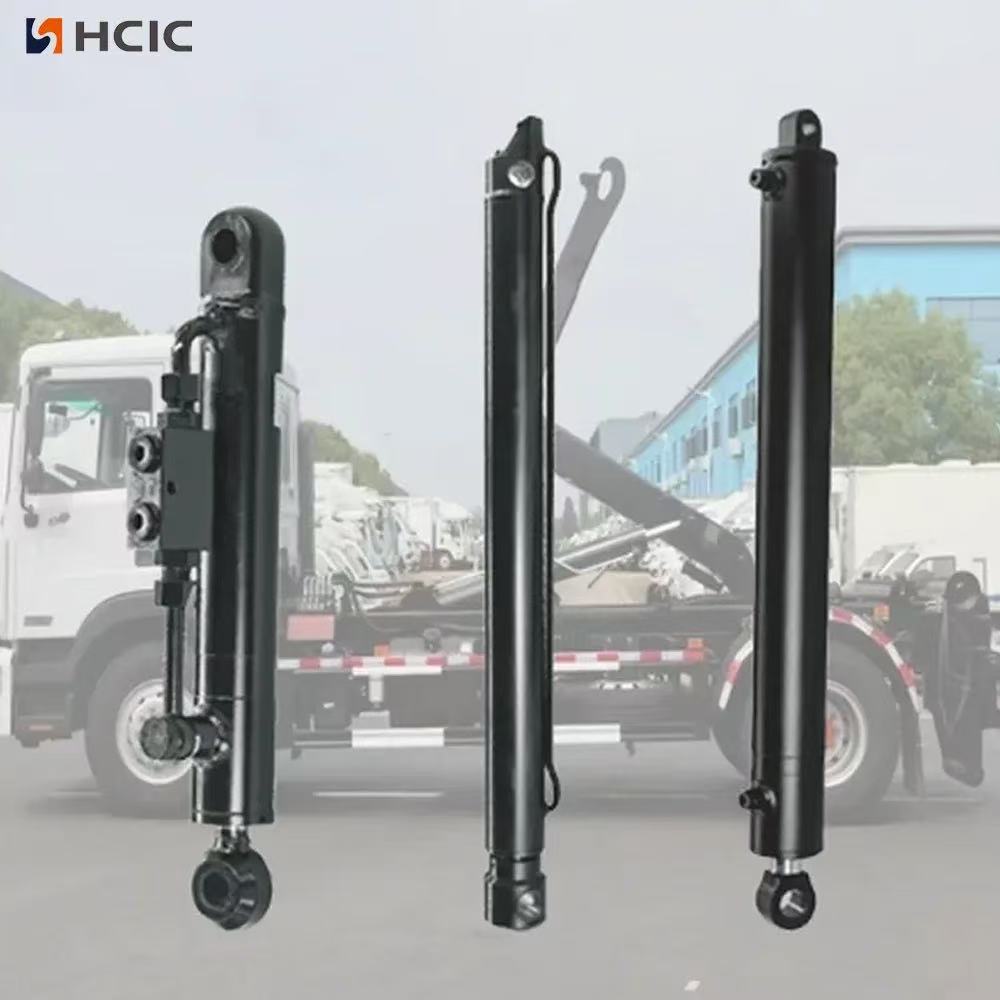

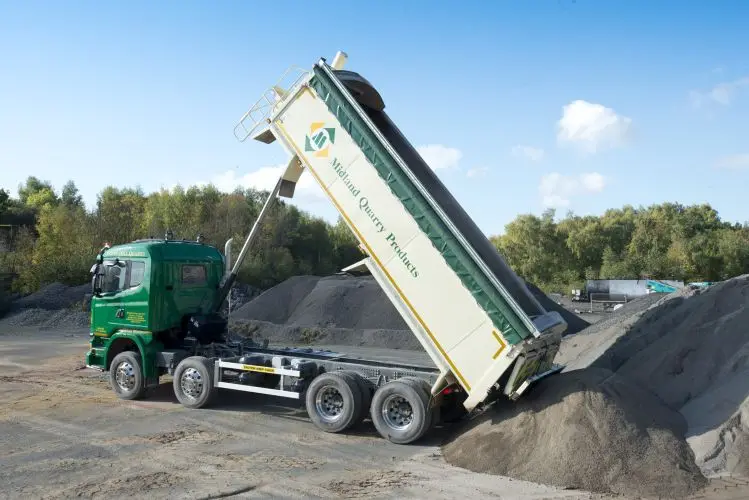

تعد المعالجة المستقرة للمواد أمرًا أساسيًا لسلامة وكفاءة شاحنة التفريغ. الأسطوانات الهيدروليكية للشاحنة القلابة، مشغل الرفع الأساسي، تحدد بشكل مباشر سلاسة النقل وموثوقيته. تعمل هذه الأسطوانات شديدة التحمل على حل عدم الاستقرار الناتج عن تقلبات الأحمال والطرق الوعرة من خلال الهيكل العلمي والتحكم الهيدروليكي الدقيق والحماية الموثوقة - فهي الضمان الأساسي للتعامل الفعال والآمن مع المواد.
باعتباره الجزء الحامل الرئيسي، فهو مصنوع من سبائك الفولاذ ذات القوة العالية مع التشكيل المتكامل والمعالجة الحرارية، لذلك فهو يقاوم التشوه والتشقق. الجدار الداخلي المصقول يقلل الاحتكاك. تعمل الأختام متعددة الطبقات والأغطية الطرفية المثبتة بمسامير عالية القوة معًا لوقف تسرب الزيت، والحفاظ على ثبات مخرج الضغط.
باعتباره الجزء الأساسي لتحويل الطاقة، فهو يتكون من مكبس وقضيب وموصلات. ترتبط هذه الأجزاء بتداخل مناسب لضمان المحورية. قنوات الزيت ثنائية الاتجاه تجعل التمدد والسحب سلسًا. تمنع حلقات التوجيه الدقيقة والأختام الإمالة والتشويش والتآكل.
مصنوعة من مواد مركبة ذات ضغط عالٍ ومقاومة للتآكل، وهذه التجميعات تغلق وصلات الأسطوانات، وتمنع تسرب الزيت والغبار. تعمل الأكمام والحلقات التوجيهية على توجيه حركة القضيب، وتقليل الجريان الشعاعي، وتمنع صندوق الشحن من الإمالة.
وبصرف النظر عن التصميم الهيكلي، فقد تم تصميم آليات مخصصة لمعالجة مشكلات عدم الاستقرار الحقيقية، مما يضمن تشغيل الأسطوانة بشكل موثوق.
بالإضافة إلى التصميم الهيكلي، تستهدف الآليات المخصصة عوامل عدم الاستقرار الفعلية لتشغيل الأسطوانة بشكل موثوق.
تعمل صمامات التدفق والضغط على تنظيم سرعة القضيب وقوة الخرج؛ تقوم صمامات التدفق بضبط تدفق الزيت عن طريق الحمل لتجنب التأثير، وتحرر صمامات الضغط الضغط الزائد لمنع الضرر. تعمل الأقفال الهيدروليكية المزدوجة على قفل دائرة الزيت عند توقفها، مما يؤدي إلى تثبيت صندوق الشحن بشكل ثابت.
تقوم أجهزة استشعار الضغط بإرسال إشارات الحمل في الوقت الحقيقي إلى نظام التحكم، والذي يقوم بضبط ضغط الزيت وتدفقه وفقًا لذلك. تعمل أرصدة التحكم المنسقة متعددة الأسطوانات على موازنة القوة من أجل التوزيع غير المتساوي للمواد، مما يمنع الانسكاب.
تمتص البطاريات ضغط الصدمات وتقلل من التقلبات. تعمل الأجهزة العازلة لنهاية القضيب على تجنب الاصطدامات الصلبة عبر الاختناق الهيدروليكي. يمتص التثبيت المرن اهتزاز الهيكل، مما يعزز الاستقرار في الظروف القاسية.
| حمولة شاحنة قلابة | معلمات الاسطوانة الهيدروليكية الرئيسية | التكوين الموصى به | سيناريو التطبيق | ||||||||||||||
| 5-10 طن | قطر التجويف 100-125 مم، ضغط العمل 16 ميجا باسكال، هيكل تلسكوبي متعدد المراحل أحادي الفعل، السكتة الدماغية 1200-1500 مم | أسطوانة رفع أحادية المرحلة × 1 (تركيب من نوع EQ) | مواد البناء الخفيفة ومعالجة النفايات المنزلية | ||||||||||||||
| 10-20 طن | قطر التجويف 140-160 مم، ضغط العمل 16-21 ميجا باسكال، هيكل مزدوج المفعول أحادي الفعل/المرحلة النهائية، السكتة الدماغية 1500-1800 مم | أسطوانة الرفع أحادية المرحلة × 1 (تركيب من النوع EQ/QQ) | نقل المواد ذات الحمولة المتوسطة (الرمل والفحم وغيرها) | ||||||||||||||
| 20-30 طن | قطر التجويف 180-200 مم، ضغط العمل 21 ميجا باسكال، هيكل مزدوج المفعول للمرحلة النهائية، السكتة الدماغية 1800-2200 مم | أسطوانة متعددة المراحل مثبتة في الأمام × 1 (سلسلة TMG) | النقل الهندسي الثقيل (الخام، الوحل، الخ) | ||||||||||||||
| فوق 30 طن | قطر التجويف 220-250 مم، ضغط العمل 21-31.5 ميجا باسكال، ترتيب متماثل مزدوج الفعل، السكتة الدماغية 2200-2800 مم | أسطوانات الرفع المزدوجة × 2 (سلسلة TSG) | النقل الثقيل للغاية (المعدات الكبيرة، الخام المعدني، إلخ.) | ||||||||||||||
تم تصميم اختيار الأسطوانات ليناسب حمولة الشاحنة بناءً على ثلاث نقاط أساسية:
يضمن التشغيل السليم والصيانة اليومية أداءً مستقرًا للأسطوانة على المدى الطويل.
تحميل المواد بالتساوي لتجنب التحميل الجزئي. منع التحميل الزائد. قم بتشغيل أدوات التحكم في الرفع/الخفض بسلاسة، وقم بإبطاء السرعة على الطرق الوعرة، وقم بتفريغ الحمولة على أرض مستوية فقط.
افحص جسم الأسطوانة بحثًا عن التشوهات والمفاصل بحثًا عن تسرب الزيت وقضيب المكبس بحثًا عن التلف يوميًا. التحقق من مستوى الزيت الهيدروليكي وجودته بانتظام؛ قم بربط البراغي السائبة وقم بتشحيم القضيب وأجزاء التوجيه. تنظيف سطح الاسطوانة والأختام لمنع دخول الغبار.
الرفع البطيء/غير المستوي: تحقق من وجود صمامات مسدودة أو خطوط أنابيب النفط. تسرب الزيت: استبدل الأختام القديمة في الوقت المناسب؛ إصلاح أجزاء اللحام لتسرب جسم الاسطوانة. قوة الرفع غير كافية: تحقق من ضغط النظام وجودة الزيت، وقم بإزالة انسدادات خطوط الأنابيب.
