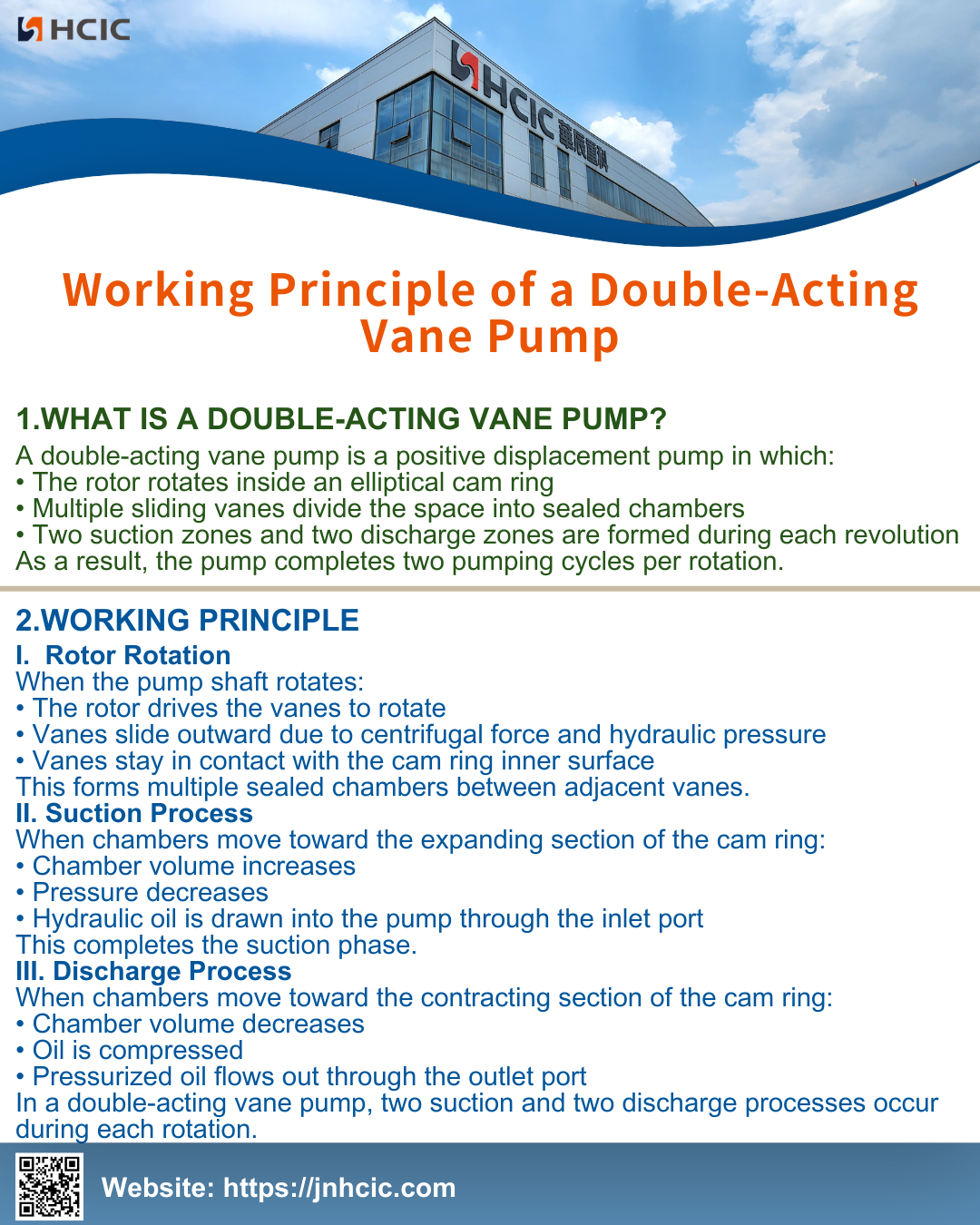

المضخة الريشية مزدوجة المفعول هي مضخة إزاحة موجبة حيث:
• يدور الدوار داخل حلقة كامة بيضاوية الشكل
• تقسم دوارات الانزلاق المتعددة المساحة إلى غرف محكمة الغلق
• يتم تشكيل منطقتي شفط ومنطقتي تفريغ خلال كل دورة
ونتيجة لذلك، تكمل المضخة دورتين ضخ في كل دورة.
عندما يدور عمود المضخة:
• يقوم الدوار بتحريك الريش للتدوير
• تنزلق الريش إلى الخارج بسبب قوة الطرد المركزي والضغط الهيدروليكي
• تظل الريش على اتصال بالسطح الداخلي لحلقة الكامة
وهذا يشكل غرفًا متعددة محكمة الغلق بين دوارات متجاورة.
عندما تتحرك الغرف نحو القسم المتوسع من حلقة الكامة:
• زيادة حجم الغرفة
• انخفاض الضغط
• يتم سحب الزيت الهيدروليكي إلى المضخة من خلال منفذ الدخول
هذا يكمل مرحلة الشفط.
عندما تتحرك الغرف باتجاه القسم المنقبض من حلقة الكامة:
• انخفاض حجم الغرفة
• يتم ضغط الزيت
• يتدفق الزيت المضغوط عبر منفذ المخرج
في المضخة الريشية مزدوجة المفعول، تحدث عمليتي شفط وعمليتي تفريغ أثناء كل دورة.
