تعلم كيفاسطوانات هيدروليكيةالعمل واستكشاف التصميمات الرئيسية والعثور على الحل المناسب لنظامك
تحصل الأسطوانات الهيدروليكية، والتي تسمى أيضًا "المكبس الهيدروليكية"، على الطاقة من السائل الهيدروليكي المضغوط، وعادة ما يكون الزيت الهيدروليكي. وهي مكونة من أسطوانة أسطوانية يتحرك داخلها مكبس متصل بقضيب المكبس ذهابًا وإيابًا. البرميل مغلق من كلا الطرفين: أحد الطرفين هو أسفل الأسطوانة (المعروف أيضًا باسم نهاية الغطاء)، والآخر هو رأس الأسطوانة، حيث يخرج قضيب المكبس. يحتوي المكبس على حلقات وأختام منزلقة، وهو يقسم الجزء الداخلي للأسطوانة إلى حجرتين - الحجرة السفلية (نهاية الغطاء) وغرفة جانب قضيب المكبس (نهاية القضيب). يعمل الضغط الهيدروليكي على المكبس لإنتاج الشغل والحركة الخطية.
يتم ربط الشفاه، والمرتكزات، و/أو الشقوق بجسم الأسطوانة. يحتوي قضيب المكبس أيضًا على أجزاء تركيب لتوصيل الأسطوانة الهيدروليكية بالجسم أو مكون الماكينة الذي يدفعه.
الأسطوانة الهيدروليكية هي المحرك، أو "المحرك"، وهو جزء من النظام الهيدروليكي - الذي يطلق عليه أحيانًا "العضلات" - والذي يجعل من السهل رفع الأحمال الثقيلة أو خفضها أو تحريكها أو "قفلها". الجزء "المولد" من النظام هو المضخة الهيدروليكية، التي ترسل تدفقًا ثابتًا أو منظمًا من الزيت إلى الجانب السفلي من الأسطوانة لتحريك قضيب المكبس لأعلى. يدفع المكبس الزيت الهيدروليكي الموجود في الحجرة الأخرى إلى الخزان. إذا افترضنا أن ضغط الزيت في غرفة قضيب المكبس يساوي الصفر تقريبًا، فإن القوة المؤثرة على قضيب المكبس تساوي الضغط في الأسطوانة الهيدروليكية مضروبًا في مساحة المكبس (F=PA).
يتحرك المكبس إلى الأسفل عندما يتم ضخ الزيت إلى الحجرة الجانبية لقضيب المكبس، ويتدفق الزيت الهيدروليكي من منطقة المكبس عائداً إلى الخزان دون ضغط. الضغط في غرفة منطقة قضيب المكبس هو (قوة السحب) مقسومة على (مساحة المكبس – منطقة قضيب المكبس).
تُعرف الأسطوانات الهيدروليكية أيضًا باسم "الرافعات الهيدروليكية" أو "المشغلات"، وهي تعمل على تحويل طاقة السوائل إلى طاقة ميكانيكية. على عكس المحركات الهيدروليكية، التي تنتج حركة دورانية، تؤدي الأسطوانات الهيدروليكية حركة خطية (مترجمة)، لذلك يطلق عليها أيضًا "المحركات الخطية".
تستخدم الأسطوانات الهيدروليكية عند الضغوط العالية، وتولد قوى كبيرة وحركة دقيقة. ولهذا السبب فهي مصنوعة من مواد قوية مثل الفولاذ، والتي يمكن أن تصمد أمام القوى الكبيرة المعنية.
هناك نوعان رئيسيان من بناء الأسطوانات الهيدروليكية المستخدمة في الصناعة: قضيب الربط وأسطوانات الجسم الملحومة. تشتمل تصميمات الأسطوانات الشائعة الأخرى على الأسطوانات الهيدروليكية التلسكوبية، والمكبس، والتفاضلية، وإعادة الطور، والأحادية الفعل، والمزدوجة المفعول.
معظم الأسطوانات الهيدروليكية مزدوجة المفعول: حيث يمكن وضع الزيت المضغوط على جانبي المكبس للسماح بالحركة في كلا الاتجاهين. تُستخدم الأسطوانات أحادية الفعل أحيانًا عند استخدام وزن الحمولة لإعادة الأسطوانة إلى وضعها المغلق.
توفر الأسطوانات الهيدروليكية مرونة أكبر في التصميم والهيكل عند نقل القوة بين نقطتين مختلفتين. تتيح الأسطوانات ذات الأحجام المختلفة إنشاء نظام يمكنه سحب الأوزان ودفعها ورفعها. يمكن تضمين الانحناءات والزوايا في تصميم النظام، وهو أمر مفيد إذا كانت هناك قيود على المساحة.
ومع ذلك، يجب استخدام الأسطوانات الهيدروليكية فقط للدفع والسحب الخطي. لا ينبغي نقل أي لحظات انحناء أو أحمال جانبية إلى قضيب المكبس أو الأسطوانة. لهذا السبب، من الأفضل أن يتم توصيل الأسطوانة باستخدام شق واحد مع محمل كروي. يسمح ذلك للأسطوانة بالتحرك وضبط أي اختلال بينها وبين الحمل الذي تدفعه.
الطول الإجمالي للأسطوانة الهيدروليكية هو مجموع الشوط، وسمك المكبس، وسمك القاع والرأس، وطول الوصلات. في كثير من الأحيان، هذا الطول لا يتناسب مع الجهاز. في مثل هذه الحالات، يتم استخدام قضيب المكبس أيضًا باعتباره برميل المكبس، ويتم إضافة قضيب المكبس الثاني.
وتسمى هذه الأسطوانات الهيدروليكية التلسكوبية. إذا كانت الأسطوانة القضيبية العادية ذات مرحلة واحدة، فإن الأسطوانات التلسكوبية هي وحدات متعددة المراحل ذات 2، 3، 4، 5، أو حتى 6 مراحل. بشكل عام، الأسطوانات الهيدروليكية التلسكوبية أغلى بكثير من الأسطوانات العادية. معظم الأسطوانات التلسكوبية أحادية الفعل (الدفع فقط). يجب أن تكون الأسطوانات التلسكوبية مزدوجة المفعول مصممة ومصنعة خصيصًا. يمكنك العثور على المزيد من المعلومات التقنية في قسم "كيف تعمل الأسطوانات" أدناه.

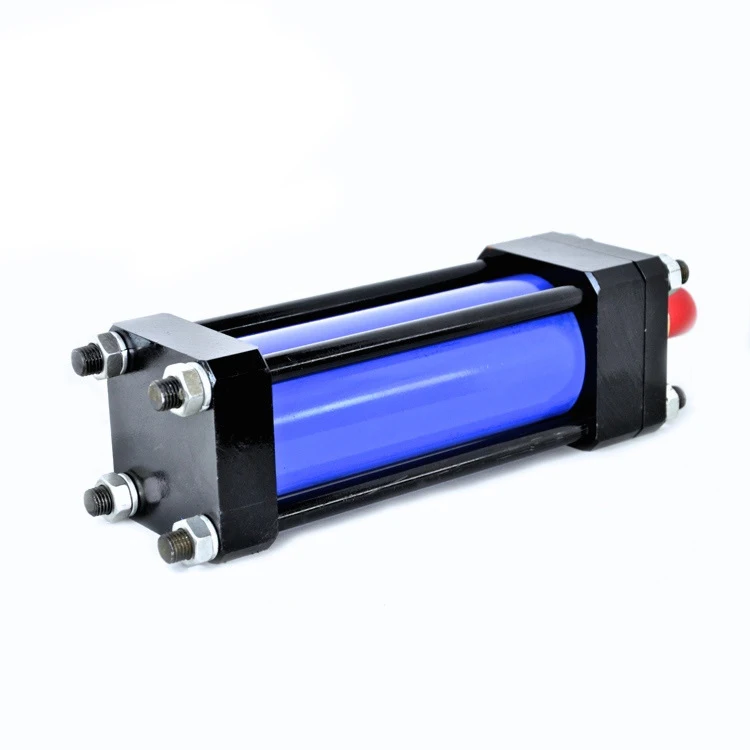

تستخدم الأسطوانات الهيدروليكية على شكل قضيب الربط قضبانًا فولاذية ملولبة عالية القوة لتثبيت الغطاءين الطرفيين على برميل الأسطوانة. طريقة البناء هذه هي الأكثر شيوعًا في تطبيقات المصانع الصناعية. تحتوي الأسطوانات ذات التجويف الصغير عادةً على 4 قضبان ربط، بينما قد تحتاج الأسطوانات ذات التجويف الكبير إلى ما يصل إلى 16 أو 20 قضيب ربط للحفاظ على أغطية النهاية في مكانها تحت القوى الهائلة الناتجة.
قامت الجمعية الوطنية لطاقة السوائل (NFPA) بتوحيد أبعاد أسطوانات قضيب الربط الهيدروليكي. وهذا يعني أنه يمكن تبادل الأسطوانات من شركات مصنعة مختلفة في نفس التركيبات. يمكن تفكيك الأسطوانات ذات نمط قضيب الربط بالكامل للخدمة والإصلاح.
يمكننا أن نوفر لك أسطوانات هيدروليكية قياسية ومخصصة، بما في ذلك الأسطوانات الهيدروليكية لقضيب الربط، لتلبية تطبيقاتك ومتطلباتك ومعلمات التشغيل المحددة. ما عليك سوى ملء نموذج تصميم الأسطوانات المخصص لدينا، وسيقوم أحد المهندسين الهيدروليكيين لدينا بالرد عليك بسرعة.

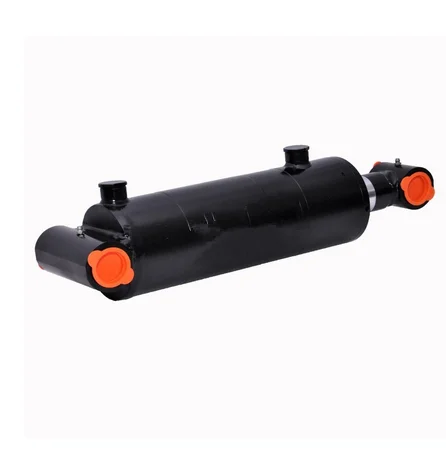

لا تحتوي الأسطوانات الهيدروليكية ذات الجسم الملحوم على قضبان ربط. يتم لحام البرميل مباشرة بأغطية النهاية. يتم لحام المنافذ بالبرميل. وعادة ما يتم ربط غدة القضيب الأمامية أو تثبيتها ببراميل الأسطوانة. يسمح ذلك بإزالة مجموعة قضيب المكبس وأختام القضيب للخدمة.
تتمتع أسطوانات الجسم الملحومة بالعديد من المزايا مقارنة بالأسطوانات ذات شكل قضيب الربط: فهي تتميز بجسم أضيق وغالبًا ما يكون طولها الإجمالي أقصر، مما يجعلها مناسبة بشكل أفضل في المساحات الضيقة للآلات. لا تفشل الأسطوانات الملحومة بسبب تمدد قضيب الربط عند الضغوط العالية والسكتات الدماغية الطويلة. كما أن التصميم الملحوم يجعل عملية التخصيص سهلة. يمكن بسهولة إضافة ميزات خاصة - مثل المنافذ الخاصة، والحوامل المخصصة، ومشعبات الصمامات - إلى جسم الأسطوانة. كما أن الجسم الخارجي الأملس للأسطوانات الملحومة يجعل من الممكن تصميم أسطوانات تلسكوبية متعددة المراحل.
تُستخدم الأسطوانات الهيدروليكية ذات الجسم الملحوم على نطاق واسع في سوق المعدات الهيدروليكية المتنقلة، مثل معدات البناء (بما في ذلك الحفارات والجرافات) ومعدات مناولة المواد (شاحنات الرفع الشوكية وبوابات الرفع الخلفي). كما أنها تستخدم في الصناعات الثقيلة، مثل الرافعات ومنصات النفط والمركبات الكبيرة على الطرق الوعرة في التعدين فوق الأرض.
