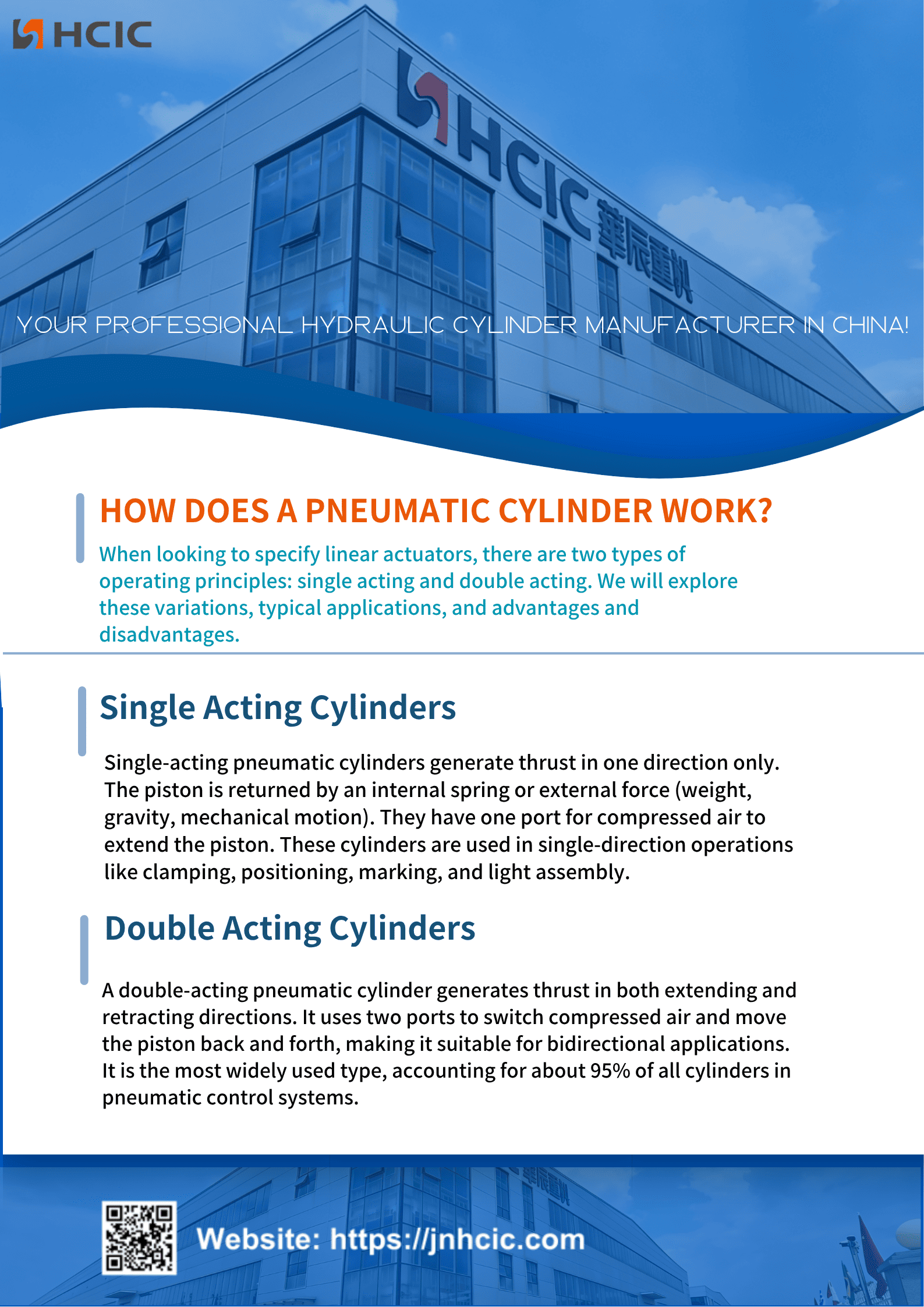

تنتج أسطوانة هوائية أحادية الفعل قوة دفع أو قوة عمل في اتجاه واحد فقط. يستخدم زنبركًا مدمجًا أو قوى خارجية مثل الجاذبية أو الأوزان أو الحركة الميكانيكية لسحب المكبس إلى نقطة البداية.
تتميز هذه الأسطوانات بمنفذ واحد فقط لدخول الهواء، والذي يغذي الهواء المضغوط إلى الحجرة لدفع المكبس إلى الموضع المستهدف.
تم تصميم الأسطوانات الهوائية أحادية الفعل لمهام العمل في اتجاه واحد، وتشمل الاستخدامات الشائعة التثبيت، وتحديد موضع الأجزاء، ووضع العلامات، وحركات السكتة الدماغية القصيرة، وأعمال التجميع الخفيفة.

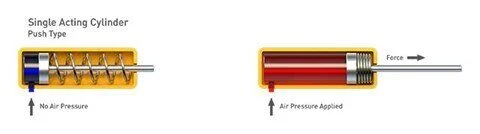

(1). يؤدي تطبيق ضغط الهواء إلى إحداث قوة دفع، وبالتالي "دفع" المكبس:

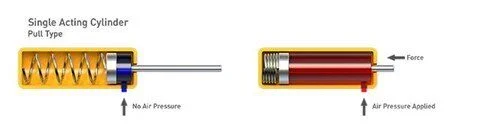

(2). يؤدي تطبيق ضغط الهواء إلى إحداث قوة دفع، وبالتالي "سحب" المكبس:
بناء بسيط ومباشر
تصميم مدمج وموفر للمساحة
انخفاض تكاليف صمامات التحكم وأنابيب خطوط الهواء
يستخدم نصف الهواء المضغوط مقابل أسطوانة مزدوجة الفعل بنفس الحجم
يكون جانب إرجاع الزنبرك مفتوحًا للهواء المحيط، مما يسمح بدخول الغبار والحطام إلى الداخل، مما يتسبب في حدوث أعطال ويقلل من عمر الأسطوانة
يضعف أداء الزنبرك بمرور الوقت، مما يؤدي إلى مواضع نهاية السكتة الدماغية غير المستقرة
قطر التجويف وطول الشوط محدودان بحجم الزنبرك الداخلي وقوته
انخفاض طفيف في قوة الدفع، لأن الزنبرك يقاوم حركة المكبس للأمام

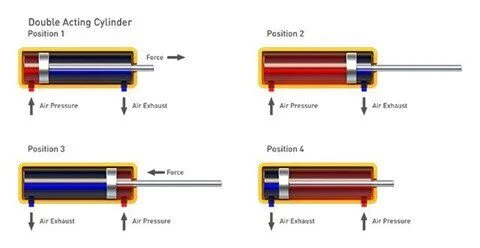

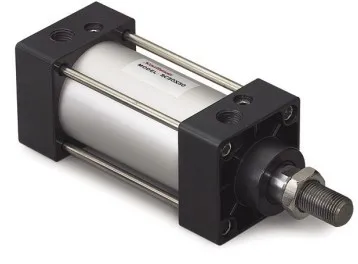

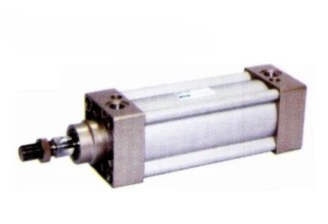

تولد أسطوانة هوائية مزدوجة الفعل قوة في كلا الاتجاهين، مما يدفع المكبس إلى الخارج ويسحبه إلى الداخل.
يأتي هذا التصميم مزودًا بمنفذ هوائي في كلا الطرفين، ويقوم بتحويل الهواء عالي الضغط بين المنفذين لدفع المكبس ذهابًا وإيابًا. لا غنى عنه للمهام التي تتطلب حركة ثنائية الاتجاه، مثل فتح وإغلاق البوابات الصناعية والمخمدات.
الأسطوانات مزدوجة الفعل هي المحركات الخطية الأكثر استخدامًا على نطاق واسع، حيث تمثل حوالي 95% من الأسطوانات المستخدمة في أنظمة التحكم الهوائية.
إنها الخيار الأمثل للعمليات الشاقة، والأشواط الطويلة ومتطلبات القوة العالية التي لا تستطيع الأسطوانات ذات التمثيل الفردي تلبيتها. كما تعمل نماذج التمثيل المزدوج الصغيرة أيضًا في المهام التي تحتاج إلى مواضع نهائية دقيقة وثابتة على كل من أشواط التمديد والسحب.
وإليك كيفية عملهم:
- تستخدم جميع الأسطوانات الهوائية القياسية ISO تقريبًا التصميم المزدوج الفعل
- نطاق أوسع من أحجام التجويف وأطوال الشوط مقارنة بالنماذج ذات التمثيل الفردي
- الكثير من التعديلات المخصصة للإطار الأساسي المزدوج التمثيل
- لا يوجد قفل مدمج لتثبيت المكبس في مواضع منتصف الشوط
- الهواء قابل للضغط، لذا تحتاج تطبيقات التغذية إلى أسطوانة هيدروليكية تابعة لحركة سلسة وثابتة
- تحتاج وحدات السكتة الدماغية الطويلة إلى دعم إضافي لقضيب المكبس لإيقاف الانحناء والحفاظ على سلاسة التشغيل
