لم يتم ضبط الضغط الاسمي للأسطوانة الهيدروليكية بشكل تعسفي. يتم حسابه بشكل شامل بناءً على قوة إنتاج مادة برميل الأسطوانة، وهيكل سمك الجدار، وحدود تحمل الأختام. يأخذ الضغط الاسمي للنماذج العامة القياسية 16MPa كقيمة التصميم الأساسية.
تتوافق هذه المعلمة مع حد التحمل الآمن لبراميل الأسطوانات المصنوعة من الفولاذ الكربوني العادي، وأختام البولي يوريثين القياسية وهياكل التوجيه التقليدية، كما أنها بمثابة معيار الاختيار الأكثر شيوعًا لآلات البناء والأنظمة الهيدروليكية للمقطورات. في التشغيل الفعلي، يُسمح لضغط التأثير اللحظي أن يتجاوز الضغط الاسمي لفترة وجيزة، في حين يجب ألا يتجاوز ضغط العمل المستمر طويل المدى 85% من القيمة المقدرة. هذا هو مبدأ التصميم الأساسي لتجنب التسرب الداخلي وتقادم الختم المتسارع وتشوه أسطوانة الأسطوانة.
في ظل ظروف الضغط المفرط على المدى الطويل، سوف ينتج الجدار الداخلي لأسطوانة الأسطوانة تشوهًا مرنًا طفيفًا، وسوف تتغير الفجوة المطابقة بين غلاف التوجيه وقضيب المكبس، مما يؤدي إلى إتلاف التسامح الدقيق الأصلي الذي يبلغ 0.02-0.03 مم.
مع اتساع الفجوة، يتكثف التدفق الجانبي للزيت الهيدروليكي وتتحمل حلقة المكبس قوة غير متساوية، مما يؤدي إلى تآكل جزئي تدريجي. في المرحلة اللاحقة، سوف تحدث أخطاء شائعة مثل التسرب الداخلي، وقوة الرفع غير الكافية وتسوية الحمل السريع، والتي تعد أيضًا من الأسباب الرئيسية للأعطال الهيدروليكية المتكررة في المعدات الموجودة في الموقع.
درجة الحرارة المحيطة من 20 إلى 30 درجة مئوية هي نطاق المطابقة الأمثل لتصميم مواد الختم. تحافظ الأختام المطاطية من مادة البولي يوريثين والنتريل على القيم القياسية في الصلابة والضغط المرن ومقاومة الزيت.
في ظل هذه الحالة، فإن شفة الختم تتناسب بشكل متساو مع جدار الأسطوانة وتحافظ على التحميل المسبق الثابت، مما يحافظ على أداء ختم الزيت المستقر لفترة طويلة بدون تآكل أو تشوه غير طبيعي.

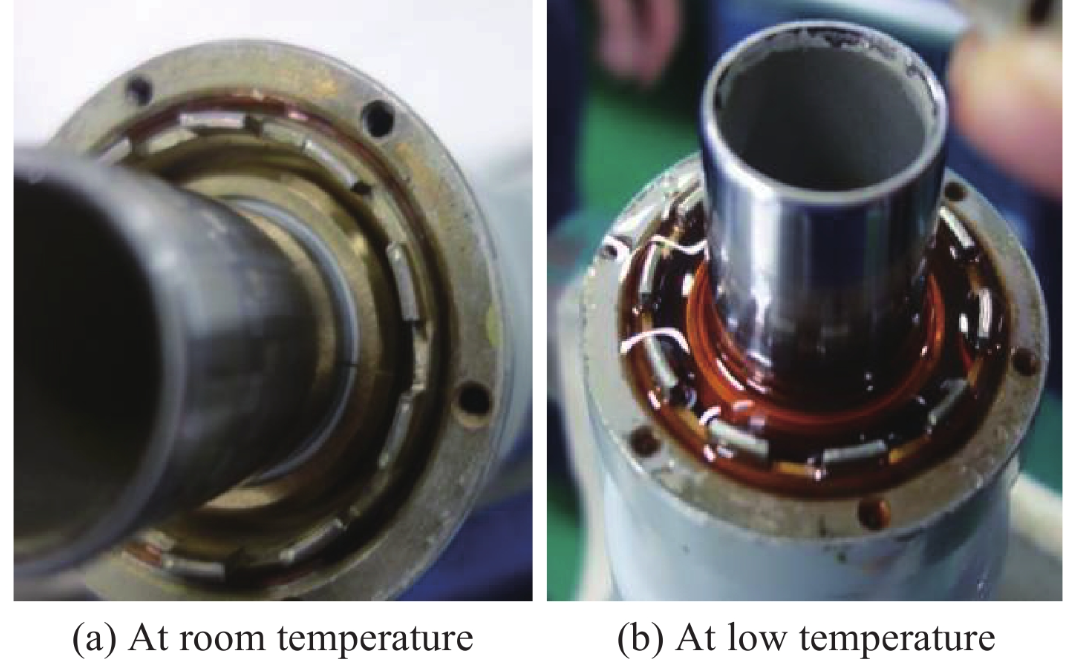

عندما تنخفض درجة الحرارة إلى أقل من -15 درجة مئوية، فإن النشاط الجزيئي لمواد الختم يتناقص مع صلابة أعلى وصلابة أقل. تصبح مرونة التركيب لشفة الختم ضعيفة ولا يمكنها تعويض الفجوات الصغيرة بشكل تكيفي، وهو السبب الرئيسي للتسرب في درجات الحرارة المنخفضة.
التشغيل طويل الأمد بدرجة حرارة أعلى من 40 درجة مئوية سوف يسرع من أكسدة الزيت الهيدروليكي وينتج شوائب غروانية. وفي الوقت نفسه، تتقادم الأختام وتتصلب بشكل أسرع مع انخفاض المرونة، مما يتسبب في تسرب طفيف تدريجي ومستمر ويؤثر على الاستقرار التشغيلي الشامل.

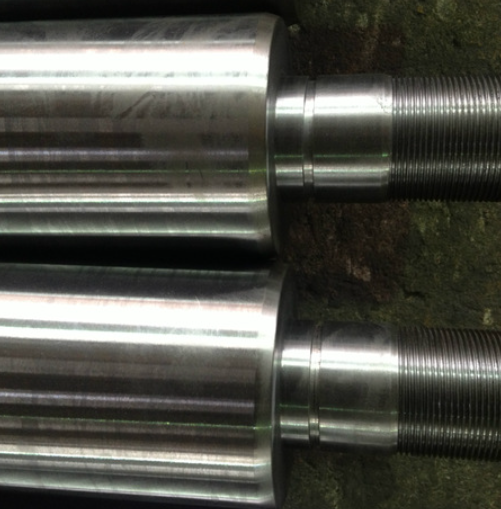

يعد الطلاء الكهربائي بالكروم الصلب على قضبان المكبس بمثابة عملية حماية صناعية قياسية. بالنسبة للمنتجات الرسمية ذات الإنتاج الضخم، يتم التحكم بشكل صارم في سمك الطلاء ضمن 0.08 مم إلى 0.12 مم.
يفشل الطلاء الرقيق جدًا في توفير مقاومة كافية لاحتكاك الرمال والتآكل، مما يؤدي إلى حدوث خدوش وبقع صدأ في وقت قصير في ظل ظروف العمل الخارجية. سيؤدي الطلاء السميك بشكل مفرط إلى زيادة الضغط على السطح الداخلي ويسبب التقشير والإضرار بنعومة السطح وتسريع تآكل الختم.
يتم التحكم في خشونة السطح لقضبان المكبس النهائية عند Ra0.2–Ra0.4μm. تلبي هذه الدقة متطلبات الحركة التلسكوبية منخفضة الاحتكاك وتتجنب خدش شفة الختم الناتجة عن نتوءات دقيقة على السطح.
سوف تؤدي الخشونة العالية بشكل مفرط إلى ارتداء الختم بشكل مستمر عن طريق النتوءات المجهرية؛ في حين أن السطح الأملس بشكل مفرط يقلل من سعة تخزين الزيت ويجعل من الصعب تشكيل طبقة زيتية مستقرة، مما يزيد من خطر الاحتكاك الجاف ويقلل من عمر خدمة مكونات الختم.

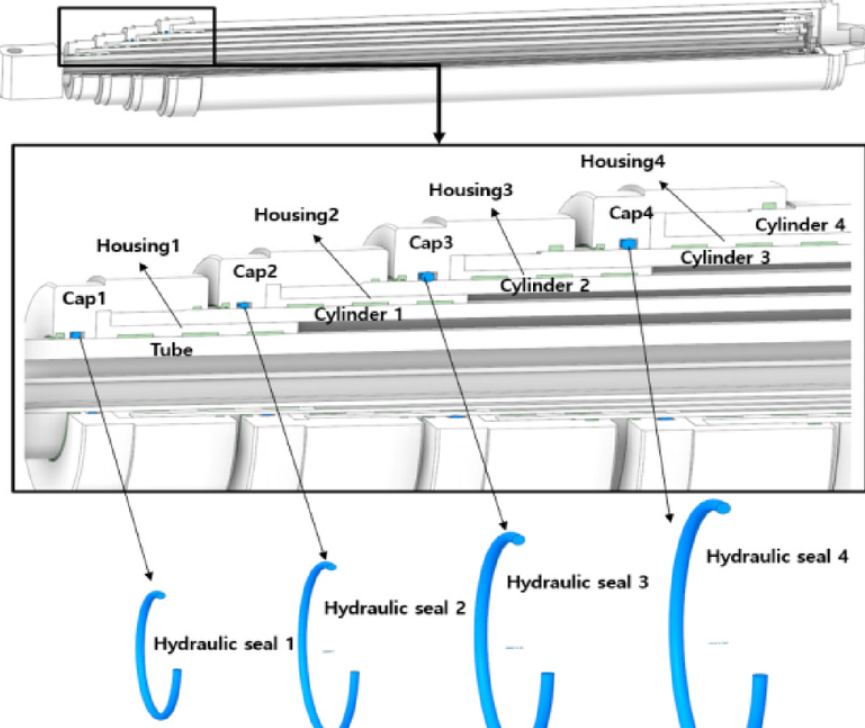

تتميز الأسطوانات الهيدروليكية متعددة المراحل باختلافات هيكلية متأصلة في الشوط ومنطقة التشغيل الفعالة وقطر مرور الزيت في كل مرحلة. النماذج التي لا تحتوي على تصميم التحسين المتزامن ستنتج انحرافًا في الموضع أثناء التشغيل التلسكوبي كامل الشوط.
تعد محورية المعالجة، وخلوص غلاف التوجيه، وتوزيع تدفق الزيت من عوامل العملية الأساسية الثلاثة التي تحدد دقة التزامن للأسطوانات متعددة المراحل.

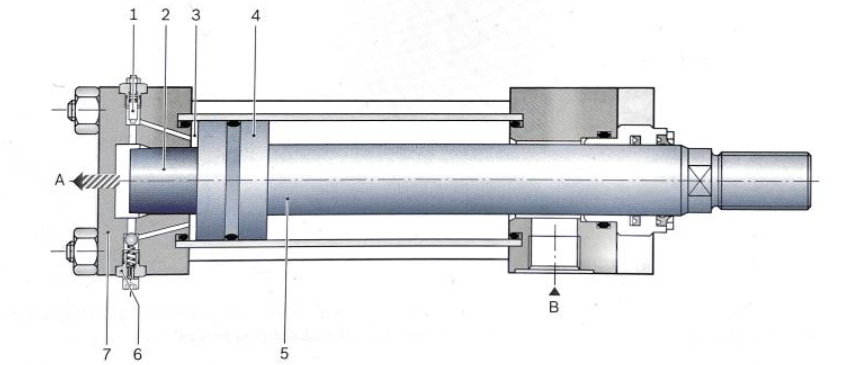

هياكل خانق عازلة مدمجة في كلا طرفياسطوانات هيدروليكيةتقليل معدل تدفق الزيت الهيدروليكي في نهاية الشوط من خلال تأثير التخميد لفتحات الخانق، وتجنب التأثير الصلب بين المكبس والغطاء النهائي.
يعمل تصميم المخزن المؤقت المعقول على إضعاف تأثير بدء التشغيل، ويقلل من اهتزاز المعدات بشكل عام ويقلل من تلف الكلال الناتج عن طبقات اللحام وأقواس التثبيت. إنها مناسبة بشكل خاص لسيناريوهات التشغيل والإيقاف عالية التردد مثل الرفع المثبت على المركبات وآلات الموانئ والمعدات الزراعية الثقيلة.
في معيار التجميع الدقيق في الصناعة، يتم التحكم في خلوص التجميع بين غلاف التوجيه وقضيب المكبس بشكل ثابت عند 0.02 مم - 0.03 مم.
سيؤدي الخلوص الصغير جدًا إلى حدوث تشويش وحركة تلسكوبية غير سلسة بسبب التمدد الحراري عند ارتفاع درجة الحرارة؛ تؤدي الخلوص الزائد إلى زيادة الاهتزاز الشعاعي لقضيب المكبس، مما يؤدي إلى حمل لا مركزي مركز وتآكل أحادي الجانب، وبالتالي تقصير دورة الصيانة الشاملة.
تعد محورية التجميع لأسطوانة الأسطوانة والغطاء النهائي وغطاء التوجيه وقضيب المكبس نقطة تحكم رئيسية في التصنيع والتجميع.
تعمل الأسطوانات الهيدروليكية ذات الانحراف المحوري المفرط تحت قوة لا مركزية لفترة طويلة، مما يزيد بشكل كبير من احتمالية تآكل الختم الأحادي الجانب وخدش جدار الأسطوانة المحلي. وهو أيضًا سبب تقني مهم للاختلافات الواضحة في عمر الخدمة بين المنتجات ذات المواصفات نفسها.
