دليل اختيار الأسطوانات الهيدروليكية المشهور عالي الطلب

I. المقدمة: مشتركةاسطوانة هيدروليكيةأخطاء الاختيار التي يرتكبها المشترون في الخارج

1.1 المشاكل الحقيقية الناجمة عن الاختيار الخاطئ للأسطوانة

غالبًا ما يختار المشترون عبر أمريكا الشمالية وأوروبا وأستراليا الأسطوانات فقط من حيث الطول وسمك البرميل، متجاهلين مطابقة ظروف العمل.

يقوم العديد من الأشخاص بتثبيت أسطوانات قضيب الربط على الجرارات والمقطورات القلابة. يؤدي العمل الوعر المستمر إلى فك قضبان الربط وثني قضبان المكبس بسرعة. تتشقق الأسطوانات الملحومة الرقيقة الرخيصة تحت الحمل الثقيل، مما يؤدي إلى توقف الإنتاج وتكاليف الصيانة الإضافية.

تغطي أنماط الأسطوانات الأربعة أكثر من 90% من عمليات الاستبدال العالمية وطلبات تصنيع المعدات الأصلية. يقوم هذا الدليل بفرز النماذج الأكثر مبيعًا مع مراجع اختيار عملية لموظفي الشراء وتجار قطع الغيار بالجملة.

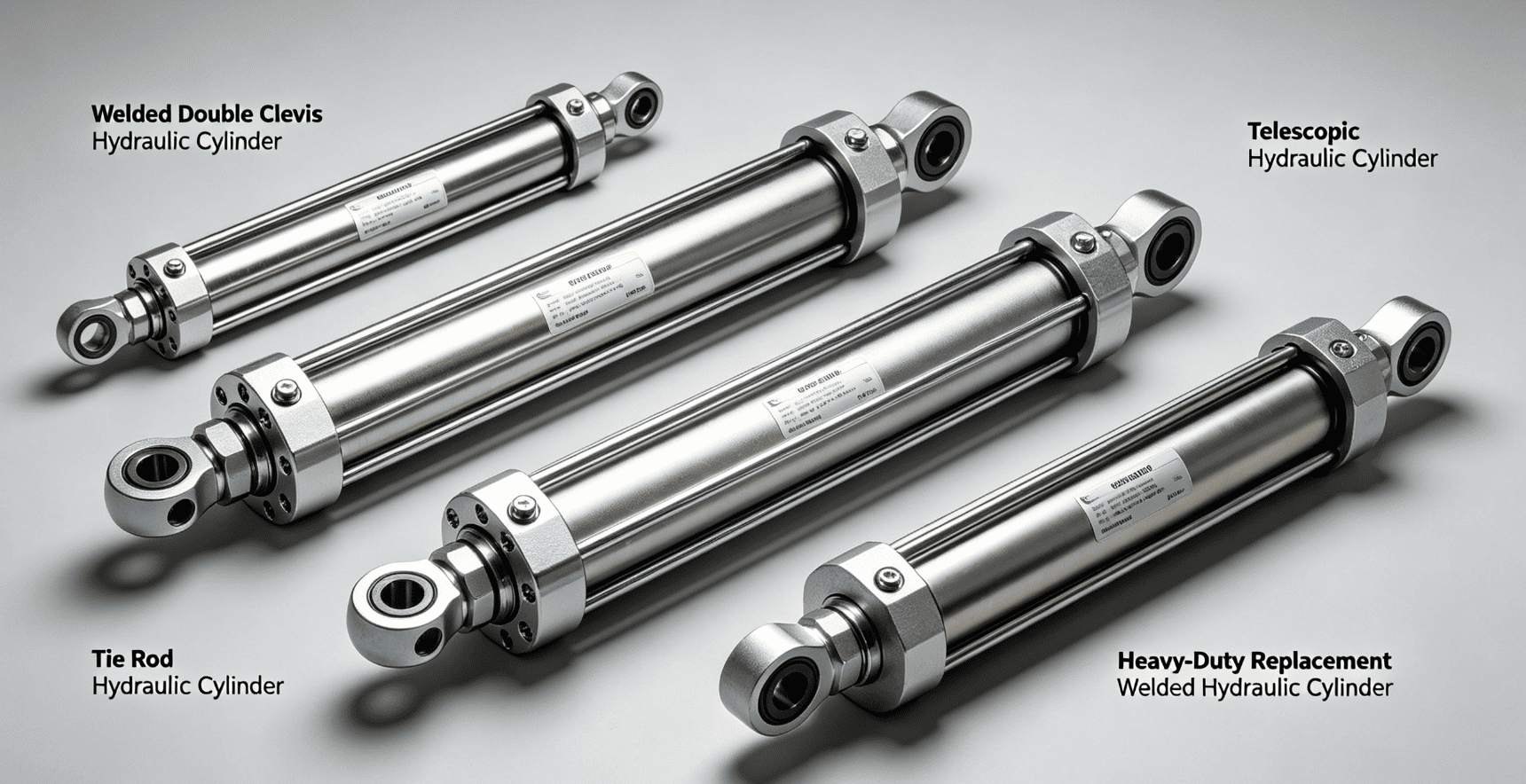

1.2 أربع أسطوانات هيدروليكية الأكثر مبيعًا للسوق الخارجية

أسطوانة هيدروليكية ملحومة بشق مزدوج — الآلات الزراعية، وقاطع الأخشاب، والمقطورة الزراعية

أسطوانة هيدروليكية لقضيب التعادل - الأدوات الآلية الداخلية ومعدات التشغيل الآلي

أسطوانة هيدروليكية تلسكوبية — حصريًا مقطورة قلابة وشاحنة قلابة

أسطوانة هيدروليكية ملحومة بديلة للخدمة الشاقة - قطع غيار ما بعد البيع للحفارات الصغيرة واللودر

ثانيا. الهيكل والمزايا والعيوب والسيناريوهات القابلة للتطبيق

2.1ملحومة مزدوجة Clevis اسطوانة هيدروليكية(أفضل اختيار للمعدات المحمولة)

2.1.1 الميزات الهيكلية الأساسية

تعتمد أغطية البرميل والنهاية اللحام المتكامل بالقوس المغمور بدون قضبان ربط خارجية. يستخدم الطرفان شقًا مزدوجًا من قطعة واحدة لتركيب الدبوس.

ضغط العمل القياسي 21 ميجا باسكال، نسخة الضغط العالي المطورة تصل إلى 35 ميجا باسكال، مع قدرة رائعة على مقاومة الاهتزاز والحمل الجانبي.

تعتمد المنتجات منخفضة التكلفة شقوقًا رفيعة مقسمة والتي تتشقق بسهولة. تستخدم المنتجات المؤهلة لحام اختراق كامل 8-12 مم، ومستقر في ظروف العمل الخارجية الموحلة.

2.1.2 المعدات المطابقة والعملاء المستهدفين

تناسب ذراع رفع الجرار، ومقسم الأخشاب، ومقطورة المزرعة، والرافعة الصغيرة، وشاحنة السحب.

خدمة تجار الجملة لقطع غيار المزارع ومصانع الآلات الزراعية ومحلات التصليح الخارجية.

2.1.3 إيجابيات وسلبيات

الإيجابيات: صغير الحجم، ومقاوم للغبار، وسهل التركيب، وقابل للتخصيص، وحجم ثقب السكتة الدماغية

السلبيات: التفكيك الداخلي المزعج، ومدة زمنية أطول للأحجام غير القياسية

2.2 اسطوانة هيدروليكية لقضيب التعادل(النوع الصناعي الداخلي العام)

2.2.1 الميزات الهيكلية الأساسية

أربعة قضبان ربط تثبت غطاءين طرفيين، مما يجعلها مريحة لتفكيك واستبدال الأختام الداخلية. إنه يتبع معايير NFPA الدولية مع ضغط موحد 21MPa.

ترتخي قضبان الربط المكشوفة تحت تأثير الاهتزاز طويل الأمد، وستؤدي القوة الجانبية إلى ثني قضبان المكبس، ولا تناسب الآلات المحمولة الخارجية.

2.2.2 المعدات المطابقة والعملاء المستهدفين

تناسب الأدوات الآلية، وخطوط أتمتة التغليف، والمكابس الهيدروليكية الداخلية، ومنصات الرفع الثابتة.

خدمة مصانع الأتمتة وموردي صيانة المعدات وتجار الأجزاء الهيدروليكية الداخلية.

2.2.3 إيجابيات وسلبيات

الإيجابيات: سلع فورية كافية، سهولة الصيانة، سعر منخفض، تسليم سريع للأحجام القياسية

السلبيات: مقاومة ضعيفة للاهتزاز، ولا يمكن استخدامها في الجرارات والمقطورات القلابة

2.3 اسطوانة هيدروليكية تلسكوبية(خاص بالمقطورات القلابة)

2.3.1 الميزات الهيكلية الأساسية

تصميم كم متداخل متعدد المراحل، طول قصير بعد التراجع وشوط رفع طويل بعد التمديد. معظمها أحادية المفعول وتتراجع بالجاذبية، مع 2-4 مراحل اختيارية.

تؤدي المزيد من مراحل التمديد إلى دفع طرفي أضعف، وهو غير مناسب لرفع الأحمال الثقيلة جدًا.

2.3.2 المعدات المطابقة والعملاء المستهدفين

تناسب مقطورات تفريغ المزرعة، والشاحنات القلابة، ومركبات القمامة الصحية، والسلالم الجوية.

خدمة مصانع تجديد المقطورات وتجار الجملة لقطع الشحن ومصنعي معدات الصرف الصحي.

2.3.3 إيجابيات وسلبيات

الإيجابيات: حجم صغير منسحب، شوط طويل، دائرة زيت بسيطة، معدل فشل منخفض

السلبيات: موانع التسرب متعددة الطبقات تحتاج إلى زيت هيدروليكي نظيف، ولا توجد وظيفة سحب هيدروليكية نشطة

2.4 الأسطوانة الهيدروليكية الملحومة البديلة للخدمة الشاقة (قطع غيار الحفار واللودر)

2.4.1 الميزات الهيكلية الأساسية

مصنوعة من أنبوب سميك مصقول غير ملحوم وقضيب مكبس معزز مضاد للانحناء، متطابق مع وصلة كروية مزورة أو شق واحد، اللحامات السميكة ذات الاختراق الكامل تدعم أقصى ضغط 35 ميجا باسكال.

تتوافق الأحجام تمامًا مع حفارات CAT وKomatsu وKubota الصغيرة للاستبدال المباشر دون تعديل.

2.4.2 المعدات المطابقة والعملاء المستهدفين

تناسب أسطوانة ذراع الحفار الصغيرة/أسطوانة الذراع، وأسطوانة إمالة اللودر، وبكرة الطريق الصغيرة.

خدمة مصدري آلات البناء ومحلات التصليح الميدانية ومصانع المعدات الهندسية الصغيرة.

2.4.3 إيجابيات وسلبيات

الإيجابيات: حجم استبدال دقيق، مقاوم للصدمات، متين في مواقع البناء، طلبات متكررة للغاية

السلبيات: تحتاج النماذج المختلفة والآلات غير القياسية إلى التخصيص بناءً على بيانات الأسطوانة القديمة

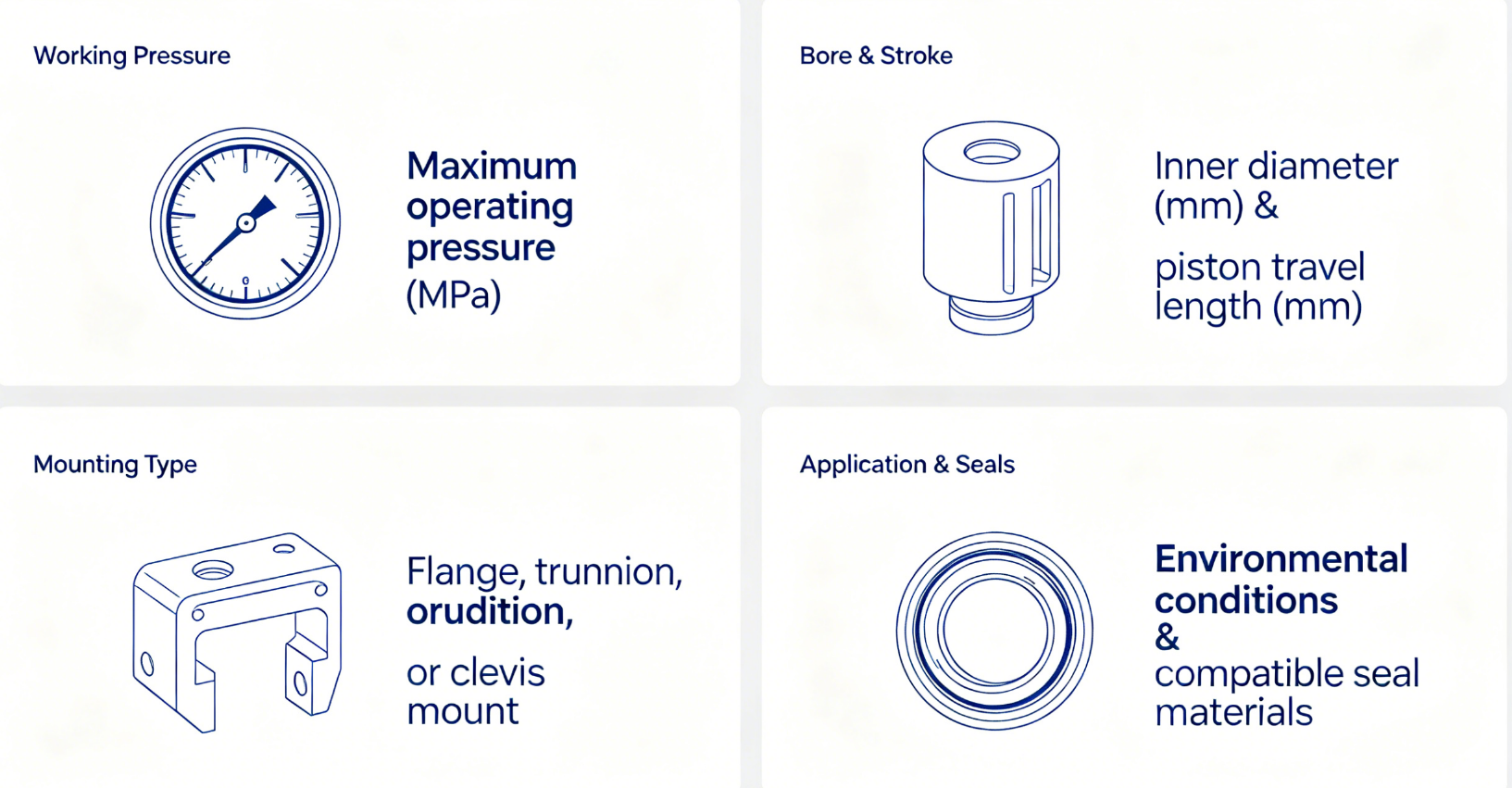

ثالثا. معلمات الاختيار الأساسية العالمية

3.1 مطابقة ضغط العمل

يناسب الطراز القياسي 21 ميجا باسكال (3000 رطل لكل بوصة مربعة) معظم المعدات الزراعية والداخلية، وهو ما يمثل 90% من الطلبات بأداء عالي التكلفة.

نسخة سميكة ذات ضغط عالي 25-35 ميجا باسكال للحفارات وظروف العمل التي تؤثر على التعدين.

3.2 قواعد اختيار التجويف والشوط

تتعلق قوة الرفع فقط بضغط التجويف والنظام؛ السكتة الدماغية الأطول لا يمكنها تحسين سعة الحمولة.

قم بقياس التراجع الكامل وطول الامتداد عند استبدال الأسطوانات القديمة، حيث يتسبب الحكم البصري بسهولة في نقص الشوط وتسرب الزيت.

اختر الأسطوانات التلسكوبية للسكتة الدماغية الطويلة ذات المساحة المحدودة؛ اختر أسطوانات ملحومة مزدوجة لمعدات التأرجح متعددة الزوايا.

3.3 المطابقة السريعة لنوع التركيب

آلات الرفع الخارجية متعددة الزوايا: أسطوانة هيدروليكية ملحومة بشق مزدوج

معدات الضغط المنخفض الداخلية المستقرة: أسطوانة هيدروليكية لقضيب التعادل

مقطورة قلابة ذات رفع طويل الشوط: أسطوانة هيدروليكية تلسكوبية

ذراع الحفار المفصلي: أسطوانة هيدروليكية بديلة ملحومة للخدمة الشاقة

3.4 الختم والتجميع المضاد للتآكل حسب بيئة العمل

حالة النظافة الداخلية العادية: أختام NBR + طلاء أسود مضاد للصدأ

المزرعة الخارجية الموحلة: قضيب مكبس سميك من الكروم + غطاء غبار خارجي

بيئة الضباب الملحي الساحلي: طبقة مجلفنة شاملة مضادة للتآكل

حالة الزيت الساخن بدرجة حرارة عالية: أختام مطاطية من الفلور FKM لتجنب التسرب الداخلي والخارجي

رابعا. جدول الاختيار السريع حسب الصناعة

4.1 الآلات الزراعية

الخيار الأول: أسطوانة هيدروليكية مزدوجة ملحومة ذات شق مزدوج

تجنب: تنكسر أسطوانات قضيب الربط بسهولة تحت الاهتزاز؛ الأسطوانات التلسكوبية ذات السكتة الدماغية الطويلة لا تناسب المعدات الزراعية الصغيرة

4.2 معدات تفريغ الشحن والصرف الصحي

الخيار الأول: أسطوانة هيدروليكية تلسكوبية أحادية المرحلة من 2 إلى 4 مراحل

البديل: أسطوانة مزدوجة ملحومة بسكتة دماغية طويلة للمقطورات الصغيرة الخفيفة

4.3 آلات البناء الصغيرة

الخيار الأول: أسطوانة هيدروليكية ملحومة بديلة للخدمة الشاقة

البديل: أسطوانة مزدوجة سميكة عالية الضغط للرافعات الزراعية الكبيرة

4.4 الأتمتة والأدوات الآلية

الخيار الأول: أسطوانة هيدروليكية قياسية لقضيب الربط

تجنب: الأسطوانات الملحومة عالية التكلفة غير ضرورية للمعدات الداخلية الثابتة

V. الأخطاء الشائعة واقتراحات تجنبها

5.1 أسطوانة ملحومة مزدوجة

تتشقق الشقوق الرفيعة المقسمة تحت الحمل الثقيل، وتتسبب اللحامات الرقيقة في تسرب الزيت. تأكد من وجود شقوق مدمجة مزورة ولحامات اختراق كاملة 8 مم +، يوصى باستخدام قضيب الكروم السميك للاستخدام الخارجي.

5.2 أسطوانة هيدروليكية لقضيب التعادل

يعمل الاهتزاز على فك قضبان الربط وثني قضبان المكبس، وهو مسموح به فقط للمعدات الداخلية المستقرة.

5.3 أسطوانة هيدروليكية تلسكوبية

السيطرة على الحمل الثقيل خلال المرحلتين الأوليين؛ يؤدي الامتداد الكامل إلى انخفاض حاد في الدفع. استبدل الزيت الهيدروليكي بانتظام لحماية الأختام متعددة الطبقات.

5.4 اسطوانة استبدال الحفار

لا يمكن تثبيت الحجم الخاطئ بشكل طبيعي، قم بتوفير صور الأسطوانة القديمة ونماذج الماكينة للتأكيد قبل الطلب.

سادسا. استشارات مخصصة واستبدال

أرسل المعلومات التالية إلى مهندسينا للحصول على خطط مطابقة خلال 24 ساعة:

صناعة الآلات والنموذج الكامل

صور واضحة لنهايات تركيب الاسطوانة القديمة

التجويف المقاس، قطر القضيب، الطول الممتد والمتراجع بالكامل

ضغط العمل والبيئة (ارتفاع درجة الحرارة، شاطئ البحر، الموقع الموحل)

نحن ندعم تخصيص عينة واحدة لجميع أنواع الأسطوانات الأربعة، كل منتج مزود بتقرير اختبار الضغط الكامل وضمان لمدة 12 شهرًا.
