لديك اسطوانة ميتة على الجهاز. الآلة معطلة. أنت بحاجة إلى بديل وبسرعة.
اطلب دون قياس وستقامر: الأسطوانة الجديدة بها التجويف الصحيح ولكن السكتة الدماغية الخاطئة - فهي تصل إلى القاع قبل الانتهاء من المهمة. أو أن عيون الدبوس صغيرة جدًا بمقدار ربع بوصة. أو أن المنافذ هي الخيط الخطأ. تظل الآلة معطلة لمدة أسبوعين آخرين بينما يعود الجزء الخطأ.
يستغرق القياس الدقيق أربعين دقيقة. إنه يحول "أعتقد أن الأمر بهذا الحجم" إلى رسم يمكن للمصنع البناء منه. كل ساعة تقضيها في القياس هي ساعة لا تقضيها في انتظار بديل لا يناسبك.
يغطي هذا الدليل القياسات الستة التي تحتاجها: التجويف والقضيب والشوط والأطوال الإجمالية والتركيب والمنافذ.
- الفرجار (الفرجار الرقمي الرخيص مقاس 6 بوصة جيد)
- شريط قياس أو مسطرة فولاذية
- قلم وورقة (أو هاتفك)
- كاميرا
- قطعة قماش نظيفة - امسح القضيب والمنافذ قبل القياس
لا شيء غريب. أرضية المتجر بها كل هذا.
التجويف هو القطر الداخلي للبرميل — وهو الجزء الذي ينزلق المكبس فيه. وهو يحدد قوة الأسطوانة.
منطقة المكبس = π × (التجويف / 2)²
مثالان لإظهار سبب أهميته:
- تجويف 3 بوصات عند 2000 رطل لكل بوصة مربعة → 14,137 رطلاً من قوة الدفع
- تجويف 4 بوصات عند 2000 رطل لكل بوصة مربعة → 25,133 رطلاً من قوة الدفع
نفس الضغط، قوة أكبر بنسبة 78%. ولهذا السبب فإن التجويف هو الرقم الأول الذي يطلبه المصنع.
كيفية القياس:إذا تم تفكيك الاسطوانة، الفرجار داخل البرميل مباشرة. إذا كان لا يزال مجمعًا، فلا تضغط عليه - فغالبًا ما يتم ختم التجويف على البرميل أو على لوحة البيانات. ابحث عن ختم مثل "3.00 BORE" أو رقم الطراز. أرسل لنا صورة لأي ختم؛ يمكننا قراءة التجويف من النموذج.

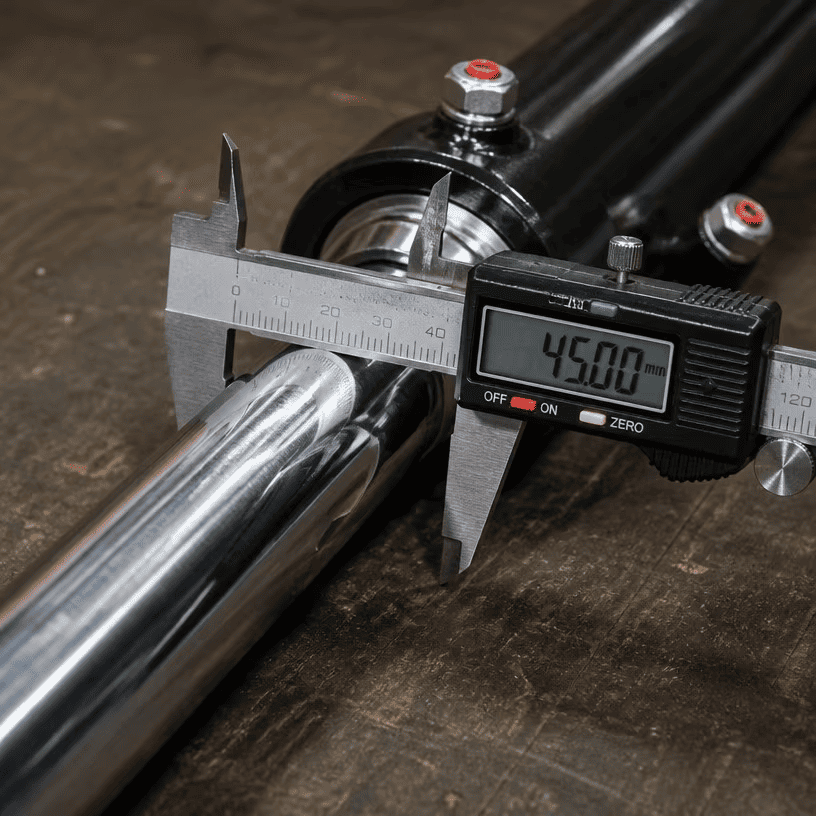

قطر القضيب مهم لسببين: القوة وملاءمة الختم.
كيفية القياس:الفرجار هو مكان نظيف — بالقرب من الغدة، وليس عند الطرف حيث يمكن ارتداؤه. تنظيفه أولا. القضيب المغبر أكبر من حجمه.
تحقق من التآكل. إذا كان القضيب يظهر حزًا ثقيلًا، أو نقرًا، أو درجة مهترئة حيث يركب الختم، فاذكر ذلك في استفسارك. يعني وجود قضيب مهترئ أن الآلة قد تواجه مشكلة في محاذاة غير صحيحة - حيث ستتآكل الأسطوانة الجديدة بنفس الطريقة إذا لم يتم إصلاح السبب.

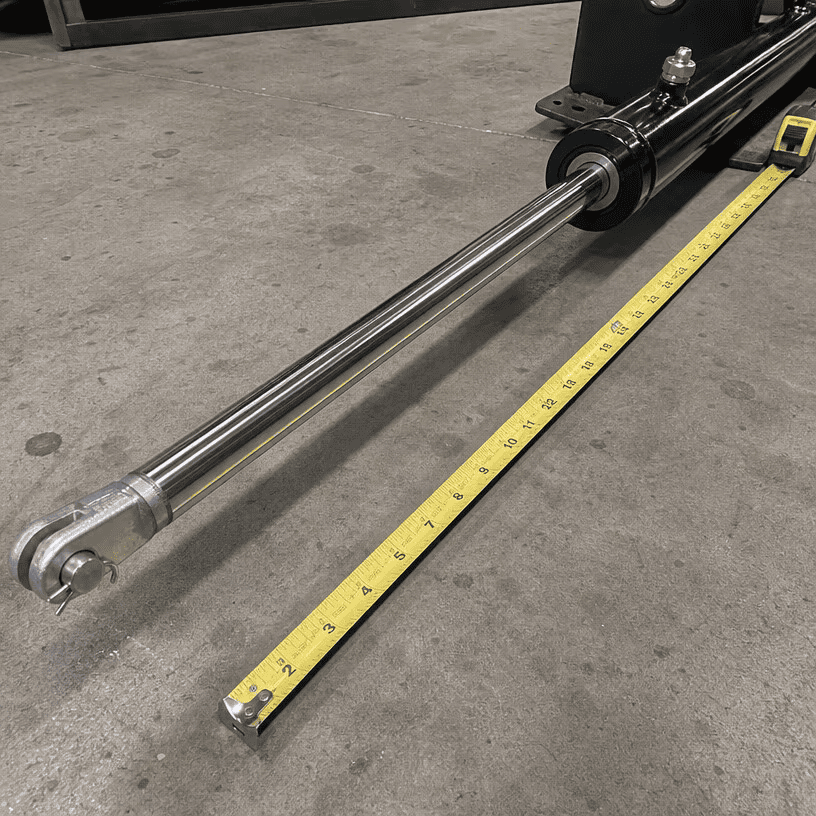

السكتة الدماغية هي المسافة التي يقطعها القضيب، من التراجع الكامل إلى الامتداد الكامل. هذا هو المكان الذي تحدث فيه معظم أخطاء القياس.
الطريقة الخاطئة:التخمين من القضيب المكشوف عندما تكون الاسطوانة خارج الآلة.
1. قم بقياس الأسطوانة المنسحبة بالكامل — من النهاية إلى النهاية، ثم ثبت المركز في المركز. اتصل بهذا ر.
2. قم بقياس الأسطوانة ممتدة بالكامل — من النهاية إلى النهاية، ثم ثبت المركز في المركز. اتصل بهذا E.
3. السكتة الدماغية = E − R (بالنسبة للأسطوانة القياسية، فإن حركة القضيب تساوي الفرق في الطول الإجمالي بين الممتد والمتراجع).
مثال: تراجع 24 بوصة، ممتد 60 بوصة → السكتة الدماغية 36 بوصة.
إذا كانت الأسطوانة موجودة على الآلة، فيمكنك قياس الشوط في مكانه: ضع علامة على القضيب عند الغدة، وقم بتمديده بالكامل، وقياس القضيب المكشوف - هذا الطول المكشوف هو الشوط.
لا تخلط الوحدات أبدًا. قم بقياس كل شيء بالبوصة أو كل شيء بالملليمتر. الأسطوانة المقتبسة بشوط 36 بوصة وشوط 900 مم ليست هي نفس الأسطوانة.

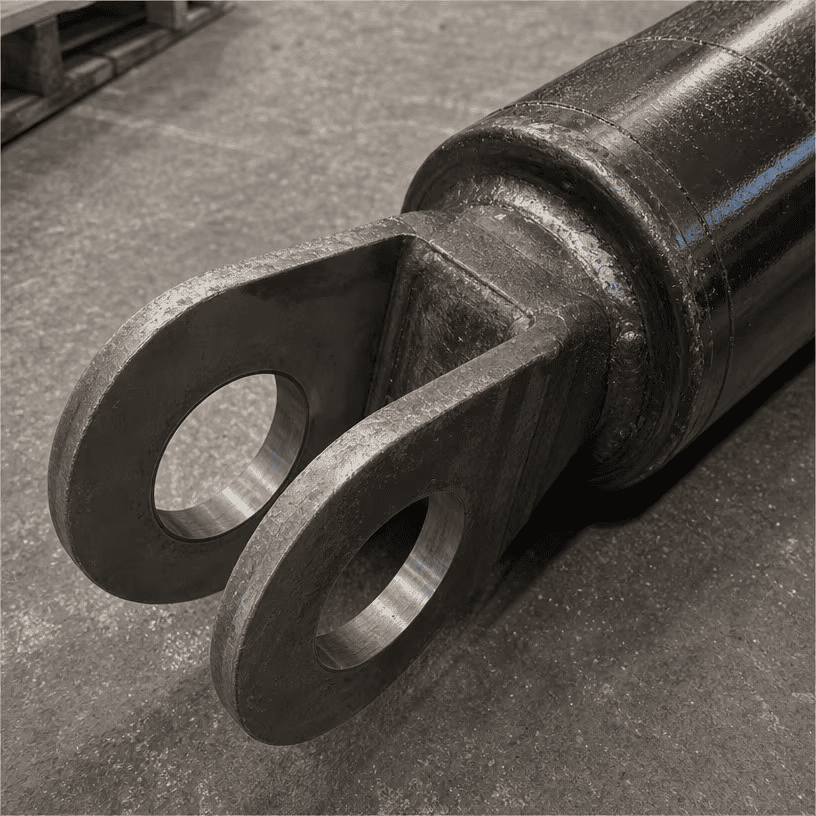

التثبيت هو كيفية ربط الاسطوانة بالجهاز. هذا هو المصدر الثاني الأكثر شيوعًا للأوامر الخاطئة.
عين الدبوس (clevis): قم بقياس قطر فتحة الدبوس والعرض بين الأذنين. لاحظ أيضًا المسافة من مركز ثقب الدبوس إلى نهاية البرميل/القضيب، حيث يتم بناء المصانع من هذه الأبعاد.
الأنبوب المتقاطع: قم بقياس القطر الخارجي للأنبوب والمسافة بين طرفي الأنبوب.
شفة أو مرتكز الدوران: لاحظ نمط فتحة الترباس وحجم الترباس وسمك الحافة. بالنسبة للمرتكزات، قطر الدبوس وموضع مرتكز الدوران على طول البرميل.
الأهم: مراكز الدبوس. عندما تعطي الأطوال الإجمالية (منسحبة وممتدة)، أعطها مركز الدبوس إلى مركز الدبوس - وهذا هو البعد الذي تراه الآلة بالفعل. يؤدي القياس إلى الجزء الخارجي من العين إلى زيادة سماكة العين الدبوسية مرتين وسيكون البديل طويلًا جدًا.

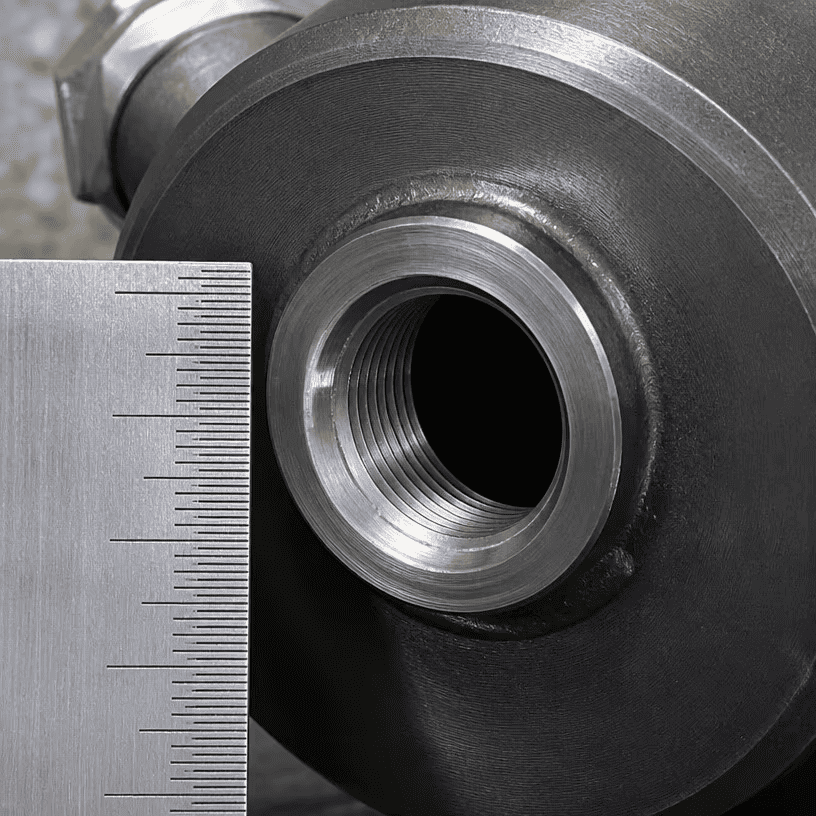

المنافذ هي مكان توصيل الخراطيم. أخطأت في الخيط ولا شيء يناسبه.
أربعة معايير مشتركة: SAE (خيوط UNF)، NPT (الأنبوب المدبب)، BSP (التوازي البريطاني)، والمتري.
كيفية القياس: قم بفرجار قطر المنفذ، ثم قم بعد الخيوط التي تزيد عن بوصة واحدة (للبوصة) أو 10 مم (للمتري). يقارن
| خيط | الحجم النموذجي على الاسطوانات | ملحوظات |
|---|---|---|
| حلقة SAE O (نمط JIC) | #6، #8، #10 | حلقة دائرية مستقيمة تغلق الوجه |
| معاهدة حظر الانتشار النووي | 1/4"، 3/8"، 1/2" | مدبب، الأختام على المواضيع |
| بي إس بي بي / بي إس بي تي | 1/4"، 3/8"، 1/2" | المعيار البريطاني الموازي أو المدبب |
| متري | م18×1.5، م22×1.5 | خيوط مترية مستقيمة |
لست متأكدا؟ فوتوغقم برفع المنفذ مع وجود مسطرة بجانبه وأرسل الصورة. نحدد الخيط من الصورة - بشكل أسرع وأكثر أمانًا من التخمين.
1. قياس الخط بشكل خاطئ - التخمين بدلاً من قياس الأطوال المتراجعة والممتدة.
2. قياس الطول الإجمالي للجزء الخارجي من العينين - استخدم دائمًا دبوس المنتصف لتثبيت المنتصف.
3. خلط البوصات والمليمترات - أسطوانة واحدة مقتبسة في نظامين للوحدة.
4. قياس القضيب البالي - يكون القضيب أرق في المكان الذي تآكل فيه؛ تنظيفه وقياس في نهاية الغدة.
5. نسيان أقطار الدبوس - التجويف صحيح، وفتحات التثبيت خاطئة، ولن يتم تثبيت الأسطوانة.
6. لا توجد صور - صورة للأسطوانة ولوحة البيانات والتركيب والمنافذ تجيب على نصف الأسئلة حتى قبل أن ترسل الأرقام.
املأ هذا وأرسله مع استفسارك:
| قياس | قيمة | الوحدة (بوصة / مم) |
|---|---|---|
| تتحمل | ||
| قطر القضيب | ||
| سكتة دماغية | ||
| طول متراجع (مركز الدبوس إلى مركز الدبوس) | ||
| طول ممتد (مركز الدبوس إلى مركز الدبوس) | ||
| نوع التركيب (عين الدبوس/الشق/الأنبوب المتقاطع/الشفة/مرتكز الدوران) | ||
| قطر ثقب الدبوس (إذا كانت عين الدبوس) | ||
| مؤشر ترابط المنفذ (SAE / NPT / BSP / متري) | ||
| حجم المنفذ | ||
| الصور مرفقة؟ (اسطوانة، لوحة البيانات، التركيب، المنافذ) |
إرسال ورقة العمل بالإضافة إلى:
1. صور الأسطوانة - منظر جانبي، أطراف التركيب، المنافذ، لوحة البيانات
2. أي ختم أو رقم الجزء على البرميل
3. نوع الآلة وطرازها إن كان معروفاً
نحن نصنع بدائل بناءً على قياساتك، أو نقارن رقم القطعة بالكتالوج الخاص بنا - أيهما يمنحك الأسطوانة الصحيحة بشكل أسرع. إذا لم يكن هناك شيء في قياساتك، فسوف يسأل مهندسونا قبل أن نقوم بقطع الفولاذ. نحن لا نخمن.
جينان هواتشن الصناعية المحدودة تأسست عام 1998. جينان، شاندونغ، الصين. ثلاثة مصانع. أكثر من 300 موظف. 25+ مهندسين. الصادرات إلى أكثر من 50 دولة. نقوم ببناء الأسطوانات الهيدروليكية ووحدات الطاقة — التلسكوبية، وقضبان الربط، والملحومة، وشاحنات النفايات، ومقطورة التفريغ، والبدائل المخصصة المصممة وفقًا لقياساتك. الأيزو 9001:2015. شحذ داخلي ومعالجة QPQ واختبار الضغط.
ديفيد سونج - قسم التصدير
- واتساب / هاتف: +86 153 7619 8599
- البريد الإلكتروني: davidsong@mail.huachen.cc
- الموقع الإلكتروني: http://jnhcic.com/
- العنوان: المبنى A9، مدينة Yinfeng الدولية للبيولوجيا، رقم 1177 طريق تشونلان، منطقة التكنولوجيا الفائقة، مدينة جينان، مقاطعة شاندونغ، الصين
أرسل ورقة العمل والصور الخاصة بك. ونرد عليك بفحص الإعداد وعرض الأسعار خلال 24 ساعة في أيام العمل.
