عندما أاسطوانة هيدروليكيةعندما يبدأ بالتسرب، غالبًا ما يكون الرد الأول هو طلب ختم بديل. قد يؤدي ذلك إلى استعادة الجهاز لفترة وجيزة، لكنه لا يفسر سبب فشل الختم الأصلي. إذا تم تسجيل القضيب، أو تلف الأخدود أو تم تثبيت الختم بشكل غير صحيح، فقد يفشل الختم الجديد في نفس المكان.
قبل تنظيف الأجزاء، قم بتسجيل موقع التسرب وحالة التشغيل واتجاه الدورة ودرجة حرارة السائل والوقت منذ آخر إصلاح. قم بتصوير التسرب الخارجي وحدد اتجاه الأجزاء التي تمت إزالتها. يمكن أن تختفي التفاصيل الصغيرة أثناء التفكيك.
يجب أن تميز مراجعة الفشل بين الأدلة المرئية والافتراضات. يمكن أن يُظهر الختم التالف ما حدث على سطح التلامس، لكنه قد لا يحدد السبب الأصلي بنفسه.
عادةً ما يوجه السائل الذي يظهر حول القضيب عند الغدة الانتباه إلى حالة ختم القضيب أو الماسحة أو الدليل أو سطح القضيب أو الغدة. تحقق مما إذا كان التسرب يظهر أثناء التمديد أو التراجع أو الإمساك الخامل أو جميع الحالات الثلاثة.
قد يكون السائل الموجود في مفصل الغدة مرتبطًا بختم ثابت أو حالة قفل أو سطح المفصل أو مشكلة في التجميع. لا تقم بإلقاء اللوم تلقائيًا على ختم القضيب الديناميكي عندما يأتي السائل من واجهة ثابتة.
يمكن أن تفقد الأسطوانة قدرتها على الثبات أو تنجرف دون وجود زيت خارجي مرئي. تشمل الأسباب المحتملة تلف سدادة المكبس، أو التآكل بين المكبس والأنبوب، أو تسرب الصمام، أو مشكلة على مستوى النظام. هناك حاجة إلى اختبار خاضع للرقابة قبل تحديد الأسطوانة باعتبارها السبب الوحيد.

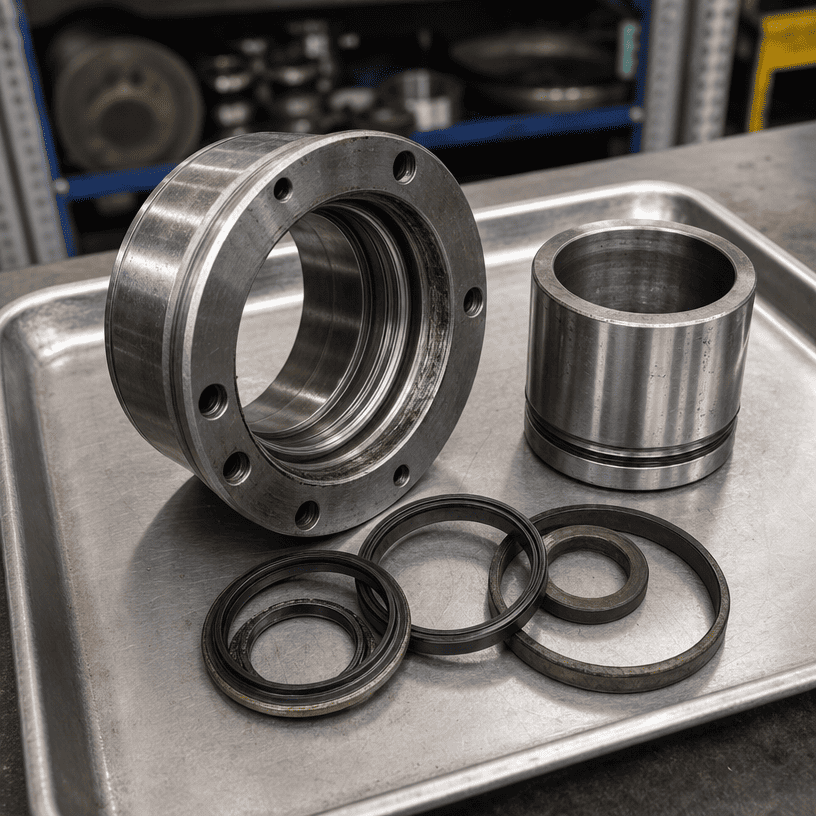

احتفظ بالأختام التي تمت إزالتها بالترتيب والاتجاه الذي خرجت به. أختام قضبان منفصلة، ومساحات، وحلقات توجيه، وأختام مكبس، وأختام ثابتة. استخدم عبوة نظيفة وقم بوضع علامة على نهاية القضيب وجانب الضغط واتجاه التثبيت حيثما كان ذلك معروفًا.
لا تقم بتمديد ختم المطاط الصناعي دون داع أثناء الإزالة. لا تقطع المنطقة المحددة التي تحتاج إلى فحصها. إذا كان الختم مجزأ، احتفظ بجميع القطع المستردة ولاحظ ما إذا كانت المادة مفقودة.
الغرض من هذه الخطوة بسيط: يجب أن يظل الختم دليلاً، ولا يصبح قطعة غيار لا يمكن تعقبها على مقعد قذر.
يمكن أن تشير الشفة المستديرة إلى تماس انزلاقي طويل الأمد، ولكن يجب تفسيرها مع حالة القضيب والتشحيم وتاريخ التشغيل. المظهر السلس وحده لا يثبت وجود ضغط زائد أو مادة غير صحيحة.

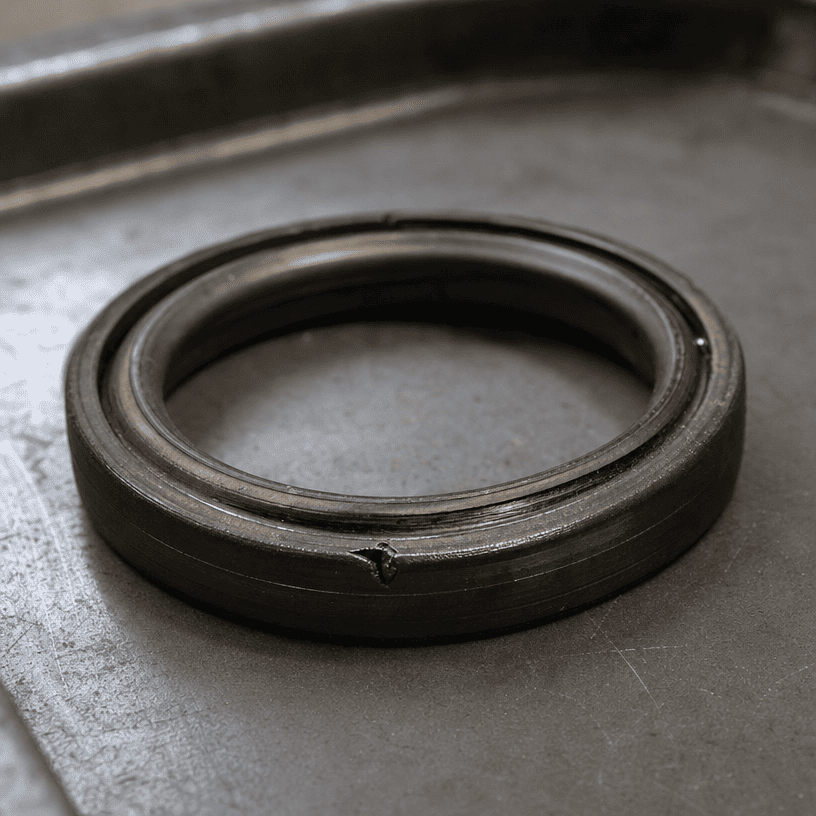

قد يشير القطع النظيف إلى تلف في التركيب، أو وجود حافة حادة، أو خيط أو مجرى مفتاح يعبر الختم، أو دخول جسم غريب أثناء التجميع. افحص المسار المستخدم لتثبيت الختم بدلاً من استبدال الختم دون التحقق من هندسة الإدخال.
قد يُظهر الختم الذي تم دفعه إلى فجوة الخلوص حافة رفيعة مسحوبة أو قسمًا مقروصًا أو مادة مفقودة. تشمل المساهمين المحتملين الخلوص الزائد، وظروف الضغط، والأخاديد التالفة، وتوجيه الختم غير الصحيح أو ملف تعريف الختم غير المتوافق.
يمكن أن يرتبط التصلب أو التشققات بالتعرض لدرجة الحرارة أو الشيخوخة أو عدم التوافق الكيميائي أو التخزين غير المناسب. تأكد من تاريخ السائل ودرجة الحرارة وظروف التخزين قبل اختيار مركب بديل.
قد يشير الختم المتورم إلى عدم توافق السوائل أو التلوث أو التعرض لدرجة الحرارة. يتطلب التشخيص الصحيح مادة الختم الأصلية ومواصفات السوائل وتاريخ التشغيل. لا تحدد المركب من المظهر وحده.
يمكن أن تؤدي الجسيمات المضغوطة على حافة الختم إلى إنشاء مسار تسرب وقد تخدش سطح التزاوج. افحص القضيب والأنبوب والممسحة ونظافة السوائل ومنطقة التجميع. استبدال الختم دون إزالة مصدر الجسيمات يترك آلية الفشل في مكانها.
تحقق من القضيب بحثًا عن التهديف الطولي، والنقر، والتآكل، وتلف الكروم، والخدوش، والشريط المصقول حيث يعمل الختم. قم بتمرير قطعة قماش نظيفة على السطح فقط بعد اتباع إجراءات السلامة الخاصة بالموقع؛ يمكن أن تؤدي الحافة الخشنة إلى إتلاف القماش والمفتش.
يمكن أن يبدو القضيب لامعًا ولا يزال به عيب يقطع شفة الختم. يجب دعم الفحص البصري بقياس مناسب عندما يكون التطبيق حرجًا أو عندما يكون من الصعب الحكم على الضرر السطحي.
افحص تجويف الغدة وسطح التوجيه وأخاديد الختم للتأكد من عدم وجود نتوءات أو تآكل أو خدوش أو تشويه. يتحكم الدليل في موضع القضيب؛ إذا تم ارتداؤه، فقد يضطر الختم إلى استيعاب الحركة التي لم يكن مصممًا لاستيعابها.
بالنسبة للتسرب الداخلي أو الإمساك غير المستقر، قم بفحص الأنبوب وختم المكبس وأسطح التآكل. ابحث عن التهديف ونطاقات الاتصال غير العادية والأضرار المتركزة على جانب واحد. قد تشير هذه العلامات إلى مشاكل في المحاذاة أو التحميل، ولكن يجب أن يعتمد الاستنتاج على التجميع الكامل.
| شهادة | الاتجاه المحتمل للتحقيق |
|---|---|
| قطع حاد واحد في مسار التثبيت | لدغ أو خيط أو مجرى مفاتيح أو أداة تثبيت غير مناسبة |
| تلف حول محيط الختم الكامل | الملاءمة أو الضغط أو الخلوص أو المادة أو حالة التشغيل |
| شريط ارتداء من جانب واحد | تآكل الدليل أو المحاذاة أو انحراف القضيب أو الاتصال غير المتساوي |
| مسارات الجسيمات بالقرب من الشفة | أداء المساحات أو نظافة السوائل أو تلوث التجميع |
| مادة صلبة أو متشققة | درجة الحرارة أو الشيخوخة أو التخزين أو توافق السوائل |
| فشل متكرر في نفس موضع السكتة الدماغية | عيب في سطح القضيب أو الأنبوب في مكان ثابت |
هذه هي توجيهات التحقيق، وليس التشخيص التلقائي. يجب مقارنة نمط الختم برسم الأسطوانة وبيانات السوائل وتاريخ التشغيل.
يمكن أن يفشل الختم البديل مبكرًا عندما يظل السبب الأصلي في الجهاز. تشمل الأمثلة الشائعة ما يلي:
- تركيب ختم على خيط أو مفتاح غير محمي
- ترك نتوء في الأخدود أو الغدة
- إعادة استخدام الدليل أو المساحة التالفة
- تجاهل قضيب محزوز أو متآكل
- اختيار الختم دون التحقق من توافق السوائل ودرجة الحرارة
- تركيب الختم في الاتجاه الخاطئ
- السماح للأوساخ بالدخول إلى أسطوانة مفتوحة أثناء التجميع
- إعادة الأسطوانة إلى ترتيب التركيب المنحرف
يجب أن يعالج الإصلاح الختم التالف وحالة السطح أو التجميع التي أثرت عليه.
قد يكون الإصلاح بالختم فقط معقولاً عندما تكون أسطح التزاوج والأخاديد والدليل والأنبوب ضمن الحالة المطلوبة ويمكن إرجاع الفشل إلى مشكلة تركيب قابلة للاستبدال.
تكون المراجعة الأوسع للأسطوانة أكثر ملاءمة عندما يتم تسجيل القضيب بعمق، أو تآكل الدليل، أو تلف الغدة، أو يظهر الأنبوب تآكلًا غير طبيعي، أو استمرار التسرب الداخلي، أو عودة نفس الفشل بعد التجميع الصحيح.
يجب أن يعتمد القرار على الفحص وتكلفة التوقف المتكرر، وليس فقط على سعر مجموعة الختم.
للحصول على تحليل الاستبدال أو الفشل، قم بتوفير:
- رسم اسطوانة أو قياسات أبعاد واضحة
- التجويف وقطر القضيب والسكتة الدماغية
- أبعاد التركيب ومعلومات المنفذ
- صور الاسطوانة كاملة والأجزاء التالفة
- موضع الختم واتجاهه
- نوع السائل ونطاق درجة حرارة التشغيل
- معلومات الضغط والدورة عند توفرها
- وصف وقت حدوث التسرب
- تاريخ استبدال الختم السابق
- حالة القضيب والدليل والغدة والأنبوب
يساعد الدليل الواضح على فصل طلب استبدال الأبعاد عن مراجعة السبب الجذري.
يعد الختم الهيدروليكي الفاشل بمثابة سجل للاتصال بين الختم وأسطح التزاوج وبيئة التشغيل. الحفاظ على الأجزاء، ووضع علامة على اتجاهها، وفحص القضيب والدليل، والتأكد من ظروف السوائل ودرجة الحرارة، وفصل الأدلة المرئية عن الافتراضات.
للحصول على استبدال OEM أو مراجعة فنية، قم بتوفير أبعاد الأسطوانة مع الصور الفوتوغرافية وتاريخ الفشل. يبدأ الحل الموثوق به بفهم سبب فشل الختم، وليس مجرد تركيب ختم آخر.
