إذا كنت تقوم بتشغيل آلات متنقلة - سواء كانت مقطورة قلابة، أو محمل زراعي، أو ذراع هوائي، أو ضاغطة نفايات - فمن المحتمل أنك رأيت هذا يحدث:
يتم تركيب اسطوانة جديدة تمامًا. ضغط التشغيل جيد ضمن تصنيف المضخة. الزيت الهيدروليكي نظيف. ومع ذلك، في غضون بضع مئات من الدورات، تمضغ ممسحة القضيب، ويتم تسجيل جلبة الغدة على جانب واحد، ويقطر السائل الهيدروليكي عبر ختم القضيب الأساسي.
غالبًا ما تكون الغريزة الأولى هي إلقاء اللوم على الشركة المصنعة للختم أو افتراض طلاء الكروم السيئ. ولكن عندما تقوم بتدمير الأسطوانة، تكون العلامة المنبهة هي نفسها دائمًا تقريبًا: تآكل شديد على أحد جانبي جلبة غدة القضيب، إلى جانب تآكل الجانب الآخر في حلقة تآكل المكبس.
هذا ليس ارتفاعًا في الضغط أو عيبًا في الختم. هذا هو الحمل الجانبي، وفي أقصى درجات الحركة، فهو القاتل الأول للأسطوانات الهيدروليكية.
تم تصميم الأسطوانات الهيدروليكية لتوفير الدفع والسحب الخطي على طول المحور المركزي. فهي ليست عوارض دعم هيكلية. ومع ذلك، في الآلات الواقعية، تؤدي التغييرات الهندسية، وانثناء الهيكل، وعدم محاذاة الدبوس، والأحمال غير المتساوية إلى ظهور قوى جانبية باستمرار.
هذا هو الواقع الميكانيكي:
1. يتقلص نطاق المحمل عند الامتداد الكامل: عندما يتم سحب قضيب الأسطوانة بالكامل، تكون المسافة بين محمل المكبس وجلبة الغدة الأمامية في أقصى حد لها. تتمتع الأسطوانة بدعم داخلي قوي.
2. مضاعف الرافعة المالية: عندما تنطلق الأسطوانة إلى أقصى امتدادها، يتحرك المكبس أقرب فأقرب إلى الغدة الأمامية. تصبح المسافة الداخلية بين محملي الدعم (مدى التحمل) قصيرة جدًا، بينما يصبح ذراع العزم الخارجي (القضيب الممتد) طويلًا جدًا.
3. ضغط التلامس الشديد: حتى القوة الجانبية المتواضعة التي تبلغ 200 رطل في عين القضيب تخلق لحظة انحناء هائلة. مع فترة تحمل قصيرة، يمكن أن ترتفع قوى التفاعل الداخلي بين القضيب وجلبة الغدة إلى آلاف الجنيهات لكل بوصة مربعة، مما يؤدي إلى سحق طبقة زيت التشحيم والغضب
أنبوب التوقف عبارة عن غلاف داخلي من الفولاذ أو الألومنيوم يتم وضعه فوق قضيب المكبس داخل أسطوانة الأسطوانة، بين المكبس ورأس الغدة الأمامية.
إنه يمنع المكبس فعليًا من التحرك على طول الطريق للأمام حتى الرأس الأمامي بأقصى ضربة.
من خلال إيقاف المكبس عدة بوصات قبل أن يصل إلى الغدة، يتم قفل أنبوب الإيقاف في الحد الأدنى من مدى التحمل.
بدون أنبوب التوقف: قد تترك أسطوانة السكتة الدماغية مقاس 60 بوصة بكامل امتدادها 3 إلى 4 بوصات فقط بين المكبس ومحامل الغدة.
مع أنبوب توقف مقاس 6 بوصات: يزيد الحد الأدنى لامتداد المحمل عند الامتداد الكامل إلى 9 أو 10 بوصات، مما يقلل من ضغط التلامس الداخلي وتصويب القضيب بأكثر من النصف.
في الأنظمة الهيدروليكية الصناعية والمتنقلة القياسية (وفقًا للمبادئ التوجيهية الهندسية NFPA وISO)، يوصى بشدة باستخدام أنبوب التوقف عندما تتجاوز الشوط الفعال 40 بوصة (حوالي 1000 مم)، أو عندما تعمل الأسطوانة أفقيًا باستخدام شقوق أو حوامل دبوسية.
إرشادات التحجيم الأساسية:
1. أقل من 40 بوصة من الشوط: يكون مدى المحمل القياسي كافيًا بشكل عام لدورات الخدمة المتوسطة، بشرط أن تكون المحاذاة صحيحة.
2. أكثر من 40 بوصة من السكتة الدماغية: أضف 1 بوصة من أنبوب التوقف لكل 10 بوصات من السكتة الدماغية أكثر من 40 بوصة
إذا كنت تقوم بتصميم جهاز جديد أو استكشاف الأخطاء وإصلاحها في الحقول، فاستخدم قائمة التحقق المكونة من 4 خطوات:
لا يمكن لحوامل القدم الصلبة أو حوامل الحافة أن تتحمل أي اختلال زاوي. إذا كان إطار الماكينة الخاص بك ينثني أثناء التشغيل (على سبيل المثال، جسم التفريغ يلتوي تحت حمل غير متساوٍ من الحصى)، فانتقل إلى حوامل المحامل الكروية أو الشقوق الدوارة. تسمح المحامل الكروية بمحاذاة ذاتية من 3 إلى 5 درجات، مما يمنع القضيب من الارتباط في الغدة.
ينحرف القضيب الرفيع تحت ضغط العمود قبل أن ينثني تمامًا. إذا تجاوز الانحراف 0.002 إلى 0.005 بوصة لكل قدم من السكتة الدماغية، فسوف يؤدي ذلك إلى تشويه شفة الختم. يؤدي رفع قطر قضيب قياسي واحد (على سبيل المثال، من 1.50 بوصة إلى 1.75 بوصة أو 2.00 بوصة) إلى زيادة معامل القسم ومقاومة الانحناء بشكل كبير.

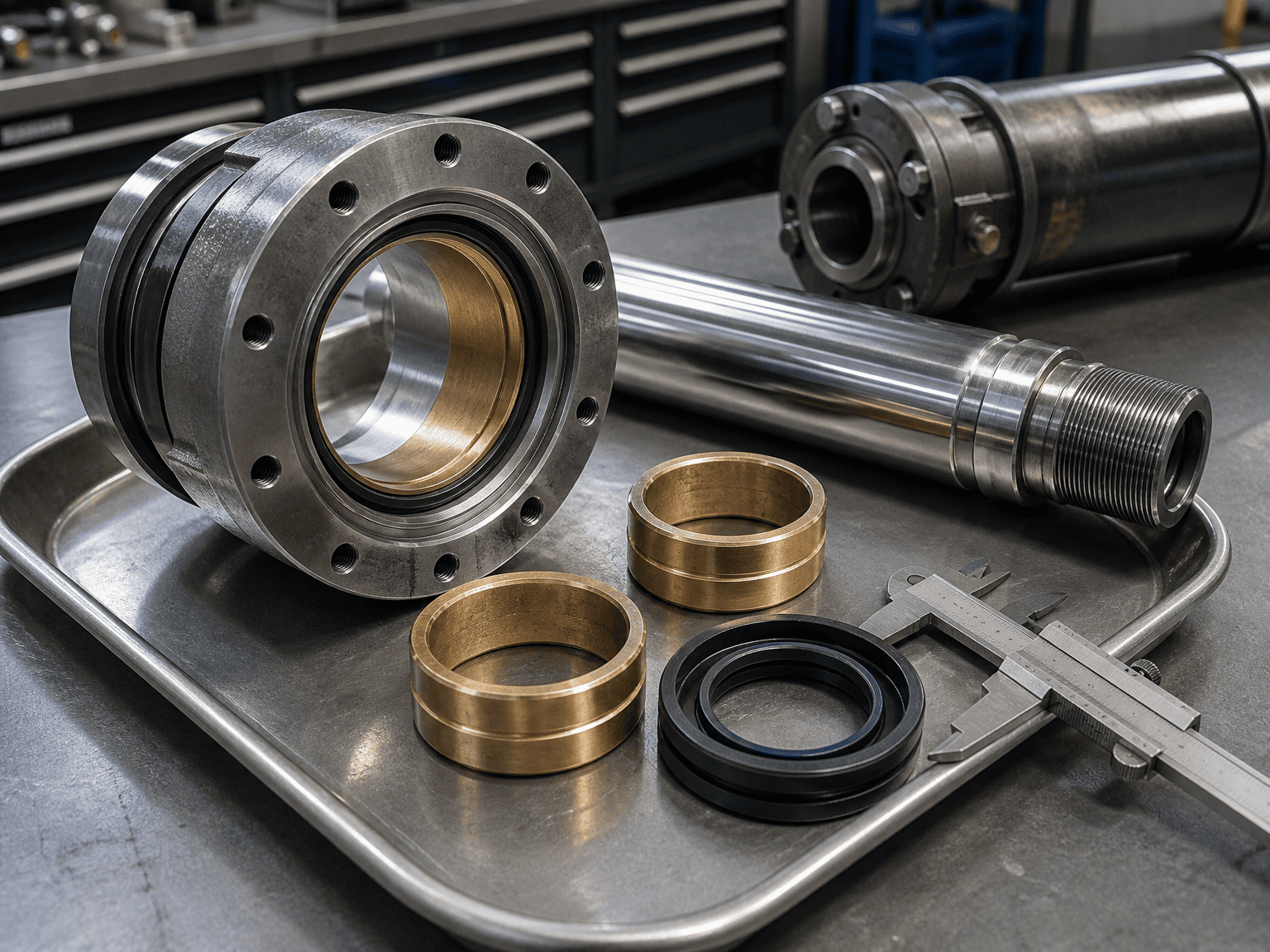

يؤدي الاتصال القياسي من المعدن إلى المعدن إلى حدوث تهيج فوري بمجرد أن يدفع الحمل الجانبي فيلم الزيت. تمتص حلقات التآكل المركبة عالية الجودة (مثل النايلون المملوء بالزجاج أو الراتنج الفينولي أو البرونز الفوسفوري) التأثير الجانبي وتضمين الجزيئات الدقيقة دون التلاعب بقضيب الكروم.

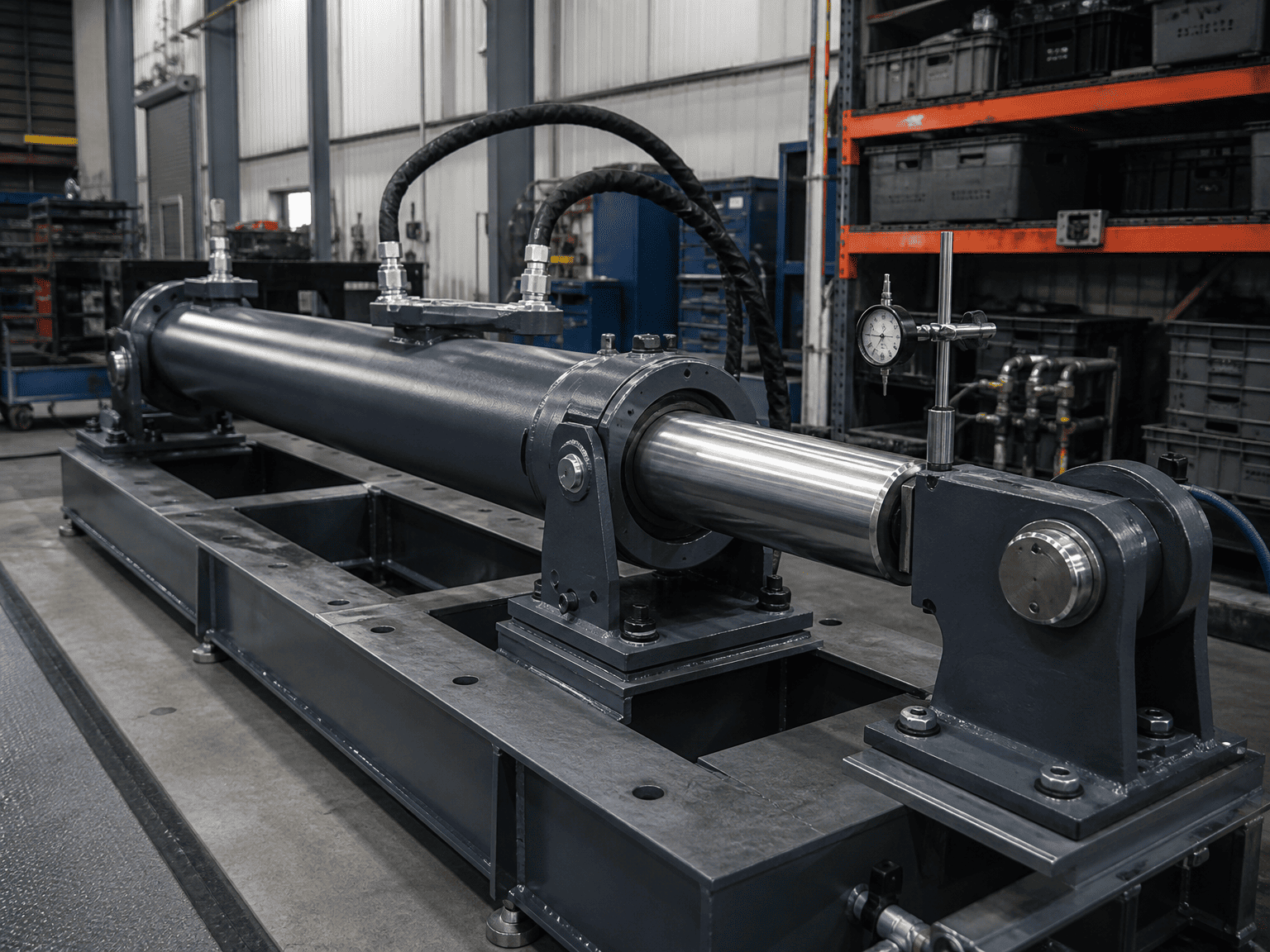

أثناء التجميع الأولي للماكينة، تأكد من أن كلا طرفي التثبيت متوازيان تمامًا. يمكن أن يؤدي الإزاحة الزاويّة بمقدار 1 ملم عبر امتداد الدبوس الذي يبلغ 4 أقدام إلى توليد مئات الجنيهات من التحميل المسبق الجانبي المستمر حتى قبل أن ترفع الأسطوانة أي حمولة.
عند طلب تصميم أسطوانة هيدروليكية مخصصة أو مراجعة بديلة لتطبيقات الأحمال الجانبية العالية، فإن تقديم هذه التفاصيل الأساسية سيؤدي إلى تسريع عملية التحقق الهندسي:
بيئة التشغيل ودورة العمل: أقصى ضغط عمل (PSI/bar)، تردد الدورة، أحمال الدفع/السحب.
مراكز نوع التركيب والدبوس: الأبعاد المسحوبة والممتدة من الدبوس إلى الدبوس، وأقطار الدبوس، وما إذا كانت المحامل الكروية مطلوبة. القوى الجانبية المعروفة أو الزاوية
اختلال المحاذاة: توقعات انحراف الإطار، أو أحمال الرياح، أو إزاحة نقاط المفصلات. أعراض الفشل الحالية: في حالة استبدال أسطوانة موجودة، قم بمشاركة صور لقضيب المكبس البالي، وجلبة الغدة، وشفاه الختم.
