يمكن أن تحتوي الأسطوانة الهيدروليكية على التجويف والشوط والقوة النظرية الصحيحة ولكنها لا تزال تفشل في متطلبات إنتاج الماكينة لأن التدفق المتاح ليس كافيًا لحركة الهدف. والنتيجة مألوفة لدى صانعي المعدات: الرفع الذي يستغرق وقتًا طويلاً جدًا، أو دورة الدفع التي تفوت وقت المهارة، أو شوط العودة الذي يتصرف بشكل مختلف عن التمديد.
حساب الفحص الأول واضح ومباشر. يمكن لحاسبة سرعة الأسطوانة الهيدروليكية ربط تدفق الزيت بمساحة الحجرة الفعالة، بينما يربط تقدير وقت دورة الأسطوانة الهيدروليكية السرعة بالشوط. لكن الآلة الحقيقية تضيف أيضًا قيود الصمامات، وفقدان الخراطيم، وتغييرات الضغط، وتغير الحمل، ومنطقة جانب القضيب، وإعدادات التحكم، والتباطؤ المتعمد بالقرب من نهاية الرحلة.
يشرح هذا الدليل مسار الحساب الذي يمكن لمشتري OEM استخدامه قبل طلب عرض أسعار للأسطوانة أو المضخة أو وحدة الطاقة. إنه عمدا دليل على مستوى النظام. لا ينبغي اختيار الاسطوانة بالسرعة وحدها.

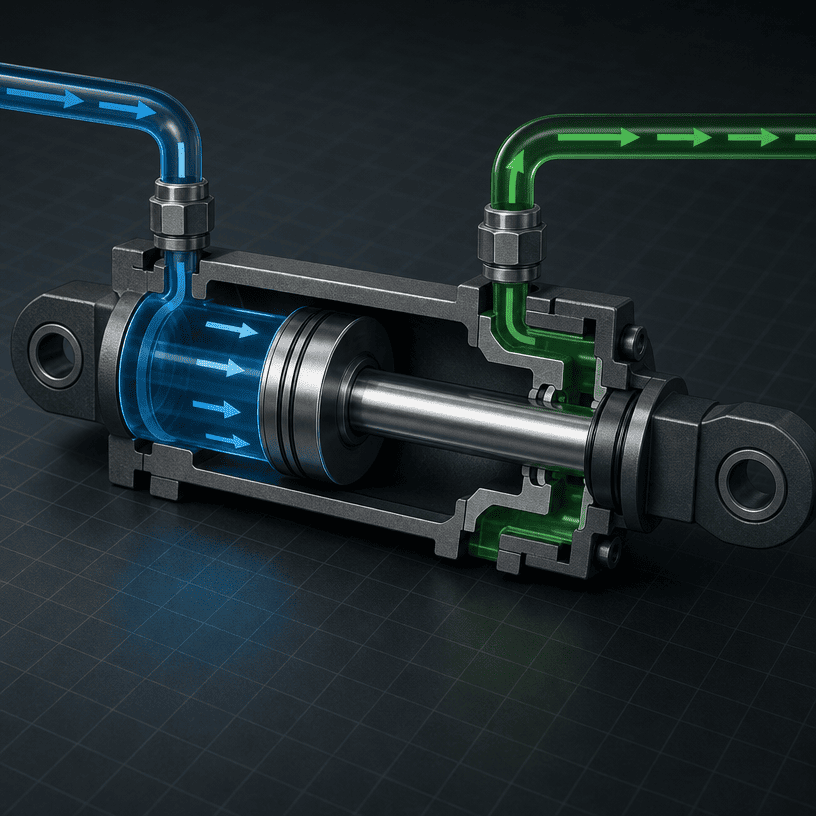

يحدد التجويف منطقة المكبس الكاملة المستخدمة أثناء التمديد عندما يدخل الزيت إلى نهاية الغطاء. للمكبس الدائري:
يحتاج التجويف الأكبر حجمًا إلى كمية أكبر من الزيت للتحرك بنفس السرعة. قد يوفر المزيد من القوة عند ضغط معين، ولكنه يزيد أيضًا من متطلبات التدفق للسرعة المستهدفة.
أثناء التراجع، يشغل القضيب جزءًا من منطقة التجويف. منطقة جانب القضيب الفعالة هي:
تحدد السكتة الدماغية المسافة التي يجب أن يقطعها المكبس. كما أنه يحدد حجم الزيت المطلوب لحركة تمديد أو تراجع واحدة. يمكن أن تؤدي السكتة الدماغية الطويلة إلى إنشاء طلب كبير الحجم والتدفق حتى عندما تبدو السرعة الخطية المستهدفة متواضعة.
استخدم التدفق الذي يمكن أن يصل إلى الأسطوانة أثناء حركة الماكينة ذات الصلة. لا يتطابق تدفق لوحة اسم المضخة دائمًا مع تدفق الأسطوانة المفيد. يمكن أن تؤدي فتحات الصمامات، وقطر الخرطوم، والتجهيزات، والمرشحات، وأدوات التحكم المعوضة للضغط، والمشاركة مع المحركات الأخرى وسرعة المحرك إلى تغيير التدفق المتاح في الأسطوانة.
بالنسبة للوحدات الثابتة، علاقة السرعة الأساسية هي:
ت = س ÷ أ
يجب التعامل مع تحويل الوحدة بشكل صحيح. إذا كانت المساحة بالبوصة المربعة والتدفق بالجالون في الدقيقة، فقم بتحويل الجالون في الدقيقة إلى بوصة مكعبة في الثانية قبل حساب البوصة في الثانية. الجالون الأمريكي الواحد يحتوي على 231 بوصة مكعبة، لذلك:
في العمل المتري، استخدم متر مكعب في الثانية ومتر مربع، أو لتر في الدقيقة مع تحويل مطابق. لا تخلط المساحة القائمة على البوصة مع اللترات في الدقيقة دون تحويل الوحدات أولاً.
t_يتحكميتضمن تبديل الصمامات، والتسارع، والتباطؤ، والسكون، ومشاركة الحمل وأي فترة انتظار مضمنة في تسلسل الماكينة. ليس من الآمن افتراض أن الدورة الكاملة هي ببساطة ضعف وقت التمديد.
افترض أن الأسطوانة ذات القضيب الواحد تحتوي على:
هذه هي قيم الفحص النظرية. قد يكون الوقت الفعلي للماكينة أطول بسبب اختلاف إزاحة المضخة، والتحكم في الصمام، وفقدان الضغط، وظروف الحمل، وقيود الخرطوم، والوسادة، والتسرب، والسكن المبرمج. لا يمثل المثال تصنيفًا أو مدة دورة مضمونة لمنتج HCIC.
تستخدم الأسطوانة ذات القضيب الواحد منطقة التجويف الكاملة من جانب والمنطقة الحلقية من الجانب الآخر. عند التدفق المتساوي، تنتج مساحة جانب القضيب الأصغر سرعة نظرية أعلى. عند الضغط المتساوي، فإنه ينتج أيضًا قوة نظرية أقل من الجانب ذو التجويف الكامل.
ولهذا السبب يجب على مشتري OEM أن يطلبوا قيم تمديد وتراجع منفصلة بدلاً من المطالبة فقط بـ "سرعة الأسطوانة".
قد يقوم الصمام الاتجاهي بقياس الاتجاهين بشكل مختلف. يمكن لصمامات الموازنة، وأدوات التحكم في التدفق، ودوائر استشعار الحمل، وقيود العودة، والضغط الخلفي أن تغير الحركة الحقيقية. يجب أن يحدد حساب سرعة الأسطوانة ما إذا كانت قيمة التدفق هي تدفق المضخة أو تدفق مخرج الصمام أو تدفق منفذ الأسطوانة المقاس.
يمكن أن تتحرك وصلة الرفع عبر زوايا ميكانيكية مختلفة. يمكن أن يواجه الضاغط أو القاذف مقاومة متغيرة. يمكن للأداة الالتقاط تسريع المواد وتلامسها ثم الإمساك بها في مواجهة الحمل. تؤثر هذه الأحداث على الضغط ويمكن أن تتسبب في تقليل نظام التحكم للتدفق أو الدخول في حالة تشغيل محمية.
يمكن للوسادة أو صمام التحكم في التدفق أو المنحدر الإلكتروني أن يقلل السرعة قرب نهاية الرحلة. قد يؤدي هذا إلى حماية الأسطوانة والآلة، ولكنه يعني أن متوسط وقت الدورة لا يتم حسابه من سرعة الشوط الأوسط غير المبطنة وحدها. يجب على المصمم أن يفصل بين السفر السريع والتباطؤ المتحكم به ووقت التوقف عندما يكون هدف وقت الدورة مهمًا.
تعمل مراجعة الحجم المفيدة بشكل عكسي من متطلبات الجهاز:
1. تحديد الحركة المطلوبة:سجل السكتة الدماغية ووقت التمديد المستهدف ووقت التراجع المستهدف ووقت الدورة الإجمالي.
2. احسب كلا المنطقتين الفعالتين:استخدم منطقة التجويف لاتجاه التجويف الكامل والمنطقة الحلقية لجانب القضيب.
3. حساب التدفق المطلوب:أعد ترتيب v = Q ÷ A إلى Q = v × A، ثم قم بتحويل النتيجة إلى نظام الوحدات المحدد.
4. تحقق من القوة في نفس حالة التشغيل:يتحكم في السرعة؛ الضغط والسيطرة الفعالة على المنطقة القوة النظرية.
5. مراجعة واجب المضخة:تأكد من أن المضخة يمكنها توفير التدفق المطلوب عند الضغط الذي يتطلبه الحمل.
6. التحقق من الوظائف المشتركة:حدد ما إذا كان مشغل أو صمام أو وظيفة تبريد أخرى تستخدم نفس تدفق المضخة.
7. مراجعة حجم الخط:يمكن أن تؤدي القيود المفروضة على الخراطيم والمنافذ إلى تقليل التدفق المتاح وزيادة توليد الحرارة.
8. فحص سلوك الصمام والوسادة: تأكد من أن الصمام يمكنه قياس التدفق المطلوب وأن الوسادة مناسبة للحمل والسرعة.
9. قياس زمن الدورة الحقيقية:اختبار التمديد والتراجع بشكل منفصل تحت الحمل التمثيلي ودرجة الحرارة.

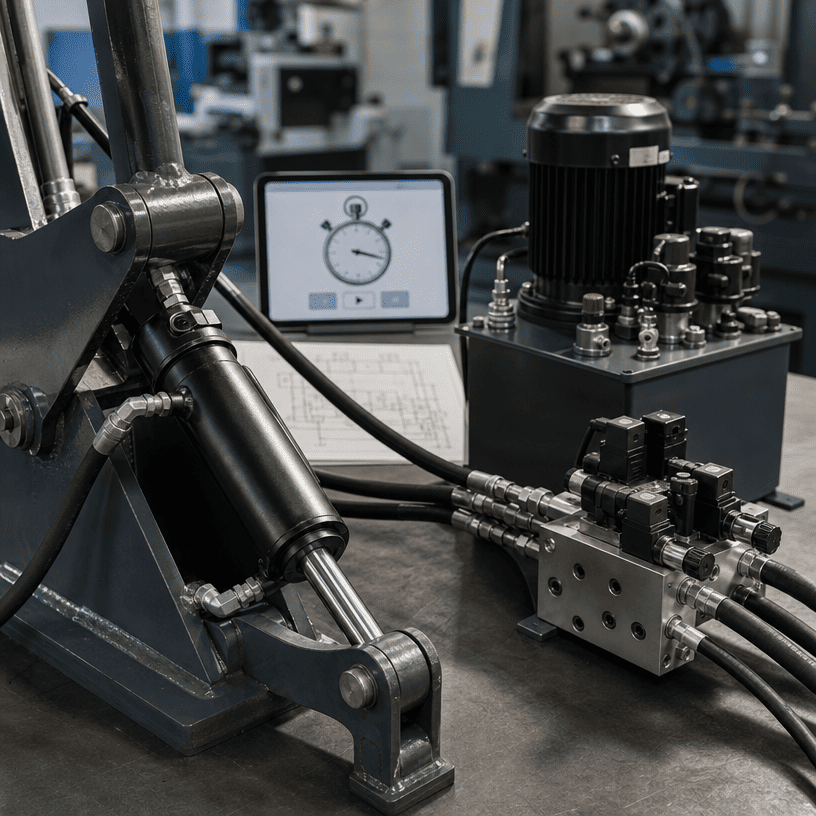

10. تأكيد التصميم النهائي:قم بمراجعة الأسطوانة ووحدة HPU والصمام والخرطوم والهيكل كنظام واحد قبل التحرير.
قبل طلب عرض الأسعار، قم بإعداد إجابات لهذه الأسئلة:
تساعد هذه التفاصيل في فصل مشكلة الأسطوانة عن مشكلة HPU أو الصمام أو الخرطوم أو التحكم أو التسلسل الميكانيكي.
قد توفر المضخة عدة وظائف، ويمكن أن يتغير التدفق مع سرعة المحرك أو منطق التحكم. استخدم التدفق المتاح أثناء حركة الأسطوانة الفعلية.
يستخدم التراجع مساحة مختلفة في أسطوانة ذات قضيب واحد. لا يزال من الممكن أن يفتقد التصميم الذي يجتاز حساب الامتداد متطلبات وقت الإرجاع.
تعتبر التبطين والتحكم في المنحدر جزءًا من الدورة. ويجب تضمينها عندما يكون لدى المشتري هدف صارم لوقت الإنتاج.
يمكن أن يؤدي التجويف الأكبر إلى زيادة القوة ولكنه يزيد أيضًا من حجم الزيت والطلب على التدفق. إذا لم يتم تغيير المضخة، فقد تتحرك الأسطوانة بشكل أبطأ.
لا تأخذ الصيغة النظرية في الاعتبار كل انخفاض في الضغط أو تغيير الحمل أو إجراء التحكم. يتطلب القرار النهائي بشأن وقت الدورة إجراء اختبار أو مراجعة الشركة المصنعة بناءً على بيانات الماكينة الكاملة.
يعتمد حساب سرعة الأسطوانة الهيدروليكية وزمن دورة الأسطوانة الهيدروليكية على أكثر من تدفق المضخة. تؤثر منطقة التجويف ومنطقة جانب القضيب والسكتة الدماغية وسلوك الصمام وحالة الضغط وقيود الخرطوم وتغييرات الحمل والتحكم في نهاية الشوط على النتيجة.
بالنسبة لمشتري OEM، فإن الطلب الأكثر فائدة ليس مجرد "عرض سعر لأسطوانة سريعة". قم بتوفير أوقات التمديد والتراجع المستهدفة، والتدفق المتاح في الأسطوانة، والضغط تحت الحمل، والسكتة الدماغية، وهندسة التركيب وتسلسل الماكينة. يمكن لـ HCIC بعد ذلك مراجعة ما إذا كان حجم الأسطوانة ووحدة الطاقة الهيدروليكية بمثابة نظام حركة كامل.
