مع تحول الشركات المصنعة للمعدات التجارية من محركات الاحتراق الداخلي إلى المركبات الكهربائية ذات البطاريات 48 فولت، و96 فولت، و350 فولت، يواجه مهندسو مجموعة نقل الحركة عنق الزجاجة غير المتوقع: سحب طاقة السوائل الطفيلية.
في حفارة الديزل التقليدية أو الجرافة ذات العجلات، يتغلب محرك الديزل ذو عزم الدوران العالي بسهولة على احتكاك ختم الأسطوانة الداخلي. نادرًا ما يلاحظ المشغلون السحب الميكانيكي الناتج عن الأختام المرنة عالية التحميل التي تضغط على البراميل الفولاذية المصقولة بشكل قياسي.
ومع ذلك، في الحفارة المدمجة التي تعمل بالبطارية أو شاحنة القمامة الكهربائية، لا توجد قوة حصانية ضائعة. تستهلك أختام الأسطوانات الصناعية القياسية ما بين 12% و18% من إجمالي طاقة البطارية الموجودة على متن الطائرة، مما يتغلب ببساطة على ضغط الختم الداخلي ومقاومة الانفصال الميكانيكية.
وقد أدى استنزاف الطاقة هذا إلى تسريع الطلب على مستوى الصناعة على الاحتكاك المنخفضالاسطوانات الهيدروليكيةلمعدات البناء التي تعمل بالبطاريات الكهربائية والأساطيل الخالية من الانبعاثات. من خلال استبدال غدد الختم القديمة عالية الاحتكاك بأختام هيدروديناميكية دقيقة وأنابيب مصقولة بأسطوانة دون الميكرون، تكتسب الآلات الكهربائية الحديثة ما يصل إلى 45 دقيقة من وقت العمل الإضافي لكل شحنة بطارية.
| المعلمة الهندسية | اسطوانة الديزل القياسية | BEV اسطوانة منخفضة الاحتكاك |
|---|---|---|
| احتكاك الاختراق الداخلي | 8.0 إلى 14.5 بار | 1.2 إلى 2.8 بار |
| الانتهاء من سطح التجويف الداخلي للأنبوب | را 0.4 إلى 0.8 ميكرومتر | را 0.1 إلى 0.2 ميكرومتر (SRB) |
| عتبة الانزلاق منخفضة السرعة | أقل من 15 ملم/ثانية | أقل من 1.0 ملم/ثانية |
| ملف تعريف ختم القضيب الأساسي | كأس U ثقيل محمل مسبقًا | خطوة ترادفية منخفضة الاحتكاك |
| نسبة فقدان الطاقة الطفيلية | 12% - 18% من إنتاج المضخة | 3% - 5% من ناتج المضخة |
| توافق السوائل | الزيوت المعدنية القياسية | بيو-هيس الاصطناعية وAW46 |
| نطاق درجة حرارة التشغيل | -20 درجة مئوية إلى +80 درجة مئوية | -40 درجة مئوية إلى +100 درجة مئوية |
في كل مرة يصعد فيها عاكس المضخة الكهربائية لتحريك ذراع هيدروليكي، يجب عليه التغلب على "احتكاك الاختراق" - قوة الالتصاق الثابتة بين ختم القضيب وقضيب المكبس المصنوع من الكروم. في الأسطوانات التقليدية، يؤدي ارتفاع الضغط الأولي هذا إلى إجبار المحرك الكهربائي على الوصول إلى ذروة سحب التيار قبل أن تبدأ الحركة الميكانيكية. على مدار وردية عمل مدتها 8 ساعات تشتمل على آلاف دورات الحفر الصغيرة، تتفاقم هذه المسامير الصغيرة لتؤدي إلى استنزاف هائل للبطارية.
عندما يقوم المشغل بإجراء تدرج دقيق أو وضع أنابيب دقيق بسرعات أقل من 5 مم/ثانية، فإن الأختام المطاطية القياسية تمسك القضيب المعدني وتحرره بشكل غير متساو، مما يتسبب في تذبذب ذراع الرافعة المتشنجة. تشتمل الأسطوانات الهيدروليكية منخفضة الاحتكاك لمعدات الإنشاء التي تعمل بالبطارية الكهربائية والأساطيل الخالية من الانبعاثات على حلقات انزلاقية من برونز PTFE أو معدلة من مادة البولي يوريثين ذاتية التشحيم مع خزانات زيت هيدروديناميكية مجهرية، مما يضمن حركة سلسة وخالية من الاهتزاز حتى عند السرعات المنخفضة للغاية البالغة 0.5 مم/ثانية.
[ شحذ SRB الهيدروديناميكي الصغير ] → سطح Ra 0.1-0.2 ميكرومتر يحتفظ بطبقة الزيت الدقيقة
↓
[ الغدد الترادفية منخفضة الاختراق ] → تعمل الأختام المتدرجة المركبة من PTFE على خفض الاحتكاك بنسبة 70%
↓
[كتل صمامات ريجين المتكاملة] → يستعيد الزيت المرتجع لسحب عاكس الحجم

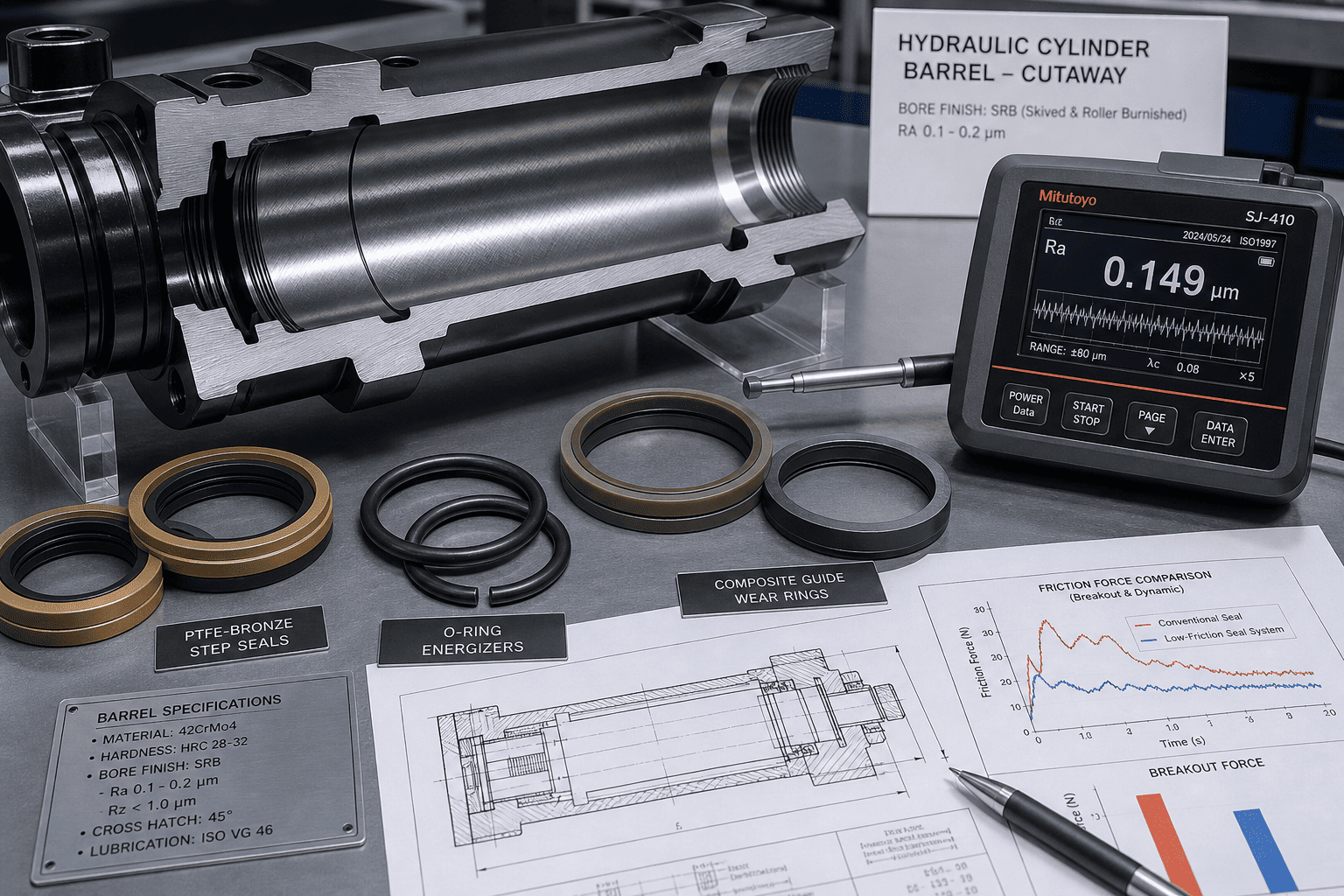

إن تقليل الاحتكاك لا يعني إنشاء سطح مرآة شديد الجفاف؛ فهو يتطلب الاحتفاظ بالزيت المجهري. تستخدم HCIC عملية الكشط والصقل المتقدمة لتحقيق خشونة السطح الداخلي لـ Ra0.1-0.2 ميكرومترمع هيكل الهضبة المتقاطعة. تحتوي هذه الهضبة على طبقة حدودية سائلة مجهرية تمنع الاحتكاك الجاف بين المعدن والختم أثناء بدء تشغيل الكهرباء في الصباح البارد.
بدلاً من الاعتماد على كوب واحد من مادة البولي يوريثين المضغوط بإحكام، تستخدم التصميمات منخفضة الاحتكاك حزمة إغلاق ترادفية. يتميز الختم الأساسي بمظهر جانبي ديناميكي يتم تنشيطه بواسطة حلقة على شكل O مع تقليل التداخل الشعاعي، مما يقلل الاحتكاك بنسبة تزيد عن 70% مع الحفاظ على احتواء السائل بدون تسرب حتى 250 بار.

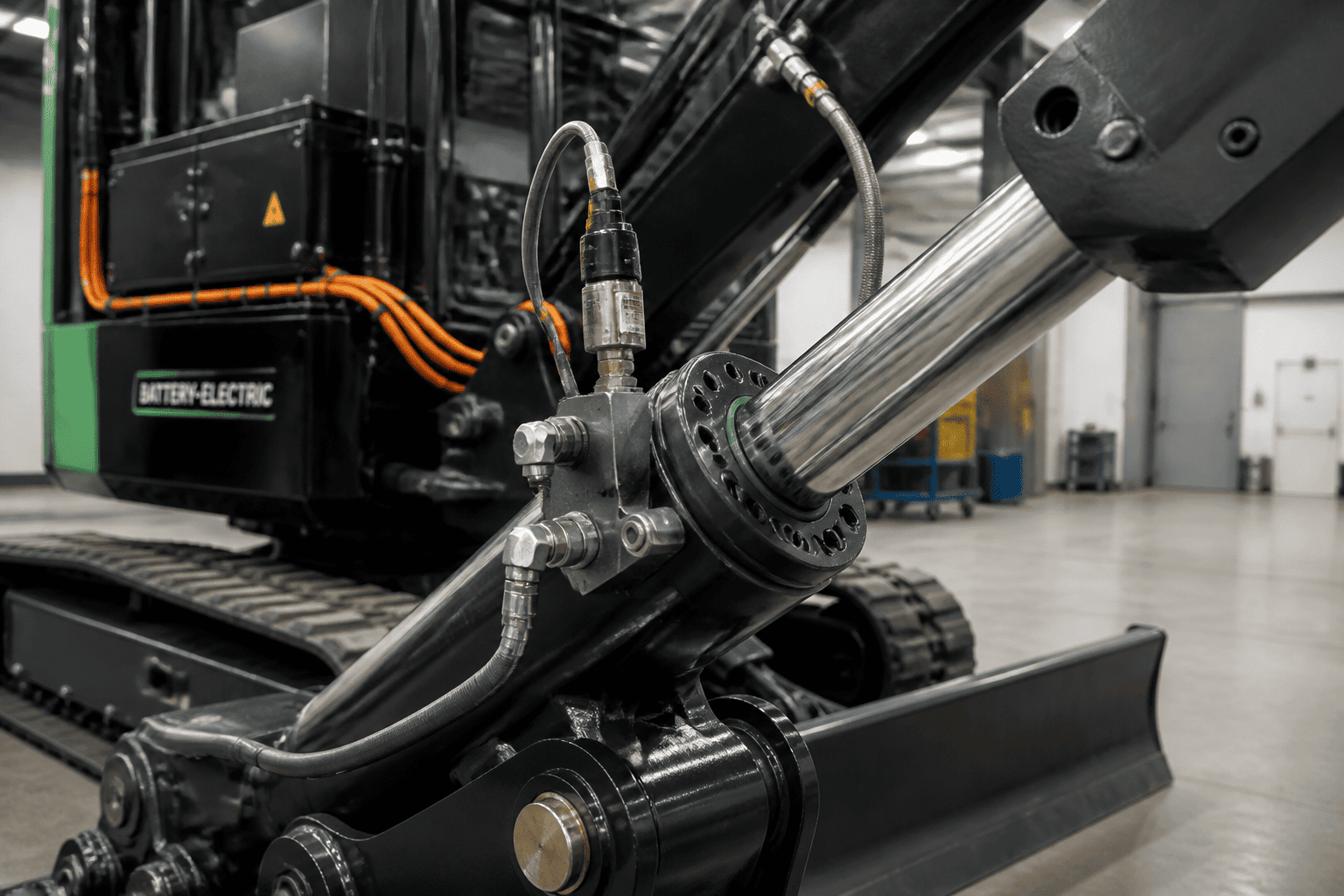

ولتوفير المزيد من الطاقة الكهربائية بالكيلوواط/ساعة، يمكن تزويد الأسطوانات منخفضة الاحتكاك بصمامات متجددة مدمجة لخفض ذراع الرافعة. أثناء الهبوط غير المعزز، تعمل الجاذبية على دفع السائل من جانب المكبس إلى الخلف مباشرة إلى جانب القضيب دون الدوران عبر صمام التحكم الاتجاهي الرئيسي، مما يقلل حمل المحرك الكهربائي إلى ما يقرب من الصفر أثناء أشواط العودة.
إذا كنت تقوم بتعديل المعدات الموجودة أو استكشاف أخطاء ضعف عمر البطارية في جهاز كهربائي وإصلاحها، فاتبع اختبار ورشة العمل هذا:
1. افصل الارتباط الميكانيكي الخارجي:قم بفك عين القضيب حتى تتحرك الأسطوانة خالية تمامًا.مع تشديد لوائح الانبعاثات العالمية عبر مناطق البناء الحضرية، أصبحت الأسطوانات الهيدروليكية منخفضة الاحتكاك لمعدات البناء التي تعمل بالبطاريات الكهربائية والأساطيل الخالية من الانبعاثات مواصفات قياسية للرافعات المدمجة والحفارات الصغيرة وأجسام النفايات الكهربائية.
تتعاون HCIC بشكل مباشر مع مُجهزي معدات BEV ومهندسي طاقة السوائل لتكوين أسطوانات مخصصة منخفضة الاحتكاك تتوافق مع حافلات الجهد الكهربي ودورات العمل المحددة. نحن نقدم أطوال شوط مخصصة، وأجهزة استشعار متكاملة لردود الفعل على الموضع (تأثير LVDT / Hall)، ونماذج CAD ثلاثية الأبعاد لإجراء مراجعات فورية لتغليف مجموعة نقل الحركة.
لتقييم الأسطوانات النموذجية منخفضة الاحتكاك لمجموعة الماكينات عديمة الانبعاثات لديك، اتصل بـ HCIC:
