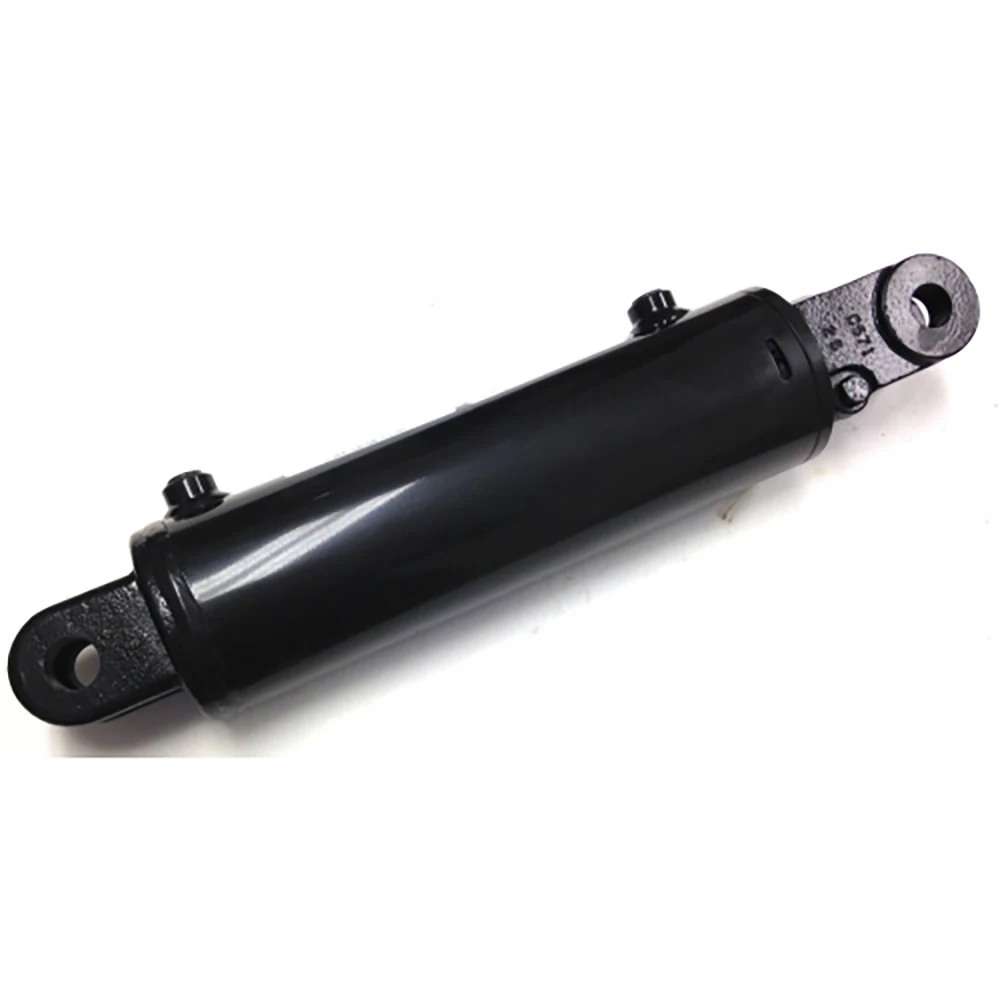

في الصناعات التي تتراوح من البناء والتعدين إلى الزراعة ومناولة المواد، هناك عدد قليل من المكونات التي تعتبر ضرورية مثلاسطوانة هيدروليكية. يقوم هذا المحرك الخطي بتحويل طاقة السوائل إلى قوة وحركة ميكانيكية، مما يمكّن المعدات من رفع الأحمال الضخمة ودفعها وسحبها وخفضها بدقة. ومع توسع مشاريع البنية التحتية العالمية وإعادة تشكيل التشغيل الآلي لسير العمل الصناعي، يصبح الدور الذي يلعبه التشغيل القوي أكثر أهمية. يبحث المهندسون ومتخصصو الصيانة باستمرار عن الوحدات التي توفر إنتاجًا ثابتًا تحت الضغوط الشديدة وتقلبات درجات الحرارة والبيئات الكاشطة. إن تطور تقنيات الختم والمعادن وأنظمة المراقبة الذكية يحدد الآن الجيل القادم من حلول التشغيل الخطي. إن فهم سبب بقاء الأسطوانة الهيدروليكية لا غنى عنها يتطلب فحص مدى تعقيد تصميمها، وتعدد استخدامات التطبيقات، والسعي الدؤوب لتحقيق الموثوقية.
تعتمد كل آلة للخدمة الشاقة - بدءًا من الحفارات والرافعات الشوكية إلى مكابح الضغط ومعدات القولبة بالحقن - على حركة خطية يتم التحكم فيها. يحقق المحرك الخطي ذلك عن طريق تحويل طاقة السوائل المضغوطة إلى قوة دفع ميكانيكية. على عكس الأنظمة الهوائية، تعمل الإصدارات الهيدروليكية عند مستويات ضغط أعلى بكثير، مما يوفر قوى يمكن أن تتجاوز عدة مئات من الأطنان. إن غلافها المدمج بالنسبة إلى طاقة الإخراج يجعلها مثالية للأجهزة المحمولة والثابتة على حدٍ سواء. تشمل خصائص الأداء الرئيسية ما يلي:
تتطلب المصانع ومواقع العمل الحديثة أن تتحمل هذه المحركات ملايين الدورات مع الحفاظ على أداء خالٍ من التسرب. ولذلك، فإن اختيار المواد (الفولاذ عالي الشد، أو الطلاءات المركبة، أو السبائك المقاومة للصدأ) وتكوينات الختم (البولي يوريثين، أو PTFE، أو مركبات النتريل) يؤثر بشكل مباشر على العمر التشغيلي لأي مشغل هيدروليكي. تُظهر البيانات الميدانية أن الوحدة المصممة جيدًا يمكن أن تدوم لفترة أطول من عمر خدمة المعدات الأصلية عند صيانتها بشكل صحيح.
واحدة من المجموعات الفرعية الأكثر أهمية داخل أي مشغل خطي هيدروليكي هي حزمة الختم. لقد انتقل المهندسون إلى ما هو أبعد من الحلقات الدائرية التقليدية نحو أختام المساحات متعددة الشفاه، والأختام العازلة، وأختام القضبان التي تمنع دخول التلوث مع تقليل الاحتكاك. تُظهر مركبات البولي تترافلوروإيثيلين (PTFE) المتقدمة مع الحشوات البرونزية مقاومة تآكل استثنائية واحتكاكًا منخفضًا. بالإضافة إلى ذلك، تعمل قضبان المكبس المطلية بالكروم مع طلاءات النانو سيراميك على زيادة مقاومة التآكل بشكل كبير، حتى في البيئات البحرية أو الغنية بالمواد الكيميائية. والنتيجة هي وحدة تشغيل تحافظ على كفاءة ثابتة عبر نطاقات درجات حرارة واسعة، من برودة القطب الشمالي إلى حرارة الصحراء.
أدخلت حركة الصناعة 4.0 أجهزة استشعار مدمجة مباشرة في الهيكل. تقوم هذه الوحدات بقياس الموضع والضغط ودرجة الحرارة والاهتزاز في الوقت الفعلي. من خلال نقل البيانات إلى وحدة تحكم مركزية أو منصة سحابية، يمكن للمشغلين التنبؤ بتدهور الختم أو ثني القضيب أو الالتفاف الداخلي قبل حدوث فشل كارثي. يعمل أسلوب الصيانة التنبؤية هذا على تقليل فترات التوقف غير المخطط لها وتقليل إجمالي تكاليف الملكية. يمكن لجهاز التشغيل الذكي أيضًا تعديل خصائص التخميد الخاصة به لتتناسب مع ظروف الحمل المتغيرة، مما يؤدي إلى تحسين السلامة وكفاءة الطاقة.
لتحقيق أهداف الاستدامة ومتطلبات كفاءة استهلاك الوقود في الآلات المتنقلة، يقوم المصنعون بتجربة البراميل المقواة بألياف الكربون وسبائك الألومنيوم عالية القوة. في حين يظل الفولاذ هو السائد في تطبيقات الخدمة الشاقة، فإن هذه البدائل الأخف وزنًا تقلل من الوزن الإجمالي لأذرع الرافعة وأذرع الرفع، مما يتيح أوقات دورات أسرع وانبعاثات أقل. توفر المحركات الهجينة - التي تجمع بين الطاقة الهيدروليكية ومحركات المؤازرة الكهربائية - تحكمًا دقيقًا في السرعة واستعادة الطاقة، خاصة في دوائر التجديد.
يتطلب اختيار المحرك الخطي المناسب لتطبيق معين تقييمًا دقيقًا لمعلمات متعددة. هذه المرحلة هي حيث اختيار موثوقةاسطوانة هيدروليكيةيصبح قرارا استراتيجيا. يلخص الجدول أدناه العوامل الرئيسية والاعتبارات النموذجية دون الاعتماد على نقاط البيانات الرقمية.
| عامل الاختيار | الاعتبارات النموذجية | التأثير على الأداء |
|---|---|---|
| نطاق ضغط التشغيل | تصنيف الضغط المنخفض أو المتوسط أو العالي؛ قدرة إخراج مضخة النظام | يؤثر بشكل مباشر على مخرجات القوة ومتطلبات سمك الجدار |
| أسلوب التركيب | شفة، clevis، مرتكز الدوران، أو جبل القدم؛ ترتيب ثابت أو محوري | يحدد استقرار المحاذاة والقدرة على التعامل مع الأحمال الجانبية |
| طول السكتة الدماغية | ضربة قصيرة لقط. ضربة طويلة للرفع أو الدفع لمسافة | يؤثر على خطر انبعاج العمود والغلاف العام للماكينة |
| توافق مواد الختم | الزيوت المعدنية أو جليكول الماء أو السوائل المقاومة للحريق؛ درجات الحرارة القصوى | يمنع التسرب المبكر ويقلل من تكرار الصيانة |
| الحماية من التآكل | الأسطح المطلية أو طلاء الزنك أو الفولاذ المقاوم للصدأ بالكامل | يطيل عمر الخدمة في البيئات الخارجية أو البيئات المغسولة |
وبعيدًا عن هذه العوامل، يجب على المهندسين أيضًا تقييم آلية التوسيد في نهاية الشوط. تعمل البطانة القابلة للتعديل على تقليل قوى التأثير والضوضاء، مما يحمي كلاً من المشغل والإطار الهيكلي. بالنسبة للتطبيقات التي تتضمن التدوير السريع، مثل مكابس الختم أو مكبسات إعادة التدوير، ستعمل الوحدة ذات النقل الأمثل والحجم الميت المنخفض على تحسين كفاءة استخدام الطاقة.
حتى المحرك الخطي الأكثر قوة يمكن أن يتعرض لتدهور الأداء إذا لم يتطابق بشكل صحيح مع ظروف التشغيل الخاصة به. تشمل المشكلات الأكثر شيوعًا ما يلي:
يجب أن تتضمن برامج الصيانة الوقائية عمليات فحص بصرية دورية، وتحليل الزيت للكشف عن حطام التآكل، وفحص عزم الدوران على مسامير التثبيت. توفر الشركات المصنعة ذات السمعة الطيبة أدلة خدمة مفصلة تحدد فترات استبدال الختم بناءً على عدد الدورات بدلاً من وقت التقويم.
تفرض قطاعات السوق المختلفة متطلبات فريدة على بنية المشغل. على سبيل المثال، تتطلب التطبيقات البحرية وتحت سطح البحر براميل مزدوجة من الفولاذ المقاوم للصدأ ومنافذ تهوية خاصة لمقاومة التآكل بالمياه المالحة والضغط الهيدروستاتيكي الخارجي. في قطاع الغابات، تتعرض أنظمة التشغيل الهيدروليكي لنشارة الخشب الكاشطة واللحاء وأحمال الصدمات الشديدة - مما يتطلب سُمكًا مضحيًا من الكروم وعيون مكبس معززة. تعطي المعدات الزراعية الأولوية للتكلفة المنخفضة وسهولة الإصلاح الميداني، وغالبًا ما تستخدم بناء قضبان الربط. وفي الوقت نفسه، تحتاج منصات اختبار الطيران إلى وحدات احتكاك منخفضة للغاية مع محامل مبطنة بـ PTFE لمحاكاة أحمال الطيران دون سلوك الانزلاق. مصممة بشكل صحيحاسطوانة هيدروليكيةلاستخدام الفضاء الجوي يجب أن تمر بدورات التحقق الصارمة.
ولمواجهة هذه التحديات المتنوعة، تتبنى الفرق الهندسية مبادئ التصميم النموذجي. من خلال توحيد أقطار القضبان، وخيوط المنافذ، وواجهات التثبيت، يمكنهم تكوين حل التشغيل بسرعة لتلبية متطلبات الشوط والضغط والتركيب دون تطوير منتج جديد تمامًا. قد تشتمل الحلول المخصصة على صمامات موازنة متكاملة، أو محولات موضعية، أو أنظمة طلاء خاصة تقاوم التدهور فوق البنفسجي.
يقوم المصنعون الملتزمون بتقديم مشغلات خطية موثوقة بتنفيذ بوابات جودة صارمة طوال فترة الإنتاج. وتشمل هذه عادة:
وبعيدًا عن هذه الإجراءات القياسية، يقوم كبار الموردين بأداء دورة التحمل على وحدات العينة. قد يتعرض المشغل لملايين الضربات تحت أحمال مختلفة أثناء مراقبة ارتفاع درجة الحرارة وحالة الختم. يرتبط اختبار الحياة المتسارع هذا ارتباطًا مباشرًا بالموثوقية الميدانية ويوفر الثقة للتطبيقات المهمة مثل منصات العمل الجوية أو أنظمة الطوارئ.
مع تشديد اللوائح البيئية على مستوى العالم، تتحول العديد من الصناعات نحو السوائل الهيدروليكية القابلة للتحلل الحيوي (الإسترات النباتية أو الاصطناعية). تحتوي هذه السوائل على مؤشرات لزوجة وحزم مضافة مختلفة مقارنة بالزيوت المعدنية التقليدية. وبالتالي، يجب التحقق من صحة مواد الختم الموجودة داخل المشغل للتأكد من توافقها مع هذه السوائل الصديقة للبيئة. غالبًا ما يكون أداء أختام الفلوروإيلاستومر (FKM) جيدًا، في حين أن النتريل القياسي قد ينتفخ أو يتحلل. بالإضافة إلى ذلك، توفر الشركات المصنعة الآن طلاءات خارجية خالية من الزنك أو الكروم لتقليل التأثير البيئي خلال مرحلة نهاية عمر المنتج. تعد كفاءة الطاقة زاوية بيئية أخرى: يعمل جهاز التشغيل منخفض الاحتكاك على تقليل الحمل على المحرك الرئيسي (محرك الديزل أو المحرك الكهربائي)، مما يقلل بشكل مباشر من استهلاك الوقود أو استخدام الكهرباء.
حتى المشغل الخطي المُصنع بشكل مثالي سيكون أداؤه ضعيفًا إذا تم تحديده بشكل غير صحيح. على سبيل المثال، اختيار وحدة ذات قطر قضيب صغير الحجم لتطبيق طويل الشوط يؤدي إلى فشل التواء. وعلى العكس من ذلك، فإن الحجم الزائد يضيف وزنًا وتكلفة غير ضرورية. علاوة على ذلك، يؤدي عدم المحاذاة بين حامل المشغل وهيكل الماكينة إلى تحميل جانبي يؤدي إلى تدمير محامل القضبان والأختام بسرعة. ولهذا السبب يلعب المهندسون الهيدروليكيون ذوو الخبرة دورًا حاسمًا في عملية التصميم. يقومون بإجراء تحليل متجهات القوة، ويوصون بأطوال التوسيد المناسبة، ويتأكدون من أن التردد الطبيعي للمشغل لا يتداخل مع استقرار التحكم في الماكينة. ومن خلال ديناميكيات الموائع الحسابية (CFD) وتحليل العناصر المحدودة (FEA)، يمكنهم تحسين مواقع المنافذ وتوزيع الضغط قبل إنشاء نموذج أولي واحد.
عندما يواجه العميل تحديًا فريدًا - مثل جهاز يجب أن يعمل في بيئة مشعة أو داخل غرفة مفرغة - يجب على المهندسين إعادة التفكير في مفاهيم المواد والتشحيم والختم. ولن يكون أي منتج جاهز كافيا. وبدلاً من ذلك، هناك حاجة إلى حلول مصممة خصيصًا مع طلاءات متخصصة وترتيبات تنفيس. غالبًا ما تتطلب المتطلبات الصارمة لمثل هذه السيناريوهات تصميمًا مخصصًااسطوانة هيدروليكيةمصممة من الألف إلى الياء.
يتطلب إنتاج أنظمة التشغيل الهيدروليكية عالية الجودة الاستثمار في مراكز التصنيع الدقيقة، وروبوتات اللحام الآلية، وغرف التجميع النظيفة. يحقق المصنعون الذين يتحكمون في العملية برمتها — بدءًا من قطع وتثقيب الأنابيب الفولاذية إلى الطلاء النهائي — اتساقًا عالي الجودة. على وجه الخصوص، يعد الثقب العميق والشحذ من القدرات الأساسية التي تحدد استقامة البرميل وتشطيب سطحه. تؤدي البراميل المصقولة بشكل سيء إلى تآكل سريع للختم والتسرب الداخلي، مما يؤدي إلى تقصير عمر الخدمة بشكل كبير. بالإضافة إلى ذلك، يضمن اللحام الآلي لأقواس التثبيت اختراقًا متكررًا دون تشويه، مما يحافظ على محاذاة محور المشغل. يجب أن يتم إجراء التجميع في بيئة خالية من الملوثات لأنه حتى الحطام المجهري المضمن في الأختام سوف يخدش القضيب أو البرميل، مما يؤدي إلى بدء مسار التسرب. تستخدم المرافق الرائدة مقاعد التدفق الصفحي ومحطات تعبئة الزيت المفلترة لضمان مستويات النظافة التي تلبي معايير ISO أو تتجاوزها.
في عمليات التعدين، تقوم المحركات الهيدروليكية بتشغيل المجارف والكسارات وتعليق شاحنات النقل. يكلف التوقف في هذه الإعدادات الملايين من الإنتاج المفقود يوميًا. لذلك، يعطي مهندسو التعدين الأولوية للتصميمات التي تتميز بقضبان مكبس ذات قطر كبير، وحلقات توجيه عالية القوة من الحديد الزهر الرمادي، وأختام ممسحة مزدوجة لمنع الغبار الكاشط. اعتمدت بعض المناجم أنظمة تكثيف النيتروجين فوق الزيت لتوفير استجابة سريعة لأنظمة الكسارة. تؤكد التقارير الميدانية أن المحركات ذات أسطح القضبان المقواة بالحث تدوم لفترة أطول بثلاث مرات من القضبان القياسية المطلية بالكروم في بيئات غبار السيليكا شديدة الكشط. وبالمثل، في مصانع الصلب، تتعرض هذه الأجهزة للحرارة المشعة وتساقط القشور. أصبحت الدروع الحرارية الخاصة، وأختام Viton ذات درجة الحرارة العالية، وحوامل الحافة المبردة بالماء من المتطلبات القياسية. إن القدرة على تقديم مثل هذه المنتجات القوية دون فترات زمنية طويلة هي ما يميز الموردين القادرين عن البقية.
على الرغم من أن المحركات الخطية الكهربائية تكتسب قوة جذب في تطبيقات الخدمة الخفيفة، إلا أناسطوانة هيدروليكيةلا يمكن الاستغناء عنه في المهام ذات كثافة الطاقة العالية. ومع ذلك، فإن المستقبل سيشهد المزيد من التهجين: المحركات الكهروهيدروليكية (EHA) التي تجمع بين محرك كهربائي مستقل ومضخة ومشغل خطي في وحدة مدمجة. تعمل هذه الوحدات على التخلص من تشغيل الخراطيم الطويلة وتقليل نقاط التسرب وتمكين الكبح المتجدد. التوائم الرقمية لأنظمة التشغيل - النسخ المتماثلة الافتراضية التي تحاكي تآكل الختم، ونمو التسرب، وعمر الكلال - ستصبح أدوات قياسية للصيانة التنبؤية. سيقوم المهندسون بإدخال دورات العمل الواقعية وسيحصلون على تنبؤات دقيقة عن العمر الإنتاجي المتبقي. سيؤدي هذا الدمج بين الأجهزة المادية وذكاء البرامج إلى تحقيق القفزة التالية في الإنتاجية والسلامة.
منذ تأسيسها،HCICاكتسبت خبرة عميقة في هندسة وتصنيع أنظمة التشغيل عالية الأداء. من خلال ثلاث مرافق تصنيع مخصصة ومركز منفصل للبحث والتطوير، تسعى المنظمة إلى التحسين المستمر في كل جانب من جوانب العملاسطوانة هيدروليكيةإنتاج. يعمل الفريق الهندسي، المكون من متخصصين هيدروليكيين ذوي خبرة عالية، بشكل تعاوني مع العملاء لتحليل تحديات التطبيق، سواء كانت تتعلق بدرجات الحرارة القصوى، أو الوسائط المسببة للتآكل، أو التحميل عالي التأثير. إن الفلسفة التوجيهية لشركة HCIC - الجودة والعملاء والمصداقية - مدمجة في العمليات اليومية، بدءًا من تحديد مصادر المواد وحتى التحقق النهائي. يخضع كل منتج لاختبار صارم للتسرب، وفحص السطح، والتحقق الوظيفي قبل مغادرة ورشة العمل. ويضمن هذا النهج المنضبط أن كل مكون هيدروليكي يوفر نقلًا متسقًا وموثوقًا للقوة على مدار سنوات من الخدمة. بالنسبة للشركات التي تبحث عن حلول تشغيل مخصصة وشريك يعطي الأولوية للنزاهة والتميز التقني، توفر HCIC مزيجًا من البنية التحتية الحديثة والرؤية الهندسية المتمرسة. إن التزام الشركة طويل الأمد بالابتكار والدعم سريع الاستجابة قد جعلها اسمًا محترمًا عبر الصناعات الثقيلة في جميع أنحاء العالم. عندما لا يمكن المساس بالأداء والاعتمادية، تقدم شركة HCIC هندسة تتحمل أصعب الظروف.
