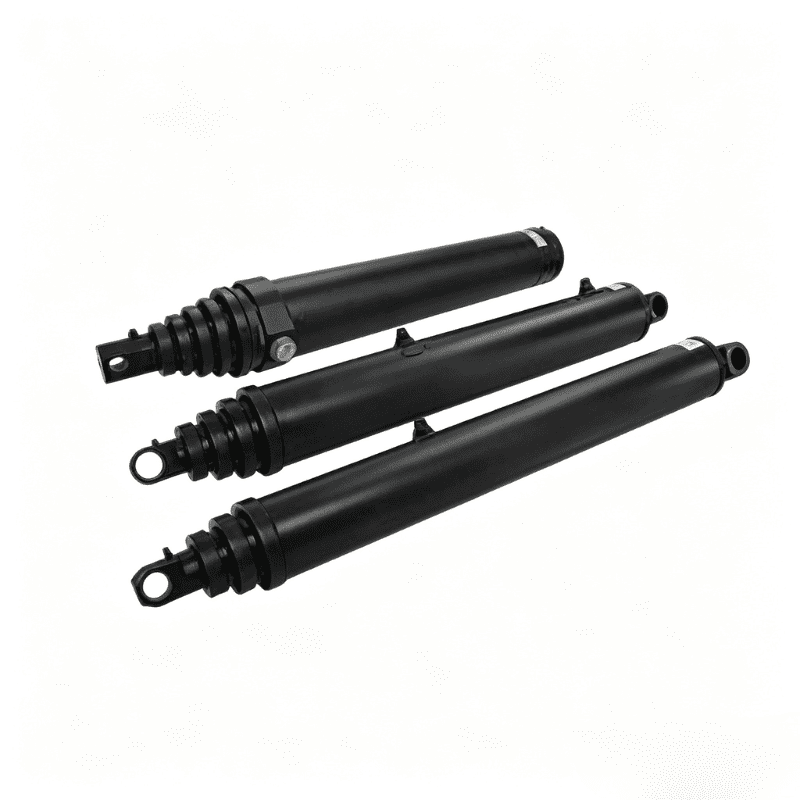

HCIC's 63-4402-104 عبارة عن أسطوانة ذات دبوس دبوس للمقطورة، بطول ممتد 108.56 بوصة، ومنفذ NPTF 3/4، ومجموعة ختم قابلة للخدمة.
Hydraulic port:
3/4 نبتفOil volume listed:
1.8 جالون تعبئة / 7.3 جالون ممتدListed weight:
208 رطل63-4402-104 عبارة عن أسطوانة تثبيت ذات دبوس من سلسلة 4000 للمقطورة. يسمح تنسيق التثبيت من دبوس إلى دبوس للأسطوانة بالاتصال بين نقطتي تثبيت للماكينة دون الحاجة إلى ترتيب منفصل لتركيب الحافة أو القدم.
يسرد الكتالوج بُعدًا ممتدًا يبلغ 108.56 بوصة (2757 ملم) وبُعدًا مغلقًا يبلغ 71.94 بوصة (1827 ملم) ومنفذ 3/4 NPTF. تستخدم الأسطوانة أيضًا تصميمًا ذاتي النزيف، وتعبئة على شكل حرف V محملة مسبقًا وطول محمل أطول يهدف إلى دعم التشغيل المستقر في ترتيب التركيب الموضح في الكتالوج.
تتناول هذه المقالة الطراز 63-4402-104 فقط.
| المعلمة | 63-4402-104 المواصفات |
|---|---|
| سلسلة المنتجات | سلسلة 4000 |
| أسلوب التركيب | تركيب دبوس دبوس |
| البعد أ | 71.94 بوصة / 1827 ملم |
| البعد ب | 36.62 بوصة / 930 ملم |
| البعد ج | 108.56 بوصة / 2757 ملم |
| البعد د | 1.50 بوصة / 38 ملم |
| البعد ه | 2.06 بوصة / 52 ملم |
| البعد ف | 2.00 بوصة / 51 ملم |
| البعد ز | 7.00 بوصة / 178 ملم |
| البعد ي | 2.06 بوصة / 52 ملم |
| البعد ك | 19.50 بوصة / 495 ملم |
| البعد م | غير متوفر في جدول الكتالوج |
| منفذ هيدروليكي | 3/4 نبتف |
| حجم النفط المدرجة | 1.8 جالون تعبئة / 7.3 جالون ممتد |
| الوزن المذكور | 208 رطل |

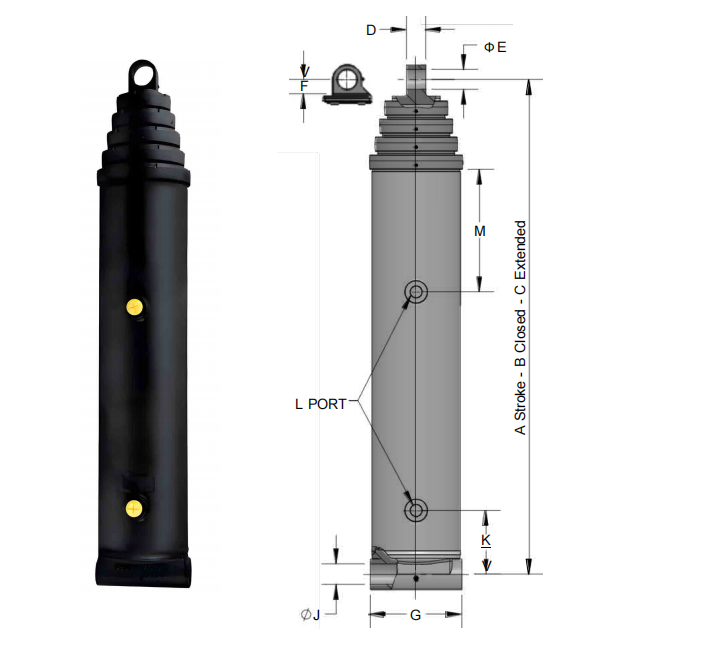

تشير الحروف من A إلى M إلى رسم الأبعاد الموجود في كتالوج HCIC. تأكد من رسم التثبيت الكامل وأبعاد الدبوس وضغط العمل ومتطلبات الدائرة الهيدروليكية قبل الطلب.

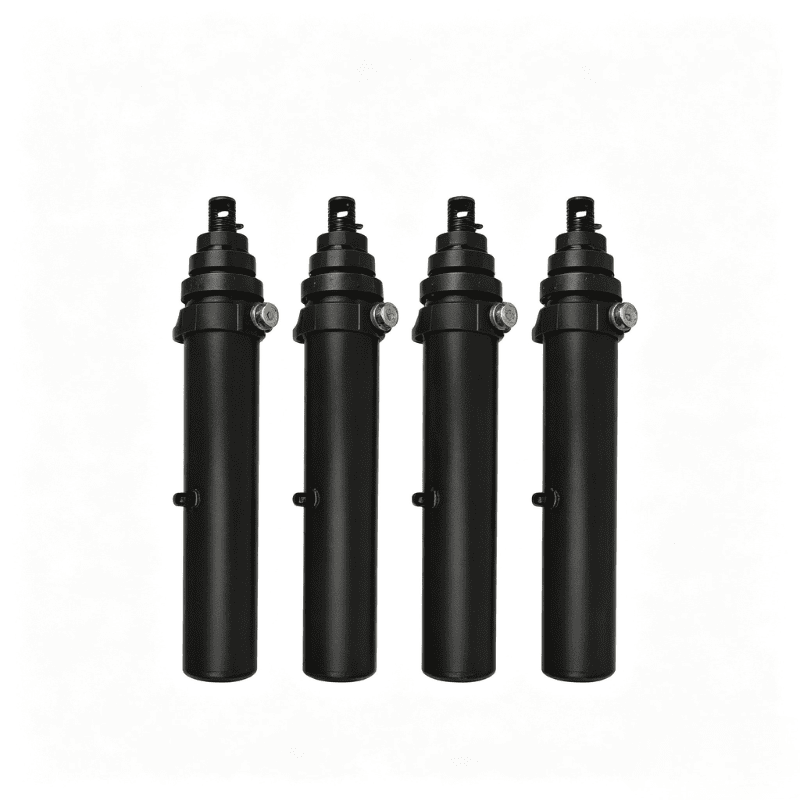

يتم تركيب أسطوانة هيدروليكية ذات دبوس بين نقطتي شق أو عروة. يقوم جسم الأسطوانة ووصلة نهاية القضيب بنقل حمل الماكينة عبر المسامير. يعد هذا التخطيط شائعًا حيث يجب على المشغل أن يتبع حركة الجسم القلبي أو الوصلة أو أي هيكل مفصلي آخر.
يتم تحديد الملاءمة بأكثر من الأبعاد المغلقة والممتدة. يجب على المشتري التحقق من:
- مسافات مركزية عند كلا الطرفين
- قطر الدبوس وعرض المحمل المتاح
- إزالة Clevis والمحاذاة
- اتجاه المنفذ الهيدروليكي
- حركة الخرطوم خلال الشوط الكامل
- خلوص ميكانيكي حول الرأس ونهاية القضيب
يجب اختيار 63-4402-104 من رسم الأبعاد المعتمد وليس من الطول الإجمالي وحده.
يحدد الكتالوج تصميم النزيف الذاتي. في أعمال التركيب العملية، يمكن أن يساعد ذلك في تقليل كمية الهواء المحبوس الذي يبقى في الأسطوانة أثناء التشغيل. لا تزال دائرة الماكينة بحاجة إلى الملء والتطهير وفقًا لإجراءات الشركة المصنعة للمعدات.
يستخدم ترتيب الختم المدرج تعبئة على شكل حرف V محملة مسبقًا مع مُنشط زنبركي موجي ذاتي الضبط. يحدد الكتالوج أيضًا حزمة ختم "Z" نشطة كخيار. يجب تأكيد تكوين الختم النهائي للسائل الهيدروليكي ونطاق درجة الحرارة وظروف العمل للتطبيق.
تم إدراج صامولة الرأس الملولبة كميزة لزيادة القوة وتعديل ختم المجال. كما أنها توفر واجهة خدمة عملية عند الحاجة إلى فحص الختم أو تعديله. يجب أن يتبع أي تعديل ميداني إجراءات الصيانة المعتمدة ويجب ألا يحل محل ممارسات عزل الضغط والتفكيك الآمن.
يسرد الكتالوج طول محمل أطول لتحقيق الاستقرار. في التثبيت بدبوس، يكون التوجيه مهمًا لأن المشغل يتبع هيكلًا متحركًا. تظل المحاذاة الصحيحة وحالة الدبوس المناسبة ضرورية؛ طول المحمل الأطول لا يجعل الأسطوانة مناسبة للتحميل الجانبي غير المنضبط.
يحول 63-4402-104 الضغط الهيدروليكي إلى حركة خطية. عندما يدخل الزيت المنفذ المناسب، يعمل الضغط على منطقة المكبس ويدفع القضيب إلى الخارج أو إلى الداخل. تقوم دبابيس نهاية القضيب ونهاية الغطاء بنقل هذه الحركة إلى آلية القلب المتصلة.
يتم تحديد الحركة القابلة للاستخدام من خلال الأبعاد المغلقة والممتدة في الكتالوج. يحدد الصمام الهيدروليكي وتدفق المضخة وحماية التنفيس وهندسة الماكينة السرعة الفعلية والقوة المتوفرة في الخدمة.
لا ينبغي التعامل مع الأسطوانة كجهاز رفع مستقل. يجب أن يتطابق اختياره مع الدائرة الهيدروليكية والهيكل الميكانيكي الذي تم تثبيته عليه.
- تركيب دبوس للمعدات الهيدروليكية المفصلية
- البعد الممتد المدرج في الكتالوج 108.56 بوصة / 2757 ملم
- منفذ هيدروليكي 3/4 NPTF
- تصميم النزيف الذاتي مدرج من قبل HCIC
- تعبئة على شكل حرف V محملة مسبقًا بمنشط زنبركي موجي ذاتي الضبط
- حزمة ختم "Z" النشطة الاختيارية المدرجة في الكتالوج
- رأس ملولب لمزيد من القوة وتعديل ختم المجال
- طول تحمل أطول لتحقيق الاستقرار
- الأبعاد المغلقة والممتدة متوفرة بوحدات البوصة والمليمتر
يضع الكتالوج الأسطوانة ذات الدبوس من سلسلة 4000 تحت حلول القلب الهيدروليكي. يمكن اعتبار 63-4402-104 للمعدات حيث يجب تركيب الأسطوانة بين دبوسين ويتطابق غلاف التثبيت المتاح مع أبعاد الكتالوج.
قبل التأكد من الإعداد، قم بمراجعة حركة الماكينة بالكامل. يجب أن تتمتع الأسطوانة بمساحة كافية عند التراجع والتمدد الكاملين، ويجب أن تظل المسامير محاذية أثناء تحرك هيكل الانقلاب. يجب أيضًا التحقق من توجيه الخرطوم بحيث لا يتعرض اتصال 3/4 NPTF للالتواء أو الانحناء خارج حدود الشركة المصنعة للخرطوم.
أرسل المعلومات التالية مع استفسارك:
1. نوع الآلة ووظيفة الاسطوانة
2. أبعاد مركز الدبوس الموجودة
3. قطر الدبوس وعرض الشق
4. الأطوال المغلقة والممتدة مطلوبة
5. ضغط العمل وتدفق المضخة
6. السائل الهيدروليكي ودرجة حرارة التشغيل
7. توجيه المنفذ وتوجيه الخرطوم
8. خيار الختم المطلوب
9. الكمية ووجهة التسليم
10. وجود رسم اسطوانة أو صور فوتوغرافية واضحة
يكون الرسم مهمًا بشكل خاص عندما يجب أن تتناسب الأسطوانة البديلة مع آلية قلب موجودة.
