قم بمراجعة أبعاد الأسطوانة الهيدروليكية 53-4592-72، والسكتة الدماغية مقاس 71.94 بوصة، ومنفذ NPTF مقاس 3/4 بوصة، ووزن الكتالوج 155 رطلًا لتخطيط استبدال OEM.

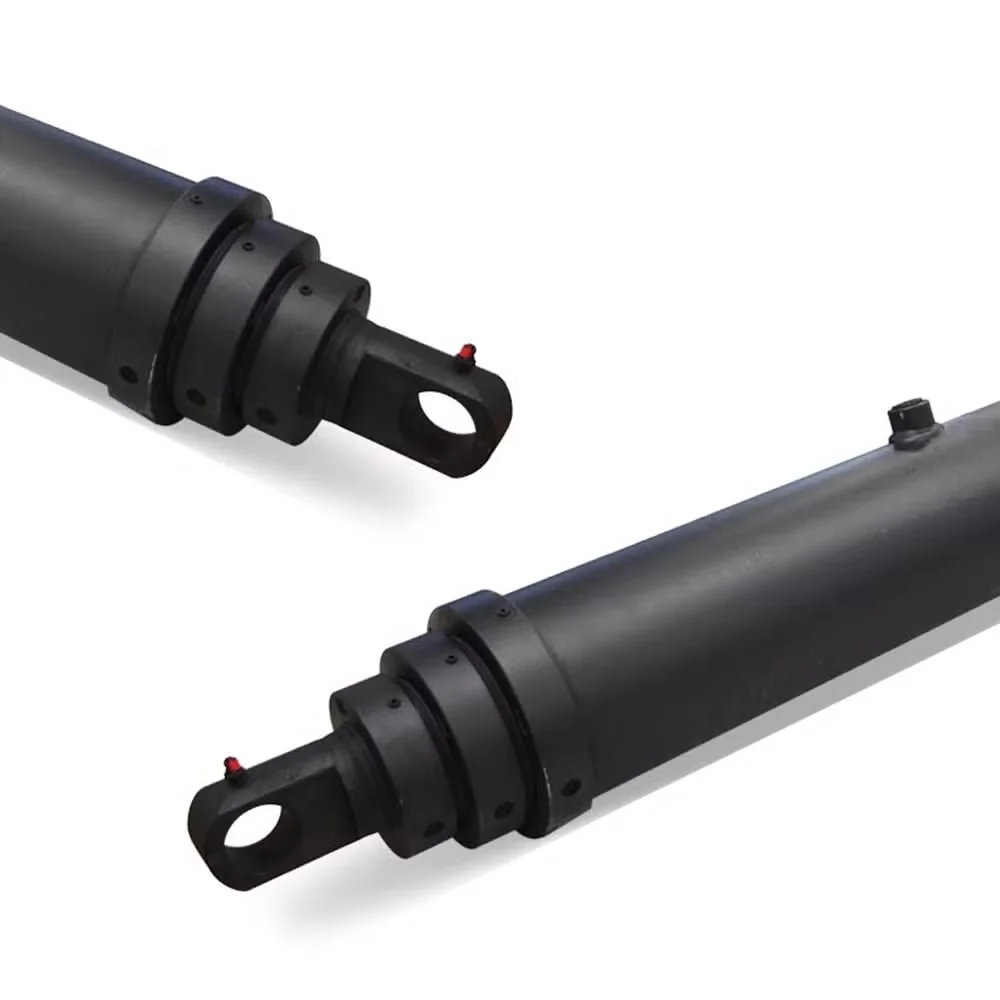

Stroke:
1,827 ملمClosed length:
930 ملمExtended length:
2757 ملمPort:
3/4 في NPTFإن الأسطوانة الهيدروليكية 53-4592-72 من دبوس إلى دبوس هي طراز من سلسلة 4000 مدرج في كتالوج HCIC-2026. إن قيمته الرئيسية لمشروع الاستبدال أو تصنيع المعدات الأصلية هي الأبعاد: يحدد الكتالوج السكتة الدماغية والأطوال المغلقة والممتدة وهندسة التركيب والمنفذ وحجم الزيت والوزن في صف منتج واحد.
لا يتم اختيار هذا النوع من الأسطوانات بالسكتة الدماغية وحدها. يجب أن تتوافق جميع مراكز المسامير، وأذني التثبيت، والخلوص المحيط، والوصلة الهيدروليكية، ومساحة الخدمة المتاحة مع الماكينة. بالنسبة للمشتري الذي يستبدل وحدة موجودة، فإن نقطة البداية الأكثر أمانًا هي رسم الأسطوانة الحالي أو مجموعة كاملة من القياسات الميدانية.

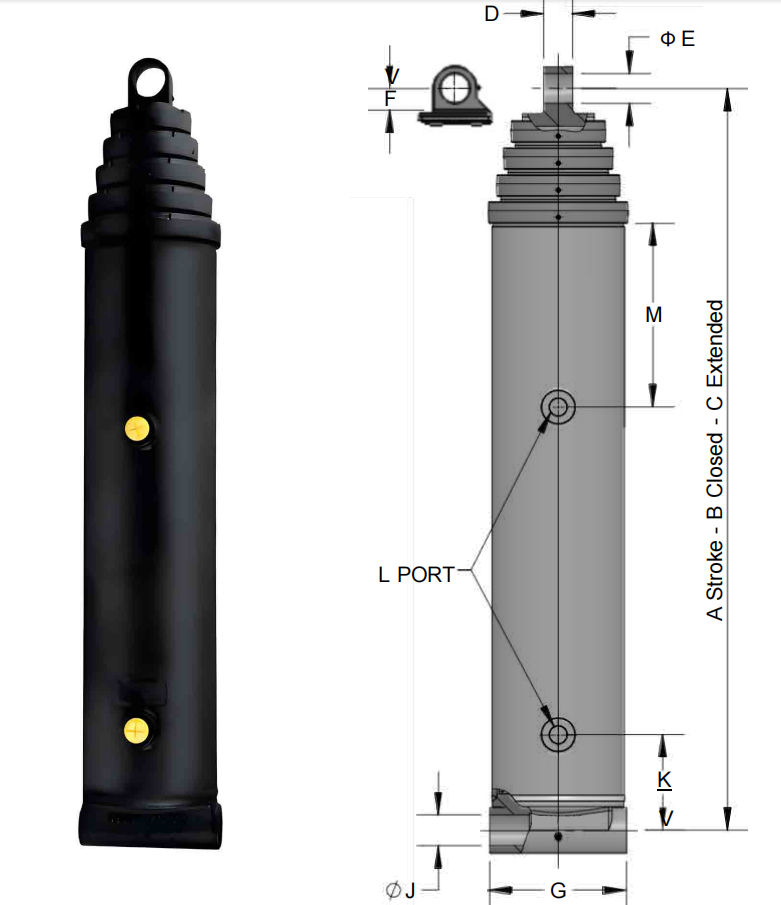

| غرض | قيمة البوصة | القيمة المترية |
|---|---|---|
| نموذج | 53-4592-72 | 53-4592-72 |
| مسلسل | سلسلة 4000 | سلسلة 4000 |
| السكتة الدماغية، أ | 71.94 بوصة | 1,827 ملم |
| طول مغلق، ب | 36.62 بوصة | 930 ملم |
| طول ممتد، ج | 108.56 بوصة | 2,757 ملم |
| البعد د | 1.50 بوصة | 38 ملم |
| البعد ه | 2.06 بوصة | 52 ملم |
| البعد ف | 2.00 بوصة | 51 ملم |
| البعد ز | 7.00 بوصة | 178 ملم |
| البعد ي | 2.06 بوصة | 52 ملم |
| البعد ك | 19.50 بوصة | 495 ملم |
| ميناء | 3/4 في NPTF | 3/4 في NPTF |
لا توفر صفحة الكتالوج تصنيفًا عالميًا للضغط أو تصنيف الحمل أو ضمان أداء خاص بالماكينة لهذا الطراز. يجب تأكيد هذه المتطلبات للمعدات الفعلية.

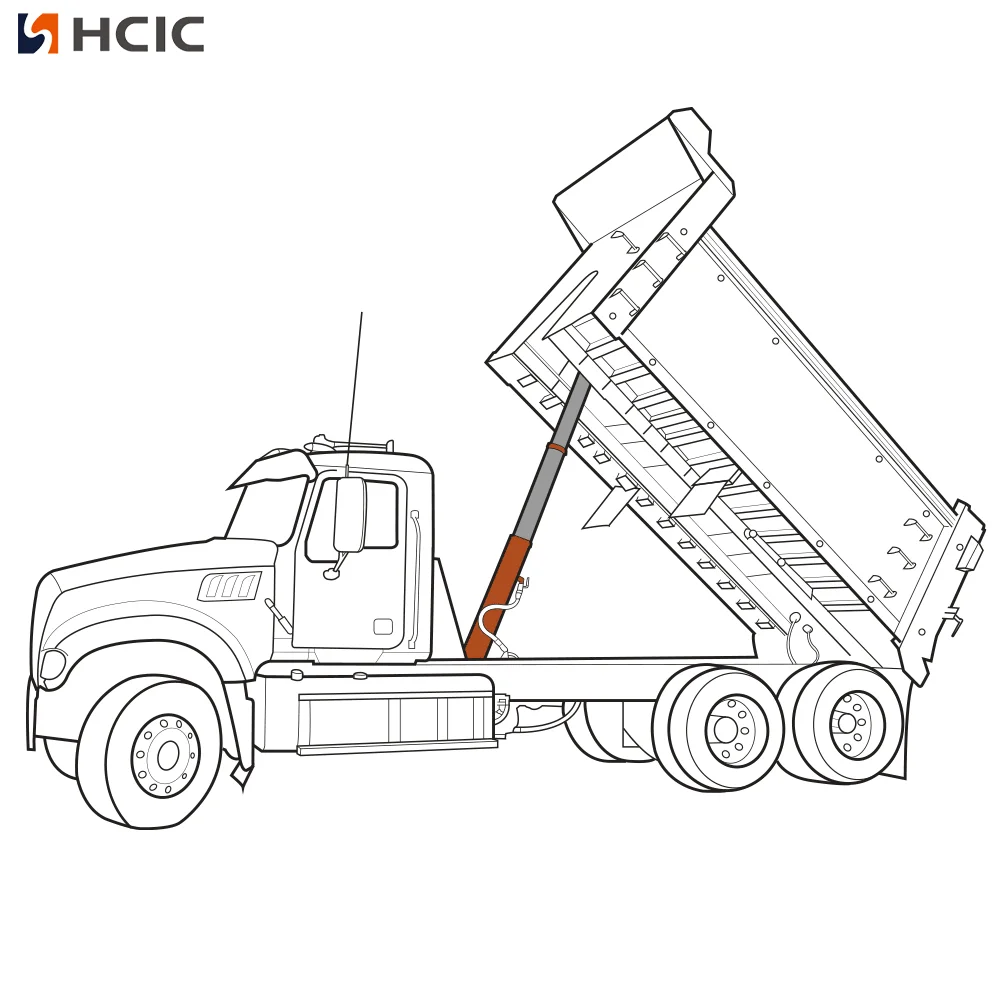

تنقل الأسطوانة من دبوس إلى دبوس الحركة من خلال نقطتي تثبيت. يتصل أحد الطرفين بقوس ثابت والآخر يتصل بالهيكل المتحرك. مع تغير الزيت في طول الأسطوانة، تتغير المسافة بين الدبوسين وتتحرك الآلة عبر قوسها المصمم.
وهذا يجعل الأطوال الممتدة والمغلقة مهمة. يسرد الصف 53-4592-72 36.62 بوصة مغلقة و108.56 بوصة ممتدة. يتمثل الاختلاف في مرجع السكتة الدماغية في الكتالوج، لكن الآلة لا تزال بحاجة إلى مساحة فعلية كافية للأسطوانة والمسامير والأقواس والخراطيم ومسار السفر الكامل للهيكل.
كما أن الأبعاد D وE وF وG وJ وK مهمة أيضًا أثناء الاستبدال. وقد يتحكمون في العلاقة بين جسم الأسطوانة وأجهزة التثبيت وموقع الدبوس ومظروف الاتصال. يمكن للأسطوانة التي تحتوي على السكتة الدماغية الصحيحة ولكن هندسة التركيب الخاطئة أن تخلق مشكلة تركيب مكلفة.
قم بقياس مراكز الدبوس المثبتة في مواضع الماكينة المغلقة والممتدة. تحقق من قطر الدبوس وعرض الدعامة وتباعد الأذن وحالة الجلبة والاتجاه الذي يدخل فيه الحمل إلى المفصل. لا تقم بإجبار الاستبدال على الحامل الذي تم تصميمه لمظروف تثبيت مختلف.
قم بتحريك الماكينة عبر نطاقها الميكانيكي الكامل مع عزل الدائرة الهيدروليكية بأمان وفقًا لإجراءات الموقع. ابحث عن التداخل بين جسم الأسطوانة والقضيب والأقواس والواقيات والخراطيم والهيكل المجاور. الطول الممتد هو جزء واحد فقط من هذا الفحص.
يسرد الكتالوج منفذ NPTF 3/4. قم بمطابقة معيار التركيب وطريقة الختم التي تستخدمها الآلة. اترك ما يكفي من طول الخرطوم للحركة الكاملة من الدبوس إلى الدبوس، مع منع الاحتكاك والانحناءات الحادة والاتصال بالأعمال الفولاذية المتحركة.
يسرد الكتالوج حجم زيت تعبئة يبلغ 1.3 جالونًا وحجم زيت ممتد يبلغ 4.0 جالونًا. تعتبر هذه القيم مفيدة للتخطيط، لكن النظام الكامل يتضمن أيضًا حجم الخرطوم وحجم الصمام ومستوى الخزان وموضع تشغيل الماكينة. تأكد من مستوى زيت العمل قبل التشغيل.
يمكن مراجعة 53-4592-72 بحثًا عن معدات OEM أو مشاريع الاستبدال التي تحتاج إلى أسطوانة هيدروليكية محددة من دبوس إلى دبوس مع ضربة كتالوج مقاس 71.94 بوصة. يكون ذلك مناسبًا بشكل خاص عندما يكون لدى المشتري رسم أو أسطوانة موجودة للقياس ويحتاج إلى مطابقة الأبعاد بدلاً من توصية الأسطوانة العامة.
يجب أن تتلقى HCIC حمل التطبيق وضغط التشغيل وزاوية الحركة وتكرار الدورة وصور التثبيت قبل اتخاذ القرار الفني النهائي. ولا يتم استبدال هذه التفاصيل بصف الكتالوج.
تعد الأسطوانة الهيدروليكية 53-4592-72 من دبوس إلى دبوس منتجًا مناسبًا للأبعاد للمشاريع حيث يجب أن تقوم الأسطوانة بتوصيل نقطتي آلة من خلال شوط محدد يبلغ 71.94 بوصة. يوفر طوله المغلق 36.62 بوصة، وطوله الممتد 108.56 بوصة، ومنفذ NPTF 3/4 بوصة، وقيمة التعبئة 1.3 جالون، والقيمة الممتدة 4.0 جالون، ووزن الكتالوج 155 رطلًا، نقطة بداية واضحة لمراجعة OEM أو الاستبدال.
أرسل قياسات مركز الدبوس وتفاصيل الدعامة والبيانات الهيدروليكية ورسومات الماكينة إلى HCIC قبل الطلب. هذه هي الطريقة العملية للتأكد مما إذا كان النموذج يناسب الآلية بأكملها.
تقوم شركة HCIC، المعروفة أيضًا باسم Jinan Huachen Industrial Co., Ltd.، بتوريد الأسطوانات الهيدروليكية ووحدات الطاقة الهيدروليكية والمكونات ذات الصلة للمركبات ومعالجة النفايات والبناء والمعدات الصناعية. يجب التأكد من ملاءمة المنتج وفقًا لتصميم الماكينة الكامل ومتطلبات السلامة المعمول بها.
