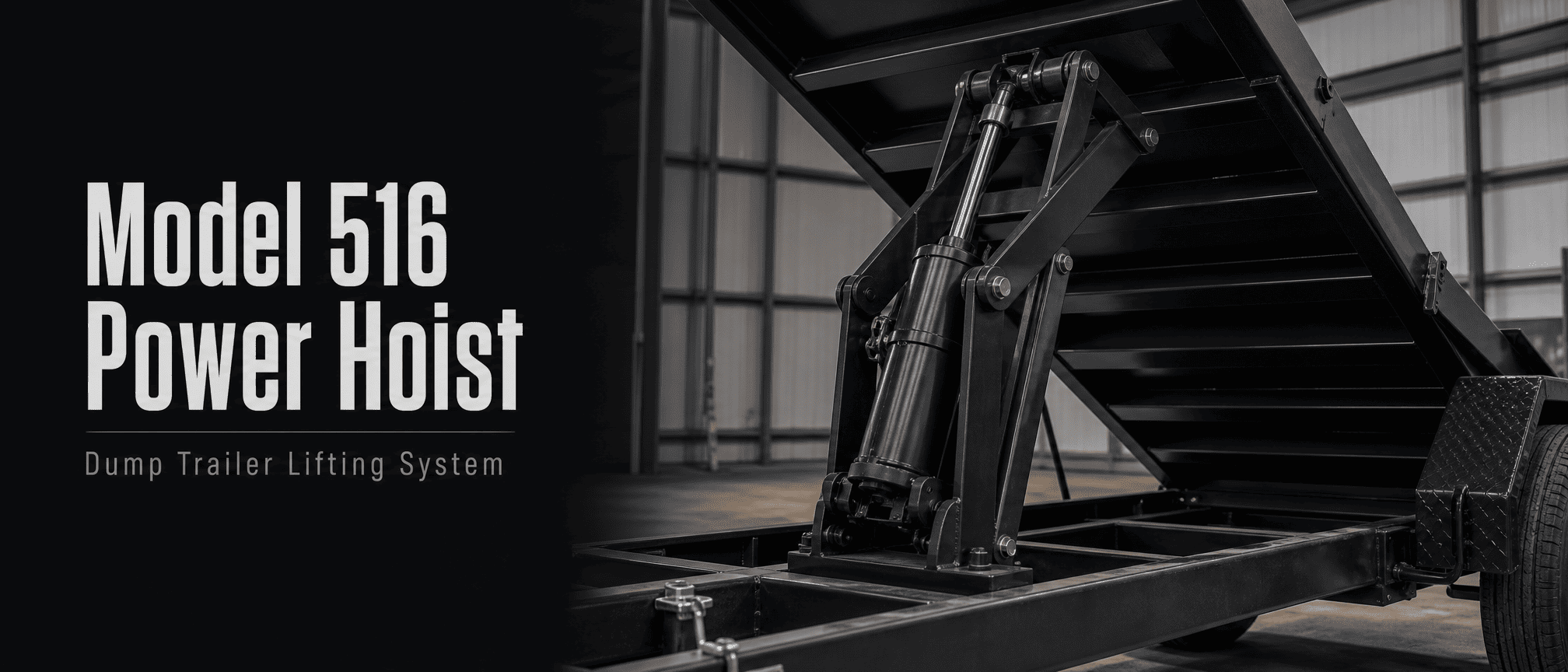

الرافعة الكهربائية موديل 516 هي عبارة عن حل رفع مدمج للمقطورات القلابة، بأبعاد جسم 24 بوصة وطول رافعة 39.25 بوصة لتخطيط التثبيت.

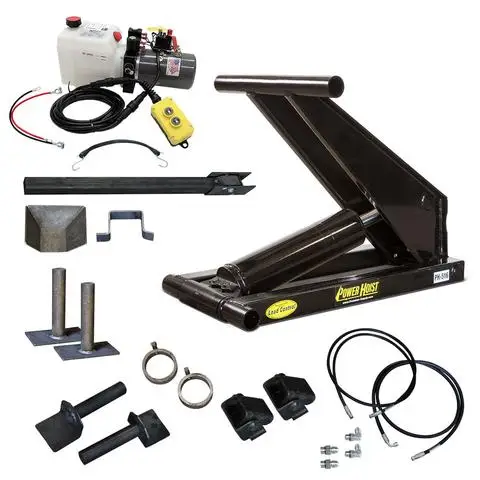

الرافعة الكهربائية موديل 516 هي خيار رافعة مدمج لأنظمة رفع المقطورة القلابة. توفر أبعاد الكتالوج الخاص بها نقطة بداية عملية للتحقق من مساحة الإطار وهندسة المفصلات ومتطلبات التثبيت الهيدروليكي قبل تقديم الطلب.
تم إدراج الرافعة الكهربائية موديل 516 في كتالوج الرافعات الكهربائية الأمريكية مع سبعة مراجع أبعاد، من A إلى G. تساعد هذه القياسات صانع المقطورة أو المشتري البديل على مقارنة الرافعة بمنطقة التركيب المتاحة بدلاً من اختيار المعدات عن طريق قدرة الرفع وحدها.
| المعلمة | قيمة الكتالوج |
|---|---|
| نموذج | 516 |
| فئة المنتج | رافعة الطاقة |
| البعد أ | 24.00 بوصة |
| البعد ب | 28.50 بوصة |
| البعد ج | 19.50 بوصة |
| البعد د | 5.00 بوصة |
| البعد ه | 39.25 بوصة |
| البعد ف | 16.25 بوصة |
| البعد ز | 10.00 في |
هذه هي أبعاد الكتالوج. يجب فحص الرسم مقابل الإطار الفعلي للعميل والنقاط المحورية وطريقة التثبيت قبل الموافقة النهائية.
تقوم رافعة المقطورة القلابة بأكثر من مجرد توفير قوة الرفع. يجب أن تتناسب بين قضبان الإطار، وأن تعمل مع هندسة جسم التفريغ وتترك مساحة كافية للهيكل المتحرك. وبالتالي يمكن تقييم الرافعة الكهربائية موديل 516 في ثلاث خطوات عملية.
ابدأ بالأبعاد A وB وC من رسم الكتالوج. قارنها بمساحة الإطار المتوفرة وموضع مفصل جسم التفريغ. البعد الذي يبدو مقبولًا على الورق لا يزال من الممكن أن يحدث تداخلًا عند دوران الجسم، لذلك يجب التحقق من مسار الحركة بالكامل.
تساعد الأبعاد D وF وG المشتري على مراجعة علاقة تركيب الرافعة مع إطار المقطورة والأقواس الداعمة. تعتمد لوحات التثبيت الصحيحة ومراكز المسامير وتفاصيل التعزيز على تصميم المقطورة. لا ينبغي تخمينها من رقم الطراز وحده.
تم إدراج البعد E على أنه 39.25 بوصة للطراز 516. وهذا القياس مهم عندما يجب وضع الرافعة تحت جسم تفريغ محدود الطول. وينبغي مراجعتها مع الوضع المغلق وزاوية الجسم والمساحة المطلوبة للوصول إلى الخدمة.
يؤدي استخدام رقم الطراز الدقيق إلى تسهيل معالجة استفسار OEM أو الاستبدال. فهو يمنح المورد نقطة مرجعية واضحة بينما يؤكد المشتري على هيكل المقطورة وترتيب التركيب ومتطلبات التشغيل.
لطلب الاستبدال، يجب على المشتري إرسال لوحة النموذج أو مرجع الكتالوج، وصور فوتوغرافية للتركيب الحالي، وأبعاد التركيب المتاحة وترتيبات رفع المقطورة. إذا تم تعديل الوحدة الأصلية، فإن الأبعاد المحدثة تكون أكثر فائدة من رقم الطراز القديم بمفرده.
تم تصميم الرافعة الكهربائية موديل 516 لمناقشات نظام رفع المقطورة القلابة حيث يكون تصميم الرافعة المدمج وملاءمة الأبعاد أمرًا مهمًا. تعتمد الملاءمة النهائية على جسم المقطورة، والحمولة، وموضع المفصلة، والدائرة الهيدروليكية، والتصميم الهيكلي. لا تحدد أبعاد الكتالوج بحد ذاتها تصنيفًا لقدرة الرفع.
لطلب مراجعة الإعداد للرافعة الكهربائية موديل 516، قم بتوفير ما يلي:
- نوع المقطورة وأبعاد الجسم
- مساحة التثبيت المتاحة
- مواقع المفصلات ودبابيس التثبيت
- المكونات الهيدروليكية الموجودة، إذا كانت بديلة
- تسلسل الرفع المطلوب
- صور أو رسم بأبعاد التثبيت الحالي
- بيئة التشغيل ودورة العمل المتوقعة
تسمح هذه المعلومات لـ HCIC بمراجعة الطلب دون افتراض التفاصيل غير الموضحة في الكتالوج.
من الأفضل تقييم الرافعة الكهربائية موديل 516 كجزء من ترتيب رفع مقطورة التفريغ الكامل. أبعاد الكتالوج - خاصة البعد 24.00 بوصة A، والبعد E 39.25 بوصة والبعد G 10.00 بوصة - تمنح المشترين أساسًا واضحًا للتحقق من مساحة التثبيت. للحصول على عرض أسعار دقيق، أرسل رسم المقطورة ومعلومات التركيب المقاسة إلى HCIC.
تقوم شركة Jinan Huachen Industrial Co., Ltd. (HCIC) بتطوير وتصنيع الأسطوانات الهيدروليكية ووحدات الطاقة للتطبيقات الصناعية وتطبيقات المركبات. بالنسبة لمشروع نموذج 516، يمكن لشركة HCIC مراجعة معلومات التثبيت المتاحة وتقديم المشورة بشأن التفاصيل الفنية التالية المطلوبة لعرض الأسعار.
طلب مراجعة للرافعة الكهربائية موديل 516:
