قم بمراجعة الرافعة الكهربائية للطراز 621 لمعرفة أبعاد كتالوج المقطورات القلابة وتحقق من مساحة إطار المقطورة وهندسة التركيب وخلوص الجسم والوصول إلى الخدمة قبل الطلب.
تم إدراج الرافعة الكهربائية موديل 621 للمقطورات القلابة في كتالوج American Power Hoists المزود لتطبيقات نظام رفع المقطورات. بالنسبة لمصنعي المعدات الأصلية أو المشتري البديل، فإن الخطوة الأولى المهمة هي ملاءمة الأبعاد: يجب أن تعمل الرافعة مع إطار المقطورة وحركة جسم التفريغ ونقاط التثبيت والترتيب الهيدروليكي.

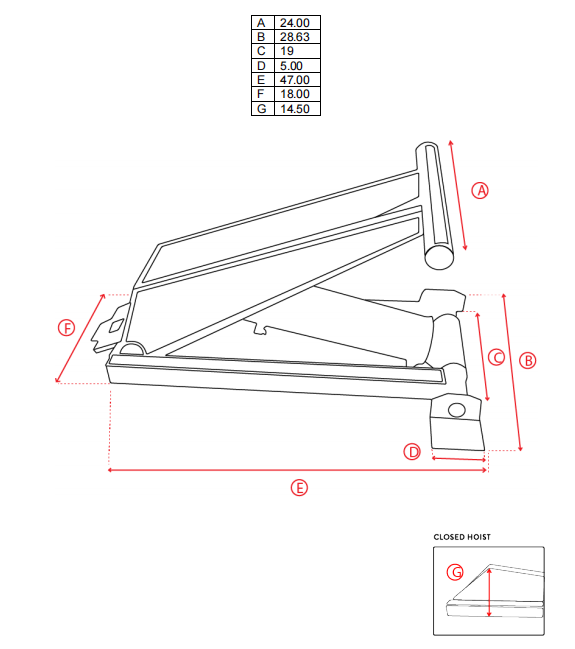

توفر صفحة النموذج 621 سبعة مراجع للأبعاد، من A إلى G. توفر هذه القياسات نقطة بداية عملية لمراجعة رسم المقطورة قبل الموافقة على تفاصيل الدعامة النهائية والدبوس والتعزيز.
| المعلمة | قيمة الكتالوج |
|---|---|
| نموذج | 621 |
| فئة المنتج | رافعة الطاقة |
| البعد أ | 24.00 بوصة |
| البعد ب | 28.63 بوصة |
| البعد ج | 19.00 في |
| البعد د | 5.00 بوصة |
| البعد ه | 47.00 في |
| البعد ف | 18.00 في |
| البعد ز | 14.50 بوصة |
تم نسخ القيم المذكورة أعلاه من صفحة الموديل 621 في الكتالوج المرفق. تأكد من أحدث رسم فني مقابل المقطورة الفعلية قبل الموافقة على الإنتاج أو الاستبدال.
تعمل رافعة المقطورة من خلال زاوية ميكانيكية متغيرة. يمكن أن تتغير المساحة المتوفرة أسفل جسم التفريغ المغلق عندما يبدأ الجسم في الرفع. يجب أن تظل أعضاء الإطار المتقاطعة والأقواس والخراطيم الهيدروليكية والجانب السفلي من الجسم واضحة طوال الحركة.
لهذا السبب، يجب تقييم الرافعة الكهربائية موديل 621 كجزء من نظام الرفع الكامل بدلاً من اختيارها حسب رقم الطراز وحده. هيكل المقطورة، موضع المفصلة الخلفية، ترتيب التركيب والدائرة الهيدروليكية كلها تؤثر على التثبيت النهائي.
ابدأ بالأبعاد A وB وC عند مقارنة الرافعة بالمساحة المتاحة بين الإطار وجسم التفريغ. قم بقياس الوضع المغلق، ثم قم بمراجعة مسار حركة الجسم أثناء دورة الرفع.
قد لا يكشف فحص الخلوص الثابت عن الاتصال الذي يحدث عندما يدور الجسم. يعد الرسم ذو الأبعاد أو صور التثبيت المميزة أكثر فائدة من قياس واحد مأخوذ من المقطورة المغلقة.
تساعد الأبعاد D وF وG المشتري على مناقشة لوحات الدعم ومواضع الدبوس وتعزيز الإطار. لا ينبغي معاملتها كرسم قوس كامل. يجب أن يأخذ تصميم التركيب الفعلي في الاعتبار أحمال التفاعل ومحاذاة الدبوس وتخطيط اللحام والهيكل الذي يستقبل قوة الرفع.
يحتاج ترتيب الدعم أيضًا إلى وصول كافٍ للفحص وتوجيه الخراطيم وأعمال الخدمة المستقبلية. لا يعد التثبيت المحكم تثبيتًا جيدًا تلقائيًا إذا تم حظر الوصول الروتيني.
تم إدراج البعد E على أنه 47.00 بوصة للطراز 621. قارن هذه القيمة مع طول التثبيت المتوفر وموضع الجسم المغلق وموقع الأعضاء المتقاطعة أو المعدات القريبة.
يجب أن يترك الترتيب العام أيضًا مساحة للتوصيلات الهيدروليكية والفحص البصري. يجب أن تعتمد الموافقة النهائية على الرسم الأخير ومظروف الحركة الكامل.
تعتبر الرافعة الكهربائية موديل 621 للمقطورات القلابة ذات صلة بمشاريع نظام الرفع حيث يلزم وجود نموذج كتالوج محدد ومرجع أبعاد. يمكن مراجعتها لبناء مقطورات OEM وأعمال الاستبدال وإعادة تصميم النظام عند تأكيد المتطلبات الميكانيكية والهيدروليكية.
تسرد صفحة الطراز 621 المرفقة الأبعاد ولكنها لا توفر سعة تم التحقق منها أو قيمة ضغط العمل أو رقم عمر الخدمة أو الشهادة لهذا الطراز. يجب تأكيد هذه التفاصيل للمشروع الفعلي ولا ينبغي استنتاجها من رقم الطراز.
للحصول على مراجعة OEM أو استبدال، أرسل:
تساعد هذه المعلومات HCIC في تقييم الملاءمة دون افتراض تفاصيل هيكلية أو هيدروليكية مخفية.
إنها رافعة كهربائية مدرجة في الكتالوج والتي تم النظر فيها هنا لتطبيقات نظام رفع المقطورة القلابة. تعتمد الملاءمة النهائية على هيكل المقطورة وترتيب التركيب والنظام الهيدروليكي.
يسرد الكتالوج A عند 24.00 بوصة، B عند 28.63 بوصة، C عند 19.00 بوصة، D عند 5.00 بوصة، E عند 47.00 بوصة، F عند 18.00 بوصة و G عند 14.50 بوصة.
| المعلمة | قيمة الكتالوج |
|---|---|
| نموذج | 621 |
| فئة المنتج | رافعة الطاقة |
| البعد أ | 24.00 بوصة |
| البعد ب | 28.63 بوصة |
| البعد ج | 19.00 في |
| البعد د | 5.00 بوصة |
| البعد ه | 47.00 في |
| البعد ف | 18.00 في |
| البعد ز | 14.50 بوصة |
لا تظهر قيمة السعة التي تم التحقق منها في صفحة الطراز 621 المرفقة. يجب مراجعة السعة وفقًا لتصميم المقطورة الكامل ومتطلبات المشروع.
ليس تلقائيا. يجب فحص نقاط التثبيت، ومراكز الدبوس، والخلوص، وحركة الجسم، والوصلات الهيدروليكية، وقوة الإطار قبل اتخاذ قرار الاستبدال.
البعد E مدرج بـ 47.00 بوصة. وينبغي مقارنته بطول التثبيت المتاح، ووضع الجسم المغلق، والوصول إلى الخدمة، وأعضاء الإطار القريبة.
أرسل مرجع النموذج وتفاصيل المقطورة ومساحة التثبيت المُقاسة ومواقع المفصلات والمسامير والصور الفوتوغرافية أو الرسومات والمعلومات الهيدروليكية الموجودة وتسلسل الرفع المطلوب.
للحصول على عرض أسعار دقيق، أرسل رسم المقطورة وقياسات التركيب والمعلومات الهيدروليكية المتاحة إلى HCIC. يجب أن يستخدم القرار النهائي أحدث رسم وترتيب الرفع الكامل.
تقوم شركة Jinan Huachen Industrial Co., Ltd. (HCIC) بتطوير وتصنيع الأسطوانات الهيدروليكية ووحدات الطاقة للسيارات والتطبيقات الصناعية. بالنسبة لمشروع نموذج 621، يمكن لشركة HCIC مراجعة معلومات التثبيت المتاحة وتحديد التفاصيل الفنية اللازمة لعرض أسعار OEM أو الاستبدال.
طلب مراجعة للرافعة الكهربائية موديل 621:
- الموقع الإلكتروني: https://jnhcic.com/
- البريد الإلكتروني: davidsong@mail.huachen.cc
- واتساب / هاتف: +86 153 7619 8599
