الرافعة المقصية HC-416 لأنظمة رفع المقطورة القلابة ذات تجويف 5 بوصة، وشوط 16 بوصة، ونطاق سعة كتالوج 5-11.4 طن ووزن تقريبي 229 رطلاً.
إن HC-416 عبارة عن رافعة مقصية مدرجة في كتالوج HCIC-2026 لأنظمة رفع المقطورات القلابة. فهو يجمع بين الأسطوانة الهيدروليكية وآلية المقص والإطار ومكونات التثبيت لتحويل حركة الأسطوانة إلى رافعة يمكن التحكم فيها لجسم التفريغ.
يعد هذا النموذج نقطة انطلاق عملية لمصنعي المقطورات والمشترين البديلين الذين يحتاجون إلى رافعة مقطورة تفريغ هيدروليكية مدمجة ذات أبعاد محددة. لا تزال الملاءمة النهائية تعتمد على إطار المقطورة ووزن الجسم وموضع المفصلة وزاوية التفريغ المطلوبة والدائرة الهيدروليكية.
| المعلمة | قيمة الكتالوج |
|---|---|
| نموذج | HC-416 |
| نوع المنتج | رافعة مقصية لمقطورة تفريغ |
| طول الجسم | 40.4 بوصة |
| تتحمل | 5 بوصة |
| سكتة دماغية | 16 بوصة |
| عصا | 2 بوصة |
| ارتفاع التركيب | 4.97 بوصة |
| نطاق سعة الكتالوج | 5-11.4 طن |
| الوزن التقريبي | 229 رطل |

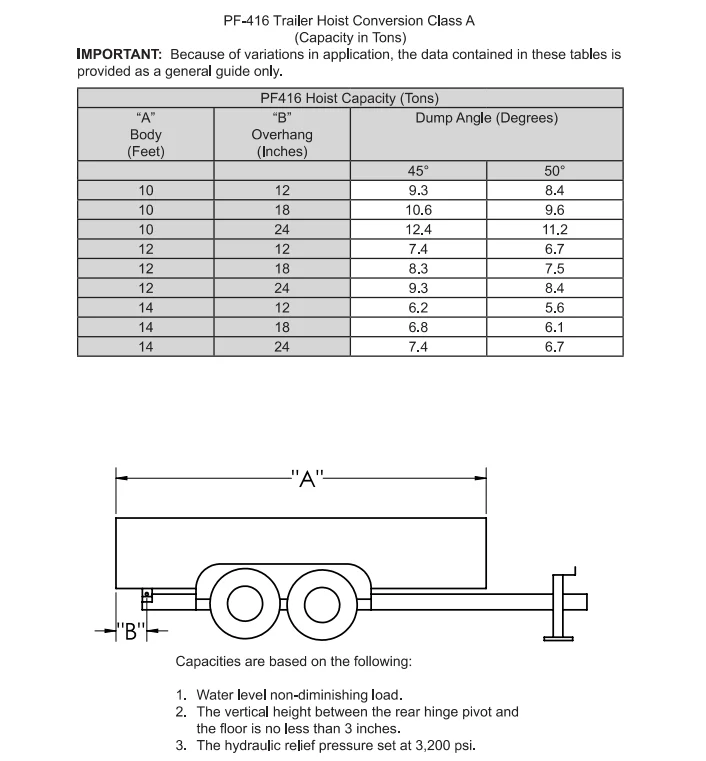

تم نسخ القيم المذكورة أعلاه من جدول رافعة مقصية للمقطورة التفريغية في كتالوج HCIC-2026 المرفق، صفحة PDF 15. نطاق السعة هو مرجع كتالوج لمراجعة التطبيق، وليس تصنيف الحمولة الصافية الشامل لكل تصميم مقطورة.

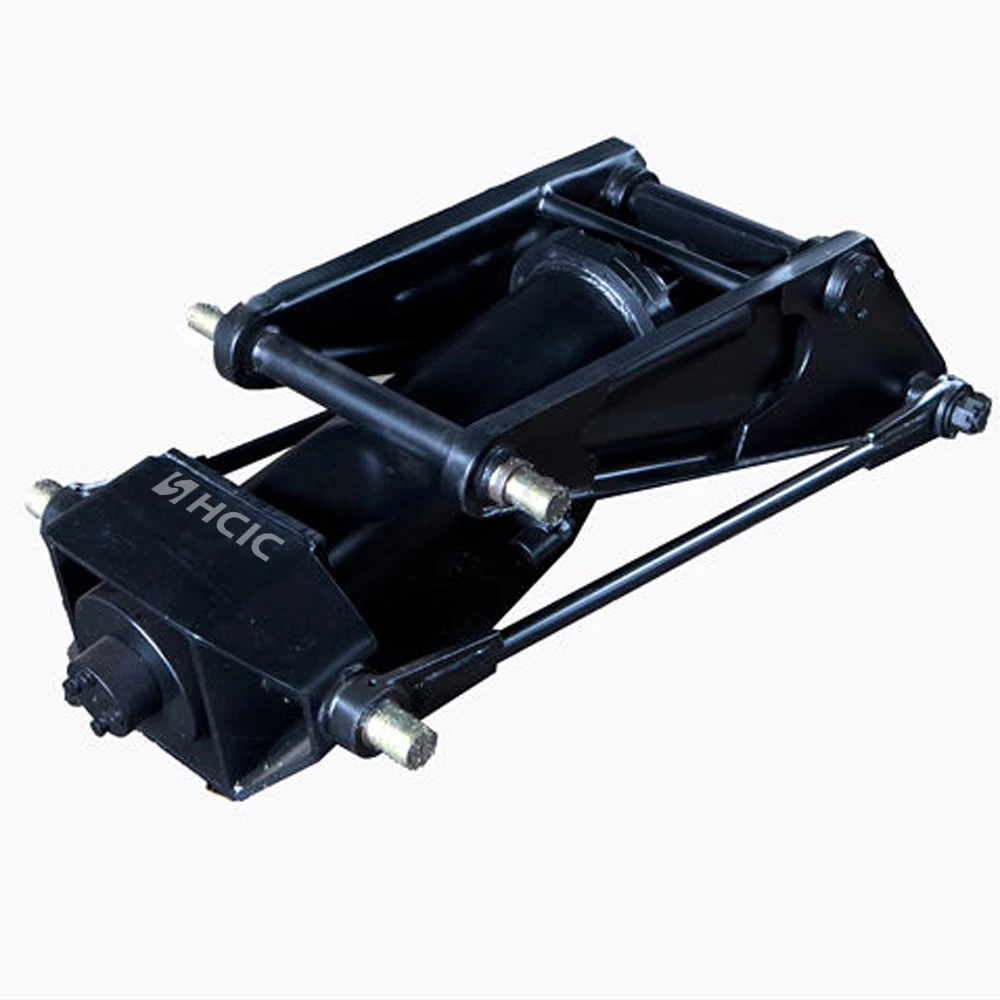

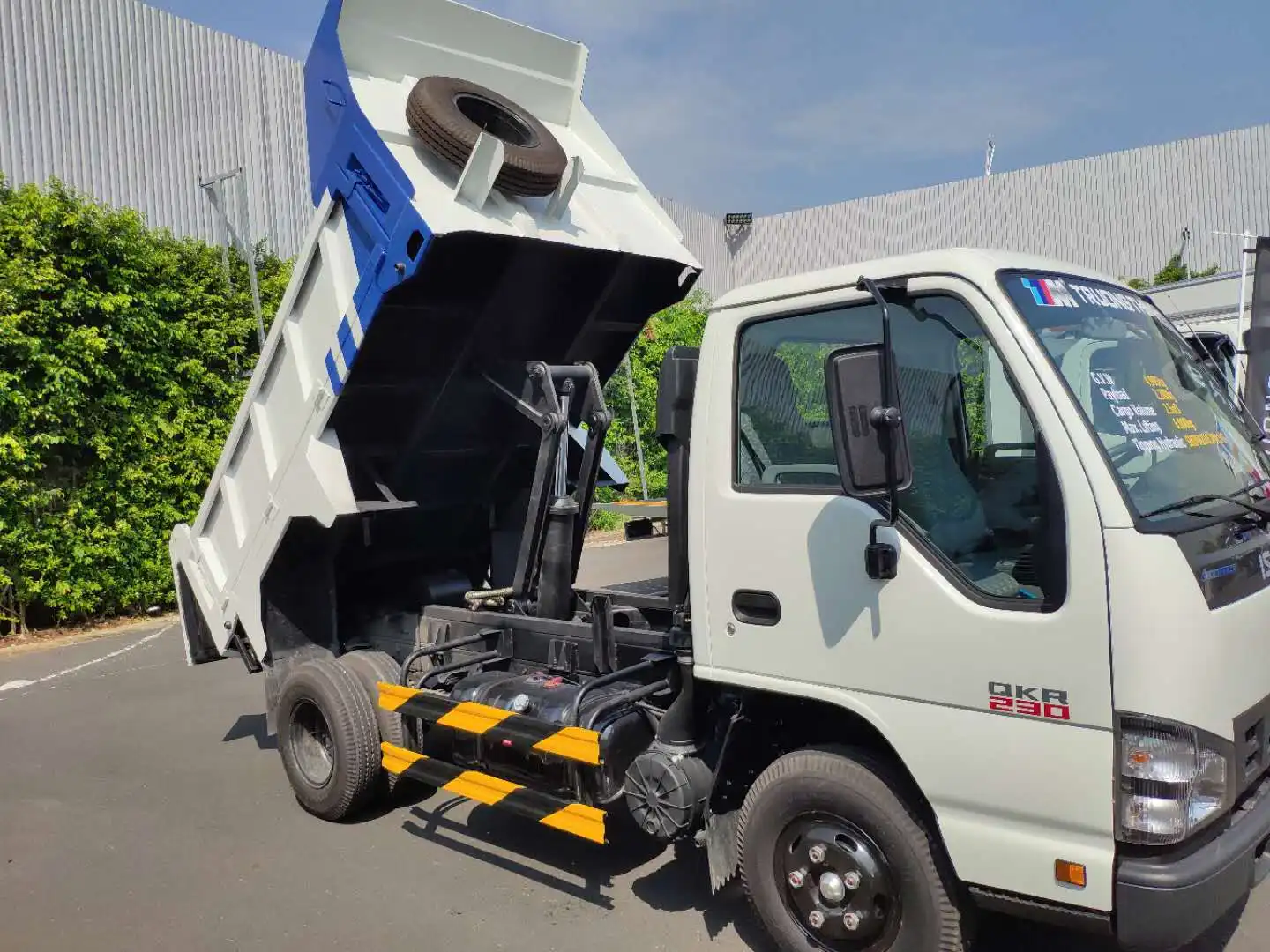

لا توفر الأسطوانة الهيدروليكية المباشرة دائمًا أفضل هندسة رفع لإطار المقطورة. تعمل آلية المقص على تغيير العلاقة بين حركة الأسطوانة وحركة الجسم، مما يساعد نظام الرفع على العمل ضمن مساحة تركيب محددة.
يعتبر HC-416 مناسبًا عندما يحتاج البناء إلى مجموعة رافعة بقطر 5 بوصات و16 بوصة لمقطورة في نطاق تطبيقات الكتالوج الذي يتراوح بين 5 و11.4 طن. يجب مراجعة الرافعة كجزء من نظام الرفع الكامل بدلاً من اختيارها من تجويف الأسطوانة وحده.
تحدد هندسة المقص والمواضع المحورية ومفصلة الجسم مقدار القوة التي تصل إلى جسم التفريغ عند نقاط مختلفة في المصعد. قد تتطلب المقطورة التي يسهل بدء رفعها قوة وزاوية مختلفة بالقرب من الجزء العلوي من دورة التفريغ. ولهذا السبب فإن رسومات الإطار وفحوصات الحركة مهمة قبل الموافقة على الإنتاج.
يسرد الكتالوج طول الجسم 40.4 بوصة وارتفاع التركيب 4.97 بوصة لـ HC-416. قارن هذه القيم مع إطار المقطورة والأعضاء المتقاطعة والمساحة المتوفرة أسفل جسم التفريغ. تحقق أيضًا من الخلوص أثناء تحرك الجسم من الوضع المغلق إلى زاوية التفريغ المطلوبة.
تصف التجويف مقاس 5 بوصات والشوط مقاس 16 بوصة والقضيب مقاس 2 بوصة بيانات الأسطوانة الرئيسية، ولكنها لا تحدد نتيجة الرفع الكاملة بنفسها. تؤثر أذرع المقص والدبابيس المحورية ومفصلات الجسم وأقواس التثبيت على مسار القوة الفعلي.
يجب تثبيت الرافعة بشكل مباشر. يمكن للمحاور الضيقة أو المنحرفة أن تخلق مقاومة لا تستطيع الدائرة الهيدروليكية تصحيحها. قبل الاختبار، تأكد من تثبيت المسامير، ودعم الأقواس بشكل صحيح ويمكن أن تتحرك أذرع المقص خلال القوس المقصود.

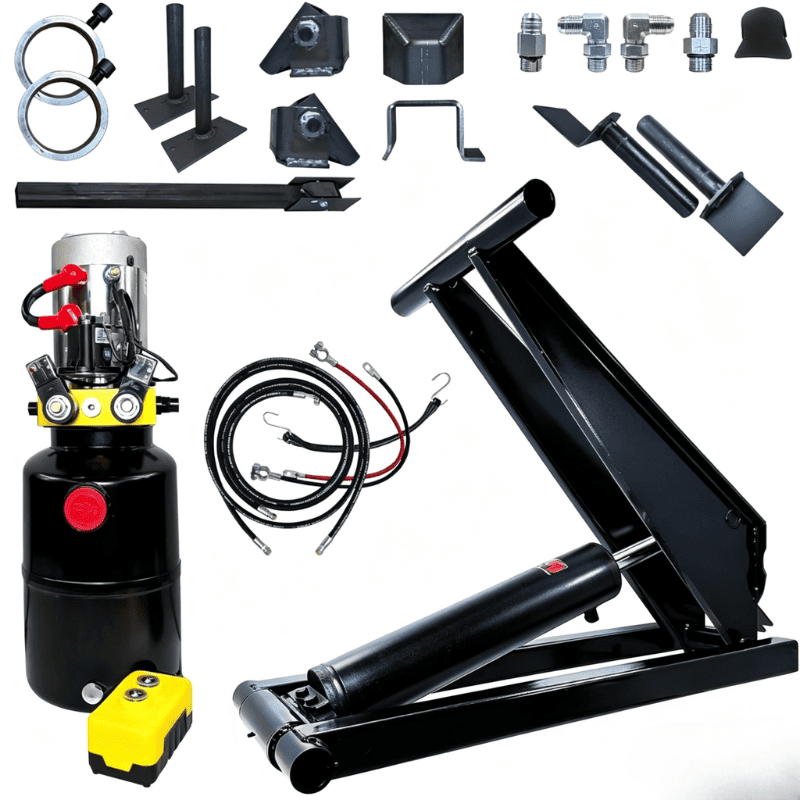

يصف الكتالوج مجموعات الرفع المقصية مع مضخة، وخزان فولاذي، وخرطوم، وتركيبات، وصمام التحكم في الحمل، ومجموعة الدعامة، وكابلات البطارية. ينبغي تأكيد التكوين الدقيق للمجموعة للمشروع. يجب أن تتوافق المضخة وحماية الإغاثة والخراطيم وصمام التحكم مع متطلبات تشغيل الأسطوانة والمقطورة.
تعتبر وظيفة التحكم في الحمل مهمة في نظام المقطورة التفريغية لأن الجسم يجب ألا يسقط بشكل غير متحكم فيه في حالة تغير الضغط أو ظروف الخرطوم. يجب على مصمم المعدات مراجعة ترتيب الصمام الفعلي وتعليمات التثبيت قبل التشغيل.
يمكن اعتبار HC-416 لبناء مقطورات تفريغ OEM، وأعمال استبدال الأسطول وترقيات المقطورة حيث تتطابق مساحة الإطار المتاحة ومتطلبات الرفع مع بيانات الكتالوج الخاص بها.
تشمل مناقشات المشروع النموذجية مقطورات تفريغ أحادية المحور أو ترادفية، ومقطورات المرافق، والمقطورات الزراعية، ومقطورات البناء الخفيفة. يعتمد الاختيار الصحيح على وزن الجسم الفعلي، والحمولة، وهندسة المفصلات، وزاوية التفريغ المطلوبة، وبيئة التشغيل.
لا تستخدم نطاق 5-11.4 طن كموافقة مستقلة. يمكن للحمولة الصافية وبنية الجسم وتوزيع الحمل تغيير القوى في نظام الرفع. يجب إكمال المراجعة الفنية قبل استبدال رافعة مختلفة بـ HC-416.
للحصول على عرض أسعار للرافعة المقصية HC-416 أو مراجعة الاستبدال، أرسل:
تسمح هذه التفاصيل بمراجعة الرافعة والأسطوانة ووحدة الطاقة الهيدروليكية كنظام واحد.
يوفر HC-416 لمصنعي المقطورات القلابة نموذجًا محددًا للرافعة المقصية للتقييم: طول الجسم 40.4 بوصة، والتجويف 5 بوصة، والشوط 16 بوصة، وارتفاع التركيب 4.97 بوصة، ونطاق سعة كتالوج 5-11.4 طن.
أرسل مخطط المقطورة ومتطلبات الرفع والبيانات الهيدروليكية إلى HCIC لإجراء مراجعة خاصة بالمشروع قبل الطلب
