رافعة مقصية HCIC-630 لمقطورة التفريغ: مسافة تركيب 37.50 بوصة، شوط أسطوانة 25 بوصة، أقصى امتداد 65.75 بوصة. إطار تضخيم ملحوم آليًا لمقطورات التفريغ الثقيلة وأجسام الحبوب ومخلفات النفايات.
الرافعة المقصية للمقطورة القلابة هي أكبر وحدة في خط الرفع الكهربائي الأمريكي الخاص بنا. الصف الصناعي. مصممة للأحمال التي ترفضها الرافعات الصغيرة.

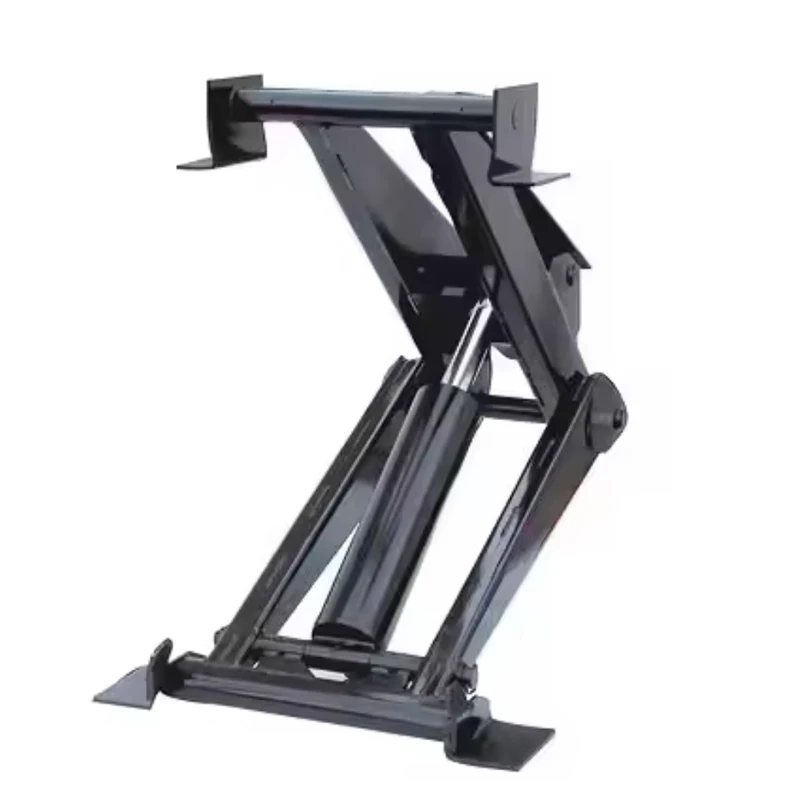

إنه إطار تضخيم من نوع المقص: أذرع فولاذية متقاطعة، وأسطوانة هيدروليكية في المنتصف، وشعاع متقاطع 24 بوصة في الأعلى. الاسطوانة تنشر الذراعين. تضاعف الأذرع السكتة الدماغية في الرفع. عند أقصى امتداد يبلغ 65.75 بوصة، فإنه يرفع جسم تفريغ المحور الترادفي بالكامل عاليًا بما يكفي لتنظيف الطين الرطب والتنظيف الكلي الثقيل.
هذه ليست ملحق شاحنة. هذه قطعة من البنية التحتية للتعامل مع المواد والتي يتم تثبيتها تحت هيئة تجارية وتعمل لسنوات.
من رسم HCIC، المقاس على الوحدة:
| البعد | قيمة | ما هو؟ |
|---|---|---|
| A | 24.00" | طول الشعاع المتقاطع العلوي |
| B | 37.50" | مسافة التركيب (المحور الأمامي إلى الخلفي) |
| C | 25.00" | السكتة الدماغية اسطوانة |
| D | 9.75" | عمق الإطار عند التركيب |
| E | 65.75" | أقصى امتداد (ارتفاع مرتفع) |
| F | 22.50" | العرض الأمامي |
| G | 14.50" | العرض الخلفي |
تحمل العارضة المتقاطعة مقاس 24 بوصة جسم التفريغ بعرضه الكامل عند الإمالة الكاملة. تعمل مسافة التثبيت البالغة 37.50 بوصة على توزيع الحمل المحوري على قسم أطول من الهيكل - وهذا ما يمنع الإطار الترادفي الطويل من الانثناء عندما ينكسر الحمل. تنتج شوط الأسطوانة مقاس 25 بوصة، والتي تم تضخيمها من خلال أذرع المقص، ارتفاعًا قدره 65.75 بوصة.
قارن البصمة بـ 310: مسافة التركيب 37.50 بوصة مقابل 28.50 بوصة، والعرض الأمامي 22.50 بوصة مقابل 14.25 بوصة. 630 حيوان مختلف. إذا تم تصميم الهيكل الخاص بك لرافعة أصغر حجمًا، فلن يكون هذا الهيكل مناسبًا بدون إطار عمل. وهذا حسب التصميم.
هناك قوتان مهمتان في رافعة التفريغ: قوة الاختراق وهندسة الإمساك.
الاختراق** هو الدفع الأولي الذي يؤدي إلى فك الحمولة — اللحظة التي يقرر فيها الركام الرطب ما إذا كان يريد الانزلاق أو البقاء عالقًا. تولد أذرع المقص القصيرة السميكة طراز 630 بزاوية منخفضة أقصى ميزة ميكانيكية في تلك اللحظة. هذا هو المكان الذي تموت فيه معظم الرافعات: الإطار الذي ينثني أثناء الاختراق يرسل الجسم إلى التواء جانبيًا.
هندسة الإمساك** هي ما يحدث بعد أن يبدأ الحمل في التحرك. تعمل الأذرع المتقاطعة على إبقاء الجسم متمركزًا فوق الهيكل طوال القوس بأكمله. على الأرض الناعمة أو الطريق المتوج يبقى الجسم مربعا. لا يمكن للمكبس التلسكوبي القيام بذلك، فهو يدفع في خط واحد ويسمح للجسم بالبحث عن التوازن.
تم تصميم الطراز 630 ليناسب درجات الحرارة العشر التي تسوء فيها الأمور، وهو يفعل ذلك باستخدام الفولاذ، وليس الإلكترونيات.
يأخذ الإطار أسوأ حمل له عند الاختراق، في كل دورة. يفشل اللحام اليدوي باللفة الباردة في أول شتاء تحت الصفر. يضع الروبوت نفس حبة الاختراق الكامل على الوحدة 1 والوحدة 500.
تصلب الحث بسطح الدبوس إلى صلابة عميقة بينما يبقى القلب صلبًا. مقص دبوس ناعم تحت الحمل الجانبي؛ شقوق دبوس صلبة بالكامل. الهيكل الصلب يقاوم التآكل، والقلب الصلب يقاوم القص، والبطانة كبيرة الحجم تعمل على توزيع ضغط التلامس.
تم تحسين الرافعة كنظام مع وحدات الطاقة لدينا. عندما يتم ضبط حجم وحدة الطاقة والرافعة معًا، يكون المصعد خطيًا - سرعة ثابتة من أول بوصة إلى آخر بوصة، بدون زيادة أو ارتفاع. في شاحنة الدحرجة ذات الدورة العالية، هذا الخطي هو ما يمنع الإطار من التعرض للضرب حتى الموت.

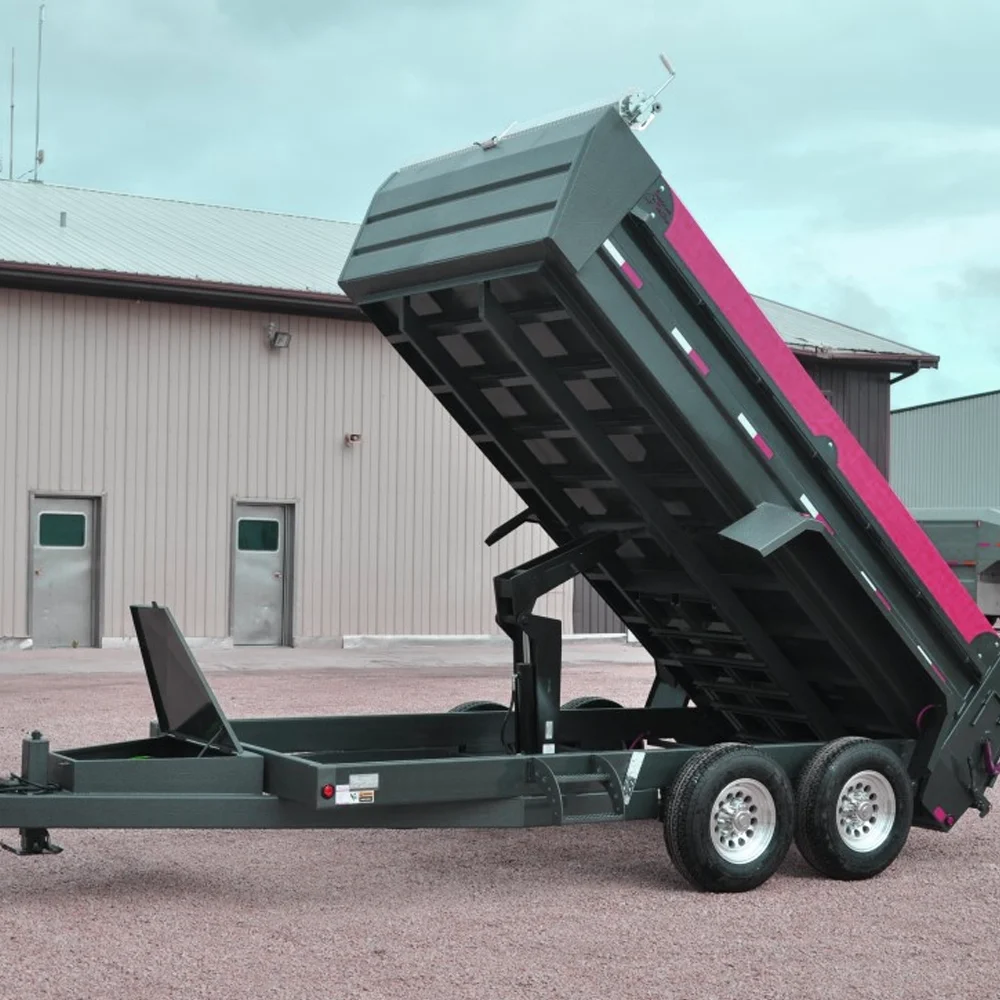

مقطورات تفريغ البناء.الطين الرطب، والركام الثقيل، والأحمال اللزجة التي تحول الوزن في منتصف التفريغ. يتعامل مسار التحميل المركزي في الموديل 630 مع ناقل الحركة دون التواء الجسم.
أجسام الحبوب الزراعية.الانقلاب السريع والمستقر في الحقول الموحلة. تتحرك الحبوب بسرعة عندما تتركها - يجب أن يظل الجسم مربعًا بينما ينزلق 20 طنًا للخارج.
رمي النفايات الصناعية.معدات ذات دورة عالية تعمل طوال اليوم. عدم التسامح مطلقًا مع فترات التوقف عن العمل، لذلك تم تصميم المفاصل ليتم تشحيمها، وليس استبدالها.
التعدين والبناء الثقيل.مع سبائك الفولاذ المطورة، يتحمل الطراز 630 إساءة استخدام واجباتي.
يناسب الهيكل 630 الهيكل المصمم لمسافة تركيب 37.50 بوصة والجسم الذي يحتاج إلى رفع 65.75 بوصة. قبل الطلب:
1. قم بقياس مسافة التثبيت على قضبان الإطار (B = 37.50 بوصة)
2. تحقق من العمق المتاح عند التركيب (D = 9.75 بوصة)
3. تأكد من أن الارتفاع المرتفع يوضح تكوين جسمك (E = 65.75")
4. تحقق من أن النظام الهيدروليكي الخاص بك يوفر التدفق الذي يحتاجه الشوط مقاس 25 بوصة للدوران بسرعة
إذا كانت أرقامك غير متطابقة، فسنخبرك. قد يكون الطراز 520 أو 620 مناسبًا بشكل أفضل، أو نبني متغيرًا مخصصًا. الرافعة غير المناسبة هي خردة الفولاذ مع الضمان.
يتم فحص كل طلب مخصص بواسطة CAD قبل قطع الفولاذ. نحن لا نقوم بشحن الأجزاء التي تحارب الهيكل الخاص بك.
الأيزو 9001:2015
شهادة CE
الإنتاج الداخلي: اللحام، المعالجة الحرارية، التصنيع، التجميع، اختبار الضغط
سجل خدمة طويل الأمد في مشاريع المركبات التجارية في أمريكا الشمالية
تم تصنيع 630 في نفس مصنع Jinan الذي تم تصنيع الأسطوانات التلسكوبية الخاصة بنا لشاحنات القمامة ووحدات الطاقة DC الخاصة بنا. نفس نظام الجودة، نفس مقاعد الاختبار.
س: ما هي سعة الوزن لل 630؟
ج: تعتمد السعة على الهيكل وطول الجسم والتدفق الهيدروليكي. تم تصنيف 630 على أنه من الدرجة الصناعية في خطنا - وهو أكبر إطار نقوم ببنائه. للحصول على إجابة محددة للحمولة، أرسل حجم الجسم ومواصفات الهيكل. نحن نقتبس بالأرقام وليس بالصفات.
س: هل يناسب الموديل 630 شاحنة بها رافعة 416 الآن؟**
ج: الأبعاد لا. يحتاج الطراز 630 إلى مسافة تركيب تبلغ 37.50 بوصة؛ يبلغ طول 416 29.00 بوصة. التعديل التحديثي يعني تعديل الإطار. يمكن لمهندسينا إجراء تدقيق على الهيكل الخاص بك قبل الالتزام به.
س: ما هي وحدة الطاقة التي يحتاجها 630؟

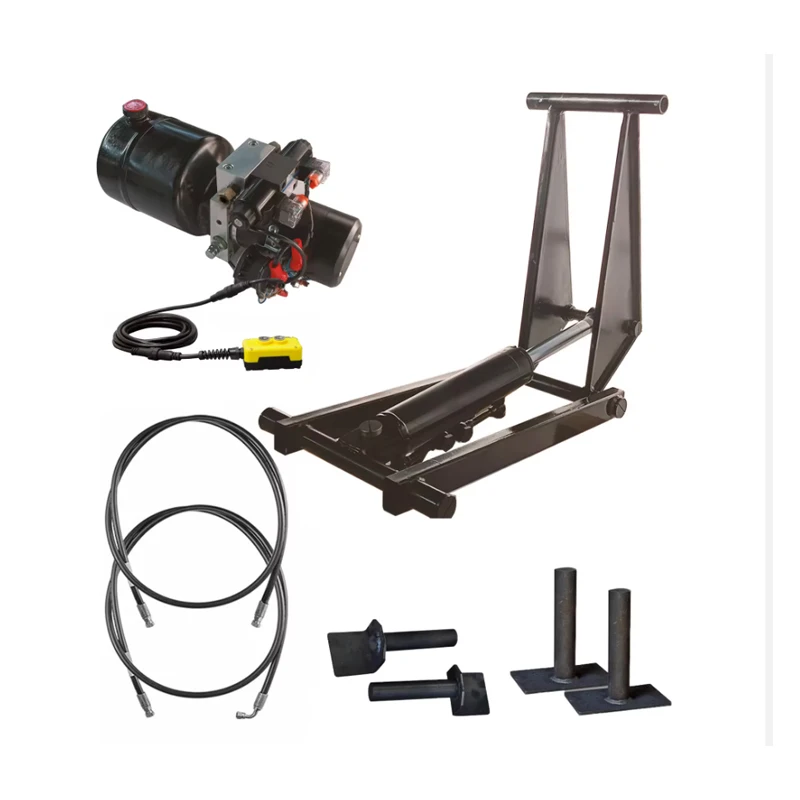

ج: وحدة تيار مستمر 24 فولت، فئة PU-4500، مع تدفق مطابق لشوط 25 بوصة. نقوم بتجميع الرافعة + وحدة الطاقة + الخراطيم كطلب واحد حتى يتم تحديد حجم النظام بشكل صحيح.
س: كم من الوقت تدوم الرافعة 630؟
ج: مع التشحيم الأسبوعي ووحدة الطاقة المطابقة، تعمل هذه الإطارات لسنوات في الخدمة التجارية اليومية. لدينا رافعات من فئة 630 تستخدم بشكل مستمر في أمريكا الشمالية منذ إطلاق الخط.
س: هل تقومون بشحن 630 إلى الولايات المتحدة وكندا؟
ج: نعم. يستغرق الشحن البحري إلى أمريكا الشمالية 16-22 يومًا من مدينة تشينغداو. يتم التعامل مع الوثائق - قائمة التعبئة، الفاتورة، الشهادات - داخل الشركة.
س: هل يمكنك بناء نسخة مخصصة؟
ج: نعم. ترقيات المواد، وتغييرات السكتة الدماغية، وتعديلات التركيب. تتضمن الطلبات المخصصة فحصًا لملاءمة CAD وتاريخ تسليم ثابت.
جينان هواتشن الصناعية المحدودة تأسست عام 1998. جينان، شاندونغ، الصين. ثلاثة مصانع. أكثر من 300 موظف. 25+ مهندسين. الصادرات إلى أكثر من 50 دولة.
نقوم ببناء الأسطوانات الهيدروليكية ووحدات الطاقة وأنظمة الرفع - بدءًا من الرافعة الخفيفة HCIC-310 وحتى الإطار الصناعي 630. جميعها يتم إنتاجها في مصنعنا الخاص، ويتم اختبارها جميعًا قبل الشحن.
