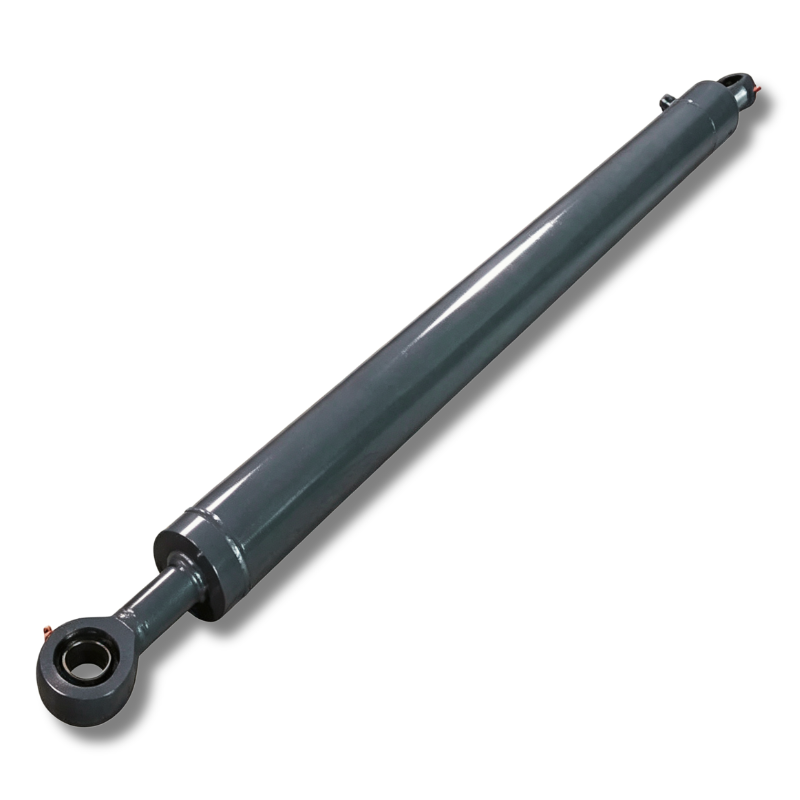

قماش القنب نظام اسطوانة هيدروليكية

الأسطوانات الهيدروليكية لنظام قماش القنب من سلسلة HCIC HR عبارة عن مشغلات هيدروليكية شديدة التحمل لفتح وإغلاق أغطية القماش المشمع على شاحنات التفريغ ومقطورات النفايات. عند تعرضها لدورات عالية التردد، تعاني الأسطوانات العادية بسهولة من تآكل الختم وتآكل القضيب، مما يتسبب في فشل مبكر.

تم تصنيع منتجاتنا لموزع معدات النفايات في الولايات المتحدة منذ عام 2019، وتحافظ منتجاتنا على معدل إرجاع منخفض للغاية يبلغ 0.3% لمدة خمس سنوات مع توريد 1200 وحدة سنويًا.

نحن نعتمد براميل فولاذية Q355JR ذات القوة العالية لمقاومة تشوه التثبيت. يتميز قضيب المكبس AISI-1045 بالتصلب الحثي ونيترة QPQ، مما يوفر مقاومة أفضل للتآكل والخدش مقارنة بطلاء الكروم التقليدي دون أي خطر للتقشير.

توفر الأكمام والمكابس التوجيهية من حديد الدكتايل QT500-7 تشحيمًا مدمجًا بالجرافيت، مما يضمن حركة سلسة وأداء موثوق لبدء التشغيل على البارد لتشغيل طويل الأمد وخالي من المتاعب.

I. تفصيل النموذج – ثلاثة أحجام

1.1 HR4752 — تجويف 2 بوصة × قضيب 1.25 بوصة × شوط 36 بوصة

العمود الفقري. يناسب هذا معظم أنظمة قماش القنب القياسية الموجودة أسفل الجسم في حاويات قابلة للطي مقاس 20-40 ياردة ومقطورات تفريغ كاملة الحجم.

عند تجويف 2 بوصة وضغط عمل 14 ميجا باسكال، تبلغ قوة الدفع حوالي 2850 رطلًا (12.7 كيلو نيوتن). وهي كافية لقماش القنب الذي ربما يزن 80-120 رطلاً بما في ذلك القضيب الدوار. تبلغ قوة السحب بقطر القضيب 1.25 بوصة حوالي 1740 رطلًا (7.7 كيلو نيوتن). وهذا يكفي لشد قماش القنب حتى لا يرفرف بسرعة الطريق السريع.

تعد السكتة الدماغية مقاس 36 بوصة هي المواصفات الأكثر شيوعًا في سوق الولايات المتحدة. إنه يمسح العرض الكامل لجسم تفريغ قياسي يبلغ 8.5 قدم.

1.2 HR4719 — تجويف 1.5 بوصة × قضيب 1 بوصة × شوط 36 بوصة

واجب أخف. بالنسبة للشاحنات القلابة ذات المحور الواحد والمقطورات الأصغر حجمًا حيث يكون القماش أخف وزنًا وتضع آلية الذراع قوة أقل على الأسطوانة.

قوة الدفع عند 14 ميجا باسكال: حوالي 1600 رطل (7.1 كيلو نيوتن). قوة السحب: حوالي 890 رطلاً (4.0 كيلو نيوتن).

نفس معالجة QPQ على القضيب. نفس برميل Q355JR. هذه ليست نسخة "الميزانية". إنها نفس جودة البناء في مظروف أصغر. والفرق الوحيد هو قطر التجويف والقضيب.

1.3 HR4520 — تجويف 2.5 بوصة × قضيب 1.25 بوصة × شوط 16 بوصة

ضربة قصيرة، وتجويف أوسع. بالنسبة لأنظمة قماش القنب ذات الذراع الجانبية حيث يتم تركيب الأسطوانة على ذراع محوري وتكون متطلبات الشوط أقصر ولكن العيب الميكانيكي أعلى. تقوم هذه الأنظمة بسحب القماش عبر الجزء العلوي من الجسم بزاوية، بحيث ترى الأسطوانة مكونًا ذو تحميل جانبي لا يراه نظام الأسطوانة ذات الخط المستقيم.

قوة الدفع عند 14 ميجا باسكال: حوالي 4450 رطلاً (19.8 كيلو نيوتن). التجويف الإضافي يعوض الحمل الزاوي.

ثانيا. المواصفات الفنية – الجدول الكامل

ثالثا. عملية QPQ – ماذا يحدث عند 580 درجة مئوية

نحن ندير خط QPQ الخاص بنا. يمر الحبل بثلاث مراحل:

1. المرحلة 1 - نيترة حمام الملح عند 580 درجة مئوية (±5 درجة مئوية). ** يتم غمر القضيب في حمام ملح السيانات المنصهر لمدة 90-120 دقيقة. ينتشر النيتروجين والكربون في سطح الفولاذ. الطبقة المركبة (نيتريد الحديد إبسيلون، Fe₂₋₃N) تنمو إلى 15-20 ميكرون. وتحت ذلك تمتد منطقة الانتشار 300-500 ميكرون.
2. المرحلة 2 - إخماد الأكسدة عند 380 درجة مئوية.** ينتقل القضيب مباشرة من حمام النيترة إلى حمام الملح المؤكسد. يؤدي هذا إلى تحويل الميكرونات القليلة الخارجية للطبقة المركبة إلى أكسيد الحديد الأسود (Fe₃O₄). طبقة المغنتيت هي التي تمنح الأجزاء المعالجة بـ QPQ لمسة نهائية سوداء عميقة. كما أنه يوفر حماية ثانوية من التآكل.
3. المرحلة 3 - تبريد، ثم شطف، ثم غمسه في الزيت. ** يبرد القضيب في الهواء إلى حوالي 120 درجة مئوية، ثم يتم شطفه في ماء دافئ لإزالة بقايا الملح، ثم يتم غمسه في زيت بديل للماء. ينقع الزيت في المسامية الدقيقة للطبقة المركبة، مما يضيف طبقة ثالثة من مقاومة التآكل.

اختبار رش الملح وفقًا لمعيار ASTM B117: تظهر القضبان الفولاذية 1045 المعالجة بـ QPQ أول صدأ أحمر عند 200-300 ساعة. غير معالج 1045: صدأ أحمر في أقل من 4 ساعات. الكروم الصلب: يختلف بشكل كبير حسب جودة اللوحة، ولكن عادةً ما يكون ذلك قبل 60 إلى 100 ساعة من ظهور بقع الصدأ.

رابعا. سيناريوهات التطبيق

4.1 أنظمة قماش القنب للشاحنات القلابة (النفايات البلدية)

التطبيق الأكثر شيوعا. تعمل شاحنات النفايات البلدية في ظروف التوقف والتشغيل، وغالبًا ما تكون تحت المطر وأملاح الطرق وطين مدافن النفايات. توضع أسطوانة القماش أعلى الجسم، وهي مكشوفة بالكامل. HR4752 هي المواصفات القياسية هنا. يعالج قضيب QPQ التآكل. يصمد برميل Q355JR تحت قوة المشبك والاهتزاز.

4.2 مقطورات الحاويات القابلة للطي

مطلوب أحيانًا ضربة أطول (تصل إلى 48 بوصة في التكوينات المخصصة). لقد صنعنا متغيرات HR4752 بقطر 42 بوصة و48 بوصة. نفس التجويف والقضيب. تتطلب السكتة الدماغية الأطول برميلًا أطول وقضيبًا أطول، لذلك يزداد الطول المتراجع وفقًا لذلك. نحن نستخدم أنبوبًا مصقولًا بدقة مع لمسة نهائية معرفية Ra ≥ 0.4 ميكرومتر بغض النظر عن السكتة الدماغية.

4.3 مقطورات الحبوب الزراعية

تستخدم مقطورات الحبوب أنظمة قماش القنب لتغطية الأحمال أثناء النقل. البيئة متربة وليست رطبة، لكن غبار الحبوب مادة كاشطة. يقاوم سطح قضيب QPQ عند 600-700 HV التآكل الكاشط بشكل أفضل من الكروم (عادةً 800-1000 HV ولكن مع واجهة هشة). لم نتلق أية شكاوى بشأن تآكل القضبان من مشغلي مقطورات الحبوب منذ عام 2020.

4.4 المقطورات ذات المناظر الطبيعية والمقطورات المجمعة

تقوم هذه الشاحنات بنقل المهاد والحصى والرمل. قماش القنب يصبح شجاعا. ختم ممسحة القضيب هو خط الدفاع الأول. نحن نخصص ممسحة من مادة البولي يوريثين مزدوجة الشفة - الشفة الخارجية تتخلص من الحطام، والشفة الداخلية تحتفظ بطبقة زيتية. يستغرق استبدال المساحات حوالي 10 دقائق باستخدام أداة الالتقاط. نوصي بتغيير الممسحة كل 5000 دورة.

خامسا ملاحظات التثبيت

مسائل التركيب. ستؤدي أسطوانة قماش القنب التي تم محاذاتها بشكل غير صحيح بمقدار درجتين إلى تحميل القضيب جانبيًا بنسبة 3.5٪ تقريبًا من قوة الدفع. على HR4752 عند التحميل الكامل، يكون ذلك حوالي 100 رطل من القوة الجانبية على محمل القضيب. يمكن لغطاء الدليل التعامل مع ذلك. ولكن إذا كان الانحراف 5 درجات، فإن الحمل الجانبي يقفز إلى 8.7% - حوالي 250 رطلاً. وهذا يكفي لتسريع تآكل الأكمام التوجيهية بعامل 3-4x.

استخدم محامل كروية في كلا نقطتي التثبيت. تعتبر المسامير المفصلية القياسية جيدة، لكن يجب أن يكون المفصل حرًا في الدوران. إذا ارتبط الدبوس، يصبح جسم الأسطوانة شعاعًا منحنيًا. Q355JR قوي ولكنه غير مصمم ليتم ثنيه 6000 مرة في السنة.

اتجاه المنفذ: يمكن تسجيل منافذ SAE #4 بزيادات قدرها 90 درجة بالنسبة لمستوى التركيب. أخبرنا بتوجيه خرطومك عند الطلب. نحن نسجل المنافذ عند التجميع.

سادسا. التعليمات

سابعا. ما السفن في الصندوق

تأتي كل أسطوانة من سلسلة HR مع:

• الأسطوانة (تم اختبار الضغط عند 21 ميجا باسكال لمدة دقيقتين، مع عدم السماح بأي تسرب خارجي)

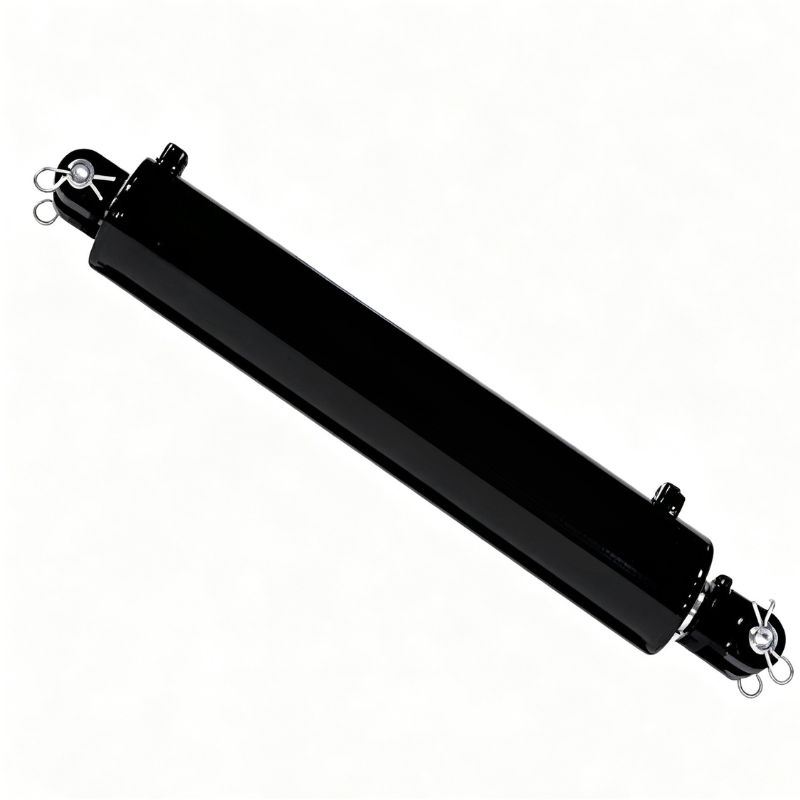

• دبابيس Clevis ودبابيس كوتر على كلا الطرفين
• مقابس المنافذ البلاستيكية (قم بإزالتها قبل التثبيت)
• تقرير اختبار من صفحة واحدة مع الرقم التسلسلي وضغط الاختبار وختم المفتش
• قلم طلاء أصفر (لون الطلاء الذي نستخدمه هو RAL 9005 jet black)

نحن لا تشمل التجهيزات الهيدروليكية. هناك عدد كبير جدًا من معايير الخيوط - NPT، وJIC، وBSP، وORFS، والمتري. أخبرنا بما تحتاجه وسنقوم بتضمينه دون أي رسوم إضافية تتجاوز تكلفة التركيب.

ثامنا. حول HCIC

جينان هواتشن الصناعية المحدودة تأسست عام 1998. ثلاثة مصانع. 300+ شخص. الأيزو 9001:2015.

نحن متخصصون في الأسطوانات الهيدروليكية ووحدات الطاقة. تم تصنيع أسطوانات قماش القنب من سلسلة HR على نفس خط الإنتاج مثل الأسطوانات التلسكوبية شديدة التحمل الخاصة بشاحنات معالجة النفايات. نفس آلات الشحذ. نفس خط QPQ. نفس مقاعد اختبار الضغط.

عند شراء أسطوانات HR4752 من HCIC، تحصل على أسطوانات مصنوعة من قبل شركة تصنع أيضًا أسطوانات تلسكوبية ذات 6 مراحل تصل قوتها إلى 25 ميجا باسكال. نظام الجودة لا يتغير لأن الاسطوانة أصغر.

تجربة التصدير: أكثر من 50 دولة. لقد قمنا بالشحن إلى كل الأسواق الرئيسية بما في ذلك الولايات المتحدة وكندا وأستراليا وألمانيا والمملكة المتحدة والإمارات العربية المتحدة والبرازيل. نحن نعرف الأوراق - شهادات المنشأ، والنموذج E، والنموذج F، وقوائم التعبئة، وسندات الشحن. يتم التعامل معها في المنزل.
