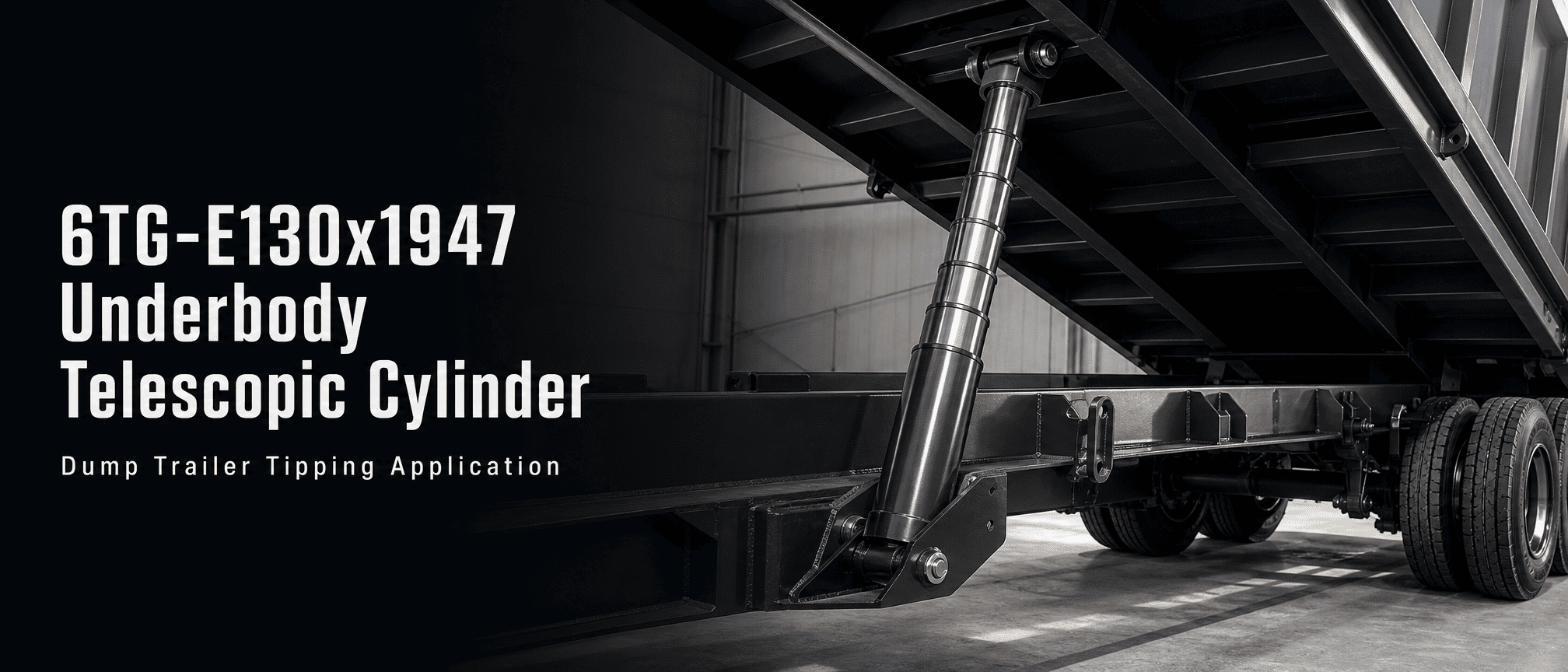

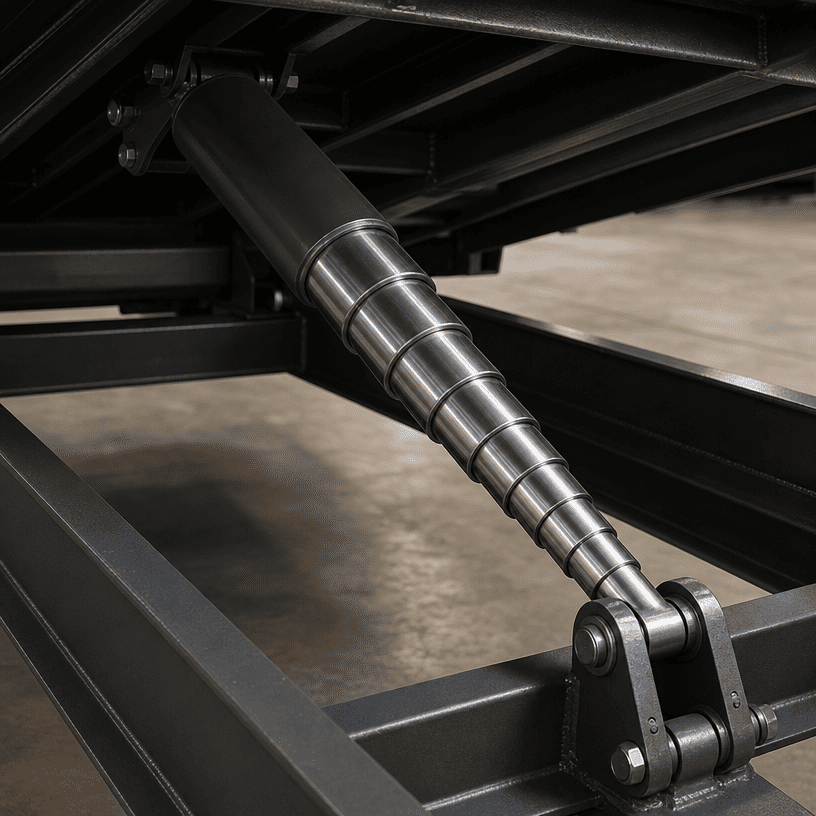

تحتوي الأسطوانة الهيدروليكية التلسكوبية السفلية HCIC 6TG-E130x1947 للمقطورات القلابة على 6 مراحل وشوط 1947 مم وضغط 180 بار وقدرة قلب تصل إلى 11-18 طن.
Number of stages:
6 مراحلStroke:
1947 ملمListed extension figure:
53Working volume:
14 لتر6TG-E130x1947 عبارة عن أسطوانة هيدروليكية تلسكوبية مكونة من ست مراحل أسفل الهيكل للمقطورات القلابة. يبلغ طول شوطها 1,947 ملم، وحجم العمل المدرج 14 لترًا، والحد الأقصى لضغط العمل 180 بارًا، ونطاق سعة القلب 11-18 طنًا. تشمل أبعاد الكتالوج A 543 مم، B 216 مم، C 327 مم، D 132 مم، E 92 مم، مع كتلة مدرجة تبلغ 53 كجم.
تنتمي الأسطوانة إلى مجموعة HCIC السفلية لمعدات التفريغ الخفيفة، بما في ذلك تطبيقات مقطورات التفريغ الجانبية والمقطورة ثلاثية الاتجاه. لا يزال يتعين التحقق من التثبيت النهائي وفقًا لإطار المقطورة وهندسة المفصلات ومسار التحميل ودائرة الزيت ومساحة التثبيت المتاحة.
تستخدم الأسطوانة التلسكوبية الموجودة أسفل الهيكل عدة مراحل متداخلة لإنشاء شوط عمل طويل مع الحفاظ على الحزمة المسحوبة أقصر من أسطوانة طويلة واحدة. يعد هذا التصميم مفيدًا حيث يجب أن تتناسب الأسطوانة أسفل جسم التفريغ مع توفير حركة كافية للقلب.
تستخدم الأسطوانة الهيدروليكية التلسكوبية السفلية 6TG-E130x1947 ست مراحل. عندما يدخل الزيت الهيدروليكي إلى الأسطوانة، تمتد المراحل بالتسلسل لإنتاج حركة الرفع. أثناء التراجع، تعود المراحل إلى التجميع المتداخل. يعتمد التسلسل الفعلي وسلوك الحمل على تصميم الأسطوانة وإمدادات الزيت وهندسة التركيب وهيكل المقطورة.
هذا ليس بديلاً عالميًا يعتمد فقط على طول السكتة الدماغية. يجب التحقق من أبعاد التثبيت المغلق وترتيب الدبوس أو العين وزاوية الميل ووزن الجسم ونقاط تثبيت الهيكل قبل الاستبدال.
| غرض | مواصفات الكتالوج |
|---|---|
| نموذج | 6TG-E130x1947 |
| نوع المنتج | أسطوانة هيدروليكية تلسكوبية أسفل الجسم |
| عدد المراحل | 6 |
| سكتة دماغية | 1,947 ملم |
| رقم التمديد المدرج | 53 |
| حجم العمل | 14 لتر |
| كتلة | 53 كجم |
| الحد الأقصى لضغط العمل | 180 بار |
| نطاق قدرة البقشيش | 11-18 طن |
| البعد أ | 543 ملم |
| البعد ب | 216 ملم |
| البعد ج | 327 ملم |
| البعد د | 132 ملم |
| البعد ه | 92 ملم |

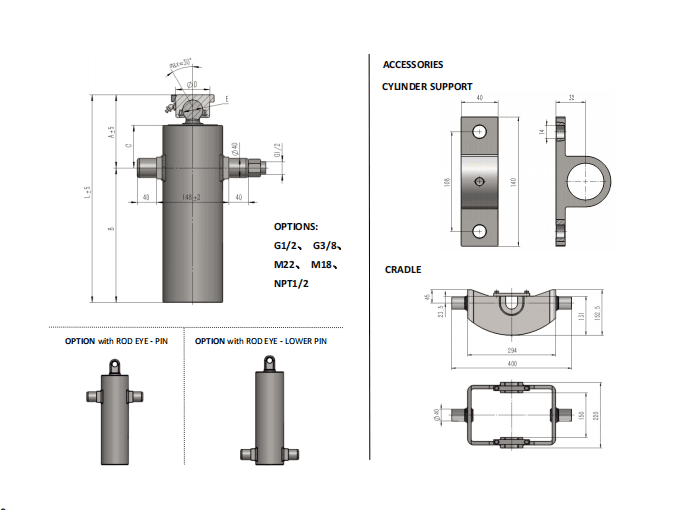

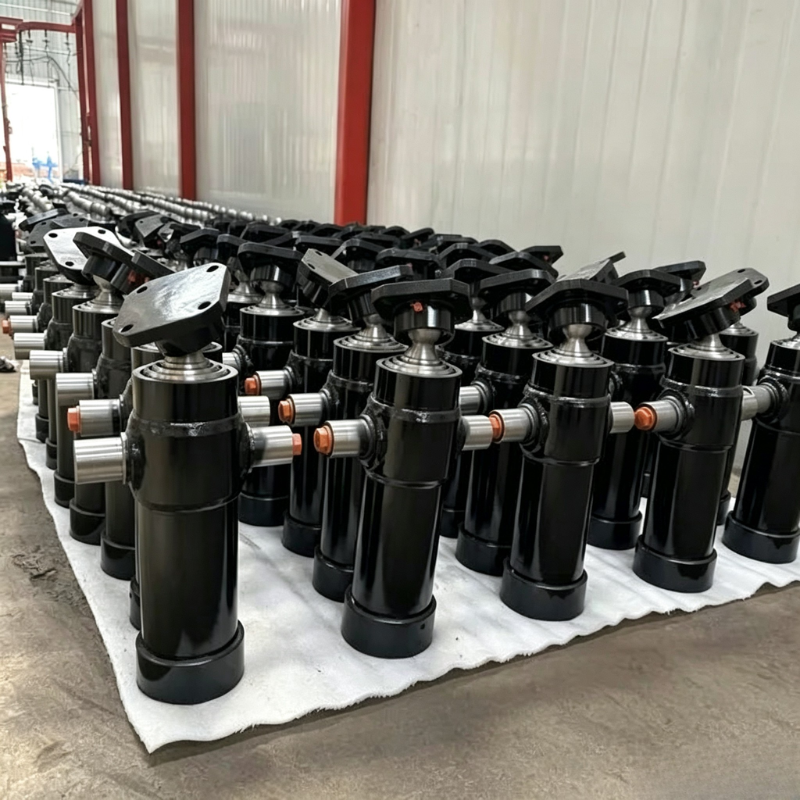

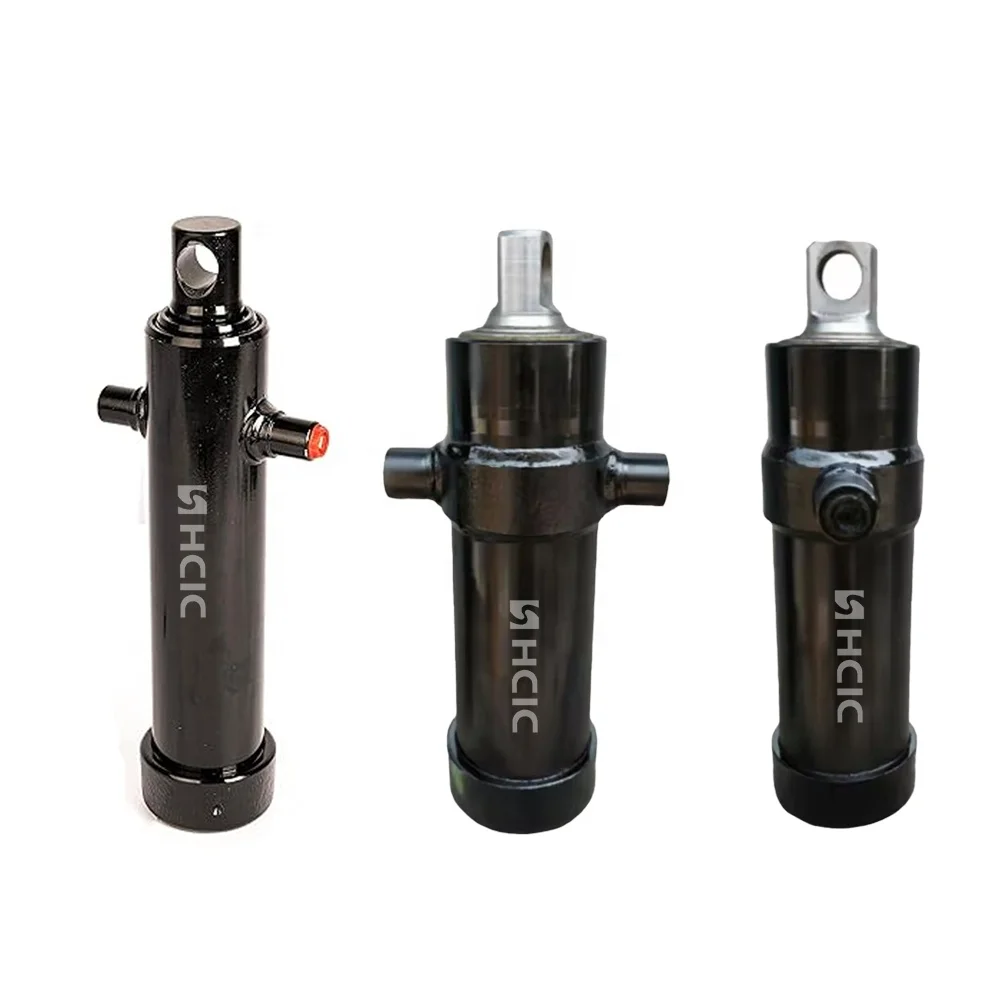

يسرد الكتالوج أيضًا مجموعة الجزء السفلي من الجسم مع إصدارات الكرة والعين، وأقواس التثبيت والدعامات، والعديد من خيارات المنافذ. يجب تأكيد الاتصال الدقيق وتكوين التثبيت لعرض الأسعار وفقًا للرسم المطلوب وتخطيط المقطورة.
يحدد الكتالوج الأبعاد من A إلى E في بيانات المنتج. هذه الأبعاد هي مراجع التثبيت، وليست قيمًا قابلة للتبديل. يجب أن تتطابق الأسطوانة البديلة مع مركز الدبوس الفعلي والقوس والخلوص وهندسة جسم المقطورة.
يجب أن تقارن المراجعة العملية:
- المساحة المتوفرة أسفل جسم التفريغ عند التراجع
- موضع عمل الاسطوانة ومسار التمديد
- دبوس أو محاذاة العين في كلا الطرفين
- الخلوص من الهيكل والجسم والمحاور والخراطيم والمكونات الأخرى
- زاوية الميل المطلوبة ونقطة وصول الاسطوانة إلى كامل امتدادها
- موضع مفصل الجسم واتجاه نقل الحمولة
السكتة الدماغية التي يبلغ طولها 1947 ملم ليست سوى جزء واحد من الملاءمة. يمكن أن تظل الأسطوانة التي لها نفس الشوط غير مناسبة إذا كان طولها المغلق أو ارتفاع التركيب أو هندسة التوصيل مختلفة.
يسمح البناء المكون من ست مراحل لـ 6TG-E130x1947 بتوفير شوط طويل من ترتيب الجزء السفلي المدمج. تشترك أقسام البرميل المتداخلة في مهمة التمديد، لذلك يجب أن تعمل كل مرحلة وواجهة الختم الخاصة بها بالترتيب الصحيح.
تتطلب الأسطوانات التلسكوبية أيضًا اهتمامًا دقيقًا بالمحاذاة. يجب أن تقوم أقواس التثبيت بتوجيه الأسطوانة خلال مسارها المقصود دون إجبار المراحل على حمل الأحمال الجانبية الناتجة عن إطار مشوه. الأسطوانة هي أحد مكونات إنتاج القوة؛ ولا ينبغي استخدامه لتصحيح مشكلة محاذاة المفصلة أو الهيكل.

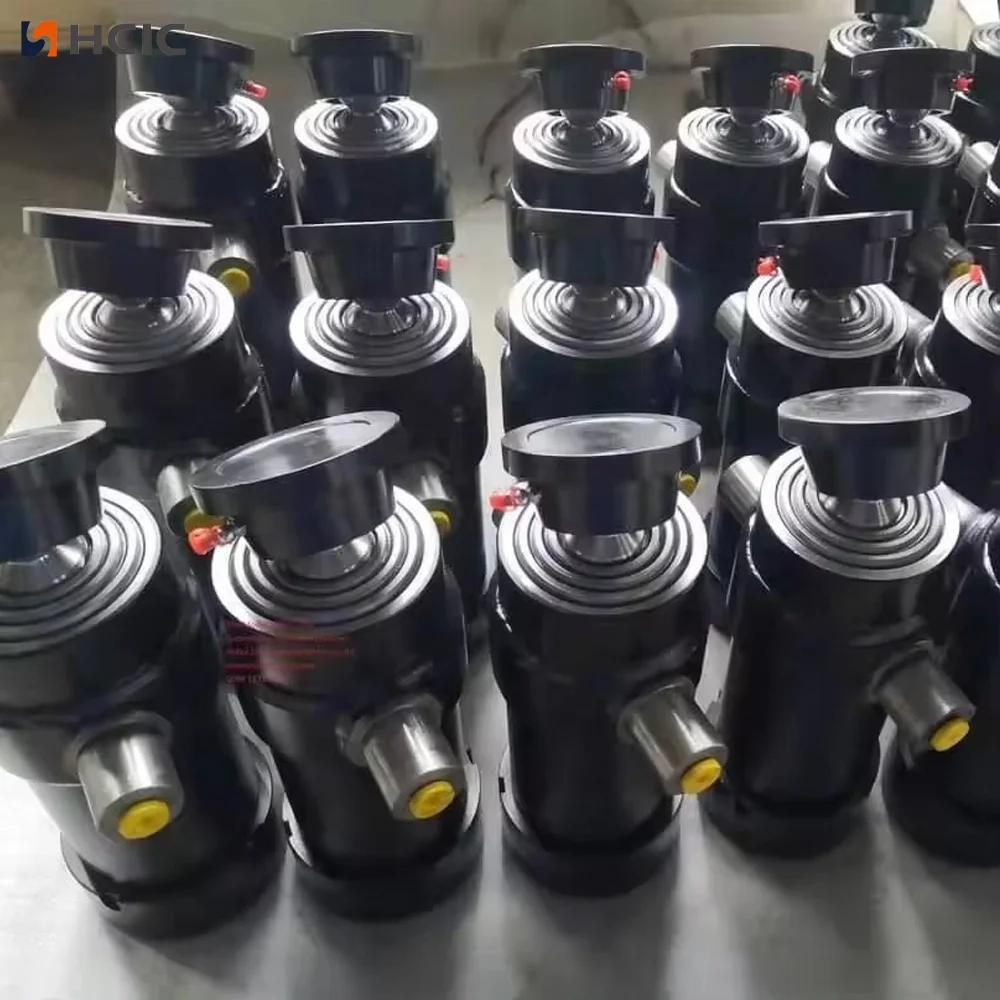

يصف الكتالوج نطاق الهيكل السفلي كما هو متاح مع الأقواس والدعامات. بالنسبة لتثبيت OEM، يجب مراجعة تصميم الدعامة ومحاذاة الدبوس وترتيب الحامل مع الأسطوانة بدلاً من التعامل معها كأفكار لاحقة منفصلة.
يسرد الكتالوج أقصى ضغط عمل يبلغ 180 بارًا ونطاق قدرة قلب يتراوح بين 11-18 طنًا للموديل 6TG-E130x1947. يجب قراءة هذه الأرقام ضمن تكوين المعدات المقصودة. إنهم لا يحددون تصنيف الحمولة الصافية للمقطورة بأكملها.
يعتمد أداء القلب الفعلي على وزن الجسم، وتوزيع الحمولة الصافية، واحتكاك المفصلة، وزاوية الأسطوانة، وموضع التركيب، والتدفق الهيدروليكي، وفقدان الضغط، والقوة الهيكلية. تظل الشركة المصنعة للمقطورة مسؤولة عن التحقق من مسار التحميل الكامل وظروف التشغيل الآمنة.
يجب أيضًا أن يتطابق الرقم 180 بار مع المضخة والصمام والخراطيم والتجهيزات وأجهزة التثبيت. لا ينبغي تشغيل النظام أعلى من التصنيف المسموح به للمكون الأقل تقييمًا.
ينص وصف الأسطوانة السفلية لـ HCIC على أن الأختام المستخدمة في هذا النطاق تهدف إلى مقاومة التشوه والتآكل الدائمين والعمل في نطاق درجة حرارة يتراوح من -40 درجة مئوية إلى +100 درجة مئوية. ينص الكتالوج أيضًا على أن المراحل تستخدم الكروم الصلب وأن النطاق مصمم لضغط عمل أقصى يبلغ 200 بار في الوصف العام لميزات الجزء السفلي من الجسم.
بالنسبة لصف الطاولة 6TG-E130x1947 المحدد، يبلغ الحد الأقصى لضغط العمل المدرج 180 بار. يجب استخدام قيمة الجدول الخاصة بالطراز في مقالة المنتج وعرض الأسعار هذا. لا ينبغي استخدام عبارة النطاق الأوسع لاستبدال القيمة المدرجة للنموذج.
يعرض الكتالوج 6TG-E130x1947 كمنتج سفلي لمعدات التفريغ. ولا توفر مركب مانع للتسرب كاملاً، أو سماكة السطح، أو دورة الحياة، أو فترة صيانة مفصلة لهذا الطراز المحدد. وينبغي تأكيد هذه التفاصيل عند معرفة وسيلة التشغيل والمناخ ودورة العمل.
يجب على المشتري الذي يستبدل أو يحدد 6TG-E130x1947 إعداد المعلومات التالية:
1. نموذج الأسطوانة الحالي ولوحة التعريف، إن وجدت
2. أبعاد مركز الدبوس أو مركز العين في الوضعين المتراجع والممتد
3. السكتة الدماغية وزاوية الانقلاب المطلوبة
4. طول جسم التفريغ والوزن الفارغ ونطاق الحمولة المقصودة
5. موقع المفصلة ورسم قوس التركيب
6. تدفق المضخة وضغط النظام ونوع الصمام
7. اتصال خرطوم ومتطلبات المنفذ
8. المساحة المتوفرة أسفل الجسم وحول الهيكل
9. درجة حرارة التشغيل والتعرض المتوقع للماء أو الغبار أو تلوث الطريق
10. ما إذا كانت هناك حاجة إلى الأقواس أو الدعامات أو المهد أو مجموعة التثبيت الكاملة
تعمل معلومات التثبيت الواضحة على تقليل خطر استلام أسطوانة ذات الشوط الصحيح ولكن لا يمكن تركيبها بشكل آمن على المقطورة.
يربط الكتالوج النطاق التلسكوبي الموجود أسفل الهيكل بمعدات التفريغ الخفيفة، والتفريغ الجانبي، وتطبيقات مقطورات التفريغ ثلاثية الاتجاه. يمكن النظر في 6TG-E130x1947 عندما تتطلب المعدات شوطًا طويلًا ويكون التصميم ذو الست مراحل مناسبًا للمساحة المتوفرة أسفل الهيكل.
يجب أن تعتمد الموافقة على الطلب على المراجعة الميكانيكية والهيدروليكية الكاملة. لا يمكن لوصف المنتج وحده أن يؤكد مدى ملاءمته لنموذج مقطورة أو حمولة أو زاوية ميل محددة.
تجمع الأسطوانة الهيدروليكية التلسكوبية أسفل الهيكل 6TG-E130x1947 بين بناء من ست مراحل مع شوط يبلغ 1,947 ملم وأبعاد مدرجة في الكتالوج لتكامل المقطورة. لطلب عرض أسعار مفيد تقنيًا، أرسل إلى HCIC تفاصيل الأسطوانة الموجودة ورسم التركيب وزاوية الميل وبيانات المضخة وظروف التشغيل.
يمكن لـ HCIC بعد ذلك التحقق من النموذج مقابل التثبيت الفعلي أسفل الهيكل بدلاً من الاعتماد على طول الشوط وحده.
