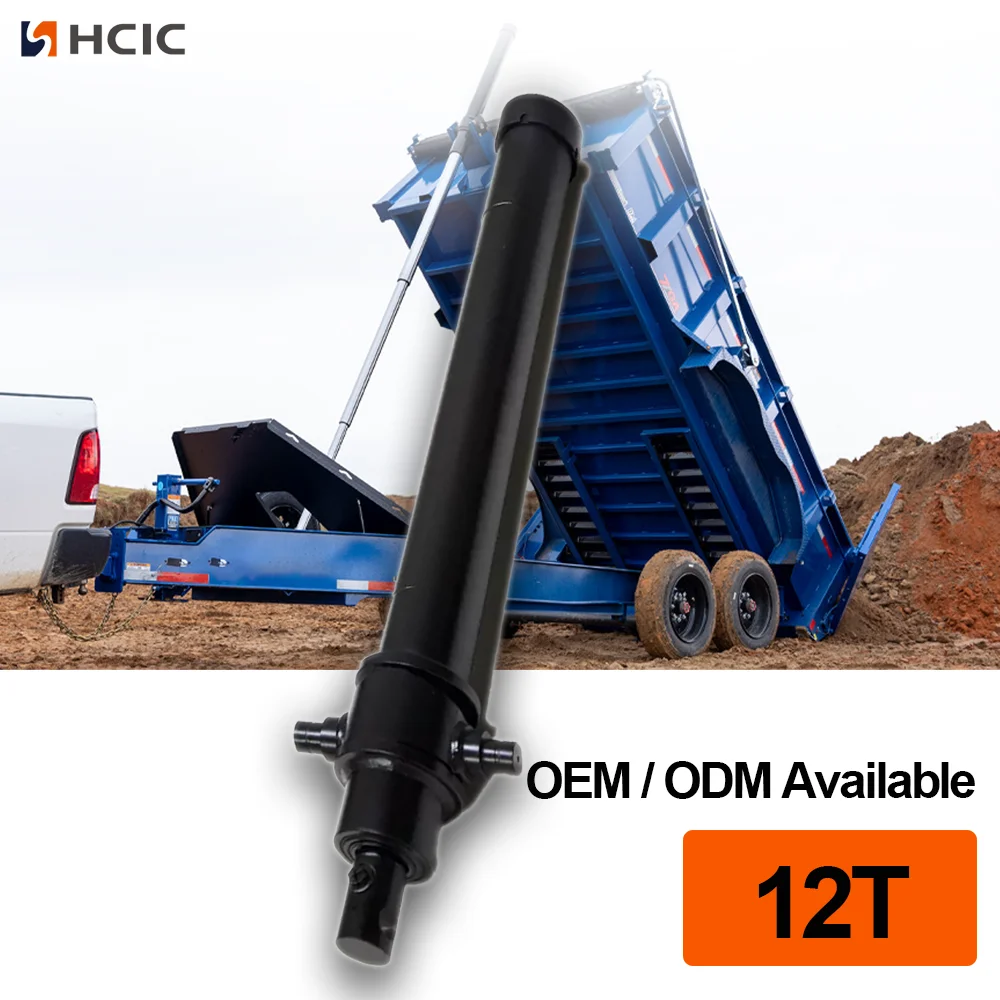

إن 3TG-E90x1199 عبارة عن أسطوانة هيدروليكية تلسكوبية ثلاثية المراحل أسفل الهيكل مع شوط يبلغ 1199 ملم، وضغط تشغيل أقصى يبلغ 220 بار، ونطاق قلب كتالوج يتراوح من 5 إلى 14 طنًا.
Number of stages:
3 مراحلWorking volume:
6.2 لترMaximum working pressure:
220 بار3TG-E90x1199 عبارة عن أسطوانة هيدروليكية تلسكوبية ثلاثية المراحل مدرجة في كتالوج HCIC-2026. تم تصميم تصميمها السفلي المدمج لتطبيقات نظام القلب حيث يجب أن تقوم الأسطوانة بضربة طويلة مع البقاء داخل المساحة الموجودة أسفل الجسم والهيكل.
يسرد الكتالوج شوطًا يبلغ 1199 ملم، وكتلة 35 كجم، وحجم عمل يبلغ 6.2 لترًا، وضغط عمل أقصى يبلغ 220 بارًا. كما أنها توفر نطاقًا بسعة قلب تتراوح من 5 إلى 14 طنًا وأبعاد التثبيت الرئيسية L/A/B/C/D/E. تدعم هذه القيم مناقشة الإعداد الأولي؛ فهي لا تحل محل حساب المقطورة الكامل.
| المعلمة | قيمة الكتالوج |
|---|---|
| نموذج | 3TG-E90x1199 |
| عدد المراحل | 3 |
| سكتة دماغية | 1,199 ملم |
| كتلة | 35 كجم |
| حجم العمل | 6.2 لتر |
| الحد الأقصى لضغط العمل |
220 بار |
| نطاق سعة قلب الكتالوج | 5-14 طن |
| البعد ل | 598 ملم |
| البعد أ | 160 ملم |
| البعد ب | 438 ملم |
| البعد ج | 108 ملم |
| البعد د | 92 ملم |
| البعد ه | 58 ملم |
تم نسخ قيم المواصفات المذكورة أعلاه من جدول الأسطوانات التلسكوبية أسفل الهيكل في كتالوج HCIC-2026 المرفق. رقم الكتالوج 5-14 طن هو نطاق تطبيق، وليس موافقة عالمية على الحمولة الصافية لكل مقطورة تفريغ.
بناء الهيكل السفلي على ثلاث مراحل
يستخدم 3TG-E90x1199 ثلاث مراحل تلسكوبية. عند سحبها، تساعد المراحل المتداخلة في الحفاظ على مجموعة الأسطوانة داخل منطقة التثبيت السفلية. أثناء التمديد، توفر المراحل الحركة اللازمة لدورة القلب دون الحاجة إلى تواجد طول العمل الكامل في الوضع المغلق.
ويعني ترتيب المرحلة أيضًا أن قوة الأسطوانة وسرعتها يمكن أن تختلف أثناء التمديد. تتغير المنطقة الفعالة عندما تصبح المراحل المختلفة نشطة، لذلك يجب أن يأخذ الاختيار في الاعتبار الحمل وهندسة المفصلات وزاوية الميل وتدفق المضخة وإعدادات الصمامات معًا.
يخضع التثبيت السفلي للهيكل إلى أكثر من الطول المغلق للأسطوانة. يجب على المشتري التحقق من ترتيب المهد أو الدعم، ومحاذاة الدبوس، وخلوص الهيكل، ومسار الأسطوانة أثناء تحرك الجسم من الوضع المغلق إلى الوضع المائل.
يسرد الكتالوج L بـ 598 ملم والأبعاد من A إلى E بـ 160 و438 و108 و92 و58 ملم على التوالي. يجب مقارنة هذه القياسات برسم الإطار الخاص بالعميل وترتيب التركيب. يجب محاذاة الأسطوانة من خلال تصميم التثبيت بدلاً من إجبارها على وضعها في موضعها عن طريق تشويه الدعامة.
يعرض كتالوج HCIC أيضًا الملحقات وخيارات الدعم لخط الأسطوانات السفلي، بما في ذلك مراجع التوصيل ذات الشكل القضيبي أو الكروي ومهد دعم الأسطوانة. يجب تأكيد ترتيب الاتصال والدعم الدقيق لمشروع 3TG-E90x1199 من الرسم الحالي بدلاً من افتراضه من رسم توضيحي للكتالوج العام.
تم إدراج 3TG-E90x1199 مع الحد الأقصى لضغط العمل الذي يبلغ 220 بار. يجب مراجعة هذه القيمة جنبًا إلى جنب مع المضخة، وإعداد صمام التنفيس، والخطوط الهيدروليكية، ونظافة الزيت، وهيكل التركيب، وحمولة القلب الكاملة.
يسرد الكتالوج نطاقًا بسعة قلب تتراوح من 5 إلى 14 طنًا. يجب التعامل مع هذا النطاق كمرجع لتطبيق الكتالوج. تعتمد الملاءمة الفعلية على جسم المقطورة، وتوزيع الحمولة، وموضع المفصلة، وزاوية الميل، وقوة الهيكل، والتدفق الهيدروليكي، وظروف التشغيل.
يمكن أن تظل الأسطوانة ذات التجويف أو الشوط الصحيح غير مناسبة إذا كانت هندسة التركيب أو ضغط النظام خاطئًا. ولذلك ينبغي إكمال مراجعة الطلب الكاملة قبل طلب الأسطوانة.
يعتبر 3TG-E90x1199 مناسبًا لمشاريع نظام قلب المقطورة القلابة ونظام القلب السفلي الذي يتطلب أسطوانة ثلاثية المراحل بشوط يبلغ 1,199 ملم. ويمكن أخذه في الاعتبار عند تصميمات OEM وأعمال الاستبدال وإعادة تصميم المقطورة عندما تتطابق المساحة المتوفرة ومتطلبات النظام مع بيانات الكتالوج.
يصف كتالوج HCIC المرفق خط أسطوانة أسفل الهيكل بتكوينات من مرحلتين إلى ست مراحل، لكن هذه المقالة تركز فقط على طراز 3TG-E90x1199. لا ينبغي استخدام النماذج الأخرى كبدائل لأبعادها أو بيانات التشغيل الخاصة بها دون مراجعة هندسية منفصلة.
للحصول على عرض أسعار 3TG-E90x1199 أو تقييم الاستبدال، أرسل:
- نوع المقطورة وأبعاد الجسم
- السكتة الدماغية المطلوبة ومساحة التثبيت المغلقة
- رسومات الهيكل والمهد والقوس
- تفاصيل اتصال الدبوس أو الكرة
- ضغط المضخة ومعلومات التدفق
- ترتيب الخرطوم والميناء
- زاوية الانقلاب وتوزيع الأحمال
- صور للأسطوانة الحالية ومنطقة التركيب
- الكمية المطلوبة وحالة الاستبدال
تساعد هذه التفاصيل في التمييز بين استبدال الأسطوانة وبين مشكلة الدعامة الأكبر أو المحاذاة أو النظام الهيدروليكي.
إن 3TG-E90x1199 عبارة عن أسطوانة هيدروليكية تلسكوبية محددة ثلاثية المراحل أسفل الهيكل مع شوط يبلغ 1199 ملم، وضغط عمل أقصى يبلغ 220 بار، وحجم عمل يبلغ 6.2 لتر، ونطاق قلب كتالوج يتراوح من 5 إلى 14 طنًا. يوفر البعد L الذي يبلغ 598 مم والقياسات A–E المدرجة نقطة انطلاق عملية لتخطيط التثبيت.
يجب أن يعتمد الاختيار النهائي على نظام المقطورة الكامل، وليس على السكتة الدماغية أو الضغط وحدهما. أرسل الرسم السفلي والبيانات الهيدروليكية إلى HCIC لإجراء مراجعة خاصة بالمشروع قبل الشراء.
تقوم شركة HCIC بتطوير وتصنيع الأسطوانات الهيدروليكية ووحدات الطاقة لتطبيقات المركبات والتطبيقات الصناعية. بالنسبة لمشروع 3TG-E90x1199، يمكن لـ HCIC مراجعة الرسومات والأبعاد المقاسة والمتطلبات الهيدروليكية لاستفسار OEM أو الاستبدال.
طلب مراجعة 3TG-E90x1199:
