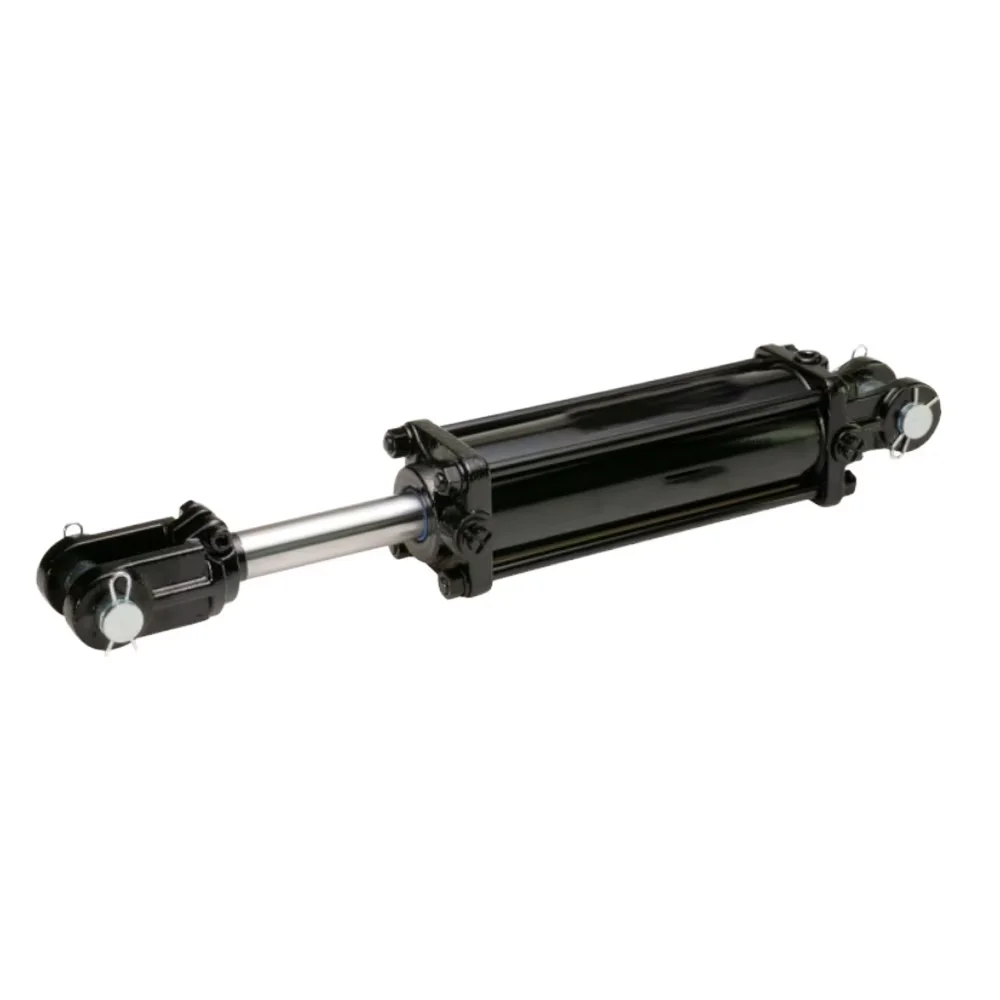

ملحومة مزدوجة Clevis اسطوانة هيدروليكية

I. نظرة عامة على المنتج

1.1 التعريف الأساسي

تشير الأسطوانة الهيدروليكية الملحومة ذات الشق المزدوج إلى كبش هيدروليكي ملحوم بالكامل ومجهز بشق مزدوج مدمج على قاع الأسطوانة ونهاية القضيب، وهي تنتمي إلى سلسلة الأسطوانات الملحومة للخدمة الشاقة وتعتمد بشكل أساسي تصميم دائرة زيتية مزدوجة الفعل.

تختلف عن الأسطوانة الهيدروليكية التقليدية لقضيب الربط، وتتميز الأسطوانة الملحومة المزدوجة بهيكل عام مدمج، وقدرة أقوى على مقاومة الحمل الجانبي، وعمر خدمة أطول في بيئة عمل موحلة خارجية عالية التحميل

1.2 حل نقطة الألم للمستخدم

غالبًا ما تواجه ورش إصلاح المزارع ومصانع تصنيع المعدات الأصلية للمقطورات وشركات تصنيع آلات البناء الصغيرة مكابس هيدروليكية ملحومة معيبة مع طبقات لحام رقيقة وجدران أسطوانية رقيقة. من السهل أن تتسرب هذه الأسطوانات الرخيصة من الزيت أو تثني العروات أو تتشقق أثناء أعمال الرفع الطويلة.

لقد قمنا بتصنيع أسطوانات هيدروليكية ملحومة ذات شق مزدوج لمدة 28 عامًا، ويتعامل مهندسونا في الموقع مع المئات من حالات فشل الأسطوانات من المشترين العالميين كل شهر. نحن نقوم بتحسين هيكل اللحام المفصلي، وجدار البرميل السميك، وترقية مجموعة الختم لتجنب جميع مشاكل الأعطال الشائعة للآلات الثقيلة الخارجية. يتم دعم الطلب عينة صغيرة دون موك لاختبار العملاء.

ثانيا. الهيكل الداخلي للمنتج والميزة الحرفية

2.1 حرفة التصنيع الرئيسية

تم الانتهاء من جميع خطوات المعالجة الأساسية للأسطوانة الهيدروليكية الملحومة المزدوجة في ورشة العمل الهيدروليكية المملوكة لنا بمساحة 12000㎡، بدون الاستعانة بمصادر خارجية للمكونات الرئيسية. تم تصميم كل حرفة لتحسين مقاومة الحمل وأداء الختم.

2.1.1 برميل سميك غير ملحوم

نحن نعتمد أنابيب فولاذية غير ملحومة مدرفلة على الساخن مع معالجة شحذ دقيقة داخلية، سمك جدار البرميل أكثر سمكًا من نماذج السوق العادية. يمكن للأسطوانة السميكة أن تقلل من تشوه الأسطوانة تحت الضغط العالي المستمر، كما أن الشحذ الداخلي يزيل الخدوش التي قد تسبب تسرب الزيت الداخلي.

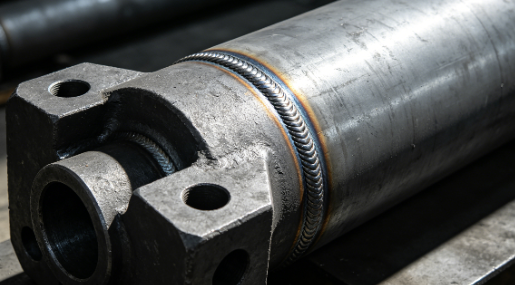

2.1.2 شقوق مزورة متكاملة ولحام اختراق كامل

العروات المزدوجة عبارة عن قطعة واحدة من الفولاذ المطروق بدلاً من لحام الربط الرقيق. يستخدم موضع الاتصال بين الشق والبرميل لحام القوس المغمور باختراق كامل 8-12 مم، ودرزة اللحام سميكة وموحدة، وتمنع بشكل فعال تشقق العروة تحت القوة الجانبية الثقيلة للجرار ومقسم السجل.

2.1.3 قضيب المكبس السميك المطلي بالكروم

سطح قضيب المكبس عبارة عن أرضية دقيقة ثم يتم طلاءه بطبقة من الكروم الصلب بسمك 28-32 ميكرومتر. يوفر طلاء الكروم السميك مقاومة ثابتة للصدأ والتآكل، ولن يتقشر الطلاء حتى في ظل العمل المستمر في المزرعة الموحلة لمدة عام واحد.

2.1.4 نظام الختم المركب متعدد الأنواع

يستخدم التجميع القياسي أختام مطاطية NBR لمطابقة الزيت الهيدروليكي التقليدي تحت درجة الحرارة العادية. الأختام المطاطية بالفلور FKM هي ترقية اختيارية لمعدات درجة الحرارة العالية التي تعمل من -20 درجة مئوية إلى 180 درجة مئوية، وتمنع تسرب الزيت الداخلي والخارجي تمامًا.

2.2 معيار فحص تسليم المصنع

يجب أن تمر كل أسطوانة هيدروليكية ملحومة مزدوجة clevis 1.5 مرة باختبار الضغط الزائد لمدة 30 دقيقة وفحص كامل لضيق الهواء قبل الشحن. نقوم بتسجيل بيانات الاختبار لكل أسطوانة، ويمكننا تقديم تقرير اختبار الضغط الكامل لعملاء الطلب بالجملة.

ثالثا. سيناريوهات التطبيق واسعة النطاق

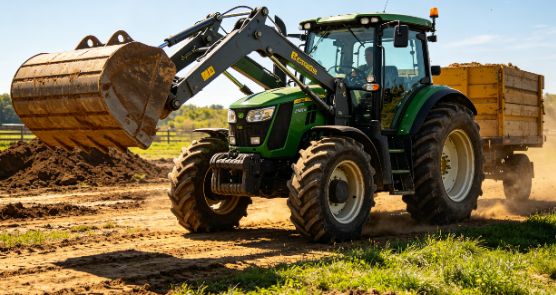

3.1 مطابقة الآلات الزراعية

يتم استخدام الكبش الهيدروليكي الملحوم على نطاق واسع في جميع أنواع المعدات الزراعية المتنقلة، ويحقق تصميم التثبيت المزدوج المشبك تثبيتًا سريعًا لعمود الدبوس بدون ملحقات إضافية.

المعدات المطابقة الرئيسية: ذراع رفع الجرار، الكبش الهيدروليكي لفاصل السجل، مكبس القش، حصادة صغيرة، مقطورة رفع المزرعة.

3.2 مطابقة معدات البناء المصغرة

تناسب أسطوانة الأذن المزدوجة الملحومة المدمجة آلات البناء الصغيرة ذات مساحة التثبيت المحدودة والأداء المستقر تحت الغبار والاهتزاز في موقع البناء.

المعدات المطابقة الرئيسية: الكبش المساعد للحفار الصغير، أسطوانة إمالة اللودر، مدحلة صغيرة، خلاطة رفع الخرسانة.

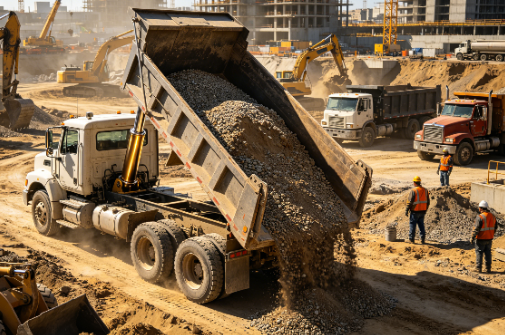

3.3 مطابقة المعدات اللوجستية والنقل

تعتبر الكبشة الملحومة ذات الحمل العالي هي الجزء البديل الرئيسي لمركبات الرفع اللوجستية ومعدات تحميل المستودعات.

المعدات المطابقة الرئيسية: أسطوانة هيدروليكية لمقطورة قلابة، كبش رفع شاحنة السحب، أسطوانة هيدروليكية ملحومة لمستوى الرصيف، كبش طاولة للرفع المقص.

3.4 مطابقة المعدات الصناعية العامة المخصصة

يمكن تخصيص أسطوانة clevis المزدوجة الملحومة ذات الحجم المخصص وفقًا لرسومات المعدات الصناعية، وهي مناسبة لمعالجة النفايات ورفع المواد واستبدال صيانة المعدات.

المعدات المطابقة الرئيسية: ضاغطة النفايات، آلة رفع المواد، مكبس هيدروليكي صغير، كبش هيدروليكي بديل لإصلاح ما بعد البيع.

رابعا. استكمال المعلمات التقنية

4.1 المواصفات القياسية الثابتة

البند التفتيش	المعلمة القياسية
حجم التجويف	30 ملم - 200 ملم (1.2 بوصة - 8 بوصة)
قطر القضيب	20 مم -120 مم
طول السكتة الدماغية	50 مم -3000 مم
تصنيف ضغط العمل	21 ميجا باسكال (3000 رطل لكل بوصة مربعة)
نوع الإجراء القياسي	التمثيل المزدوج
مادة الختم القياسية	مطاط إن بي آر
المعالجة السطحية	طلاء أسود غير لامع مضاد للصدأ

4.2 معلمات الترقية الاختيارية المخصصة

خامسا - تأهيل المصنع ومراقبة الجودة وتعبئة الصادرات

5.1 شهادات الإنتاج الرسمية

لقد حصل خط إنتاج الأسطوانات الهيدروليكية بالكامل على شهادة نظام إدارة الجودة ISO9001، وجميع المنتجات الهيدروليكية الملحومة للخدمة الشاقة تلبي معايير السلامة الصناعية CE. يمكننا تقديم نسخة من وثائق الشهادة للتخليص الجمركي للعميل ومراجعة المصنع.

5.2 نظام مراقبة الجودة الكامل

لقد أنشأنا ورشة فحص المواد الخام المستقلة، ومحطة فحص معالجة المنتجات شبه النهائية وغرفة اختبار ضغط المنتج النهائي. سيتم فحص جميع الأنابيب الفولاذية الخام، والشقوق المطروقة وأجزاء الختم قبل الإنتاج، وسيتم رفض المواد الخام المعيبة مباشرة لتجنب فشل المنتج النهائي.

5.3 مخطط التعبئة القياسية للتصدير

سيتم طلاء كل أسطوانة هيدروليكية ملحومة بزيت مضاد للصدأ أولاً، ثم تغليفها بغشاء بلاستيكي لتجنب التآكل بمياه البحر أثناء النقل البحري. ثم يتم وضعها في علبة خشبية صلبة للتصدير مع حشوة رغوية ثابتة لمنع الاصطدام والتشوه في الخدمات اللوجستية لمسافات طويلة.

سادسا. التعليمات

Q1: هل يمكنني تخصيص أسطوانة ذات شق مزدوج ملحومة بالتجويف والسكتة غير القياسية؟

A1: نعم، يمكن لفريقنا الفني تصميم حجم الأسطوانة الحصري وفقًا لرسم المعدات الخاصة بك في غضون 24 ساعة.

Q2: ما هو الحد الأقصى لضغط العمل للمكبس الشق الملحوم القياسي الخاص بك؟

A2: الضغط المقدر القياسي هو 3000PSI (21MPa)، ويتوفر نموذج مطور للضغط العالي 35MPa لتعدين معدات الحمل الثقيل.

Q3: ما هي مدة الضمان للأسطوانة الهيدروليكية الملحومة ذات المشبك المزدوج؟

A3: نحن نقدم ضمانًا لمدة 12 شهرًا في ظل ظروف العمل الصحيحة العادية، ولا يغطي الضمان الضرر الناتج عن التشغيل غير السليم.
