حسابات التواء الأسطوانة الهيدروليكية: لماذا يتجاوز طول الشوط قوة الدفع المقدرة

I. الخطر: عندما تفشل أسطوانة "3000 رطل لكل بوصة مربعة" عند 1200 رطل لكل بوصة مربعة

 من الأخطاء الشائعة والمكلفة في التصميم الهيدروليكي حساب قوة دفع الأسطوانة باستخدام الضغط الهيدروليكي ومنطقة المكبس:

                                                                           F = ف × ابيستون

بموجب هذه الصيغة البسيطة، ستدفع الأسطوانة ذات التجويف مقاس 4 بوصات بقوة 3000 رطل لكل بوصة مربعة بقوة دفع تبلغ حوالي 37700 رطل (167.7 كيلو نيوتن). إذا كانت شوط الأسطوانة 12 بوصة فقط، فإن القضيب يتعامل بسهولة مع هذا الحمل.

ومع ذلك، قم بتمديد نفس الأسطوانة إلى شوط 60 بوصة أو 80 بوصة، وتطبيق نفس الدفع الضغطي الذي يبلغ 37700 رطل غالبًا ما يؤدي إلى قطع قضيب المكبس أو انحناءه بشكل دائم مثل عود الأسنان - في كثير من الأحيان عندما يصل ضغط النظام إلى 1000 إلى 1500 رطل لكل بوصة مربعة فقط.

إن وضع الفشل الكارثي هذا ليس فشلاً في إنتاجية الشد المادي؛ إنه إبزيم عمود مرن. في التطبيقات ذات الشوط الطويل، يتجاوز الاستقرار الهيكلي لقضيب المكبس النحيف معدل ضغط البرميل تمامًا.

ثانيا. فيزياءاسطوانة هيدروليكيةالتواء: نظرية عمود أويلر

عندما أاسطوانة هيدروليكيةيمتد تحت الحمل المضغوط، يتصرف التجميع كعمود هيكلي طويل ونحيل. الحد الأقصى لحمل الضغط النظري الذي يمكن أن يتحمله عمود رفيع قبل حدوث عدم الاستقرار الجانبي يخضع لصيغة أويلر الحرجة للانحراف:

                                                           Fcr = π² E I / Le² = π² E I / (K · L)²

أين:

• Fcr = حمل انبعاج أويلر الحرج (N أو lbf)
• E = معامل مرونة مادة القضيب (للفولاذ الكربوني/سبائك الفولاذ النموذجي، E ≈ 200 إلى 210 GPa أو 29 × 10⁶ psi)
• I = مساحة عزم القصور الذاتي للمقطع العرضي للقضيب المستدير الصلب (m⁴ أو in⁴)
• L = إجمالي مسافة التثبيت الممتدة بين نقاط التثبيت (م أو بوصة)
• K = عامل طول العمود الفعال بناءً على ظروف تركيب الأسطوانة
• Le = K · L = طول الإبزيم الفعال

ثالثا. حساب عزم القصور الذاتي للقضبان الصلبة:

للحصول على قضيب مكبس دائري صلب بقطر د:

                                                                            أنا = π د⁴ / 64

لاحظ أن عزم القصور الذاتي يعتمد على القوة الرابعة لقطر القضيب (dr⁴). وهذا يعني أن الزيادة الطفيفة في قطر القضيب تؤدي إلى زيادة هائلة في مقاومة الالتواء:

• تؤدي زيادة قطر القضيب من 2.0 بوصة إلى 2.5 بوصة (زيادة القطر بنسبة 25%) إلى زيادة مقاومة الإبزيم بنسبة 144% (2.44×).

رابعا. حساب حمل العمل الآمن وعوامل السلامة الموصى بها

لا تعمل أبدًا أاسطوانة هيدروليكيةبالقرب من حد الإبزيم الحرج Fcr. في عملية العالم الحقيقي،اسطوانات هيدروليكيةجرب الانحرافات الصغيرة واللعب البسيط وطفرات التسارع والأحمال الجانبية التي لا مفر منها.

يجب أن يتضمن تصميم الدفع المسموح به عامل أمان صارم Sf:

                                                                           البور = Fcr / سادس

إرشادات عامل الأمان الموصى بها:

• الآلات الصناعية الثابتة (النظيفة والموجهة): الحد الأدنى من Sf ≥ 2.5 إلى 3.0
• الآلات المتنقلة العامة (المقطورات القلابة والرافعات ومعدات النفايات): الحد الأدنى من Sf ≥ 3.0 إلى 3.5
• رفع الأشخاص/المخاطر العالية (المنصات الجوية، شاحنات الرافعة، الرافعات المتنقلة): الحد الأدنى للSF ≥ 3.5 إلى 4.5

V. نسبة النحافة والانتقال إلى صيغة جونسون

تفترض صيغة أويلر انحناءًا مرنًا بحتًا وهي صالحة فقط للأعمدة النحيلة حيث تتجاوز نسبة الرقة π عتبة انتقال العمود lectc.

                                                       λ = Le / rg = (K · L) / (dr / 4) = 4 KL / dr

حيث rg = √I/A = dr / 4 هو نصف قطر الدوران.

بالنسبة للفولاذ الكرومي النموذجي 1045 أو 4140، فإن عتبة الانتقال ωc ≈ 85 إلى 105:

• إذا كانت lect > lectc (قضبان طويلة نحيفة): استخدم صيغة أويلر (الفشل بسبب عدم الاستقرار المرن).
• إذا كانت ≥ ≥ lectc (قضبان قصيرة إلى متوسطة): استخدم صيغة جونسون المكافئة أو قوة الخضوع القياسية (الفشل بسبب الخضوع الانضغاطي أو التواء غير المرن).

سادسا. 4 عمليات مراقبة هندسية شائعة لدى صانعي القطع الأصلية والتي تتسبب في انحناء القضبان

1. حساب التواء عند الطول المنسحب بدلاً من الطول الممتد بالكامل:تحدث اللحظة الأكثر ضعفًا عندما يكون القضيب في حالة 100٪ من السكتة الدماغية حيث يكون L عند الحد الأقصى.

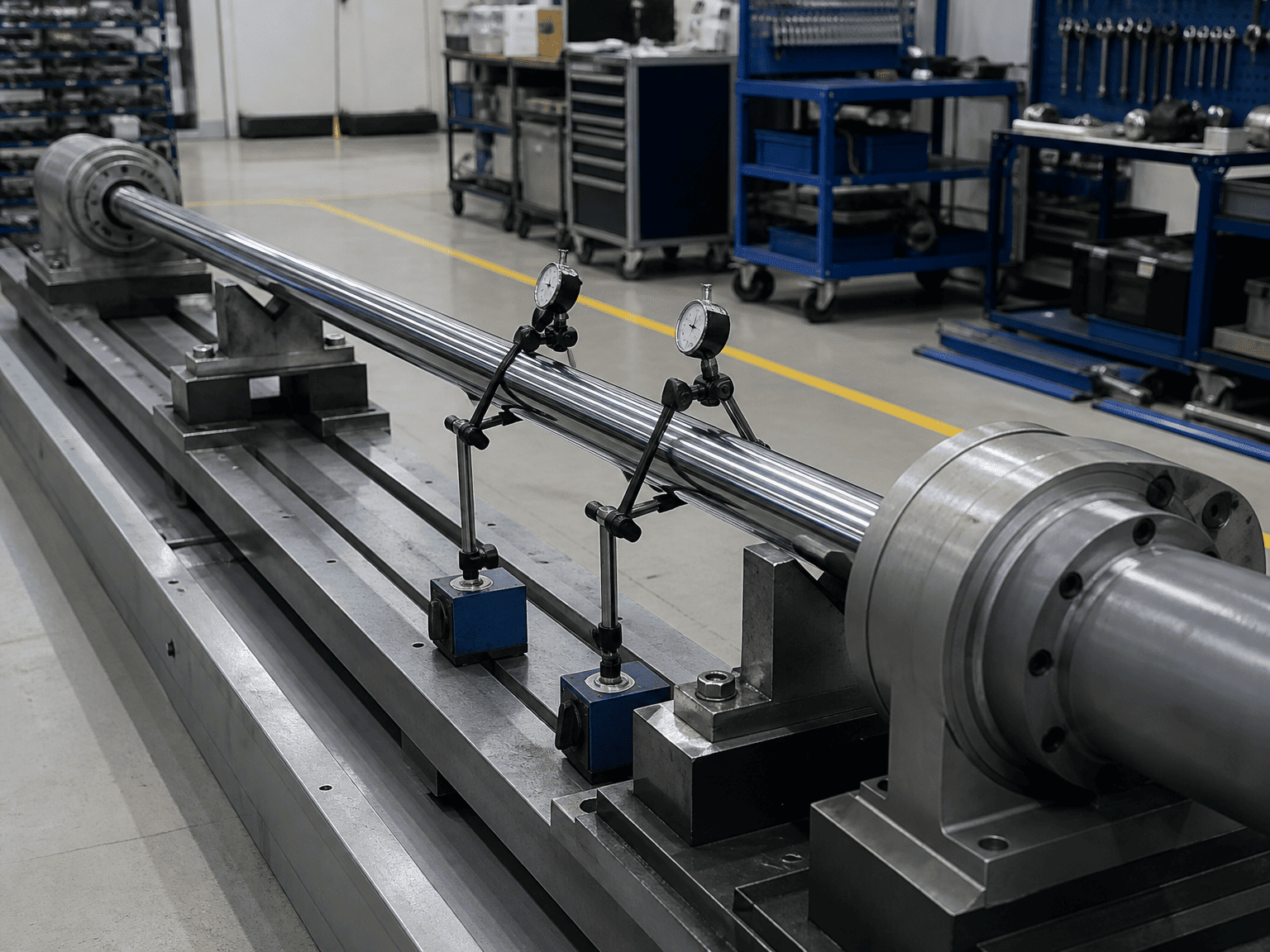

2. تجاهل الترهل الأفقي تحت الوزن الميت:في الأسطوانات الأفقية الطويلة (> شوط 2 متر)، يتدلى قضيب الكروم الثقيل قليلاً تحت الجاذبية، مما يخلق تحميلًا لا مركزيًا مدمجًا يعمل على تسريع عملية الالتواء.
3. على افتراض أن حوامل الدبوس تظل خالية من الاحتكاك:بمرور الوقت، تتماسك المسامير المحورية الصدئة أو غير المدهونة، مما يحول الحامل المحوري إلى مفصل مغلق جزئيًا ومجهد بعزم الدوران مما يؤدي إلى لحظات الانحناء.
4. إهمال دوائر التجديد:تعمل دوائر التفاضل/التجديد على إخضاع جانبي الغطاء والقضيب لضغط المضخة الكامل، مما يحافظ على قوة دفع العمود بالكامل مع تقليل الهامش الهيكلي.

سابعا. ما يجب إرساله عند تغيير حجم الأسطوانات طويلة الشوط باستخدام HCIC

للحصول على التحقق الكامل من الإبزيم ومراجعة عمود FEA من مهندسي HCIC، قم بتوفير:

1. تجويف أسطوانة التشغيل، والسكتة الدماغية، والحد الأقصى لضغط التنفيس الهيدروليكي
2. هندسة تركيب الماكينة ورسم الدعامة المحورية (لتأكيد عامل K)
3. اتجاه التركيب (أفقي، عمودي، دفع لأعلى/لأسفل، أو قوس زاوي)
4. قيود التوجيه الخارجية (الحمل الحر غير الموجه مقابل القضبان المنزلقة الخطية الدقيقة)
5. دورة العمل، وسرعات دورة التشغيل، والظروف البيئية
