هناك أشياء قليلة تحبط طاقم صيانة المعدات الثقيلة أكثر من أسطوانة ذراع الرافعة أو التفريغ التي تبدأ فجأة في الثرثرة، وتتحرك بتأخر إسفنجي غير منتظم، وتصدر صوتًا عاليًا مثل حفنة من الرخام تتدحرج عبر الأنابيب الفولاذية.
عندما يقوم الميكانيكيون بتمزيق الأسطوانة، يتوقعون العثور على زيت متسخ أو ختم ممزق. وبدلاً من ذلك، وجدوا الوجه الفولاذي الصلب لتاج المكبس والشفاه الداخلية لمنافذ النفط مليئة بحفر خشنة متجمدة تبدو وكأنها قد تم تفجيرها برصاصة مصغرة.
هذا ليس تآكل الجسيمات الكاشطة. إنها عبارة عن تجويف وتهوية للأسطوانة الهيدروليكية - وهما ظاهرتان مرتبطتان ارتباطًا وثيقًا ولكنهما متميزتان بشكل أساسي، حيث تعملان على تدمير الأسطح المعدنية الدقيقة، وطهي الأختام المطاطية، وتعريض سلامة الماكينة للخطر.
في تقارير الخدمة الميدانية، يقوم الفنيون في كثير من الأحيان بدمج التجويف والتهوية معًا تحت عنوان عام "الهواء في الخطوط". يعد فهم كيفية حدوث كل منها أمرًا ضروريًا لإصلاح السبب الجذري الحقيقي:
يحدث التجويف عندما يكون الطلب على النفط على جانب واحد مناسطوانة هيدروليكيةيفوق المكبس المعدل الذي يمكن أن يدخل به الزيت فعليًا.
التهوية هي تلوث الزيت الهيدروليكي بالهواء الجوي الحر الذي يتم سحبه إلى الدائرة من البيئة الخارجية.
| فحص تشخيصي | التجويف | تهوية |
|---|---|---|
| التوقيع المسموع | ضجيج حاد أو خشخشة أو طحن (مثل خشخشة الحصى أو الرخام داخل أسطوانة الأسطوانة أو كتلة الصمام). | صوت أنين أو أنين عالي النبرة يرتفع صوته مع ارتفاع درجة حرارة الزيت. |
| جودة الحركة | التردد أثناء تغيير الاتجاه الأولي يليه ترنح مفاجئ تحت الحمل. | امتداد أسطوانة إسفنجية أو نابضة أو نطاطة مستمرة؛ الانجراف تحت الحمل الثابت. |

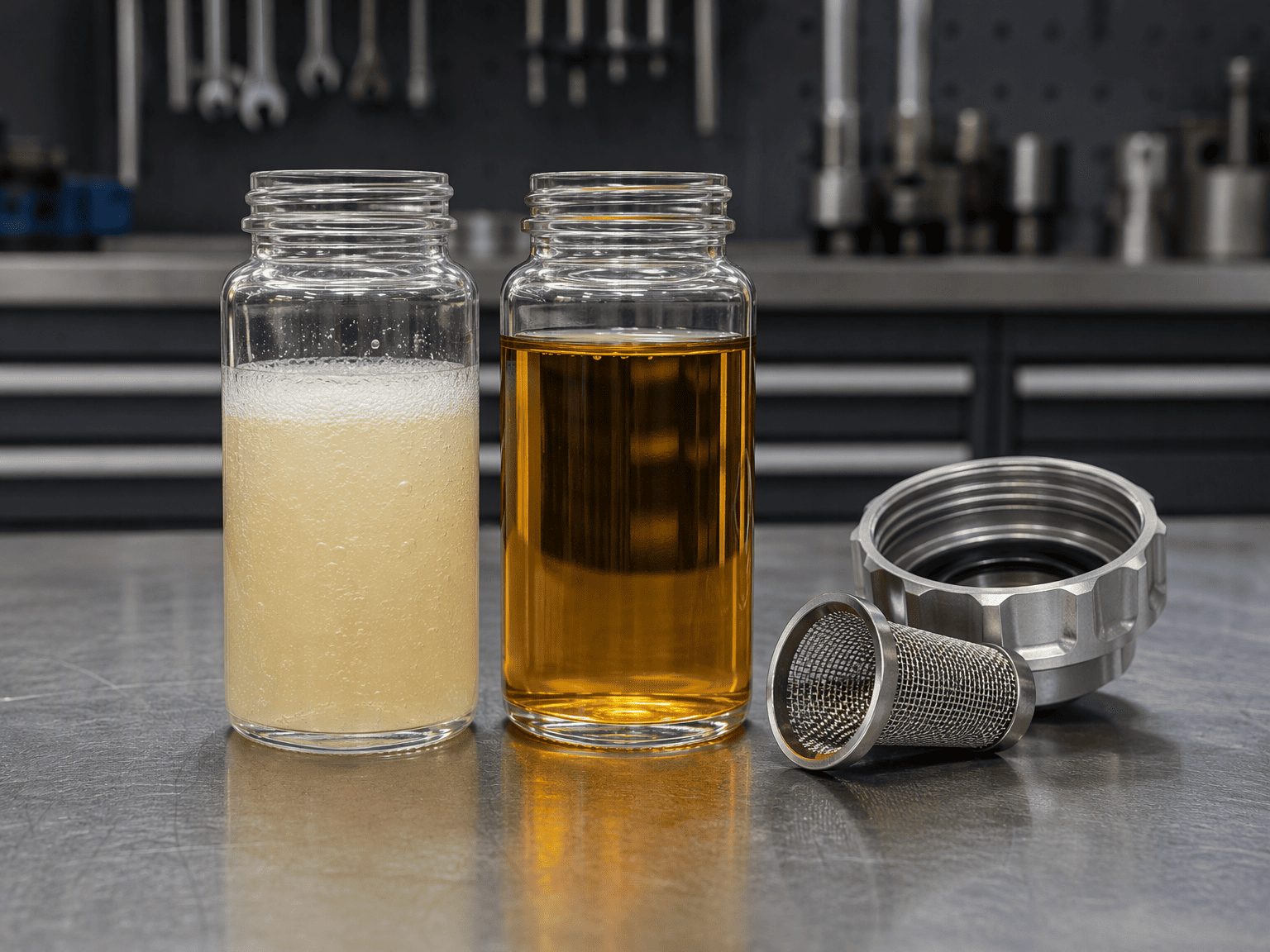

| مظهر السوائل | تبدو عينة الزيت واضحة في الخزان، لكن المكونات تظهر عليها حفر موضعية. | تبدو عينة الزيت الموجودة داخل زجاج الرؤية حليبية أو رغوية أو غائمة مع وجود زبد مرئي. |
| درجة حرارة التشغيل | نقاط ساخنة موضعية شديدة على كتل الصمامات أو أكواع منافذ الأسطوانة. | ارتفاع درجة حرارة خزان الخزان بأكمله بشكل سريع بسبب ضغط الهواء المستمر. |
عندما تعاني أنظمة طاقة الموائع من التجويف والتهوية المزمنين، يتركز الضرر المادي في مناطق محددة عالية السرعة:

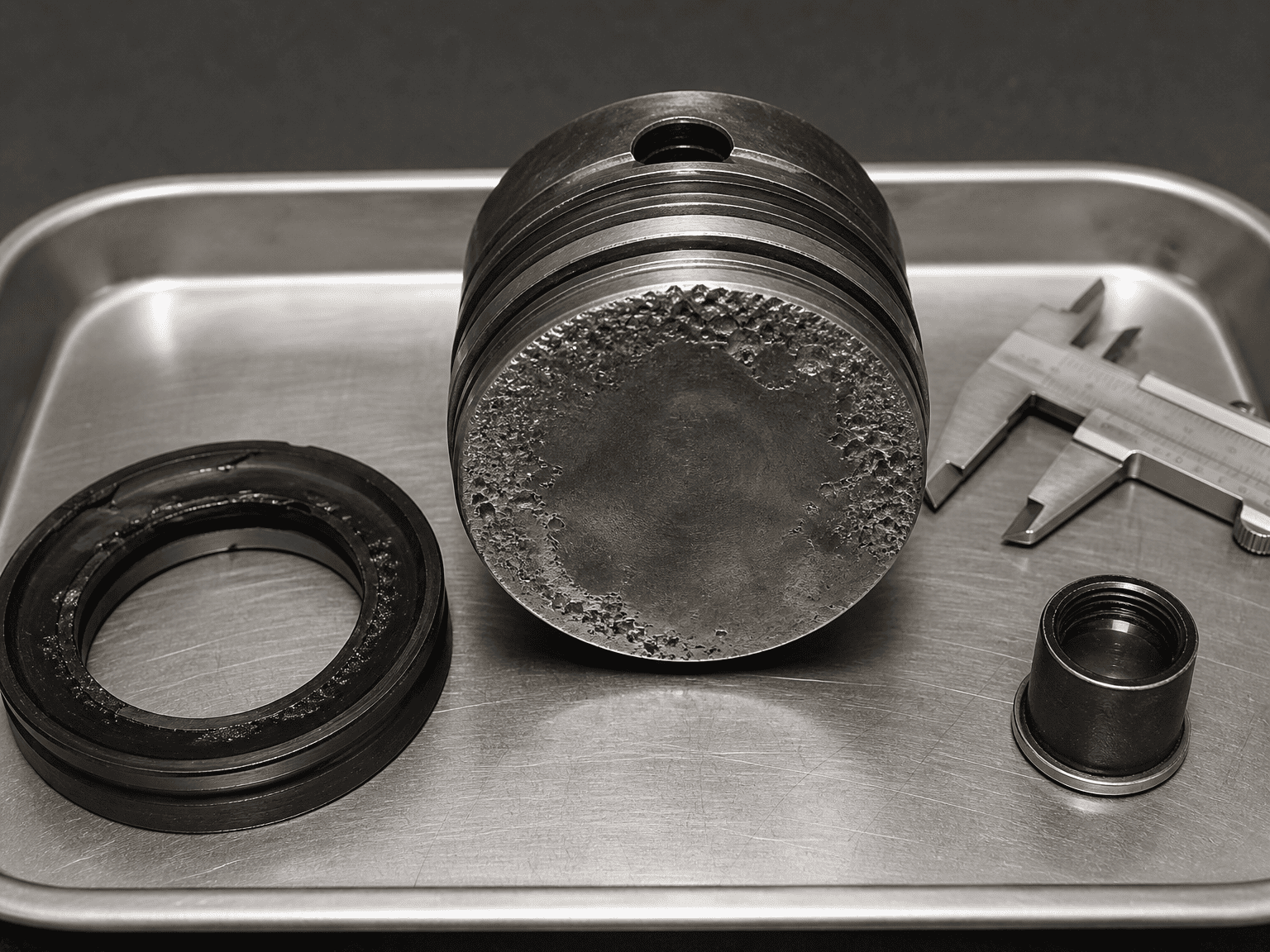

4.1 وجوه تاج المكبس:يُظهر الوجه الدائري المسطح للمكبس مجموعات من الحفر الدقيقة العميقة والمتجمدة حيث تصطدم فراغات البخار المنهارة بشكل متكرر بالمعدن الأساسي.
4.2 الفتحات الداخلية لميناء النفط:تعاني التحولات الحادة في الزاوية اليمنى حيث يدخل الزيت الهيدروليكي إلى برميل الأسطوانة من تآكل حاد في الحواف واستدارة.
4.3 أختام قضيب المكبس وحلقات التآكل:تخضع فقاعات الهواء المحبوسة لضغط ثابت الحرارة، مما يخلق طفرات حرارية موضعية تحرق وتصقل وتحول الشفاه المرنة المصنوعة من مادة البولي يوريثين إلى رقائق هشة تشبه الفحم.
4.4 جدران شحذ برميل الأسطوانة:بالقرب من أقصى حدود الشوط، تقوم الطائرات الصغيرة بتجريد طبقة زيت التشحيم الواقية، مما يسمح بجرجرة مباشرة من المعدن إلى المعدن بين أشرطة توجيه المكبس وتجويف الأنبوب المصقول.
عندما ينزل ذراع الحفار الثقيل أو جسم المقطورة القلابة أو سارية الرافعة الشوكية بسرعة تحت وزنه، فإن الجاذبية تسحب قضيب الأسطوانة إلى الأسفل بشكل أسرع من قدرة المضخة الهيدروليكية على إمداد الزيت إلى جانب الغطاء. تتحول الأسطوانة إلى حقنة عملاقة، مما يخلق فراغًا داخليًا مكثفًا يؤدي إلى غليان تيار الزيت الوارد.
يواجه الزيت الهيدروليكي البارد السميك وعالي اللزوجة صعوبة في التدفق عبر مصافي الشفط الضيقة وخراطيم الإمداد الطويلة. عندما يقوم المشغل بتسريع المحرك إلى دواسة الوقود الكاملة مباشرة بعد بدء التشغيل، تتوقف المضخة عن العمل، مما يؤدي إلى سحب فراغ ثقيل وإرسال تيار من سائل التكهف مباشرة إلى المحركات.
ومع تمدد الأسطوانات طويلة الشوط، ينخفض مستوى السائل داخل الخزان الهيدروليكي بشكل ملحوظ. إذا كان غطاء تنفيس الخزان مغطى بالطين أو الغبار أو الجليد، فلن يتمكن الهواء الجوي من الدخول لمعادلة الحجم. ينشأ فراغ جزئي داخل الخزان، مما يؤدي إلى اختناق خط شفط المضخة.
إذا غطس الزيت العائد في الخزان فوق مستوى السائل مثل الشلال، فإنه يدفع الهواء إلى داخل الزيت. بدون وجود حواجز كافية للخزان للسماح لفقاعات الهواء بالارتفاع إلى السطح والتهوية، تقوم المضخة على الفور بامتصاص هذا الخليط الرغوي مرة أخرى إلى الأسطوانات.
يتطلب إصلاح تجويف الأسطوانة معالجة ديناميكيات الدائرة التي تسمح بتكوين الضغط السلبي:
قبل استبدال الأسطوانة المزعجة أو التالفة:
يوضح هذا الدليل مؤشرات التشخيص الميكانيكية القياسية وأفضل ممارسات الدائرة الهيدروليكية. تتطلب الآلات المعقدة متعددة المحاور، ودوائر الإزاحة المتغيرة المستشعرة للحمل، والمحركات الهيدروستاتيكية ذات الحلقة المغلقة، تسجيل الضغط العابر الخاص بالدائرة وتحليل السوائل لعزل الأسباب الجذرية.*

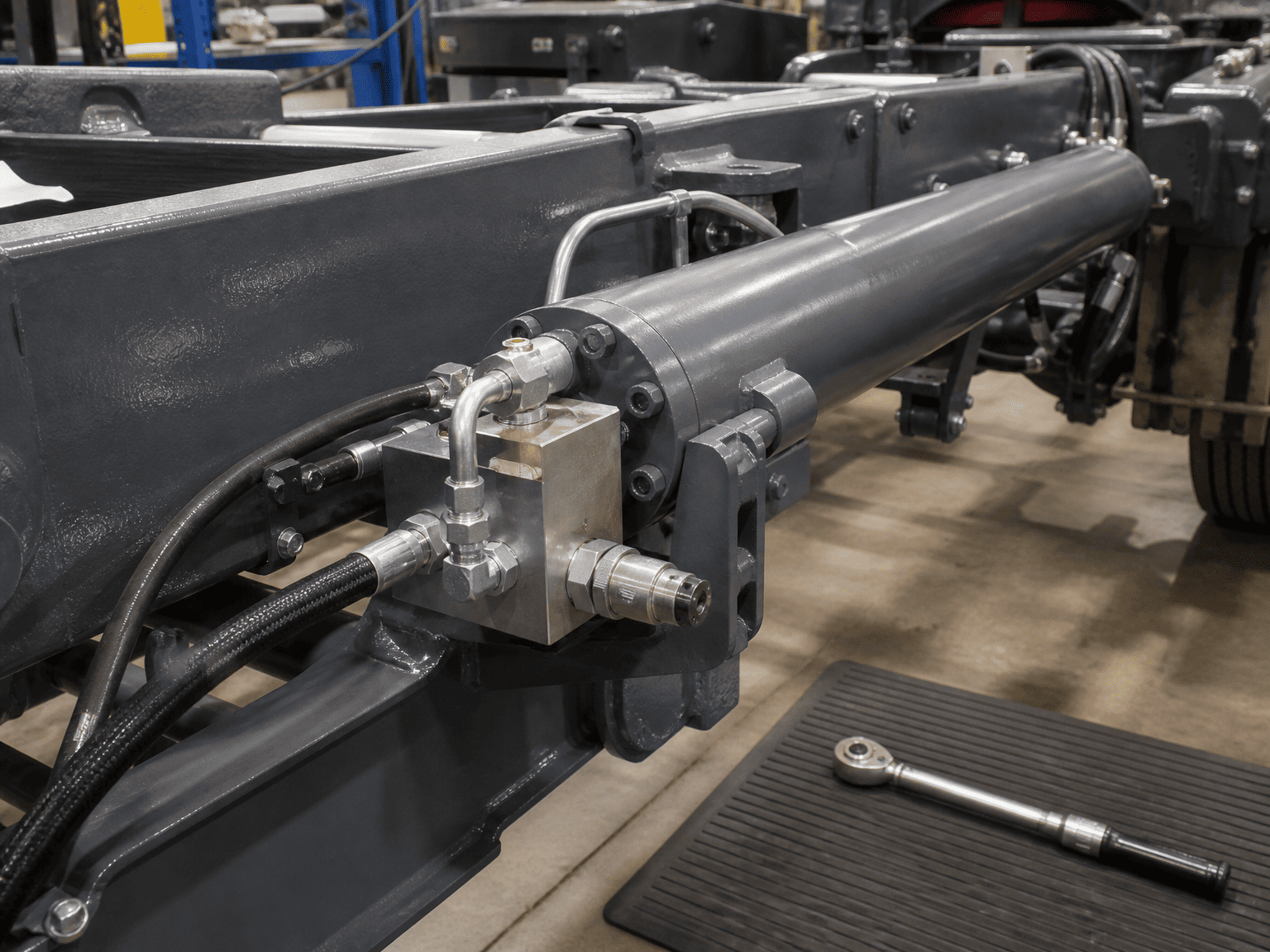

تقوم شركة HCIC بتصميم وبناء أسطوانات هيدروليكية مخصصة للخدمة الشاقة مع هندسة منفذ مُحسّنة، ومعارض داخلية عالية التدفق، وصمامات موازنة متكاملة لتحمل دورات العمل القاسية.
