في بيئات التشغيل القاسية، نادرًا ما يكون تآكل قضيب المكبس مجرد عيب تجميلي. إن وخز الصدأ المجهري الموجود على قضيب أسطوانة مكشوف يعمل مثل شفرة حلاقة مسننة.
في كل مرةاسطوانة هيدروليكيةrتتراجع، تلك الحفرة الخشنة من أكسيد الحديد تنقسم مباشرة عبر ممسحة قضيب البولي يوريثين وختم الضغط الأساسي على شكل حرف U. في عشرات الدورات:
بالنسبة للآلات المعرضة للهواء البحري الساحلي، أو المحاليل الملحية لإزالة الجليد على الطرق السريعة (كلوريد الكالسيوم والمغنيسيوم)، أو المواد الكيميائية الزراعية الحمضية، فإن قضبان الكروم الصلبة القياسية في الكتالوج غالبًا ما تتقرح وتحفر خلال موسم واحد. يعد اختيار تعدين السطح المناسب هو خط الدفاع الأكثر فعالية من حيث التكلفة.
[ 1. الكروم الصلب القياسي ] ===> غلاف مطلي بالكهرباء متشقق جدًا (يعتمد على حاجز سطحي نقي)
[ 2. نيترة سائل QPQ ] ===> طبقة انتشار كيميائية حرارية في الفولاذ (بدون طلاء للتقشر)
[3. طبقة مزدوجة من النيكل والكروم] ===> حاجز نيكل كثيف غير مسامي + طبقة خارجية من الكروم الصلب المضحي
يظل الكروم الصلب القياسي هو المعيار العالمي للآلات الصناعية الداخلية والخفيفة.
- العملية: يتم طلاء طبقة من الكروم المعدني (عادة بسمك 20 إلى 30 ميكرون) بالكهرباء على الفولاذ الكربوني المقوى بالحث وصقلها حتى تصبح مرآة (Ra 0.1 إلى 0.2 ميكرون).
- الواقع المجهري: يحتوي كل الكروم المترسب كهربائيًا بشكل طبيعي على آلاف كسور الإجهاد المجهرية ("الشقوق الصغيرة"). في البيئات الزيتية الجافة أو النظيفة، تحافظ هذه الشقوق الصغيرة على طبقة زيت التشحيم بشكل مفيد. ومع ذلك، في البيئات الكيميائية العدوانية، تتسرب الإلكتروليتات المسببة للتآكل مباشرة من خلال الشقوق الصغيرة إلى الفولاذ الأساسي الخام الموجود تحتها. يزدهر الصدأ تحت الكروم، مما يؤدي إلى رفع الطلاء في شكل رقائق حادة.
QPQ ليس طلاء سطحي يوضع فوق الفولاذ؛ إنها عملية انتشار كيميائية حرارية تعمل بشكل أساسي على تحويل البنية الجزيئية الخارجية للفولاذ نفسه.

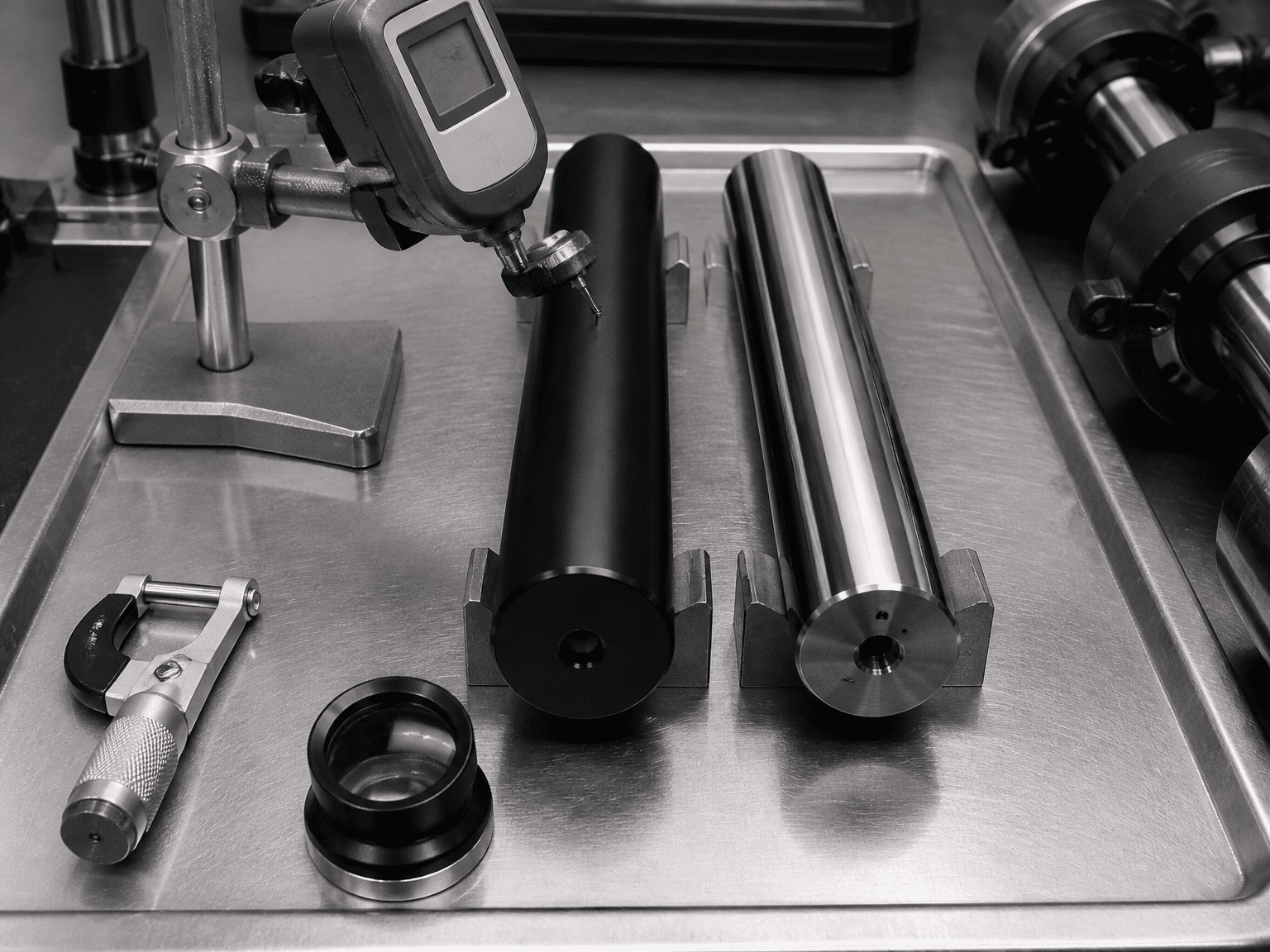

- العملية: يخضع قضيب الفولاذ الخام لعملية نيتروكربنة الحديد السائل في حمام ملح مصهور متخصص، يتبعه تلميع ميكانيكي وأكسدة ثانوية. تنتشر ذرات النيتروجين والكربون عميقًا في الشبكة الفولاذية، مكونة "طبقة مركبة" من نيتريد الحديد شديدة الصلابة (عادةً بعمق 15 إلى 25 ميكرون) مدعومة بمنطقة انتشار نيتروجين أعمق.
- الميزة الرئيسية: نظرًا لعدم وجود غلاف منفصل مطلي بالكهرباء، لا يمكن لـ QPQ أن يتقرح أو يتقشر أو يتقشر. علاوة على ذلك، تعمل الطبقة النهائية من أكسيد الحديد الأسود الكثيف على إغلاق المسام الصغيرة السطحية، مما يوفر مقاومة استثنائية لملح الطريق وتقطيع الحصى.
عندما تعمل المعدات مباشرة في مناطق رذاذ المياه المالحة أو منصات الحفر البحرية، توفر الطبقة المزدوجة من النيكل والكروم أقصى قدر من الحماية الغلفانية.
- العملية: يتم طلاء طبقة فرعية سميكة من النيكل المرن والخالي من المسام (30 إلى 50 ميكرون) بالكهرباء أولاً على الفولاذ، تليها طبقة نهائية قياسية من الكروم الصلب (20 إلى 30 ميكرون).
- الميزة الرئيسية: توفر الطبقة الأساسية من النيكل النقي حاجزًا كيميائيًا غير منفذ ومقاوم للتآكل ويغلق الركيزة الفولاذية تمامًا. يوفر المعطف الخفيف الخارجي من الكروم صلابة عالية للسطح ومقاومة للخدش. حتى لو اخترقت المياه المالحة الشديدة شقوق الكروم الدقيقة، فإنها تتوقف عند حاجز النيكل دون ملامسة الفولاذ الأساسي.
| معلمة الأداء | الكروم الصلب | نيترة سائلة QPQ | طبقة مزدوجة من النيكل والكروم |
|---|---|---|---|
| ASTM B117 تصنيف رش الملح | 100 إلى 200 ساعة | 400 إلى 800+ ساعة | 1,000 إلى 1,500+ ساعة |
| صلابة السطح | 850 إلى 1000 فولت | 900 إلى 1,150 جهد عالي | 850 إلى 1000 فولت عالي (طبقة الكروم) |
| الحصى / التقطيع التصادمي | معتدل (عرضة للتقطيع الصغير) | ممتاز (لا يتساقط أو تقشير) | جيد (النيكل يمتص الصدمات الناتجة عن الصدمات) |
| اللون السطحي والجماليات | مرآة فضية لامعة | ساتان جونميتال / أسود غير لامع | مرآة فضية لامعة |
| إزالة الجليد المقاومة الكيميائية | ضعيف (حفر بسرعة في MgCl₂/CaCl₂) | ممتاز (يقاوم المحلول الملحي الكيميائي) | المتميز (حاجز غير منفذ) |
| عامل التكلفة النسبية | خط الأساس (1.0 ×) | معتدل (1.2 إلى 1.4 ×) | قسط (1.8 إلى 2.5 ×) |
+-----------------------------+------------------------------------+--------------------------------+
| كروم قياسي | نيترة سائلة QPQ | ثنائي النيكل والكروم |
+-----------------------------+------------------------------------+--------------------------------+
| • أتمتة المصانع الداخلية | • كاسحات الثلوج ونثر الملح على الطرق السريعة| • الرافعات والرافعات البحرية |
| • مكابس القرطاسية | • خزانات الزراعة والأسمدة | • رافعات سفن الحاويات الساحلية|
| • الأدوات الآلية المغلقة | • رفض اللوادر الجانبية والخلفية | • أرصفة بحرية بمنطقة سبلاش |
| • تنظيف المستودعات الشوكية | • ناقلات الغابات والمجموعات | • المحركات الهيدروليكية تحت سطح البحر |
+-----------------------------+------------------------------------+--------------------------------+

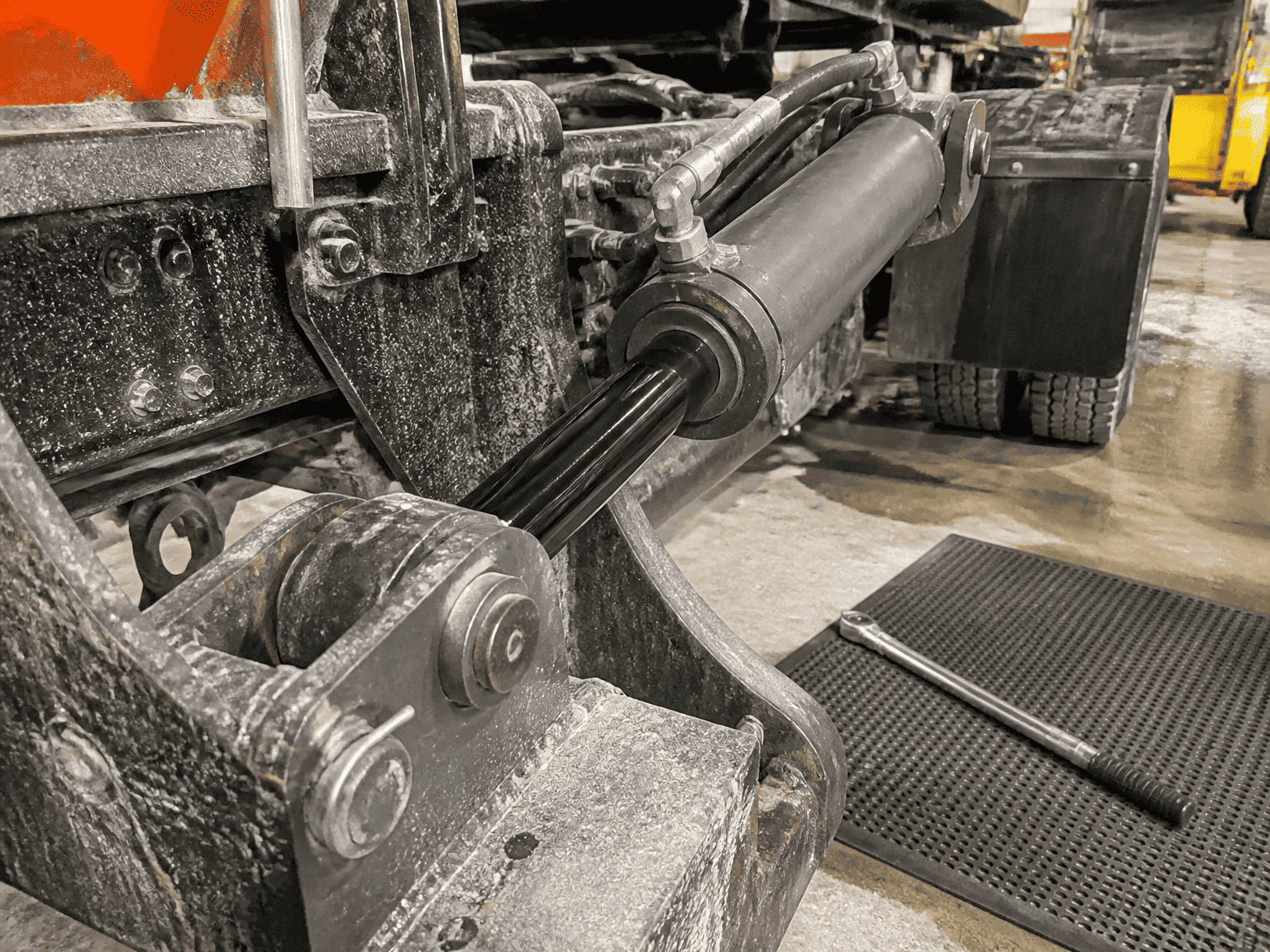

تسير مركبات الخدمة الشتوية البلدية مباشرة عبر السحب المضغوطة من كلوريد الكالسيوم السائل والملح الصخري الرطب. رذاذ الملح ينفجر على طولاسطوانة هيدروليكيةقضيب جنبًا إلى جنب مع حصى الطريق عالي السرعة. تمنع طبقة الانتشار الموحدة المقاومة للرقاقة في QPQ النقر الموضعي، بينما يقلل لونها الأسود الأنيق من وهج الشمس لحركة المرور القادمة.
تعتبر الأسمدة النيتروجينية السائلة وملاط البوتاس عدوانية للغاية ضد الكروم المطلي بالكهرباء القياسي. يوفر QPQ السلبية الكيميائية اللازمة للبقاء على قيد الحياة عند التعرض للمواد الكيميائية الموسمية دون الاستيلاء على أختام الغدة.
في مناطق البقع البحرية حيث تتعرض المعدات بشكل دائم لضباب المحيط ورذاذ المد والجزر، فإن طبقة النيكل والكروم المزدوجة هي المعيار العالمي المعترف به. يتم تعويض الاستثمار الأولي المرتفع عن طريق منع التسربات الهيدروليكية البحرية وتوقف السفن عن العمل باهظ الثمن.

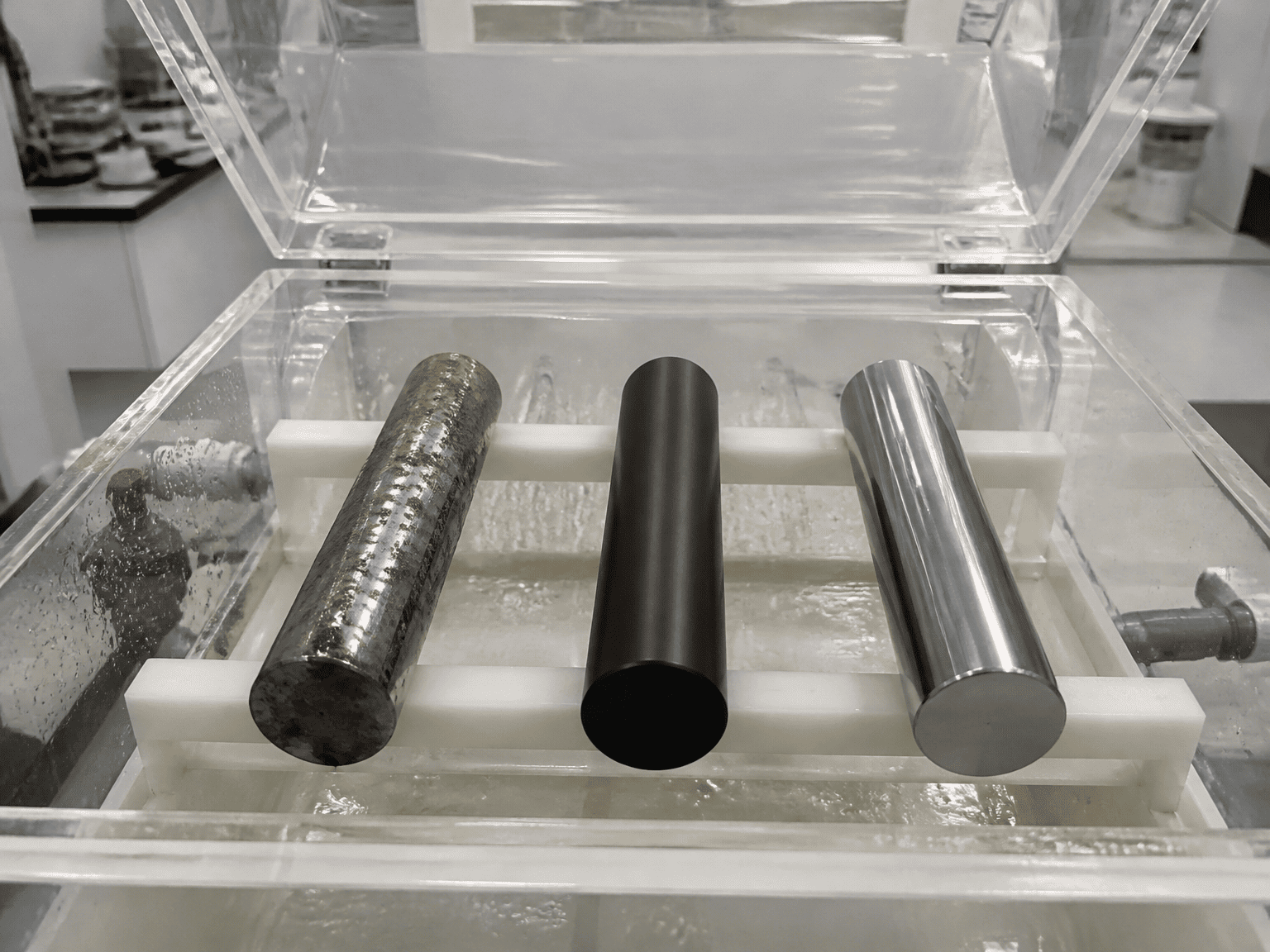

تعتمد تقييمات أداء التآكل المشار إليها في هذا الدليل على الاختبارات المعملية لرش الملح المحايد ASTM B117. قد يختلف عمر الخدمة الميدانية اعتمادًا على التركيزات الكيميائية المحلية، ودورات التآكل الميكانيكية، والتعرض للأشعة فوق البنفسجية، وبروتوكولات غسيل الأسطول.
تقوم شركة HCIC بتصنيع أسطوانات هيدروليكية مخصصة دقيقة ومصممة بالكروم الصلب المقوى بالحث، والنيترة السائلة QPQ، وقضبان النيكل والكروم البحرية لمصنعي المعدات في جميع أنحاء العالم.
