عندما يتم تحميل طفرة أو دلواسطوانة هيدروليكيةعندما يسقط دون تدخل المشغل، ينبع العطل من واحدة من أربع آليات هيدروليكية مميزة:
| آلية الفشل | السبب الجذري المادي | أعراض مسموعة / مرئية |
|---|---|---|
| تجاوز ختم المكبس (التسرب الداخلي) | كوب على شكل حرف U مقذوف أو حلقات تآكل مسجلة تتسرب من الزيت من طرف الغطاء إلى طرف القضيب | نقطة ساخنة للبرميل اسطوانة. يتوقف الانجراف عندما يتم دعم القضيب ميكانيكيًا |
| موازنة صمام مقعد البكاء | التلوث تحت المقعد القفاز، أو مقدمة الخرطوشة المحززة، أو الزنبرك المتعب | النفط يبكي عبر منفذ الصمام؛ انجراف ثابت بغض النظر عن حالة الختم |
| تسرب صمام الاتجاه | التآكل المفرط لخلوص التخزين المؤقت في الأنظمة ذات المركز المفتوح | يحدث فقط في حالة عدم تركيب صمام قفل في دائرة ذراع الرافعة |
| انكماش الزيت الحراري | يؤدي تبريد الزيت الساخن (65 درجة مئوية) إلى البيئة المحيطة (15 درجة مئوية) إلى تقليص حجم السائل بنسبة 3% إلى 4% | انخفاض مبدئي بمقدار 10-20 ملم خلال الساعة الأولى، ثم يستقر تمامًا مع فقدان الضغط صفر |

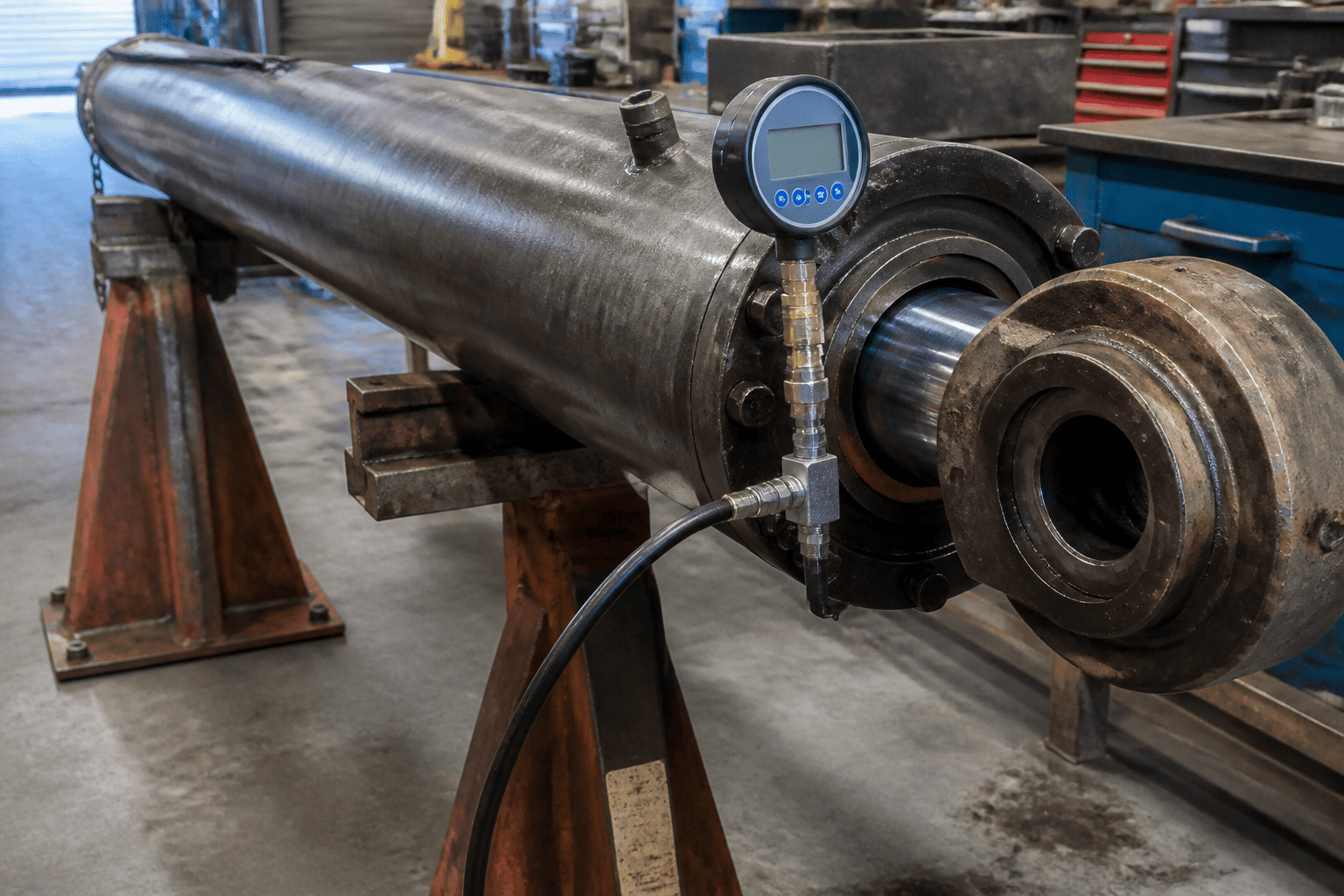

لا تقم أبدًا بإزالة أاسطوانة ذراع الرافعة الثقيلةمن الجهاز قبل إكمال اختبار العزل النهائي هذا:
1. ارفع ذراع الرافعة إلى 45 درجة مع الحمل المقدر: قم برفع الزيت الهيدروليكي إلى درجة حرارة التشغيل العادية (حوالي 50 درجة مئوية إلى 55 درجة مئوية).
2. قفل ذراع الرافعة ودعمه ميكانيكيًا: قم بتركيب دعامة ذراع الرافعة أو حمالة الرافعة المعتمدة هندسيًا لضمان السلامة المطلقة.
3. عزل خط إرجاع نهاية القضيب: افصل الخرطوم الهيدروليكي المتصل بنهاية القضيب (الجانب الحلقي) للأسطوانة وقم بتغطية الخرطوم. اترك منفذ قضيب الأسطوانة مفتوحًا فوق حاوية قياس نظيفة.
4. قم بإزالة الدعم الميكانيكي: اسمح بتحميل الجاذبية الكاملة بالتعليق على عمود زيت نهاية غطاء الأسطوانة.
5. مراقبة تفريغ منفذ نهاية القضيب:

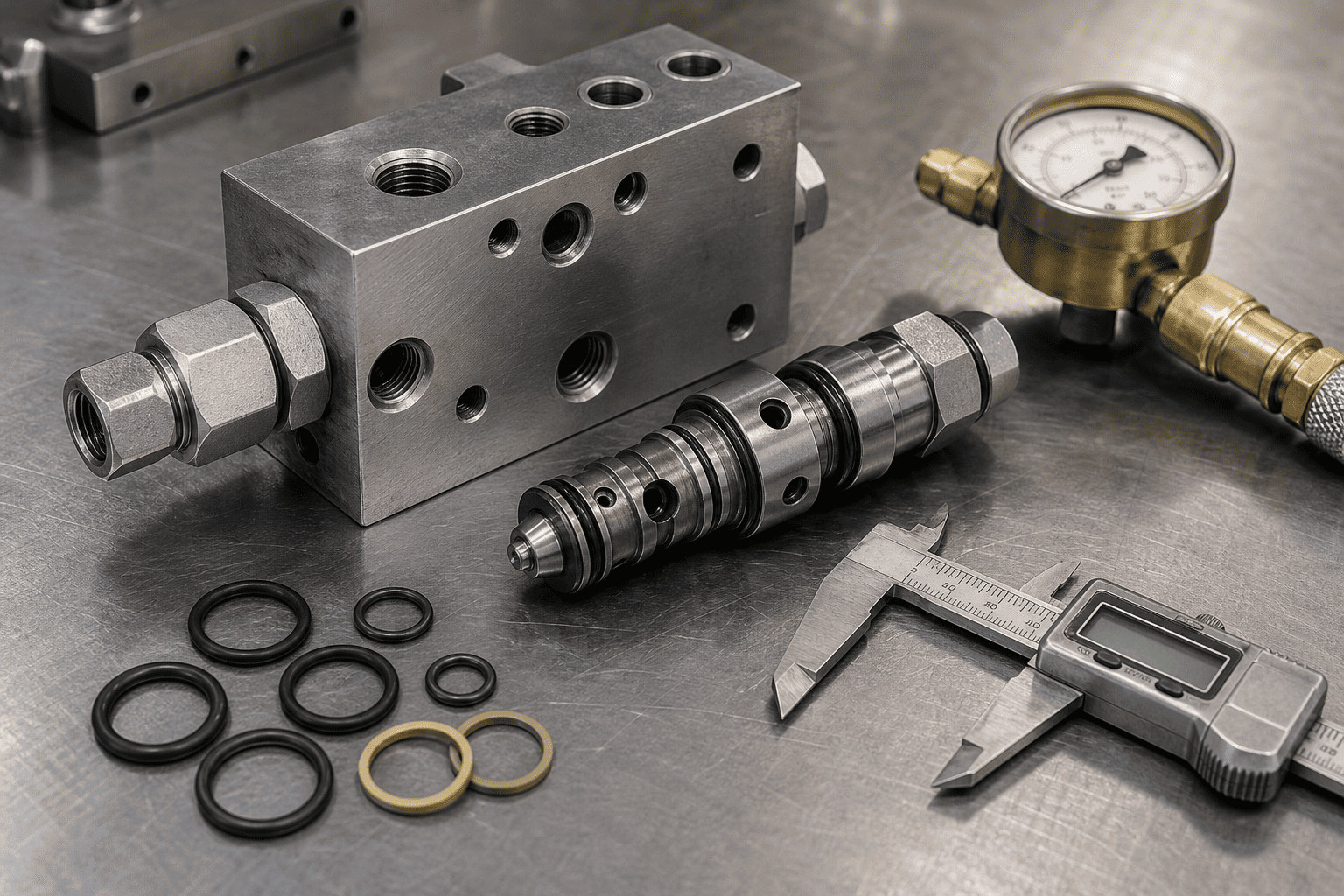

تؤدي صمامات الموازنة (الصمامات المركزية) وظيفتين حاسمتين: فهي تحبس الزيت لمنع انخفاض الحمل في حالة انفجار الخط، كما أنها تقيس تدفق العودة بحيث لا يمكن لأحمال الجاذبية الزائدة أن تتجاوز المضخة الهيدروليكية.
عندما يقوم المشغل بخفض ذراع الرافعة الثقيلة وتبدأ الماكينة في الاهتزاز والثرثرة بعنف، يتعرض صمام الموازنة إلى عدم استقرار ضغط الطيار (الصيد):
| خطوة | وصف العملية |
|---|---|
| 1 | يرسل المشغل أمرًا أقل ← يفتح الضغط التجريبي صمام الموازنة |
| 2 | يفتح الصمام ← يندفع الزيت للخارج من نهاية غطاء الأسطوانة ← يتسارع ذراع الرافعة إلى الأسفل |
| 3 | يسقط ذراع الرافعة بشكل أسرع من قدرة المضخة على إمداد الزيت ← ينخفض ضغط الطيار إلى الصفر |
| 4 | فقدان الضغط الطياري → ينغلق الصمام فجأة → موجة صدمة هيدروليكية، اهتزاز ذراع الرافعة |
الخطأ الهندسي الأساسي الذي يؤدي إلى البحث عن التوازن هو اختيار نسبة تجريبية مفرطة العدوانية من أجل طفرة هيكلية مرنة:
1. تنظيف تجاويف الموازنة قبل عزم الدوران:حتى شريحة فولاذية بقطر 20 ميكرون عالقة بين مقدمة القفاز ومقعد المتشعب ستتسبب في انحراف ذراع الرافعة بمقدار 50 مم في الساعة. قم دائمًا بتدفق عمليات الحفر المتشعبة وفقًا لمعايير النظافة ISO 16/14/11.
2. تحديد حلقات النسخ الاحتياطي Viton/HNBR للإمساك بالضغط العالي:تأكد من أن عبوات ختم المكبس تستخدم حلقات احتياطية من البلاستيك الحراري المضاد للبثق قادرة على تحمل أكثر من 4000 رطل لكل بوصة مربعة من الإمساك الثابت المستمر دون زحف دقيق.
3. التفريق بين الانكماش الحراري والتسريبات الحقيقية:عند اختبار الآلات المتوقفة حديثًا، انتظر ثلاثين دقيقة لتثبيت درجة حرارة الزيت قبل تسجيل معايير الانجراف.
4. تثبيت مشعبات موازنة ذات حواف مباشرة:تجنب الصمامات المثبتة على الخط عن بعد. يضمن ربط كتلة الصمام مباشرة بمنافذ شفة SAE ذات 4 مسامير على أسطوانة الأسطوانة ردود فعل قوية للطيار وعدم وجود خطر لتمزق الخرطوم الخارجي.
