عندما يشك الفنيون الميدانيون في وجود عطل في ختم المكبس الداخلي، فإن اختبار الورشة القياسي هو وضع الأسطوانة في الشوط الكامل، وضغط المنفذ، وفحص المنفذ المقابل بحثًا عن تسرب الزيت. في الأسطوانات المنتفخة، يؤدي هذا الاختبار باستمرار إلى نتائج سلبية كاذبة:
| موضع | مسافة | قياس التجويف | ملحوظة |
|---|---|---|---|
| كاب القاعدة | 0 ملم | 100.02 ملم | المواصفات الاسمية |
| منتصف السكتة الدماغية | 500 ملم | 100.48 ملم | +0.46 ملم منطقة الانتفاخ |
| غدة الرأس | 1000 ملم | 100.03 ملم | المواصفات الاسمية |
لأناسطوانة هيدروليكيةيتم تثبيت البرميل هيكليًا عند كلا الطرفين من خلال قاعدة فولاذية ثقيلة وتزوير غدة الرأس الملولبة، وتتركز الطوق الدائم الذي ينتج بشكل حصري تقريبًا في القسم الأوسط غير المدعوم من البرميل.
1. المسامير ذات التأثير الحركي بالقصور الذاتي:يؤدي ضرب دلو الحفار بالجرانيت بأقصى سرعة تأرجح إلى ارتفاع ضغط التباطؤ الفوري الذي يتجاوز حدود تشقق صمام التنفيس الرئيسي للنظام قبل أن يتمكن قفاز الصمام من الفتح فعليًا.
2. موجات صدمة تخفيف الضغط:في المكابس الهيدروليكية وأسطوانات الضغط ذات الحمولة العالية، يؤدي التبديل السريع للصمام إلى إطلاق العنان لموجات تخفيف ضغط السوائل الصوتية التي تدق معرف الأنبوب الداخلي.
3. تعدين الأنابيب دون المستوى المطلوب:استخدام أنابيب فولاذية كربونية تجارية مسحوبة على البارد بقوة إنتاجية منخفضة (أقل من 350 ميجا باسكال) بدلاً من سبائك الصلب عالية الشد (أكثر من 520 ميجا باسكال).
4. بدل شحذ الأنبوب المفرط: يؤدي الإفراط في شحذ أنبوب الأسطوانة البالي بالفعل لإزالة علامات الحز العميقة إلى تقليل سمك جدار الأنبوب المتبقي إلى ما دون الحد الأدنى من هوامش السلامة الهندسية.

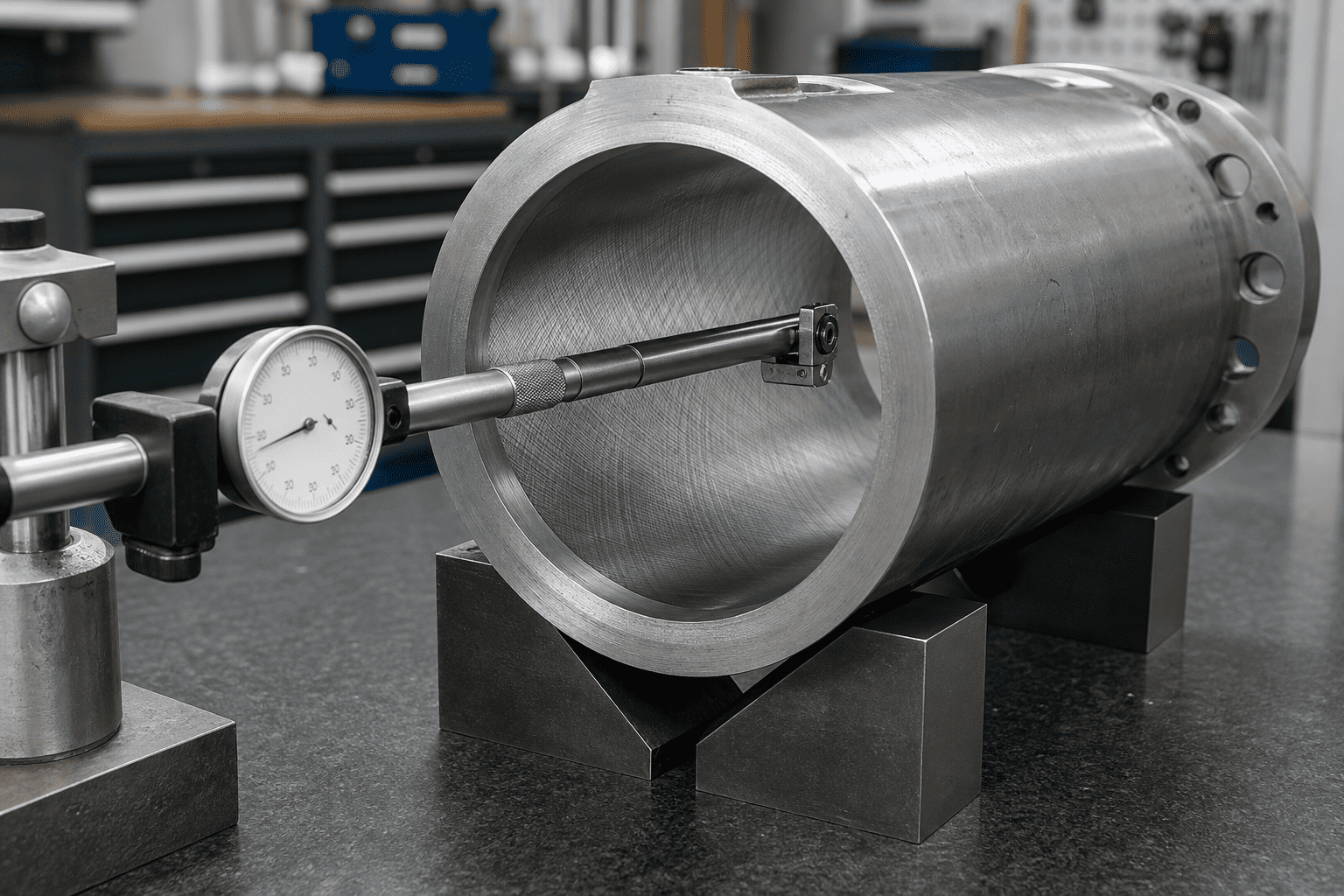

لتشخيص انتفاخ البراميل بشكل قاطع أثناء هدم المتاجر، يجب على الميكانيكيين رسم خريطة لهندسة التجويف الداخلي عبر فترات زمنية متعددة بدلاً من قياس أطراف الأنبوب التي يمكن الوصول إليها بسهولة فقط:
| موضع | مسافة | قياس التجويف | ملحوظة |
|---|---|---|---|
| كاب القاعدة | 0 ملم | 100.02 ملم | المواصفات الاسمية |
| منتصف السكتة الدماغية | 500 ملم | 100.48 ملم | +0.46 ملم منطقة الانتفاخ |
| غدة الرأس | 1000 ملم | 100.03 ملم | المواصفات الاسمية |

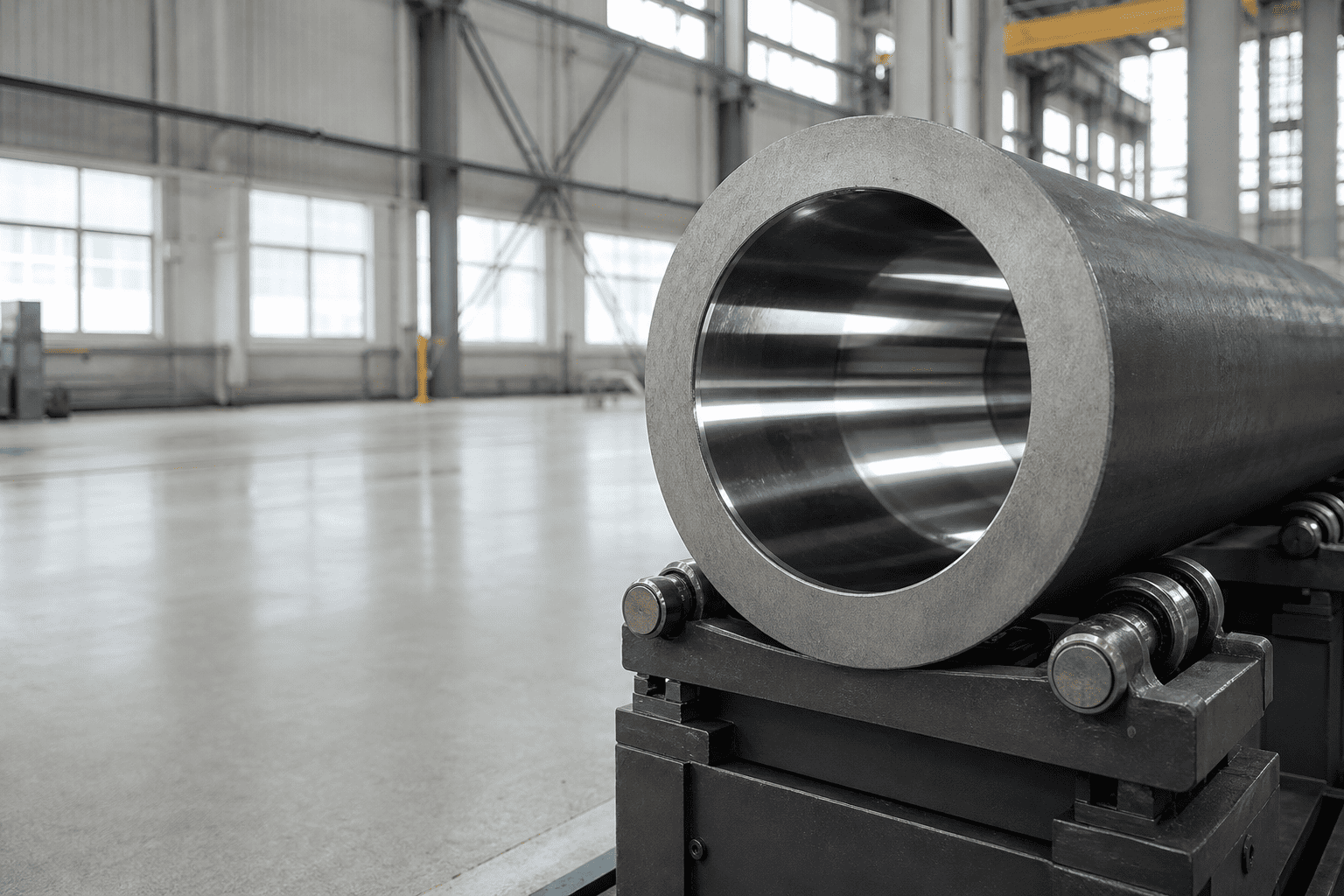

يتطلب منع تضخم البراميل في الدوائر الهيدروليكية عالية الصدمات الترقية من أنابيب DOM الكربونية القياسية إلى سبائك الفولاذ غير الملحومة عالية القوة:
| درجة الأنابيب | تصنيف المواد | الحد الأدنى من قوة العائد | مقاومة ذروة الصدمات |
|---|---|---|---|
| إيسي 1020/1026 | الكربون المسحوب على البارد القياسي | 290 - 340 ميجا باسكال | ضعيف (عرضة للتضخم تحت 4000 رطل لكل بوصة مربعة) |
| St52-3 / E355 | الفولاذ الإنشائي ذو السبائك الدقيقة | 450 - 520 ميجا باسكال | معتدل (المعيار الصناعي المحمول القياسي) |
| 27 سيمن / 30 كرمو | مروي وخفف من سبائك الصلب | 620 - 780 ميجا باسكال | متفوقة (تقاوم صدمات التعدين الديناميكية التي تزيد عن 8000 رطل لكل بوصة مربعة) |
| 4140 كروم مولي | سبائك الصلب عالية الصلابة | 850 - 950 ميجا باسكال | الخدمة القصوى (مرفقات الهدم ومكابس الحدادة) |

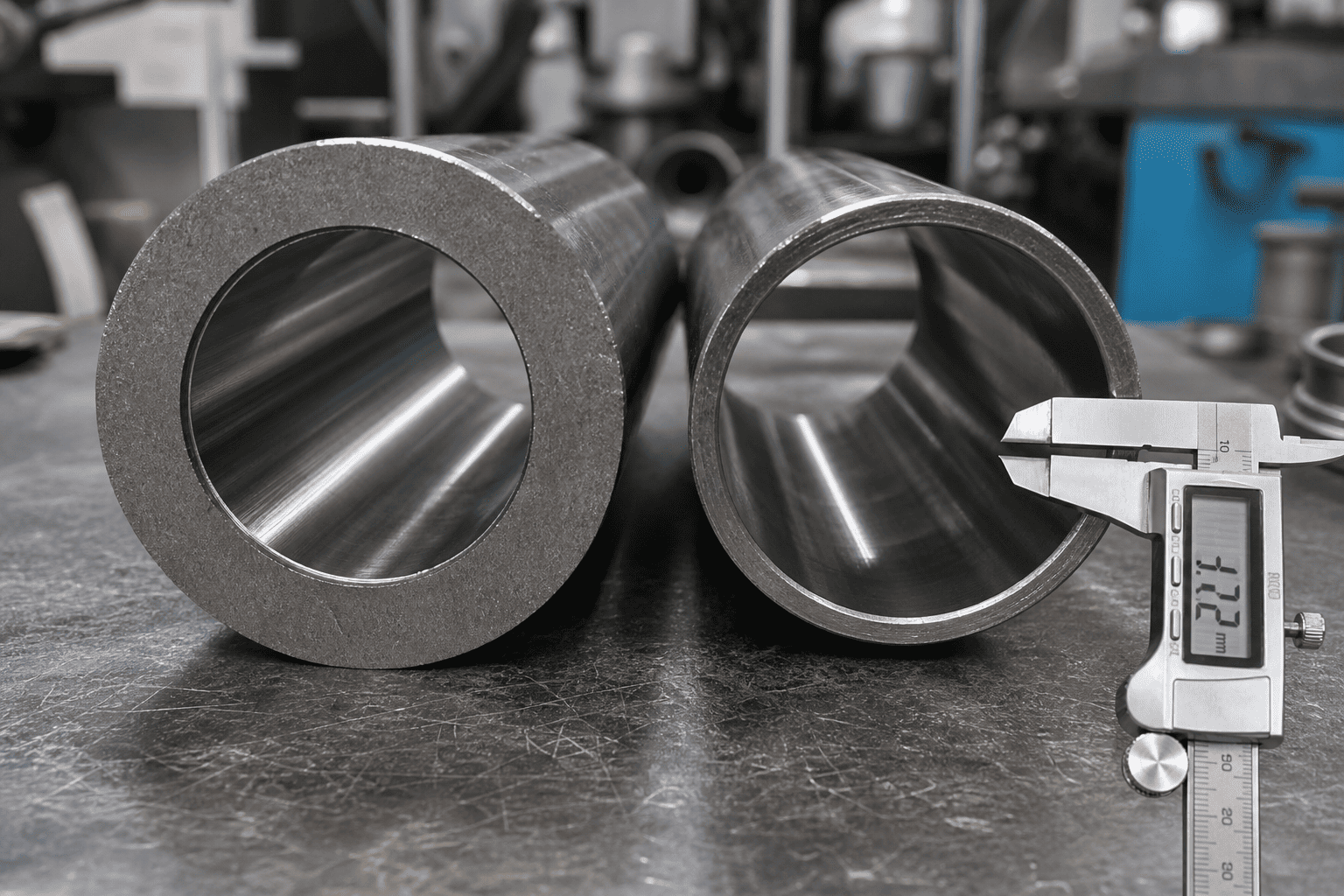

بالإضافة إلى اختيار السبائك عالية الإنتاجية، تتطلب المبادئ التوجيهية الهندسية للخدمة الشاقة تحديد نسب الجدران الثقيلة حيث يكون القطر الخارجي للأنبوب على الأقل 1.25 إلى 1.35 مرة من قطر التجويف الاسمي في المعدات المتنقلة عالية التأثير.
هل تتعامل مع فقدان قوة الاختراق غير المبررة في منتصف الشوط أو تورم البرميل في المعدات شديدة التحمل؟
التشاور مع فريق هندسة التصميم الهيدروليكي المتخصص في HCIC. نحن نوفر مجموعات أسطوانات من السبائك الثقيلة ذات الجدران الثقيلة والمصممة باستخدام أنابيب غير ملحومة معتمدة 27SiMn/4140، وتجويف مصقول ومصقول بدقة، وتحقق شامل من التصميم بمساعدة الكمبيوتر (CAD) للآلات المتنقلة والصناعية شديدة التحمل في جميع أنحاء العالم.
