في حين أن التحول إلى السوائل المقاومة للحريق يزيل الحرائق الكارثية في المتاجر والمناجم، فقد أثار موجة غير متوقعة من أعطال الأسطوانات الهيدروليكية المبكرة في الميدان. أفاد مشرفو صيانة الأسطول وشركات تصنيع الآلات الأصلية أن الأسطوانات القياسية - التي تعمل بشكل لا تشوبه شائبة على الزيوت المعدنية - تتعرض لانفجار كامل لختم القضيب، وتشغيل الأسطوانة اللاصقة، وتجاوز المكبس الداخلي في ما لا يقل عن 250 إلى 500 ساعة تشغيل بعد تغيير السوائل.
| تصنيف السوائل | القاعدة الكيميائية والتركيب | درجة حرارة التشغيل والسلامة |
|---|---|---|
| إسو هفا / هفب | مستحلبات ذات محتوى مائي عالي (5% إلى 40% زيت في الماء) | الحد الأقصى 55 درجة مئوية؛ مقاومة شديدة للحريق ولكن مداهنة سيئة عند ارتفاع رطل لكل بوصة مربعة |
| ISO HFC (الأكثر شيوعًا) | محلول مائي-جلايكول (35% إلى 45% ماء في البوليمر) | الحد الأقصى 60 درجة مئوية؛ غير قابلة للاشتعال. عرضة للهجوم المائي على اليوريثان |
| ISO HFDU (الأداء العالي) | استرات البوليول الاصطناعية (لا مائي / خالي من الماء) | حتى 120 درجة مئوية؛ قابلة للتحلل مع مداهنة ممتازة. هجمات NBR |
| ISO HFD-R (الطيران الشديد) | استرات الفوسفات (قاعدة الفوسفور الاصطناعية) | الحد الأقصى 150 درجة مئوية؛ هجوم كيميائي شديد على جميع الأختام الصناعية القياسية |
عندما يكون معيار المحمول أو الصناعياسطوانة هيدروليكيةعند فشل السوائل المقاومة للحريق، يكشف تشريح الجثث عن مسارين متميزين للتحلل الكيميائي:

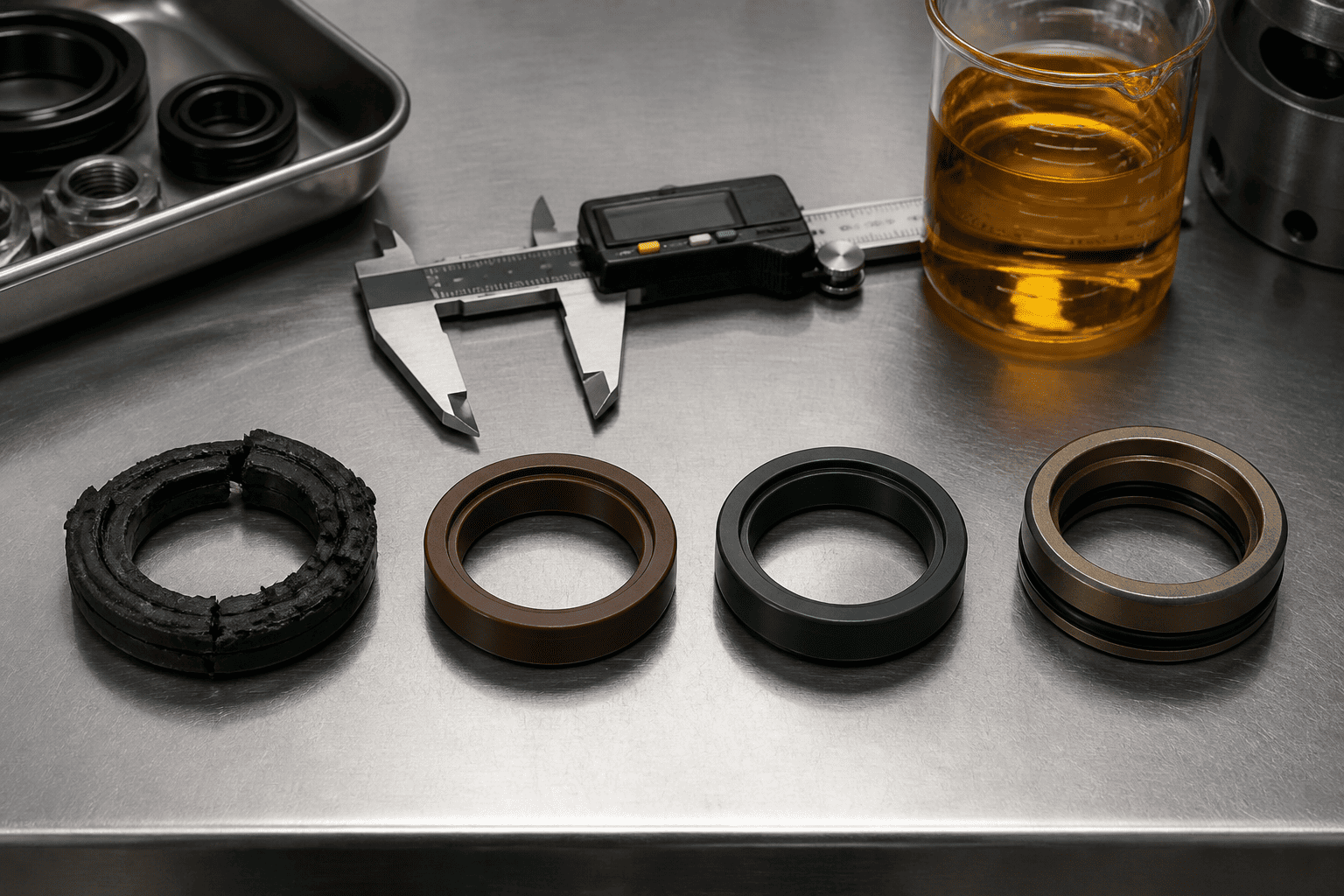

تعتمد الأسطوانات المتنقلة القياسية بشكل كبير على موانع التسرب على شكل حرف U من البولي يوريثين الحراري (TPU) نظرًا لمقاومتها الفائقة للتآكل ضد حصى الطريق. ومع ذلك، عند تعرضها لسوائل جليكول الماء فوق 50 درجة مئوية، تكسر جزيئات الماء سلاسل الإستر/الإيثر الجزيئية داخل بوليمر البولي يوريثين. وفي غضون أسابيع، تفقد مادة الختم الصلبة مرونتها الشدية، وتتحول إلى عجينة ناعمة متفتتة تخترق الغدة تحت الضغط.
عندما يتحول المشغلون إلى استرات البوليول الاصطناعية (HFDU) دون إعادة تعبئة أسطواناتهم، يخضع مكبس النتريل القياسي (NBR) وأختام الأنبوب الثابت لاستخلاص الملدنات بقوة. يقوم السائل بإزالة عوامل التليين من المطاط، مما يتسبب في تضخم الختم بنسبة تزيد عن 18% في الحجم. ينحشر الختم المتورم بإحكام في أخدود الغدة، مما يسبب احتكاكًا شديدًا واهتزاز القضيب وفي نهاية المطاف تمزقات خشنة على طول شفة الختم.
لتحقيق عمر تشغيلي يزيد عن 10,000 ساعة وفقًا للسوائل المقاومة للحريق وفقًا لمعايير ISO 12922، تحدد هندسة HCIC ثلاثة تكوينات متقدمة من اللدائن المرنة واللدائن الحرارية:
| درجة مادة الختم | ISO VG 46 المعدنية | ISO HFC (ماء جلي) | ISO HFDU (بوليول استر) |
|---|---|---|---|
| TPU القياسي (كأس U) | ممتاز (10000 ساعة) | الفشل السريع (300 ساعة) | ضعيف / تورم (800 ساعة) |
| النتريل NBR القياسي | ممتاز (8000 ساعة) | معتدل (2000 ساعة) | تصلب سريع (500 ساعة) |
| هنبر خاص | ممتاز (12000 ساعة) | جيد (6000 ساعة) | ممتاز (10000 ساعة) |
| المطاط الصناعي الفلور (FKM) | ممتاز (10000 ساعة) | هامشي / درجة الحرارة العميقة | متفوقة (12000 ساعة+) |
| PTFE مملوء بالبرونز | ممتاز (15000 ساعة) | متفوقة (15000 ساعة) | متفوقة (15000 ساعة) |
بالنسبة لدوائر الإستر الاصطناعية التي تعمل على الساخن (حتى 110 درجة مئوية)، فإن المطاط الصناعي الفلوروكربوني FKM الأصلي يوفر الخمول الكيميائي الكامل. على عكس Viton-A التجاري القياسي، يستخدم HCIC تركيبات Viton-B أو Viton-GF المعالجة بالبيروكسيد والتي تقاوم المنتجات الثانوية للتحلل الحمضي مع تقدم عمر الاسترات.
HNBR يسد الفجوة في أنظمة جليكول الماء. من خلال هدرجة العمود الفقري للبوليمر، يزيل HNBR نقاط الضعف في الروابط المزدوجة، ويقاوم تدهور المياه مع الحفاظ على المتانة الميكانيكية المطلوبة لأسطوانات النفايات المتنقلة وحفر الأنفاق عالية الدورة.
نظرًا لأن جلايكول الماء يوفر سمك طبقة تشحيم أقل من الزيوت المعدنية، فإن الشفاه المطاطية المرنة تواجه احتكاكًا جافًا أعلى ضد القضبان المطلية بالكروم. يؤدي استبدال الأكواب القياسية على شكل حرف U بأختام متدرجة من مادة PTFE مملوءة بالبرونز أو مملوءة بالكربون والمدعومة بمنشطات الحلقة الدائرية FKM إلى تقليل احتكاك الاختراق بنسبة 65%، مما يمنع انزلاق الأسطوانة.
قبل تحويل أسطول الآلات الحالي أو تحديد جديداسطوانات هيدروليكيةبالنسبة لبيئات السوائل المقاومة للحريق، تحقق من نقاط التفتيش الهندسية الأربعة التالية:
تتوافق تصنيفات السوائل وإرشادات توافق المواد المذكورة أعلاه مع معايير ISO 12922 وISO 6072. نظرًا لاختلاف إضافات السوائل المسجلة الملكية عبر شركات تصنيع الزيوت، قم دائمًا بإجراء اختبار غمر مرن للانتفاخ والشد لمدة 72 ساعة قبل تحويلات الأسطول الجماعي.
هل ترغب في ترقية آلات مصانع الصلب أو معدات التعدين تحت الأرض أو مكابس المسابك إلى معايير ISO 12922 المقاومة للحريق؟
اتصل بالفريق الهندسي المتخصص في HCIC لمعرفة نوع السائل (HFC أو HFDU أو HFD-R) وضغط العمل ودرجات حرارة التشغيل المحيطة. نحن نقدم ملفات خطوات CAD ثلاثية الأبعاد في غضون 24 ساعة، وحزم ختم FKM/HNBR المخصصة، وأسطوانات بديلة كاملة تم اختبارها في المصنع ومصممة للامتثال للسلامة من الحرائق في وقت التوقف الصفري.
