A اسطوانة هيدروليكيةيمكن أن تتطور إلى حركة غير مستقرة أو تحميل غير متساوي أو تلف متكرر للختم حتى عندما تبدو الدائرة الهيدروليكية طبيعية. قد يكون السبب في أجهزة التثبيت: دبوس مهترئ، أو فتحة شق كبيرة، أو جلبة مفككة أو تركيب لم يعد محاذيًا خلال قوس العمل الكامل.
يشرح هذا الدليل كيف يمكن لفرق الصيانة ومشتري OEM فحص نقاط تركيب الأسطوانة قبل طلب مجموعة أدوات الإصلاح أو استبدال الأسطوانة. يتم التركيز على الاتصال الميكانيكي بين الأسطوانة والآلة، وليس على الضغط الهيدروليكي العام أو تشخيص التدفق.
الاسطوانة لا تعمل بمعزل عن غيرها. يتم توصيل القضيب والبرميل بالماكينة من خلال المسامير أو الشقوق أو العروات أو مرتكز الدوران أو الأقواس أو ميزات التثبيت الأخرى. تنقل هذه الأجزاء قوة العمل بينما تسمح للأسطوانة بالتحرك عبر قوسها المصمم.
عندما يتآكل الاتصال، قد لا تبقى الأسطوانة على خط الوسط المقصود. يمكن للآلة بعد ذلك وضع حركة إضافية واتصال على القضيب أو الغدة أو الدليل أو الأنبوب أو حامل التثبيت. قد لا يحل الختم الجديد أو الأسطوانة الجديدة المشكلة إذا ظل الاتصال من جانب الماكينة في الخدمة.
ينص دليل سلامة أسطوانة باركر على أنه يجب فحص القضيب ومكون آلة التزاوج الخاص به للتأكد من المحاذاة الصحيحة في كل من المواضع الممتدة والمتراجعة. كما توصي أيضًا بأن تتمحور الأسطوانات المثبتة على clevis عند كلا الطرفين بحيث تكون الخطوط المركزية للدبوس متوازية وأن يتم فحص الأسطوانة من خلال قوس العمل الخاص بها للتأكد من عدم وجود تداخل. هذه هي مبادئ التثبيت والسلامة؛ يجب أن تأتي الحدود النهائية من الشركة المصنعة للأسطوانة والآلة.

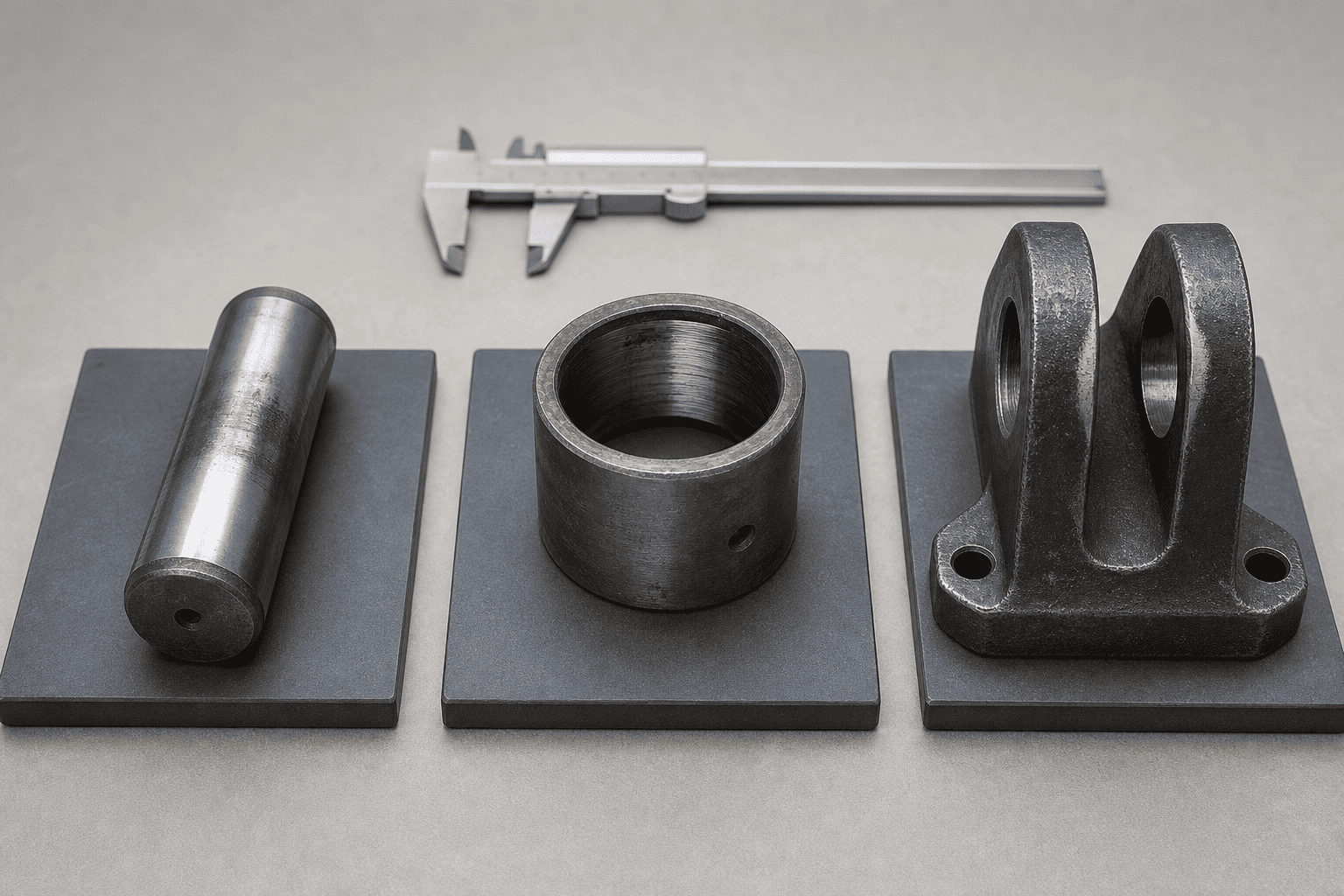

افحص الدبوس بحثًا عن التهديف والأخاديد والتآكل والبقع المسطحة وشريط التآكل المركّز على جانب واحد. يمكن للدبوس الذي لم يعد له سطح محمل مستدير وثابت أن يسمح لعين الأسطوانة بالتحرك قبل أن يستجيب عضو الماكينة.
لا تحكم على الدبوس فقط من خلال ما إذا كان لا يزال من الممكن إزالته. قد يظل الدبوس في مكانه أثناء تدهور سطح العمل أو الاحتفاظ بميزاته أو ملاءمته للجلبة.
يمكن أن تتآكل الجلبة من الداخل، أو ترتخي في غلافها، أو تتعرض للتلف أثناء التثبيت. تحقق من الحركة بين الجلبة وحلق الأسطوانة أو الدعامة، وليس فقط الحركة بين المسمار والجلبة.
إذا كانت الجلبة من النوع الذي لا يحتاج إلى صيانة، فاتبع إرشادات التثبيت الخاصة بالشركة المصنعة للمعدات. لا تقم بإضافة الشحوم أو تغيير المعالجة السطحية إلا إذا سمح التصميم المحدد بذلك.
يمكن أن تصبح عين الأسطوانة أو الشق متضخمة أو مدببة أو بيضاوية بعد الحركة الطويلة باستخدام دبوس فضفاض. غالبًا ما يسمى هذا الثقب على شكل بيضة. قد يؤدي استبدال الدبوس فقط إلى تقليل التشغيل المرئي مؤقتًا مع ترك مسار التحميل غير محاذٍ.
قياس الحفرة في أكثر من اتجاه وفي أكثر من مكان. لا يعد الشكل الدائري المرئي دليلاً كافيًا لاتخاذ قرار الإصلاح الحاسم.

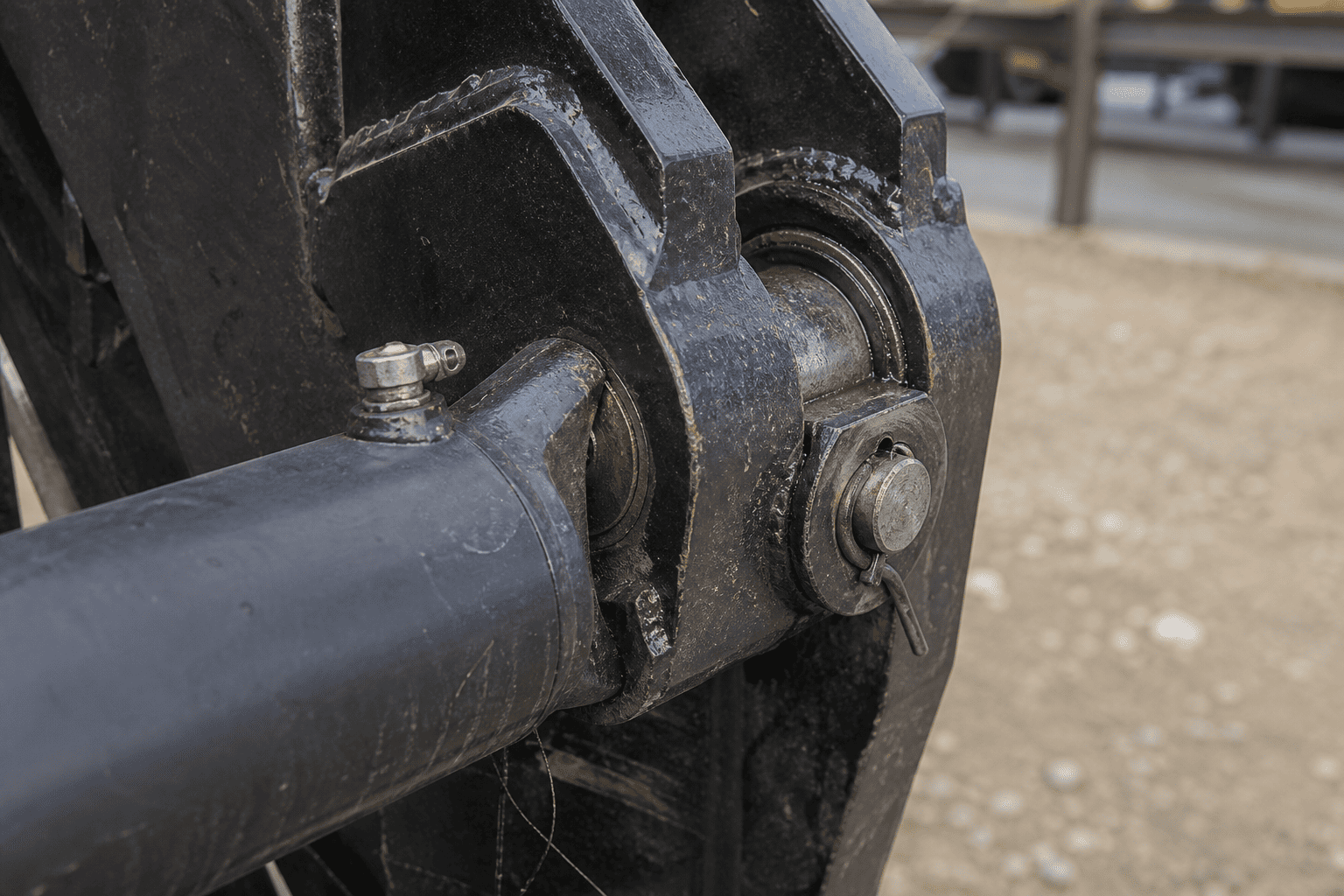

يمكن أن تؤدي الغسالة المفقودة أو المثبت السائب أو الحلقة المفاجئة التالفة أو لوحة الحافظة البالية أو الحامل المشوه إلى السماح للدبوس بالسير بشكل جانبي. تحقق من ترتيب الاحتفاظ الكامل وحالة وجوه الدعامة التي تتحكم في الوضع الجانبي.
لا ينبغي تركيب أسطوانة بديلة في حامل لا يمكنه تثبيت الدبوس في موضعه المصمم.
التسلسل التالي هو دليل التخطيط الميداني. تحظى إجراءات الإغلاق والحظر والطاقة المخزنة الخاصة بمنشئ الآلة بالأولوية.
عزل الطاقة الهيدروليكية، وتأمين الهيكل المرتفع أو المعلق بدعم ميكانيكي مناسب، ومنع الحركة غير المتوقعة. يجب ألا يتم التعامل مع الأسطوانة الهيدروليكية على أنها الدعم الوحيد للحمل المرفوع أثناء الفحص.
قبل التفكيك، لاحظ ظهور المشكلة:
يساعد العرض على فصل مشكلة التركيب عن مشكلة التحكم الهيدروليكي البحتة، على الرغم من أنه لا يحل محل القياس.
ابحث عن المثبتات النازحة، وأشرطة الاتصال المصقولة، وعلامات الحنق، وغبار الصدأ، واللحامات المتشققة، وحركة الدعامة، والدبوس الذي لم يعد متمركزًا. حدد الموضع النسبي للدبوس والغسالة والقوس في حالة الاشتباه في الحركة.
لا تستخدم إصبعك للتحقق من نقطة الضغط أو تضع يديك بين عين الأسطوانة والشق.
بعد تأمين الجهاز، قم بإزالة الدبوس وفقًا لإجراءات الجهاز. قم بتنظيف أسطح المسمار والجلبة وحلق الأسطوانة والكتيفة بطريقة متوافقة مع المواد المكونة وقواعد الموقع.
احتفظ بالأجزاء التي تمت إزالتها معًا وحدد موقعها الأصلي. لا ينبغي خلط دبوس من أحد طرفي الأسطوانة مع دبوس من موضع آخر قبل اكتمال سجلات الفحص.

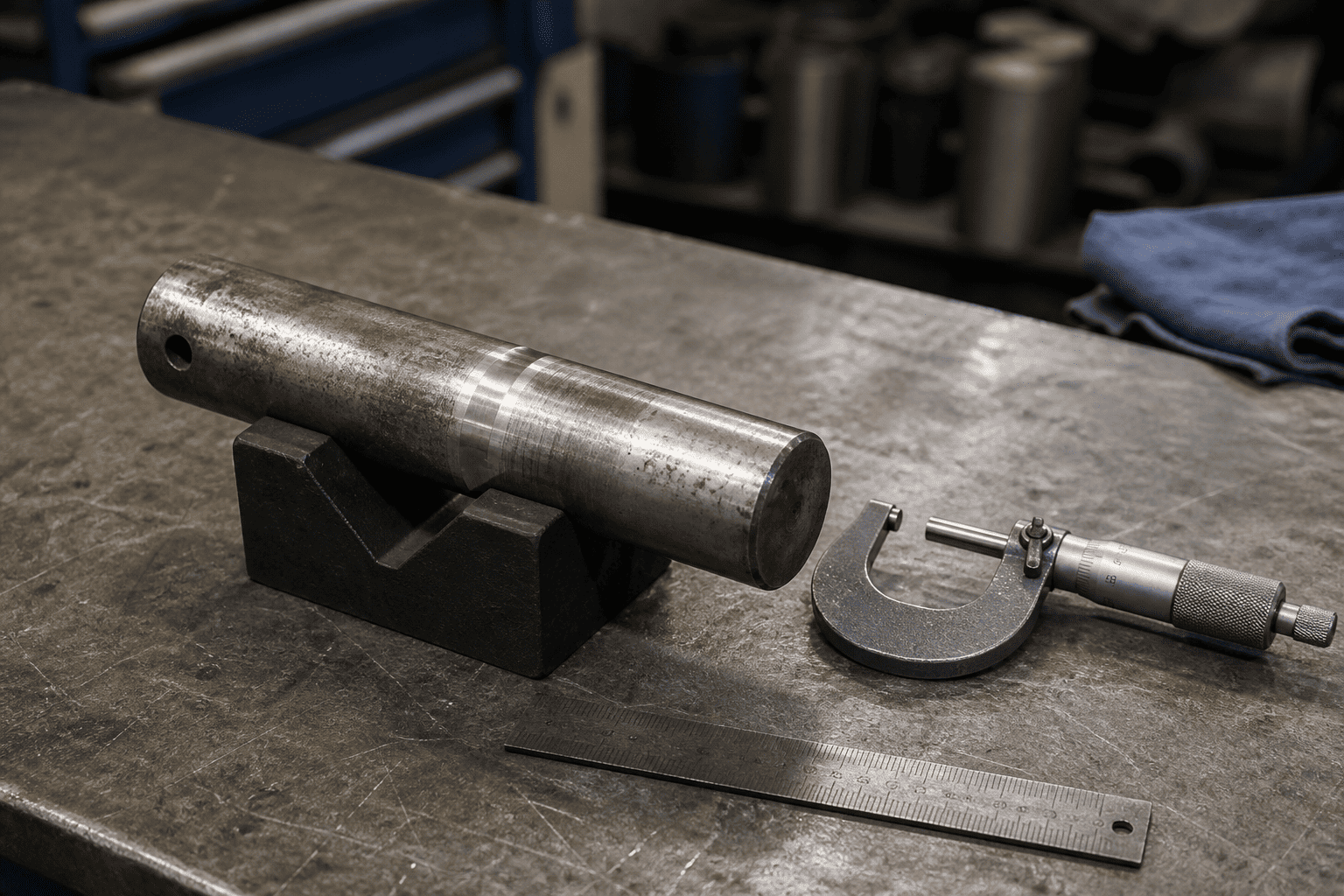

قم بتسجيل قطر الدبوس الاسمي، وقطر الدبوس الفعلي في عدة نقاط، والقطر الداخلي للجلبة، والقطر الخارجي للجلبة عند الاقتضاء، وحالة عين الأسطوانة وفتحة المفصل.
تحقق أيضا:
لا تخترع حدًا عالميًا للتآكل. استخدم رسم المعدات أو مواصفات الشركة المصنعة للأسطوانة أو معيار الإصلاح المعتمد لاتخاذ قرار القبول/الرفض النهائي.
أعد فحص هندسة الماكينة في المواضع المسحوبة والممتدة، أو في المواضع النهائية الفعلية التي يسمح بها إجراء الصيانة الآمنة. لا ينبغي دفع الأسطوانة إلى مكانها عن طريق سحبها أو رفعها أو الضغط عليها.

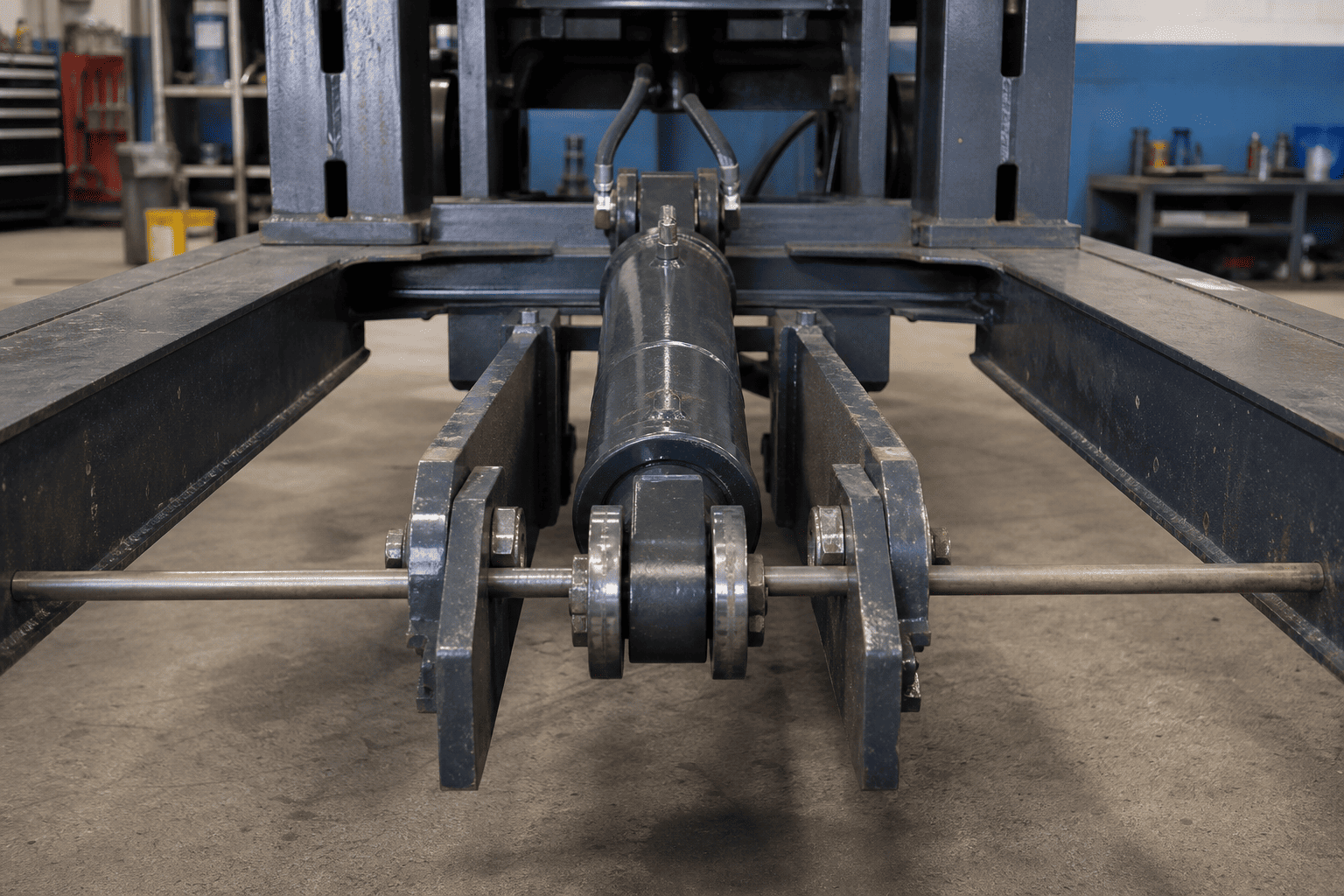

تأكد من أن الخطين المركزيين لدبوس التثبيت يظلان متوازيين حيث يتطلب تصميم التثبيت محورًا متوازيًا. تحقق من الاتصال بالأقواس والحراس والخراطيم وأعضاء الإطار والأجزاء المتحركة الأخرى.
| # | ملاحظة | السبب المحتمل / الإشارة |
|---|---|---|
| 1 | يحتوي الدبوس على شريط مصقول على جانب واحد | اتصال غير متساوٍ أو تغيير المحاذاة أو حركة القوس |
| 2 | الدبوس أصغر في منطقة العمل | تآكل الدبوس، وعدم كفاية الاحتفاظ به أو الحركة تحت الحمل |
| 3 | تدور البطانة في مسكنها | مقاس فضفاض، أو غلاف تالف، أو تركيب غير صحيح |
| 4 | ثقب Clevis بيضاوي أو مدبب | استمرار العملية مع الخلوص أو دبوس فضفاض |
| 5 | يوجد غبار الصدأ أو الحطام المعدني الناعم | القلق والتآكل وعدم كفاية الحماية أو الحركة النسبية |
| 6 | التجنيب مثني أو يرتخي بشكل متكرر | المشي دبوس، حركة قوس أو ترتيب الاحتفاظ غير صحيح |
| 7 | يُظهر دليل القضيب أو الغدة تآكلًا من جانب واحد | تحقق من محاذاة الماكينة وهندسة التركيب قبل استبدال الأختام |
| 8 | يظهر التآكل بالقرب من أحد طرفي السكتة الدماغية فقط | هندسة الوضع النهائي أو التداخل أو تغيير مسار التحميل |
هذه الملاحظات هي نقاط بداية للفحص، وليست تشخيصات تلقائية. يمكن أن يكون الدبوس البالي نتيجة لمشكلة محاذاة أكبر وليس السبب الأصلي.
قد يكون إصلاح الدبوس فقط مناسبًا عند ارتداء الدبوس ولكن تظل الجلبة والحلقة والشوكة ونظام التثبيت ضمن حدود الأبعاد المعتمدة. يجب أن يتطابق الدبوس الجديد مع القطر والطول والمواد وترتيب الاحتفاظ الصحيح.
يتطلب استبدال الجلبة طريقة التركيب والتوجيه والتركيب الصحيحة. تأكد مما إذا كانت الجلبة البديلة مشحمة أو جافة أو مصممة لحالة سطح معينة. قد يؤدي الضغط على الجلبة في مبيت تالف أو غير محاذ إلى ظهور المشكلة الأصلية.
قد تتطلب عين الأسطوانة البيضاوية أو فتحة الشق طريقة إصلاح معتمدة مثل التشغيل الآلي أو غلاف الإصلاح أو استبدال المكون المتأثر. لا تقم بلحام أو ثقب أو تعديل ميزة التركيب الحاملة دون الحصول على موافقة هندسية وإجراء إصلاح موثق.
إذا كانت عين الأسطوانة أو المفصل أو مرتكز الدوران أو كتلة التثبيت متشققة أو مشوهة بشكل دائم أو خارج حدود الأبعاد المعتمدة، فقد يكون من الضروري استبدال الأسطوانة أو الإصلاح الهندسي. يجب أن يكون الاستبدال مطابقًا لهندسة الماكينة، ولا يتم تحديده فقط عن طريق التجويف أو الشوط.
من الأسهل مراجعة الاستفسار عن تآكل التركيب عندما يتضمن بيانات التثبيت الفعلية. يرسل:
بالنسبة للأسطوانات من دبوس إلى دبوس، تعد أبعاد مركز الدبوس المغلقة والممتدة ذات أهمية خاصة. يمكن أن يؤدي الاستبدال الذي يطابق الاتصال الهيدروليكي ولكنه يغير هندسة التركيب إلى حدوث مشكلة تداخل أو محاذاة جديدة.
قبل إعادة الجهاز إلى التشغيل الطبيعي:
1. تأكد من أن الدبوس والجلبة هما الأجزاء المحددة للتركيب.
2. تأكد من تثبيت الدبوس بالكامل ومن الاحتفاظ به بشكل صحيح.
3. تأكد من أن الأسطوانة تدور دون ربطها عند كلا الطرفين.
4. تأكد من أن القضيب وعضو الماكينة يظلان محاذيين خلال الشوط المسموح به.
5. تحقق من توجيه الخرطوم وتخليص المنفذ أثناء الحركة.
6. قم بتشغيل الآلة بمخاطر منخفضة وسرعة منخفضة وفقًا لإجراءات المعدات.
7. توقف إذا ارتبطت الأسطوانة، أو تحركت الدعامة، أو تحرك الدبوس، أو اتصل القضيب بالأجزاء القريبة.
8. تسجيل القياسات النهائية وقطع الغيار للصيانة المستقبلية.
تؤكد إرشادات السلامة الخاصة بشركة Parker أيضًا على أن المحاذاة غير الصحيحة يمكن أن تؤدي إلى تآكل مفرط في غدة القضيب وتجويف الأسطوانة. ولهذا السبب يجب إكمال فحص التثبيت بعد الإصلاح، وليس فقط قبل إزالة الأجزاء القديمة.
يمكن أن يساعد فحص التركيب الخاضع للرقابة في منع العديد من حالات الفشل المتكررة الباهظة الثمن:
الهدف ليس استبدال كل جزء متآكل تلقائيًا. إنه تحديد مسار التحميل الفعلي واستعادة هندسة التركيب التي صممت الأسطوانة لتتبعها.
يمكن لـ HCIC مراجعة متطلبات الأسطوانة الهيدروليكية البديلة والمخصصة من بيانات التثبيت الحقيقية: أبعاد التركيب، وترتيب الدبوس، والسكتة الدماغية، ومعلومات التجويف والقضيب، وتكوين المنفذ، والتطبيق، والرسومات المتاحة. بالنسبة لنقاط التثبيت البالية، قم بتضمين صور وقياسات للأقواس الموجودة على جانب الماكينة بحيث تغطي مراجعة عرض الأسعار الإعداد بالإضافة إلى الاتصال الهيدروليكي.
اسطوانة هيدروليكيةيعد تآكل دبوس التثبيت والجلبة مشكلة في الإعداد الميكانيكي والتي يمكن أن تصبح مشكلة موثوقية هيدروليكية. افحص الدبوس، والجلبة، وعين الأسطوانة، والوصلة، وأجهزة التثبيت، وقوس العمل الكامل معًا. قم بتسجيل القياسات قبل طلب الأجزاء، ولا تستخدم أسطوانة جديدة للتعويض عن هيكل الآلة التالف أو المنحرف.
إذا كنت بحاجة إلى استبدال OEM أو أسطوانة هيدروليكية مخصصة من دبوس إلى دبوس، فأرسل إلى HCIC أبعاد الأسطوانة القديمة، ومسافات مركز الدبوس المغلقة والممتدة، وقياسات الدبوس والوصلة، ومعلومات المنفذ، والصور، وتفاصيل التطبيق. توفر حزمة البيانات الكاملة للفريق الهندسي أساسًا أفضل لتأكيد الإعداد قبل الإنتاج.
