A اسطوانة هيدروليكيةيمكن أن يصل في حالة جيدة ويظل متضررًا قبل أن يصل إلى الماكينة. المنافذ غير المحمية تجمع التلوث. يمكن أن يتآكل قضيب المكبس المكشوف. قد تؤدي الأسطوانة المخزنة في الموضع الخاطئ إلى حدوث مشاكل في الختم أو التآكل الداخلي يمكن تجنبها.
ولهذا السبب يجب التعامل مع الاستلام والتخزين كجزء من عملية التثبيت، وليس كتدبير منزلي للمستودع. الهدف بسيط: الحفاظ على نظافة الأسطوانة وحمايتها وإمكانية تتبعها حتى يصبح الفني المدرب جاهزًا لتوصيلها.
هذا الدليل مخصص لمشتري OEM وفرق الصيانة والموزعين الذين يتعاملون مع الأسطوانات الهيدروليكية قبل التثبيت. وهو يركز على التخزين العملي وفحوصات ما قبل التشغيل. ولا يحل محل دليل المنتج الخاص بالشركة المصنعة للأسطوانة أو إجراءات السلامة الخاصة بالجهاز.

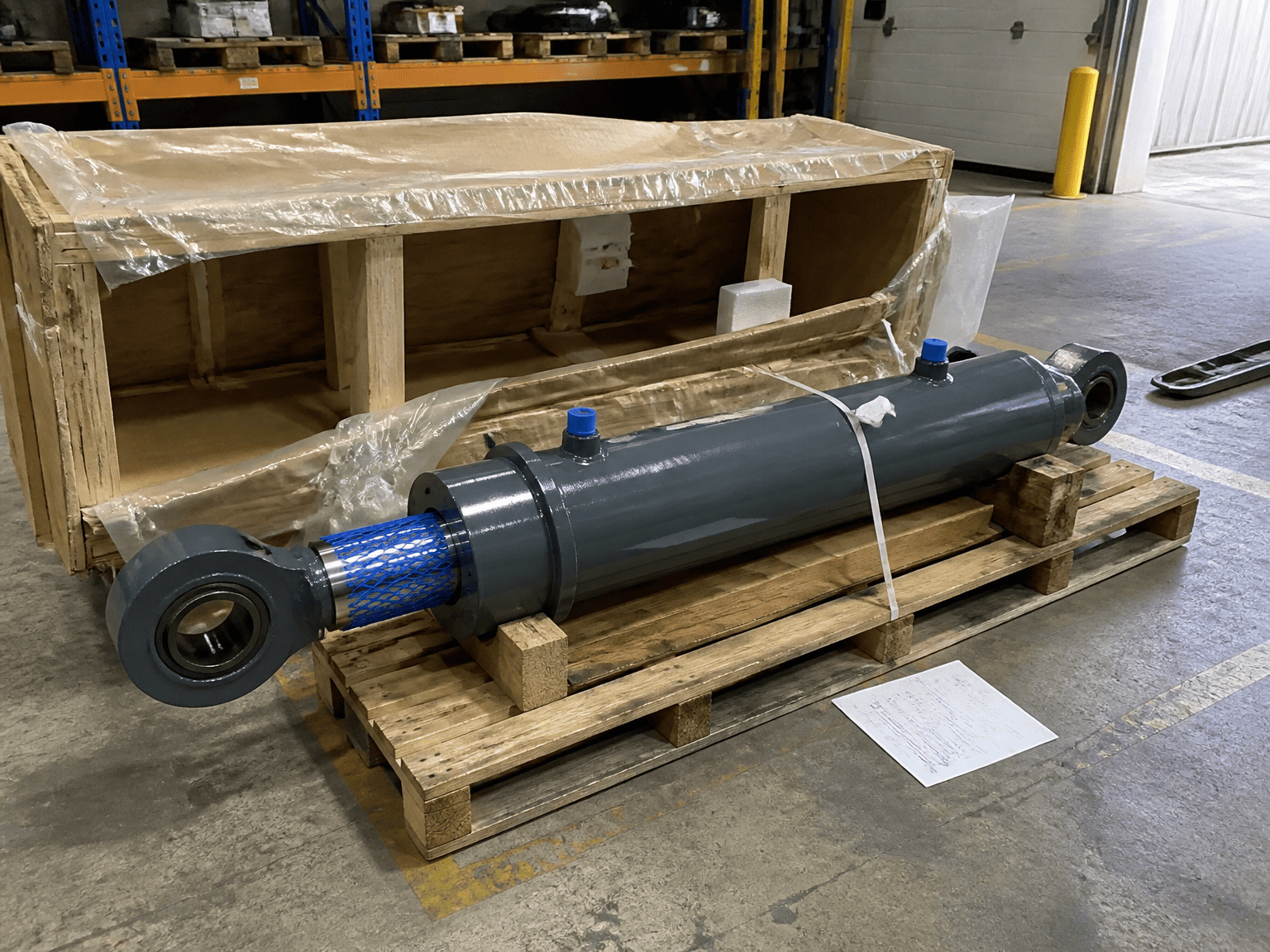

ابدأ الفحص بينما لا تزال حماية التغليف والنقل في مكانها. قم بتسجيل النموذج والكمية والأضرار المرئية وأي ملحق مفقود. التقط صورًا قبل إزالة المواد الواقية إذا كان الصندوق أو المنصة النقالة أو الأسطوانة تظهر عليها علامات الاصطدام.
تحقق من النقاط التالية:
تبدأ تعليمات التثبيت الخاصة بـ Hänchen بفحص التسليم للتأكد من اكتماله وتلفه. يعد هذا نظامًا مفيدًا لأي مشروع بديل أو OEM: لا تكتشف جزء التثبيت المفقود بعد نقل الأسطوانة إلى المخزن بالفعل.
إذا كان الضرر ظاهرًا، فقم بعزل العنصر وتوثيقه قبل التنظيف أو الطلاء أو محاولة تحريك قضيب المكبس.
تنص إرشادات أسطوانة Parker على أن مقابس واقي المنفذ يجب أن تظل في مكانها حتى التثبيت. والسبب عملي. توفر المنافذ الهيدروليكية المفتوحة مسارًا مباشرًا للغبار والرقائق المعدنية والرطوبة وغيرها من الملوثات إلى داخل الأسطوانة.
لا تقم بإزالة المقابس لمجرد التحقق من الخيط. قم بتأكيد نوع المنفذ من الرسم أو وثائق المنتج. عندما تصبح الأنابيب جاهزة للتركيب، قم بتنظيف الخطوط والتجهيزات قبل إجراء التوصيل. يحذر باركر أيضًا من ضرورة تنظيف الأنابيب تمامًا لإزالة الرقائق والنتوءات من أعمال الخيوط أو الحرق.
الاتصال النظيف ليس مجرد تفضيل للتشغيل. يمكن أن يؤدي التلوث إلى إتلاف الأختام والصمامات وأسطح الأسطوانات النهائية بعد بدء تشغيل الماكينة للدوران.
يوصي باركر بمنطقة تخزين داخلية ذات جو جاف ونظيف وغير قابل للتآكل. يجب حماية الأسطوانة من التآكل الداخلي وكذلك التأثيرات الخارجية.
يجب أن تحد مساحة التخزين أيضًا من:
لا تستخدم الاسطوانة كدعم للمواد الأخرى. احتفظ بوثائق التعريف والمنتج مع العنصر أو في سجل مستودع يمكن تتبعه. يصبح من الصعب التحقق من الأسطوانة التي تفقد طرازها أو معلومات الطلب الخاصة بها عندما تصبح الآلة جاهزة أخيرًا.
بالنسبة للأسطوانات الصناعية التقليدية، يوصي باركر بالتخزين الرأسي مع رفع قضيب المكبس كلما أمكن ذلك. يمكن أن يقلل هذا الوضع من خطر التآكل الناتج عن التكثيف داخل الأسطوانة ويساعد في تقليل تلف الختم.
يمكن أن يعتمد الموضع الصحيح على تصميم الأسطوانة والسكتة الدماغية والوزن والملحقات المثبتة وتعليمات الشركة المصنعة. لا ينبغي وضع الأسطوانات التلسكوبية والأسطوانات أحادية المفعول والأسطوانات ذات متطلبات التخزين الخاصة وفقًا لقاعدة المستودع العامة.
إذا كان من الضروري تخزين الأسطوانة أفقيًا، فقم بدعمها عبر نقاط مناسبة حتى لا يتم ثني الأنبوب والقضيب وملحقات التثبيت أو تلفها. منع التدحرج وحماية قضيب المكبس من ملامسة الحامل أو الأرضية.
إذا تم تخزين الأسطوانة مليئة بالسائل الهيدروليكي، يشير باركر إلى أنه يجب مراعاة تمدد السائل الناتج عن تغيرات درجة الحرارة. هذه نقطة يجب على الشركة المصنعة أو المهندس الهيدروليكي تأكيدها قبل التخزين طويل المدى.
يعتبر قضيب المكبس من أهم الأسطح التي يجب حمايتها أثناء التخزين. يمكن أن يؤدي الصدأ والخدوش والخدوش إلى إتلاف ختم القضيب والتوجيه عندما تبدأ الأسطوانة في التحرك.
يوصي باركر بطلاء الأسطح المكشوفة غير المطلية، مثل قضيب المكبس، بمركب مانع للصدأ عند تخزين المعدات بالخارج لفترات طويلة. يجب التأكد من منتج الحماية الصحيح وطريقة الإزالة بالنسبة لتشطيب القضيب ومواد الختم ومدة التخزين.
قبل التثبيت، افحص القضيب تحت ضوء جيد. بحث:
لا تقم بتلميع أو صنفرة أو إعادة طلاء قضيب تالف كحل سريع. سجل الحالة واسأل مورد الأسطوانة أو فريق الإصلاح المؤهل عما إذا كان من الممكن قبول القطعة.
قبل التجميع، قم بمقارنة الأسطوانة بالرسم المعتمد وتفاصيل الطلب. تأكد من الطول الإجمالي والسكتة الدماغية وأسلوب التثبيت واتجاه المنفذ ووصلة نهاية القضيب والملحقات المضمنة.
يوجه Hänchen القائمين على التركيب بإزالة سدادات الغلق أو ألواح التغطية المستخدمة لحماية المنتج أثناء النقل قبل التجميع. قم بإزالة وسائل الحماية هذه في المرحلة الصحيحة: أبقِ المنافذ الهيدروليكية مغلقة حتى تصبح الأنابيب والتجهيزات جاهزة، ثم قم بتنظيف منطقة التوصيل قبل فتح الدائرة.
ويجب أن يؤكد فريق التثبيت أيضًا ما يلي:
يؤكد كل من باركر وهانشن على أن تركيب الأسطوانة مهمة متخصصة. اتبع إجراءات القفل والرفع وتحرير الضغط الخاصة بصانع الماكينة.

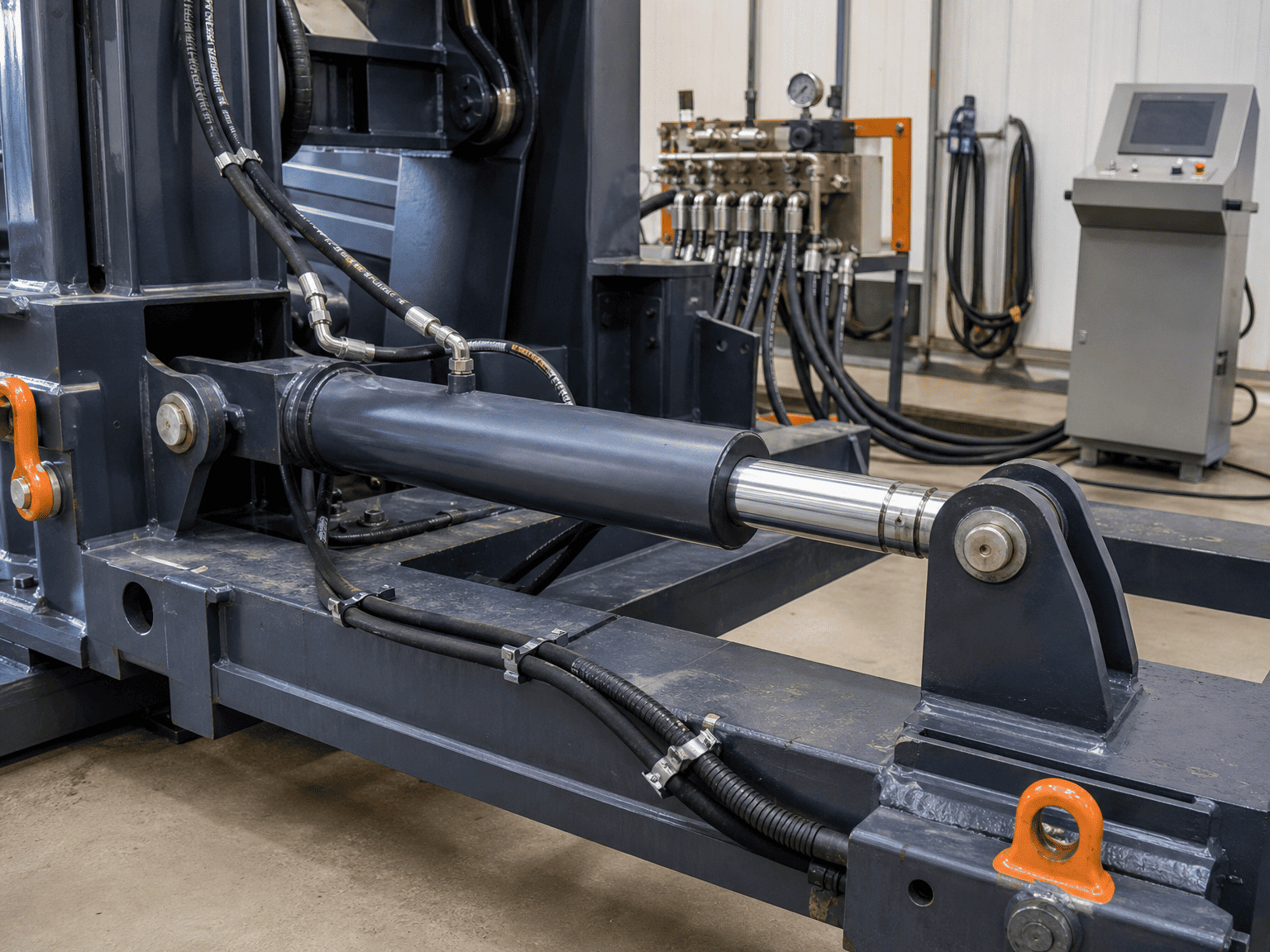

A اسطوانة هيدروليكيةلا ينبغي أن تستخدم لسحب هيكل الآلة إلى موضعه. بعد التخزين، يجب على فريق التثبيت التأكد من أن نقاط الدعم وأوجه التثبيت وأعضاء الماكينة المتصلة تجتمع دون إجبار الأسطوانة على وضعها في مكانها. ينصح Hänchen بالتركيب بدون إجهاد ويحذر من تجاوز الأحمال الجانبية المسموح بها على قضيب المكبس.
قبل التشغيل، تحقق من التثبيت من الاسطوانة إلى الخارج:
- وجوه التركيب نظيفة ومستقرة بالكامل
- يتم دعم الاسطوانة دون التواء الأنبوب
- لا يؤدي اتصال نهاية القضيب إلى دفع القضيب إلى الجانب
- يمكن للقضيب أن يصل إلى طرفي الضربة المقصودة دون تلامس
- تتمتع الخراطيم بقدرة كافية على الحركة ولا تحتك بالإطار
- الحراسة والأجزاء المجاورة تترك التصريح المطلوب
تتعامل إرشادات السلامة الخاصة بشركة Parker أيضًا مع المحاذاة باعتبارها مسؤولية تركيب. قم بإجراء هذا الفحص قبل تطبيق الضغط، بينما لا يزال من الممكن تصحيح أي تداخل دون تحميل الأسطوانة أو هيكل الآلة.
يمكن أن يؤثر الهواء المحبوس في الأسطوانة الهيدروليكية على التشغيل وسلوك المكونات. توصي إرشادات التثبيت الخاصة بـ Hänchen بوضع منافذ التهوية في الأعلى حيثما أمكن ذلك وتهوية الأسطوانة قبل بدء التشغيل.
يعتمد إجراء التنفيس الدقيق على تصميم الأسطوانة ودائرة الماكينة. استخدم تعليمات الشركة المصنعة، وحافظ على التحكم في الضغط وتأكد من أن السوائل والهواء الذي تم تفريغه لا يشكل أي خطر.
بعد التنفيس، توصي Hänchen بحركة بطيئة وبدون تحميل وبضغط منخفض قبل التشغيل العادي. يجب على فريق التكليف مراعاة ما يلي:
- التمديد والتراجع على نحو سلس
- التسريبات في المنافذ والأختام والتجهيزات
- حركة القضيب ومحاذاة
- ضجيج أو ثرثرة أو تأثير غير متوقع
- حركة الخرطوم وملامسته للإطار
- سلوك نهاية الشوط والوسادة، إذا تم تركيبها
لا تنتقل مباشرة من تخزين المستودع إلى اختبار التحميل الكامل بدون مرحلة الفحص الخاضعة للرقابة.
احتفظ لكل اسطوانة بسجل قصير يحتوي على:
- النموذج والمسلسل أو مرجع الطلب
- تاريخ الاستلام ومكان التخزين
- تلف التغليف أو النقل
- حالة حماية قابس المنفذ والقضيب
- موقف التخزين ومواعيد التفتيش
- تآكل واضح أو تلف في السطح
- دليل الرسم والتركيب المعتمد
- اسم الشخص الذي أصدره للتثبيت
يساعد هذا السجل الشركة المصنّعة للمعدات الأصلية (OEM) على فصل أضرار النقل وأضرار التخزين وأضرار التشغيل عند ظهور مشكلة لاحقًا. كما أنه يمنح فريق التثبيت نقطة انطلاق واضحة بدلاً من الاعتماد على الذاكرة.
إذا تم تخزين الأسطوانة لفترة طويلة، أو تعرضت للطقس أو تم استلامها مع تلف النقل، فأرسل معلومات النموذج والصور الفوتوغرافية وتاريخ التخزين ورسم التثبيت قبل توصيلها بالجهاز. يمكن للمورد بعد ذلك المساعدة في التمييز بين الفحص العادي قبل التثبيت والحالة التي تتطلب الإصلاح أو الاستبدال.
أفضل نتيجة للتشغيل تبدأ قبل اختبار الضغط الأول: حماية الأسطوانة، والحفاظ على نظافة المنافذ، والتحقق من التثبيت، وتسجيل ما وجدته
