متىاسطوانات هيدروليكيةعند الفشل، ينظر الفنيون الميدانيون بشكل غريزي إلى داخل البرميل، ويفحصون أختام المكبس، وكروم القضيب، وحلقات المساحات. ومع ذلك، في الآلات المتنقلة شديدة التحمل مثل الحفارات، ومجارف التعدين، ومعدات تعبئة النفايات، والرافعات ذات العجلات المفصلية، فإن ما يصل إلى 40% من عمليات استبدال الأسطوانات غير المجدولة تكون ناجمة عن عطل ميكانيكي كارثي في النقاط المحورية للتركيب: عين القضيب، أو مشبك القاعدة، أو تجاويف دبوس مرتكز الدوران.
يعمل المسمار المحوري المتجمد أو المسنن أو البيضاوي على قفل المفاصل المفصلية، ويؤدي إلى لحظات انحناء جانبية شديدة عبر قضيب المكبس، كما يعمل على تسريع تسرب غدة الرأس. يقدم هذا الدليل الهندسي تفاصيل عن الميكانيكا الجذرية لتآكل عين الدبوس، والتشخيص الشرعي للتمييز بين التآكل والتآكل، والمعايير المعدنية لاختيار البطانات شديدة التحمل ودبابيس السبائك الصلبة.
| وضع الفشل | السبب الجذري المادي | التوقيع المرئي / المسموع |
|---|---|---|
| لاصق لاصق | اللحام الدقيق من المعدن إلى المعدن من فقدان التشحيم الحدودي تحت ضغط التلامس الشديد | حفر طولية عميقة على الدبوس؛ صراخ عالي النبرة أثناء النطق؛ دبوس تم الاستيلاء عليه |

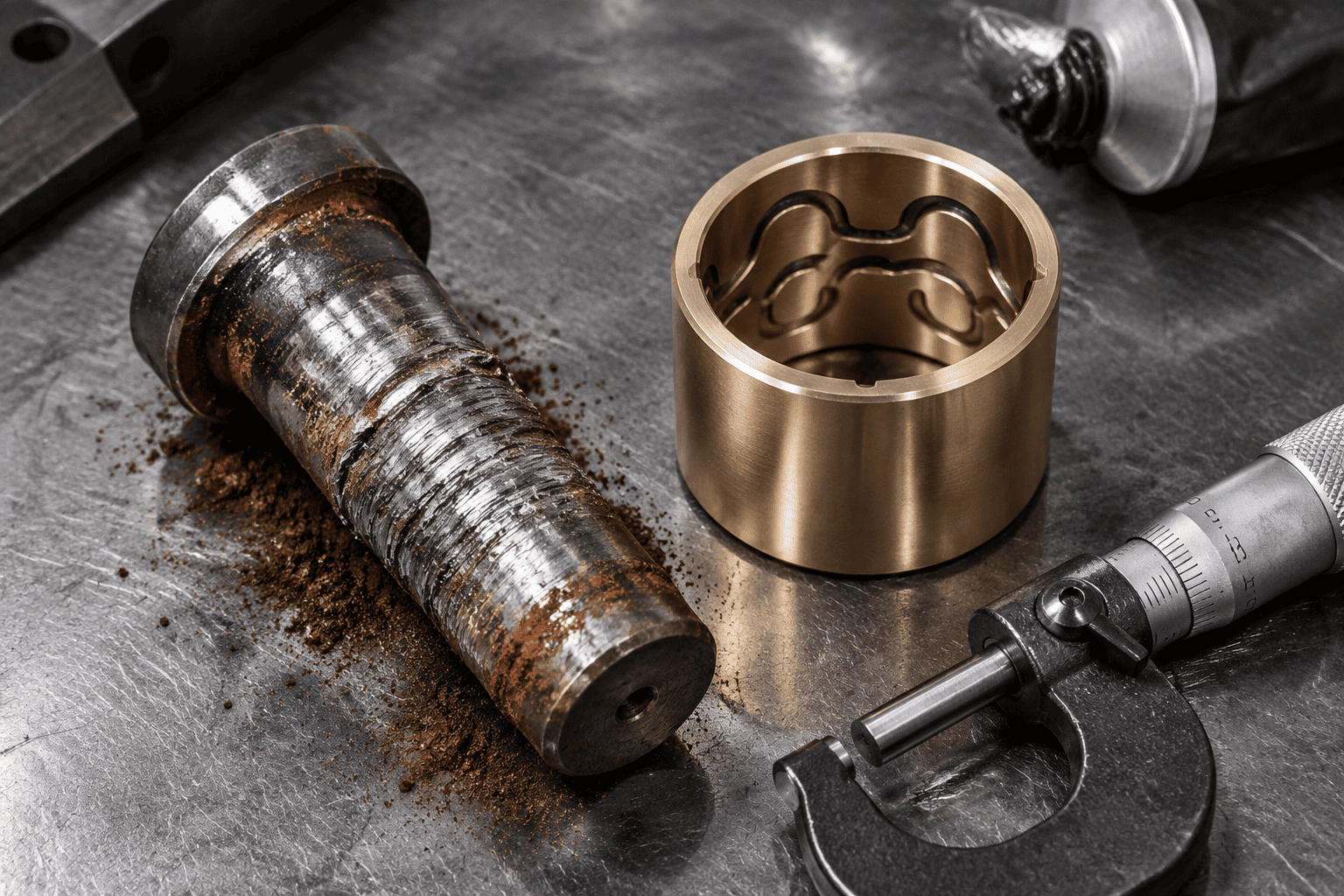

| التآكل المزعج | التذبذبات الدقيقة (<100 ميكرومتر) تكسر طبقة الأكسيد الواقية تحت اهتزاز شديد | مسحوق ناعم بني محمر (كاكاو) أو حمأة سوداء تسيل من عين الدبوس؛ شقق الاتصال المحفورة |
| تجويف البيضاوي (استطالة العين) | تتجاوز أحمال الصدمات النابضة الذروة قوة إنتاج الفولاذ الأصلي على مدى ملايين الدورات | يمتد قطر تجويف العين من الشكل الدائري بمقدار >0.5 مم؛ clunking الميكانيكية المفرطة على الانتكاسات |
عندما دلو حفارةاسطوانة هيدروليكيةيخترق الطين أو الصخور الكثيفة، وتتجاوز ضغوط التلامس عبر الدبوس والجلبة بسهولة 80 إلى 100 ميجاباسكال (11600 إلى 14500 رطل لكل بوصة مربعة). إذا انكسر فيلم تشحيم التشحيم، فإن اختلافات السطح المجهرية للدبوس الفولاذي والقضيب الفولاذي تتلامس مباشرة. يولد الاحتكاك على الفور حرارة موضعية تتجاوز 800 درجة مئوية، مما يتسبب في تكوين اللحامات الدقيقة وتمزيق قطع من المعدن الأصلي. وفي غضون ساعات، يتماسك الدبوس داخل الشق.
في المعدات الاهتزازية عالية التردد مثل رؤوس الطرق والمطارق الهيدروليكية، يخضع الدبوس المحوري لحركات زاويّة دقيقة صغيرة (أقل من 50 ميكرون) تحت حمل مستمر. يعمل هذا الفرك الدقيق على إزالة الشحوم، وسحق جزيئات الفولاذ المجهرية. عندما تتأكسد هذه الجزيئات الفولاذية المقطوعة حديثًا في الهواء، فإنها تشكل أكسيد الحديد الصلب (Fe₂O₃)، مما يؤدي إلى تكوين أحمر تلميع أحمر كاشط يطحن عين الدبوس بشكل كبير.
في عيون القضبان المطروقة المكونة من قطعة واحدة وألواح القاعدة الملحومة، يؤدي الطرق الاتجاهي المستمر إلى جعل تجويف الدبوس المستدير يتحول بشكل دائم إلى شكل بيضاوي ممدود. بمجرد أن يتجاوز الخلوص 0.8 مم (0.030 بوصة)، تتضخم أحمال الصدمات الديناميكية بشكل كبير، مما يؤدي في النهاية إلى حدوث تشققات في إجهاد الطوق عند زوايا تركيز الإجهاد عند الساعة 3 و9 صباحًا.
إن اختيار بنية الجلبة الصحيحة هو الفرق بين 1000 ساعة و10000 ساعة من عمر المحور الخالي من المشاكل:

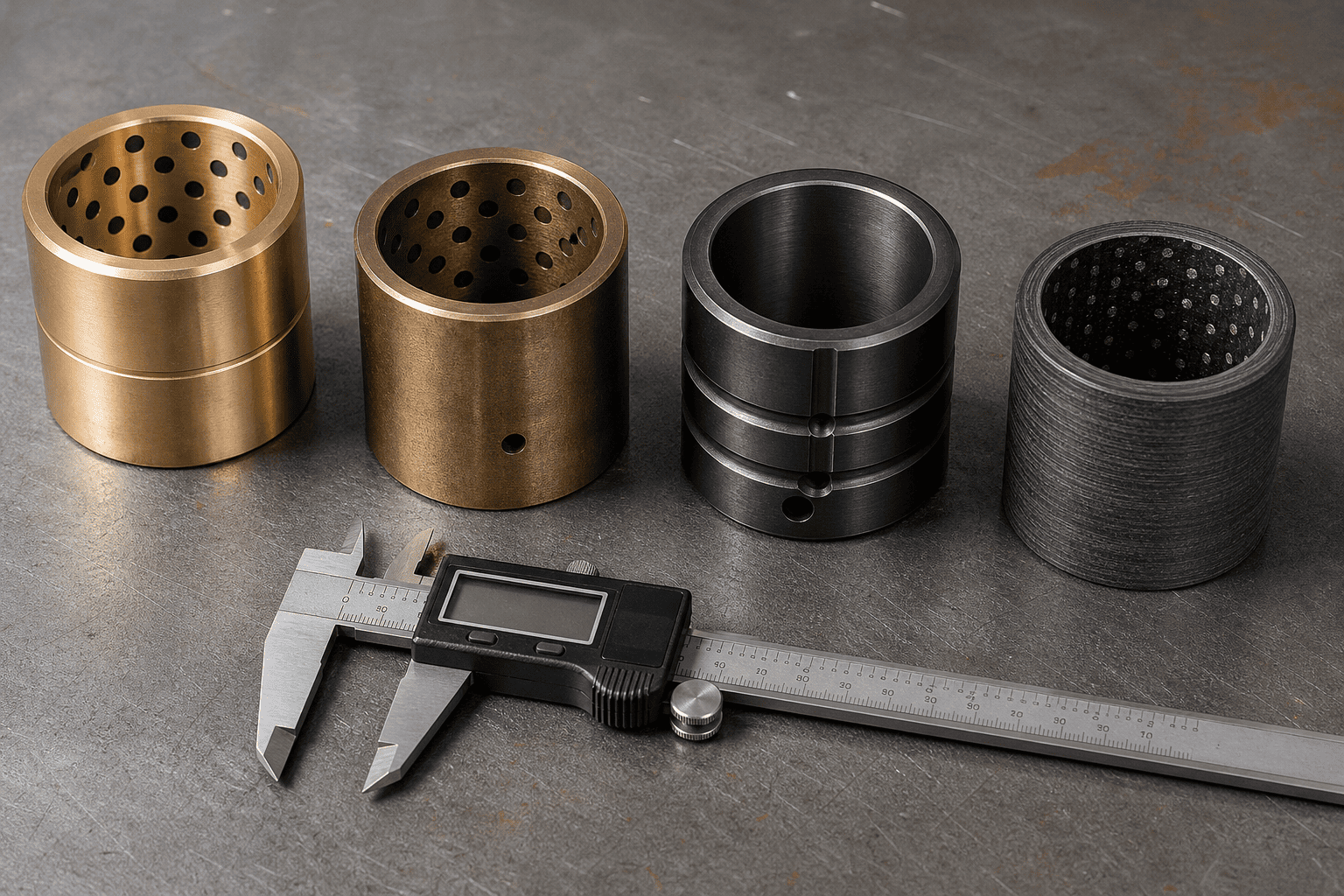

| درجة مادة البطانة | الحد الأقصى للحمل الديناميكي | حاجة التشحيم | أفضل مشهد التشغيل |
|---|---|---|---|
| برونز عالي الرصاص (SAE 660 / C93200) | 35 - 45 ميجا باسكال (معتدل) | التشحيم اليومي مطلوب | الصناعات الخفيفة والزراعة العامة |
| برونز المنغنيز (C86300 عالي الشد) | 70 - 90 ميجا باسكال (للخدمة الشاقة) | التشحيم الدوري مطلوب | ربط دلو شديد لنقل التربة والتعدين |
| فولاذ مقوى (8620 مكربن 60HRC) | 120 – 150 ميجا باسكال (صدمة شديدة) | التشحيم + مولي الضغط العالي | تعبئة النفايات، فكي القص، الكسارات الثقيلة |
| مركب ألياف الجرح PTFE (Duralon) | 100 - 140 ميجا باسكال (بدون تشحيم) | تشحيم ذاتي خالٍ من الشحوم بنسبة 100% | محاور تحت سطح البحر، وصالحة للطعام، ومحاور لا يمكن الوصول إليها |
لا تقم أبدًا بتثبيت دبوس تجاري غير مقوى من الفولاذ الكربوني 1045 في شق أسطواني ثقيل. يتمتع المعيار 1045 بصلابة سطحية تتراوح بين 18 إلى 22 HRC فقط؛ سوف يتشوه ويتكاثف في غضون أسابيع ضد برونز المنغنيز أو البطانة الفولاذية الصلبة.
المادة الأساسية الأساسية: 4140 كروم موليبدينوم أو 8620 سبائك فولاذ من النيكل والكروم، مروية ومخففة من أجل المتانة الأساسية (28-32 HRC) لامتصاص الصدمات شديدة الانحناء دون انقطاع.
تصلب العلبة السطحية: تصلب العلبة بالحث أو يتم كربنتها العميقة إلى 58 إلى 62 HRC إلى عمق لا يقل عن 1.5 مم (0.060 بوصة).
تشطيب السطح: أرضية دقيقة ومصقولة إلى Ra ≥ 0.2 ميكرومتر (8 ميكرو بوصة). . في البيئات البحرية المسببة للتآكل، أو ملح الطريق المزيل للجليد، أو بيئات الأسمدة الكيماوية، حدد طلاء كروم صلب بسمك 25 ميكرون أو طبقة نهائية من النيتروجين السائل QPQ فوق العلبة الصلبة.
هل تعاني من قشور الدبوس المستمرة، أو نقر المفاصل المحورية، أو تشقق الأذن عبر أسطول المعدات الخاص بك؟
اتصل بالمجموعة الهندسية المتخصصة في HCIC. نقوم بتصنيع أسطوانات مخصصة للخدمة الشاقة مزودة ببرونز المنغنيز، أو السبائك المقوية للعلبة، أو البطانات المركبة ذاتية التشحيم، مقترنة بدبابيس معتمدة معتمدة بالحث 58-62 HRC مصممة لضمان موثوقية عدم التوقف.
