عندما أاسطوانة هيدروليكيةعندما تفشل في الوصول إلى سرعة الدورة المصممة لها أو تعمل بشكل شديد الحرارة بعد ثلاثين دقيقة من التشغيل، كثيرًا ما يلقي المهندسون اللوم على المضخة الهيدروليكية أو صمام التحكم الاتجاهي. ومع ذلك، في ورشة العمل، غالبًا ما يكون السبب الجذري أبسط بكثير: منافذ الأسطوانات والسباكة المترابطة أصغر بكثير من معدل التدفق المطلوب.
يتصرف السائل الذي يتم دفعه عبر فتحة منفذ مقيدة مثل الماء المندفع عبر خرطوم حديقة مضغوط. ترتفع السرعة بشكل كبير، وينهار التدفق الصفحي ليتحول إلى اضطراب عنيف، ويتطور انخفاض هائل في الضغط عبر حلق المنفذ. يحول هذا التقييد القدرة الحصانية الهيدروليكية الثمينة مباشرةً إلى حرارة مدمرة، ويبطئ ضربات التمدد السريعة، ويمكن أن يؤدي أيضًا إلى حدوث تجويف موضعي أو انفجار ختم الضغط الخلفي أثناء تراجع الجاذبية عالي السرعة.
إن الحصول على حجم المنفذ الصحيح لا يقتصر فقط على مطابقة أي نقرة خيط موجودة في سرير الأداة. فهو يتطلب موازنة سرعة السوائل عبر كل خط تشغيل لضمان توصيل طاقة هادئ وموفر للطاقة وخالي من التسرب.
تحدد سرعة الموائع ما إذا كان الزيت يتدفق بسلاسة في خطوط انسيابية متوازية (التدفق الصفحي) أو يتمخض بعنف مع مقاومة احتكاك عالية (التدفق المضطرب). يتبع صانعو المعدات الصناعية والمتنقلة إرشادات صارمة للسرعة عبر فروع الدوائر المختلفة:
| فرع الدائرة / نوع الخط | السرعة الموصى بها (م/ث) | السرعة الموصى بها (قدم/ثانية) |
|---|---|---|
| خطوط شفط المضخة | 0.5 إلى 1.2 م/ث | 2.0 إلى 4.0 قدم / ثانية |
| خطوط العودة (الضغط المنخفض) | 1.5 إلى 2.5 م/ث | 5.0 إلى 8.0 قدم / ثانية |
| خطوط الضغط المستمر | 3.0 إلى 5.0 م/ث | 10.0 إلى 16.0 قدم/ثانية |
| خطوط التدفق العالي المتقطعة | ما يصل إلى 6.0 م / ث | ما يصل إلى 20.0 قدم/ثانية (للخدمة القصيرة) |
| اسطوانة ميناء الحلق | 3.5 إلى 5.5 م/ث | 12.0 إلى 18.0 قدم/ثانية |
فياسطوانات أحادية القضيب ومزدوجة المفعول، يتم ضرب الزيت الخارج من نهاية الغطاء أثناء تدفق التراجع بنسبة المساحة (غالبًا 1.5:1 إلى 2:1). إذا قامت المضخة بتوصيل 30 جالونًا في الدقيقة إلى تجويف القضيب، **45 إلى 60 جالونًا في الدقيقة تتدفق من منفذ نهاية الغطاء. إذا تم تحديد حجم منفذ الغطاء فقط لمعدل العرض 30 جالونًا في الدقيقة، فيمكن أن تتجاوز سرعات خط الإرجاع 25 قدمًا في الثانية، مما يخلق ضغطًا خلفيًا هائلاً يقاوم شوط التراجع ويزيد من سخونة النظام بأكمله.
استخدم المخطط المرجعي السريع التالي لتحديد الحد الأدنى الموصى به لحجم منفذ الأسطوانة استنادًا إلى ذروة التدفق الفوري الذي يدخل المنفذ أو يخرج منه:
| معدل التدفق (GPM) | معدل التدفق (لتر/دقيقة) | SAE مستقيم الموضوعO-Ring Boss (ORB) | شفة ذات 4 مسامير SAE (الكود 61 / الكود 62) |
|---|---|---|---|
| 1 إلى 5 جالون في الدقيقة | 4 إلى 19 لتر/دقيقة | SAE #4 (7/16-20) | غير قابل للتطبيق |
| 5 إلى 12 جالونًا في الدقيقة | 19 إلى 45 لتر/دقيقة | SAE رقم 6 (16/9-18) | غير قابل للتطبيق |
| 12 إلى 22 جالونًا في الدقيقة | 45 إلى 83 لتر/دقيقة | SAE #8 (3/4-16) | 1/2" كود 61 شفة |
| 22 إلى 38 جالونًا في الدقيقة | 83 إلى 144 لتر/دقيقة | SAE #10 (7/8-14) | 3/4 "كود 61 شفة |
| 38 إلى 55 جالونًا في الدقيقة | 144 إلى 208 لتر/دقيقة | SAE #12 (1-1/16-12) | 1 "كود 61 شفة |
| 55 إلى 90 جالونًا في الدقيقة | 208 إلى 340 لتر/دقيقة | ساي #16 (1-5/16-12) | 1-1/4" كود 61/62 |
| 90 إلى 150 جالونًا في الدقيقة | 340 إلى 568 لتر/دقيقة | ساي #20 (1-5/8-12) | 1-1/2" كود 61/62 |
| 150+ جالون في الدقيقة | 568+ لتر/دقيقة | كتلة متعددة مخصصة | 2" إلى 3" كود 62 |

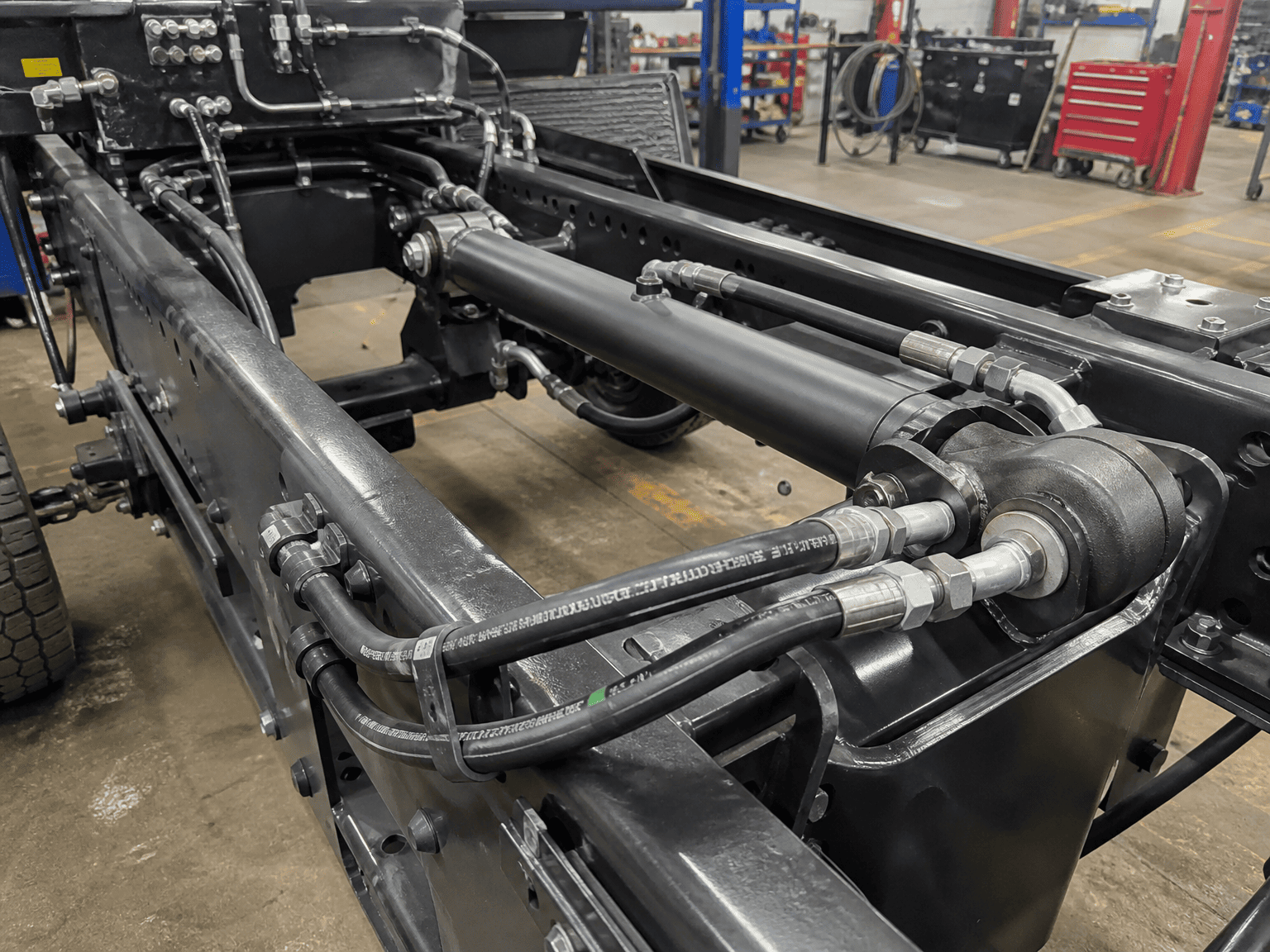

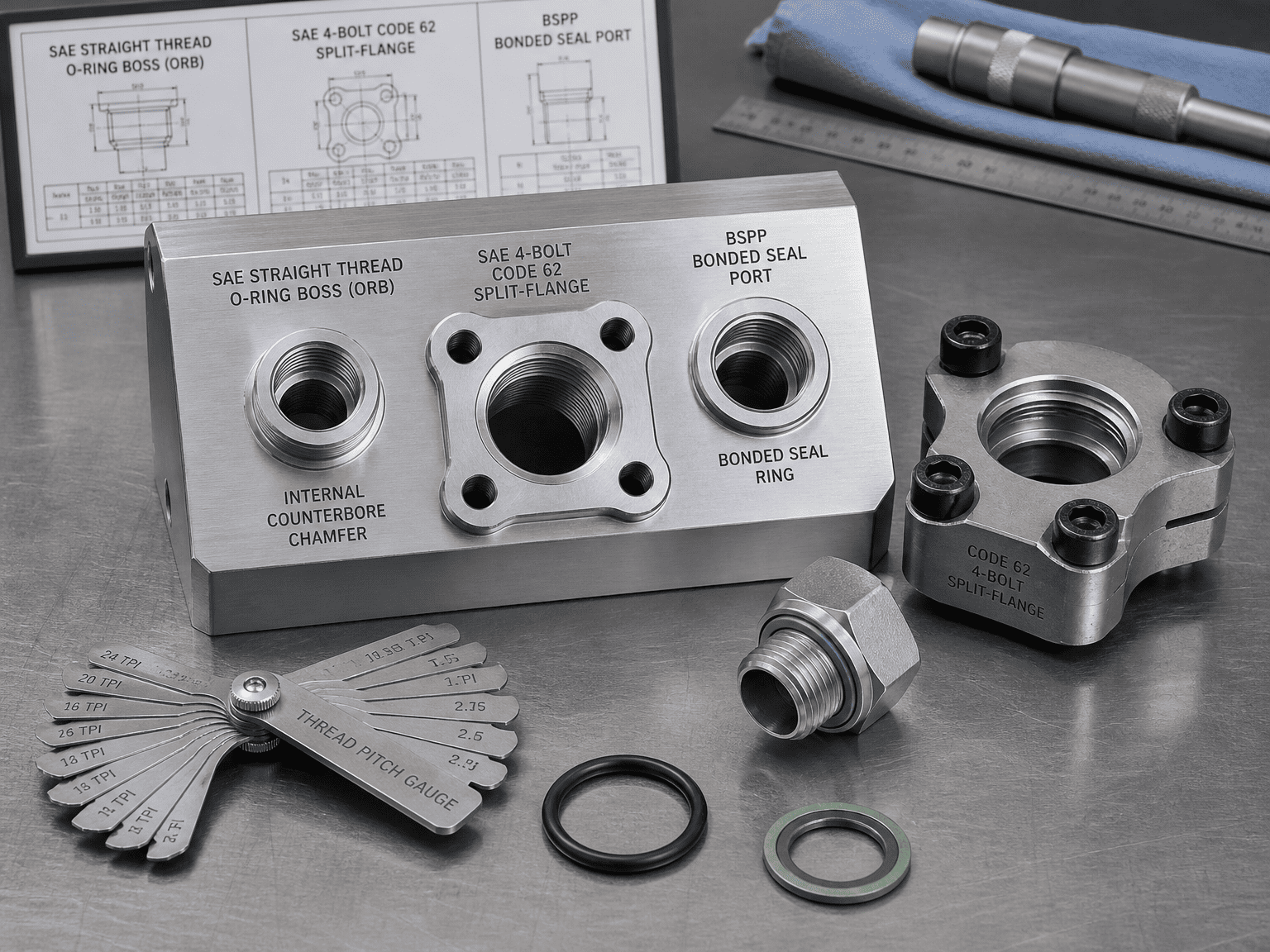

[SAE ORB (O-Ring Boss)] ===> سدادة مطاطية شعاعية مانعة للتسرب؛ يفضل ما يصل إلى 5000 رطل لكل بوصة مربعة
[ SAE 4-بولت شفة] ===> مقاومة شديدة للصدمات والاهتزازات؛ الأفضل لمنافذ التدفق العالي التي تزيد عن 1 بوصة
[BSPP (G-الخيط)] ===> حلقة مانعة للتسرب ذات وجه مسطح؛ معيار ISO العالمي خارج أمريكا الشمالية
[ NPTF (الأنابيب المدببة)] ===> إسفين من المعدن إلى المعدن؛ عرضة للتشقق الإجهادي وتسربات الضغط العالي
كيف يتم الختم: توفر الخيوط المتوازية المستقيمة UN/UNF قوة تثبيت ميكانيكية، بينما تستقر الحلقة الدائرية المرنة في شطب التجويف الداخلي المصنوع آليًا.
لماذا يفضله مصنعو المعدات الأصلية: فهو يزيل خطر تشديد الشقوق، ويسمح بضبط اتجاه الكوع بمقدار 90 درجة باستخدام صواميل القفل، ويتحمل بشكل موثوق ضغوطًا تصل إلى 5000 رطل لكل بوصة مربعة (345 بار) دون البكاء.
كيف يتم الختم: تقوم الحافة المقسمة الثقيلة أو الحافة المقيدة بتثبيت رأس شفة مسطحة تحتوي على حلقة دائرية للوجه مباشرة علىاسطوانة هيدروليكيةالجسم مزود بأربعة براغي عالية الشد من الدرجة 8.
أفضل التطبيقات: ضروري لأحجام المنافذ مقاس 1 بوصة وأكبر في حفارات التعدين الثقيلة، ومكبسات الخردة ذات الحمولة الكبيرة، والرافعات المتنقلة. إنه يتحمل نبض الخط الميكانيكي المكثف ويسمح بتوصيلات الخطوط المدمجة دون تدخل مفتاح الربط.
كيف يتم الختم: خيوط متوازية مع حلقة مانعة للتسرب مربوطة من المطاط الصناعي (غسالة داوتي) أو حلقة على شكل حرف O محتجزة على سطح مستوٍ ذو وجه مبقع.
أفضل التطبيقات: المعيار الدولي السائد للمعدات التجارية الأوروبية والآسيوية ومعدات التصدير، حيث يوفر مانعًا للتسرب موثوقًا يعادل SAE ORB.
وضع الفشل: تعتمد خيوط الأنابيب المدببة على تشوه المعدن على طول جانب الخيط. في ظل التمدد الحراري، وارتفاع الضغط، والاهتزاز، يتم غسل مادة الأنابيب، مما يتسبب في حدوث تسربات. تعمل التركيبات المدببة المفرطة على إسفين رأس المنفذ إلى الخارج، مما يؤدي في كثير من الأحيان إلى تقسيم أغطية نهاية الأسطوانة الملحومة.
حتى إذا كان حجم مؤشر ترابط المنفذ الخاص بك يتطابق مع المخطط الانسيابي، فلا يزال من الممكن أن تؤدي عيوب الهندسة الداخلية إلى اختناق الأسطوانة:
تمثل توصيات السرعة وحجم المنفذ الواردة في هذا الدليل أفضل الممارسات الهندسية المتوافقة مع معايير الصناعة. بالنسبة للتطبيقات التي تتضمن ركوب الدراجات المؤازرة عالية التردد، أو سوائل جليكول الماء، أو دورات العمل الشديدة، استشر متخصصي هندسة HCIC للحصول على ديناميكيات الموائع الحسابية الكاملة (CFD) وتحسين المشعب.
